远红外热像传感器 红外热像仪模块 80×62像素 广角版本90°视场角 40PIN GPIO接口 适用于树莓派系列主板

支持连续运行和热图像视频流，支持25FPS (Max)帧率输出，方便集成到各种工业或智能控制应用中
价格
原价
型号
Thermal-90 Camera HAT
SKU
26983
品牌
Waveshare
接口选择
40PIN GPIO 接口 USB Type-C 接口
版本选择
常规版本 (视场角 45°) 广角版本 (视场角 90°)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

32×24, 55° 32×24, 110° 16×12, 55° 80×62，45° (40PIN 接口) 80×62，90° (40PIN 接口) 80×62，45° (Type-C 接口) 80×62，90° (Type-C 接口)
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
提示号

禁止将此产品卖向古巴、伊朗、朝鲜、苏丹、叙利亚、刚果，我们亦不对以上国家提供该产品或模组的任何技术支持。

远红外热像传感器

80×62 像素红外阵列

小尺寸 | 非接触式 | 移动检测

远红外热像传感器主图

产品特性

本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80×62 像素焦点阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。

本产品提供四种版本可选：适用树莓派 40PIN GPIO 接口使用的模块版本，以及板载 Type-C 接口的 USB 接口版本，在这两种版本基础上，根据镜头视场角不同，还提供了常规版本和广角版本可选。

主要特性：

  • 采用微测辐射热计和热电堆混合技术，具有 80(H)×62(V) 像素
  • 无快门设计，支持连续运行和热图像视频流
  • 具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
  • 支持 25FPS (Max) 帧率输出热成像视频流
  • 提供完善的配套资料手册 (Raspberry Pi Python 示例程序，Android/Windows 上位机和用户手册等)

主要用途：

  • 长时间非接触性物体温度在线监控方案
  • 红外热像仪、红外测温仪
  • 智能家居、智能楼宇、智能照明
  • 工业温度控制、安防、入侵/移动检测
  • 微小目标热分析，热趋势分析要点及解决方案

版本选择

板载 40PIN GPIO 接口

Thermal Camera HAT
Thermal Camera HAT

常规版本：45° 视场角

Thermal-90 Camera HAT
Thermal-90 Camera HAT

广角版本：90° 视场角

板载 Type-C 接口

Thermal USB Camera
Thermal USB Camera

常规版本：45° 视场角

Thermal-90 USB Camera
Thermal-90 USB Camera

广角版本：90° 视场角

产品参数

供电电压 5V
工作电流 61mA@5V
波长范围 8~14μm
工作温度 -20~85℃
目标温度 -20~400℃
刷新速率 25 FPS(Max)
视场角 常规版本：45°(H)×45°(V)
广角版本：90°(H)×68°(V)
噪声等效温差 150mK
测量精度 ±2℃ (室温 10~70℃)
产品尺寸 Thermal Camera HAT / Thermal-90 Camera HAT：65.0×30.5mm
Thermal USB Camera / Thermal-90 USB Camera：62.0×13.0mm

Thermal Camera HAT
板载 40PIN GPIO 接口

适用于树莓派系列主控板

板载 40PIN GPIO 接口

接入树莓派 5，使用延长线引出摄像头

接入树莓派 ZERO
直接接入树莓派 ZERO
接入树莓派 4B
直接接入树莓派 4B

Thermal USB Camera
板载 Type-C 接口

适用于 Windows PC 和安卓手机等设备

接入 PC
接入 PC
接入安卓手机
接入安卓手机

图片仅供展示，本产品不含以上主板或主机设备

应用场景

远红外热像传感器应用场景

产品尺寸

远红外热像传感器产品尺寸

相关产品参数对比

型号/核心 MLX
90640
-D55		 MLX
90640
-D110		 MLX
90641
-D55		 MLX
90614ESF
-BCC		 Thermal Camera HAT Thermal USB Camera Thermal-90 Camera HAT Thermal-90 USB Camera
像素陈列 32×24 16×12 1 80×62
测量精度 ±2℃ (室温 0~50℃) ±0.5℃ (室温 0~50℃) ±2℃ (室温 10~70℃)
目标温度 -40~300℃ -70~380℃ -20~400℃
视场角 (FOV) 55°×35° 110°×75° 55°×35° 35° 45°×45° 90°×68°
刷新速率 0.5~64Hz (0.25～32FPS) - 25FPS
工作温度 -40~85℃ -40~125℃ -40~85℃ -20~85℃
电流大小 <23mA ≈12mA <2mA 61mA
产品定位 像素大小适中，成本较高 成本低 高精度测量 适用于热图像视频录制

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Thermal_Camera_HAT

配置清单

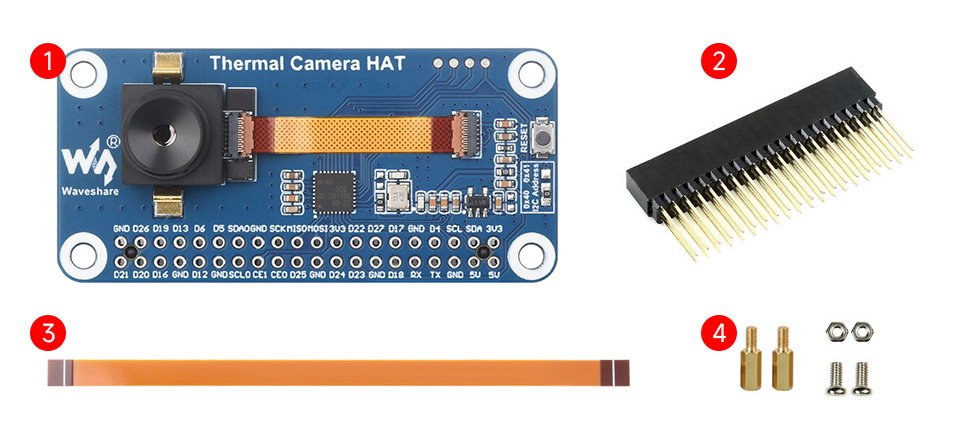

Thermal-90 Camera HAT 配置清单
  1. Thermal-90 Camera HAT × 1
  2. 40PIN 直排座 × 1
  1. FPC 软排线 间距 0.3mm 15PIN 同向 100mm × 1
  2. 螺丝包 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看





首页 在线客服 购物车({{cart_count}})
加入购物车
