MLX90640红外热像仪模块 32×24像素 55度视场角 I2C接口

55度视场角,适合远距离测量,支持Raspberry Pi/Arduino/STM32/ESP32等主控板。
价格
原价
型号
MLX90640-D55 Thermal Camera
SKU
17220
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

红外阵列温度传感器

32×24 像素红外阵列

小尺寸,非接触式,低成本

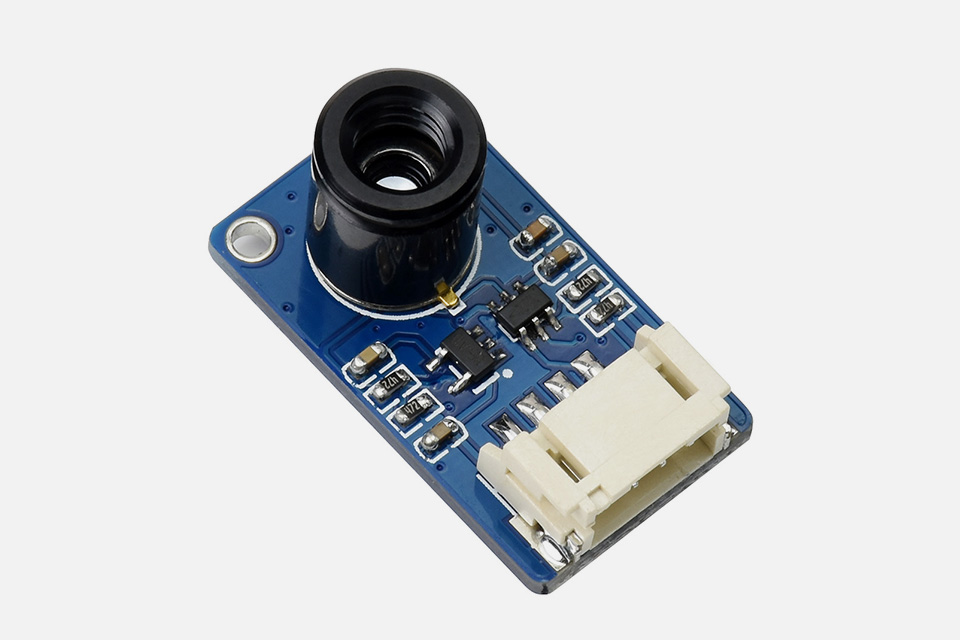

红外阵列温度传感器主图

产品特性

一款小尺寸、非接触式和低成本的 32×24 像素的红外阵列温度传感器,可检测镜头视野中物体的红外辐射能量分布,经量化处理后可获得该视野物体表面温度分布,并生成热成像图,方便集成到各种工业或智能控制应用中。

  • 采用 MLX90640 远红外热传感器阵列,32×24 像素
  • 支持 I2C 接口通信,可设置为快速模式 (速率可达 1MHz)
  • 噪声等效温差 (NETD) 仅为 0.1K RMS@1Hz 刷新率,噪声性能好
  • 板载电平转换电路,可兼容 3.3V/5V 的工作电平
  • 可编程帧率 0.5~64Hz(0.25~32FPS)
  • 提供完善的配套资料手册 (RaspberryPi/Arduino(ESP32)/STM32 示例程序和用户手册等)

主要用途:

  • 高精度非接触性物体温度检测
  • 红外热像仪、红外测温仪
  • 智能家居、智能楼宇、智能照明
  • 工业温度控制、安防、入侵/移动检测

产品参数

工作电压 3.3V/5V 电流大小 < 23mA
视场角 (FOV) 55° × 35° 绝对精度 ±2℃ (室温 0 ~ 50℃)
通信接口 I2C (默认 0x33) 刷新速率 0.5~64Hz (0.25~32FPS)
目标温度 -40 ~ 300℃ 工作温度 -40 ~ 85℃
产品尺寸 28 × 16mm 固定孔尺寸 2.0mm

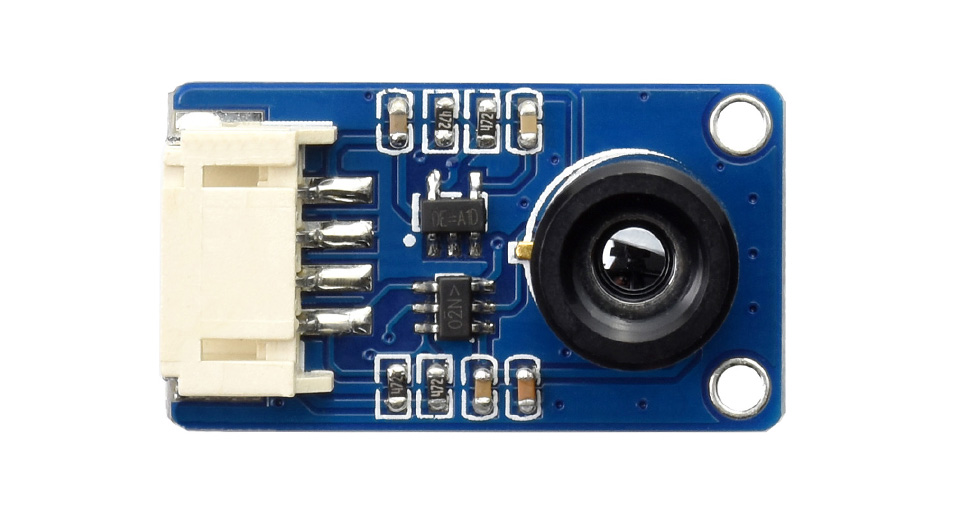

I2C 控制接口

可接入 Raspberry Pi/Arduino(ESP32)/STM32 等主控板

红外阵列温度传感器I2C 控制接口
VCC 电源正 (3.3V/5V 电源输入)
GND 电源地
SDA 接 MCU I2C 数据线
SCL 接 MCU I2C 时钟线

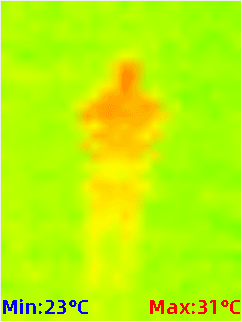

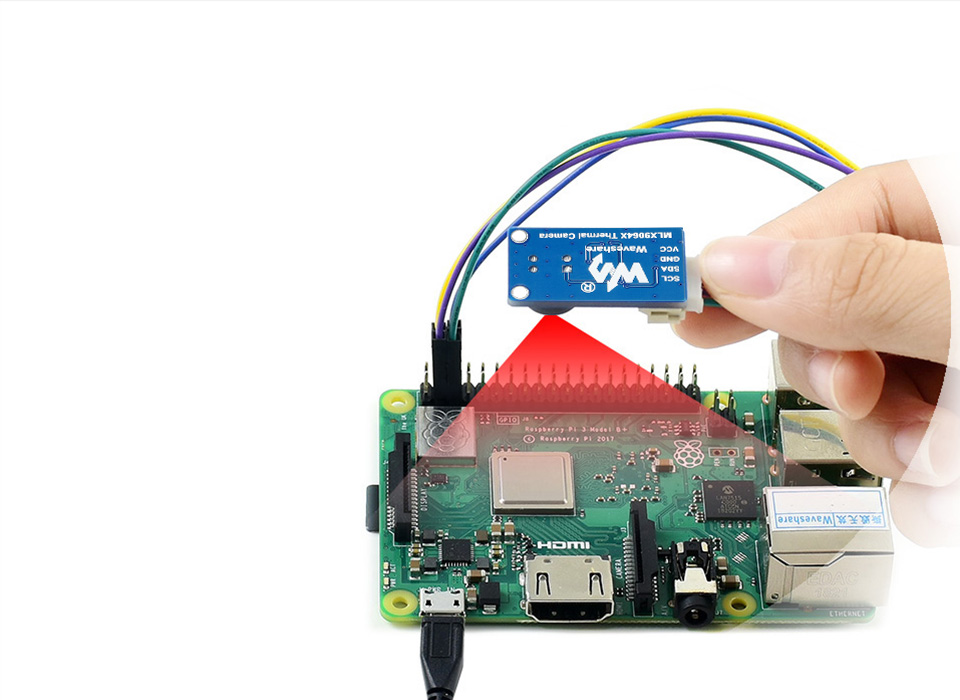

应用示例

红外阵列温度传感器应用示例

本产品不含 PI4B-4GB,如有需要,请另行购买

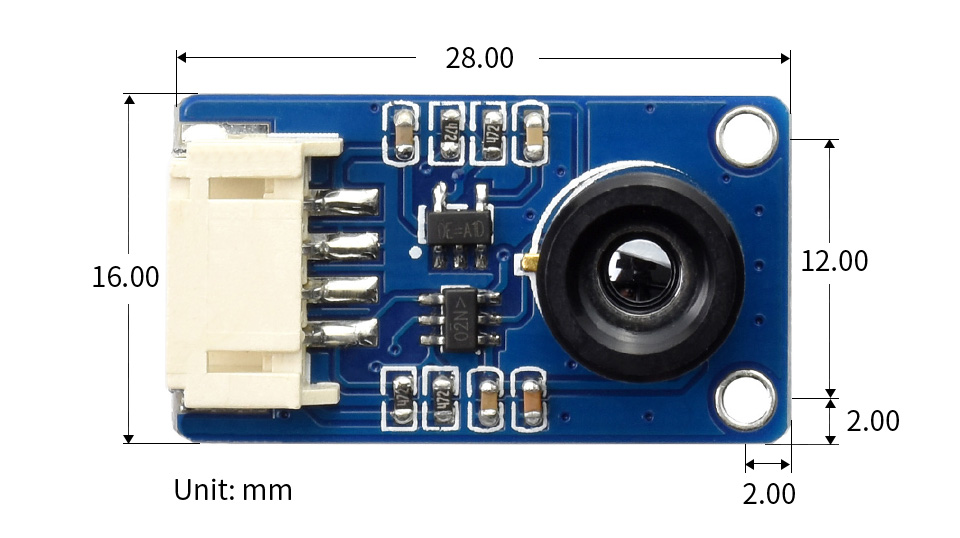

产品尺寸

红外阵列温度传感器产品尺寸

相关产品参数对比

型号核心 MLX90640-D55 MLX90640-D110 MLX90641-D55 MLX90614ESF-BCC Thermal Camera HAT Thermal USB Camera
像素陈列 32×24 16×12 1 80×62
测量精度 ±2℃ (室温 0~50℃) ±0.5℃ (室温 0~50℃) ±2℃ (室温 10~70℃)
目标温度 -40~300℃ -70~380℃ -20~400℃
视场角 (FOV) 55°×35° 110°×75° 55°×35° 35° 45°×45°
刷新速率 0.5~64Hz (0.25~32FPS) - 25FPS
工作温度 -40~85℃ -40~125℃ -40~85℃ -20~85℃
电流大小 <23mA ≈12mA <2mA 61mA
产品定位 像素大小适中,成本较高 成本低 高精度测量 适用于热图像视频录制

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. MLX90640-D55 Thermal Camera × 1

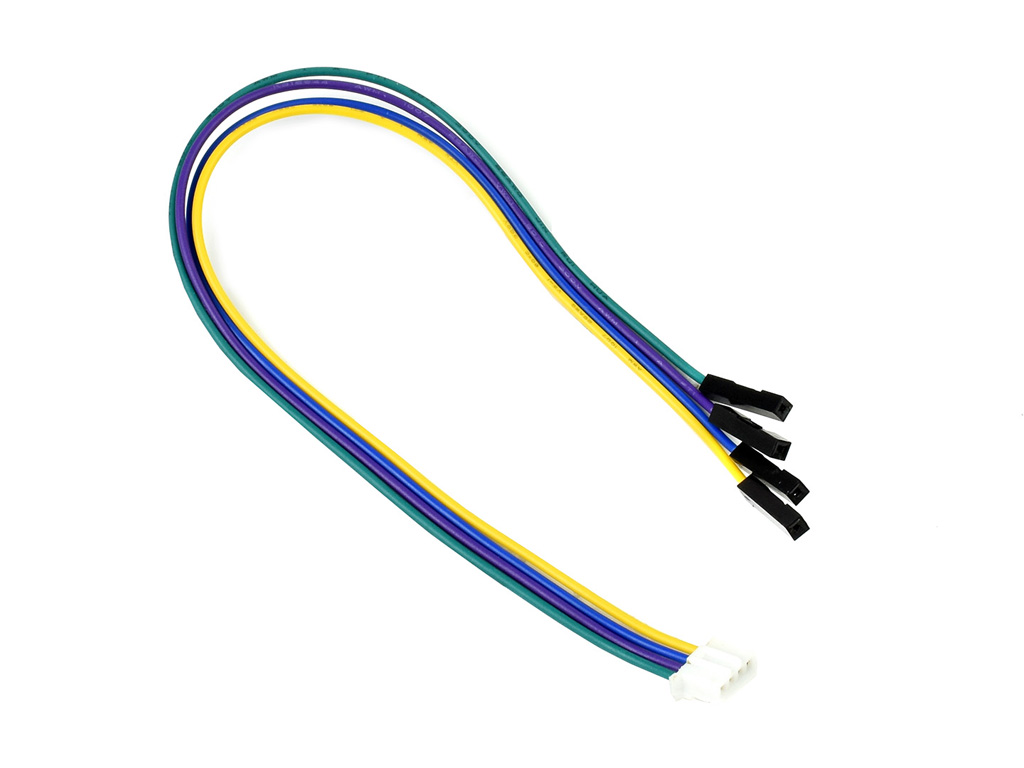

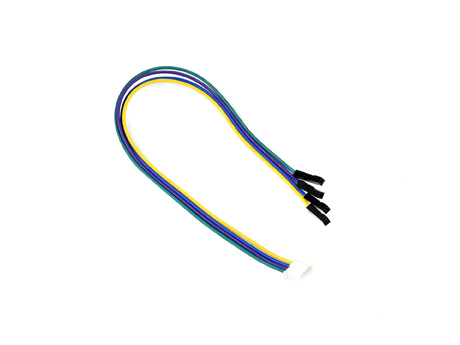

  2. PH2.0 4PIN连接线 × 1
