太阳能电源管理模块D型 支持6V~24V太阳能板 Type-C电源适配器 5V/3A稳压输出 充电模块 不含电池盒和电池

MPPT功率点跟踪功能，支持太阳能板、Type-C电源适配器等多种充电方式，板载多种状态指示灯，多种保护电路
价格
原价
型号
Solar Power Manager (D)
SKU
26362
品牌
Waveshare
配置选择
单独主板
主板 + 电池盒
主板 + 电池盒 + 18650 电池 (3PCS)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

5V/3A (可选带电池) 5V/3A 7800毫安 5V/3A 10000毫安 5V/1A 850毫安
  • 关联商品

太阳能电源管理模块D型 支持6V~24V太阳能板 Type-C电源适配器 5V/3A稳压输出 充电模块 不含电池盒和电池

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

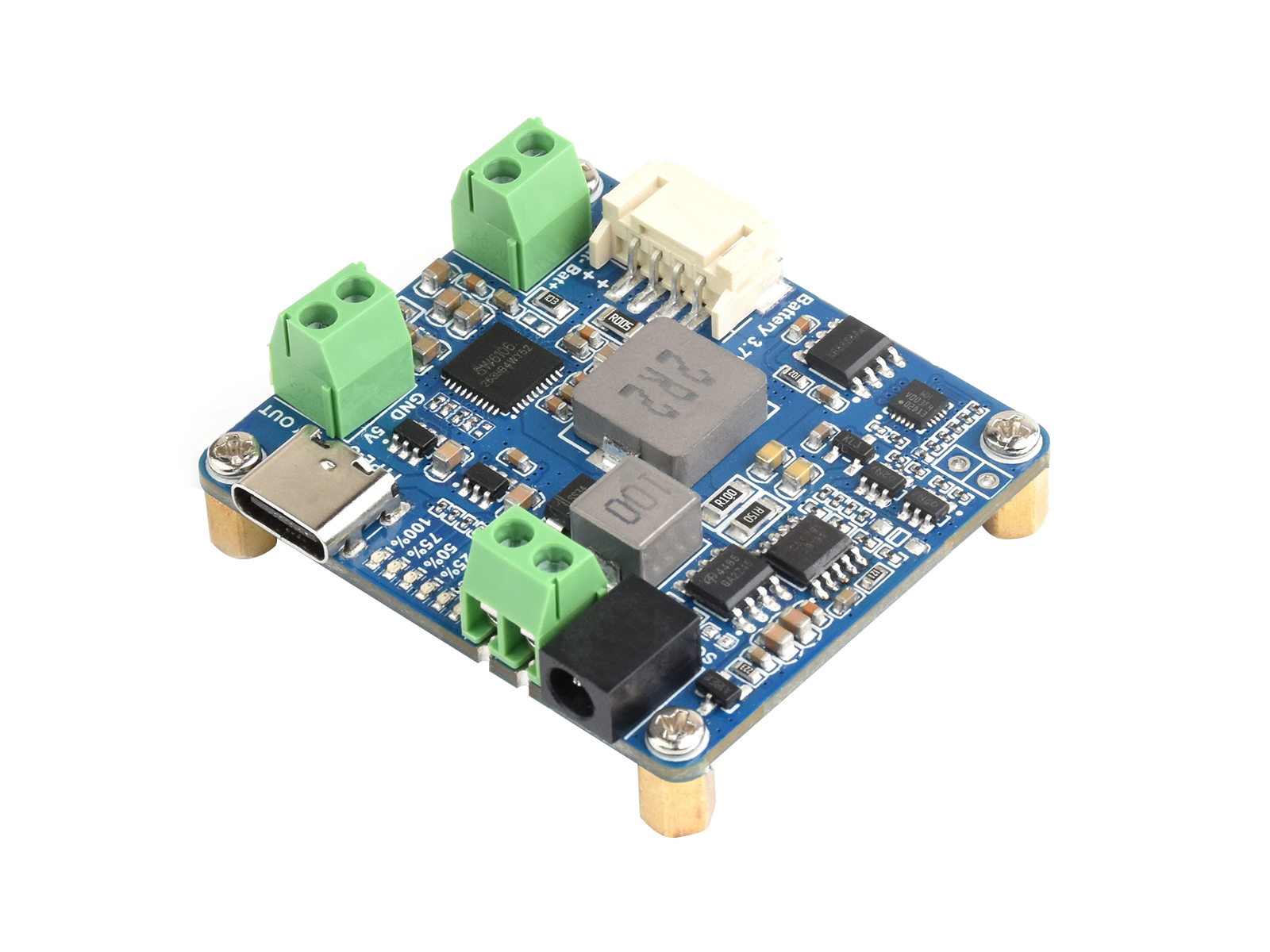

太阳能电源管理模块

支持 6V~24V 太阳能板、Type-C 电源适配器等充电方式
支持 5V/3A 稳压输出

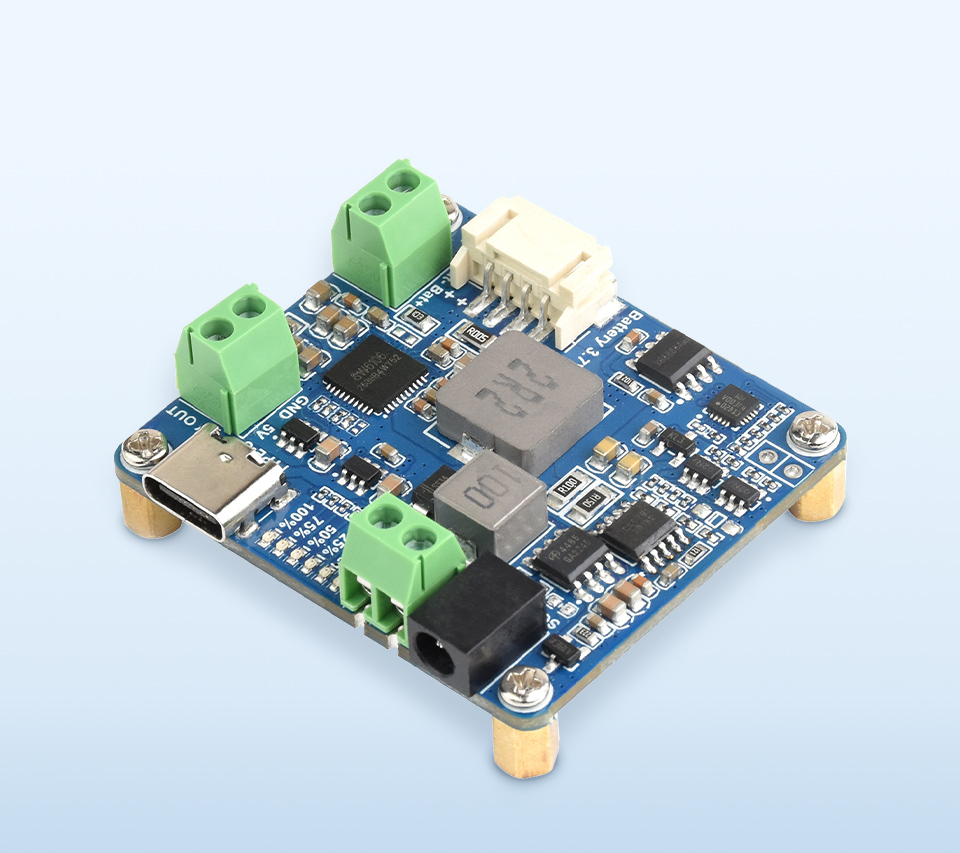

太阳能电源管理模块主图

产品特性

该模块适用于 6V ~ 24V 太阳能板，可通过太阳能或 Type-C 接口为 3.7V 可充放电锂电池进行智能管理和高效充电，支持 5V / 3A 稳压输出，并兼容 PD / QC / AFC / FCP / SCP / PE / SFCP 等多种快充协议。模块集成 MPPT 最大功率点追踪算法，能有效提升太阳能转化效率，同时配备多重硬件保护和状态指示，保证系统稳定运行。非常适合用于太阳能发电、低功耗物联网、移动储能以及绿色环保项目。

  • 高效充电管理
    • 支持 MPPT 功率点跟踪，自动调节工作点，显著提高太阳能利用率
    • 支持太阳能板、Type-C 电源适配器、DC-002 插座或接线端子等多种输入方式
    • 支持 6V ~ 24V 宽输入电压范围，适配多种规格太阳能板
  • 灵活的电池管理
    • 板载可充放电锂电池接口 (PH2.0 4PIN 电池接口与接线端子，支持更换 / 扩展电池)
    • 自动进行充放电切换，实现边充边放
    • 电池电量状态指示，方便实时监控
  • 稳定的电源输出
    • 支持 5V / 3A 稳压输出，兼容多种快充协议 (PD、QC、AFC、FCP、SCP、PE 和 SFCP)
    • 可为物联网设备、小型电脑、便携式电子产品等提供稳定供电
  • 可靠的保护电路
    • 防过充 / 防过放 / 防太阳能输入反接 / 防过温 / 防过流 / 短路保护
    • 板载铝电解电容 + 陶瓷电容组合滤波，有效降低输出纹波，提高稳定性
  • 可视化与易用性
    • 板载多种状态指示灯: 电池电量、电池充电、故障提示
    • 模块化设计，便于集成到各类应用项目

配置选择

太阳能电源管理模块主图
Solar Power Manager (D)

单独主板

太阳能电源管理模块主图
Solar Power Manager (D) Acce A

主板 + 电池盒

太阳能电源管理模块主图
Solar Power Manager (D) Acce B

主板 + 电池盒 +
18650 电池 (3PCS)

太阳能电源模块参数对比

产品 Solar Power Manager
基础型		 Solar Power Manager (B)
B 型		 Solar Power Manager (C)
C 型		 Solar Power Manager (D)
D 型
太阳能板输入电压
(SOLAR IN)		 6V~24V (默认为 6V) 6V~24V
充电方式 太阳能板、电源适配器、USB
内置锂电池规格 3.7V 850mAh
14500 锂电池		 3.7V 10000mAh
大容量锂电池		 3 节 18650 电池
共 7800mAh		 3 节 18650 电池
(可选)
USB 输入电压 5V (Micro USB 接口) 5V (Type-C 接口，支持 PD 快充协议)
电源输出 5V/1A (USB OUT、排针)
3.3V/1A (排针)		 5V/3A (USB-OUT、Type-C) 5V/3A
(Type-C、接线端子)
充电截止保护电压 4.2V ± 1％
过放保护电压 2.9V ± 1％ 3.0V ± 1％
太阳能板充电效率 约 78%
USB 充电效率 约 82% 约 93%
电池升压输出效率 约 86% 约 90%
静态电流 (Max) <2mA <10mA <8mA
外壳 不带外壳 带金属外壳 不带外壳
工作温度 -40℃ ~ 85℃
产品尺寸(mm) 65.2 × 56.2 × 22.9 108.0 × 71.0 × 25.2 119.0 × 71.0 × 25.2 45.0 × 40.0 × 10.1

应用示例

适用于树莓派 / Jetson Nano / Arduino 等各种单片机或开发板的太阳能供电控制系统

太阳能电源管理模块应用案例

图片仅供展示，本产品不含 树莓派 4B 、 太阳能板

应用场景

适用于小型太阳能路灯，智能农业或物联网应用等

太阳能电源管理模块应用场景

资源简介

太阳能电源管理模块资源简介
  1. 太阳能板接口

    可通过 DC-002 电源插座或接线端子接入太阳能板进行充电，输入电压自适应

  2. Type-C 充电接口

    可通过 Type C 口接 5V 电源适配器进行充电或者对外进行 5V 放电

  3. 放电接口

    接线端子：5V/3A

  4. 电池接口

    可通过接线端子或 PH2.0 连接器 4P 接入 3.7V 可充放电锂电池

  5. SW6201S

    USB 电源管理芯片，用于 USB 充电和升压 5V/3A 输出

  6. CN3791

    太阳能管理芯片，用于太阳能板充电和降压输入

  1. XB8089D0

    电池保护芯片，锂电池过充/过放保护

  2. 电池电量指示灯

    空载 30s 后，会熄灭，充电或者带载时会自动亮起

  3. 太阳能板状态灯

    Charge：通过太阳能板充电时亮灯

    Done：通过太阳能板充满后亮灯

  4. 防反接 MOS 管

    防止电池反接

  5. 功能按键

    单击: 激活输出，接入负载能自动激活
    双击: 进入小电流模式，支持微功耗负载

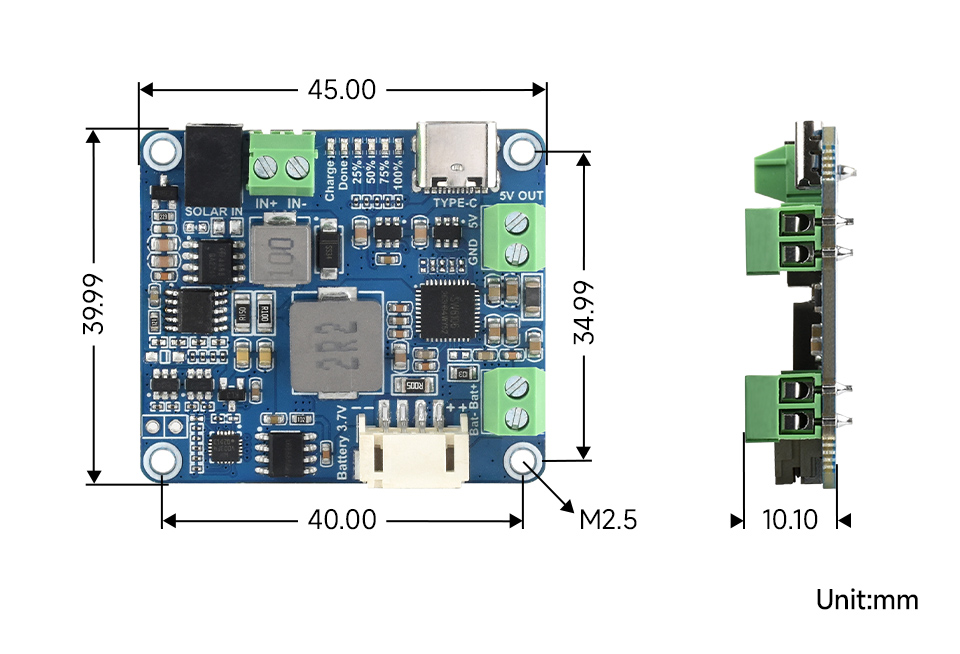

产品尺寸

太阳能电源管理模块产品尺寸

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，从而造成人身伤害和财产损失
  • 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池，或混用旧电池和新电池，避免使用其他品牌的电池
  • 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行进行老化测试以确保锂电池能够稳定安全地工作
  • 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
  • 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎而引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Solar_Power_Manager_(D)_

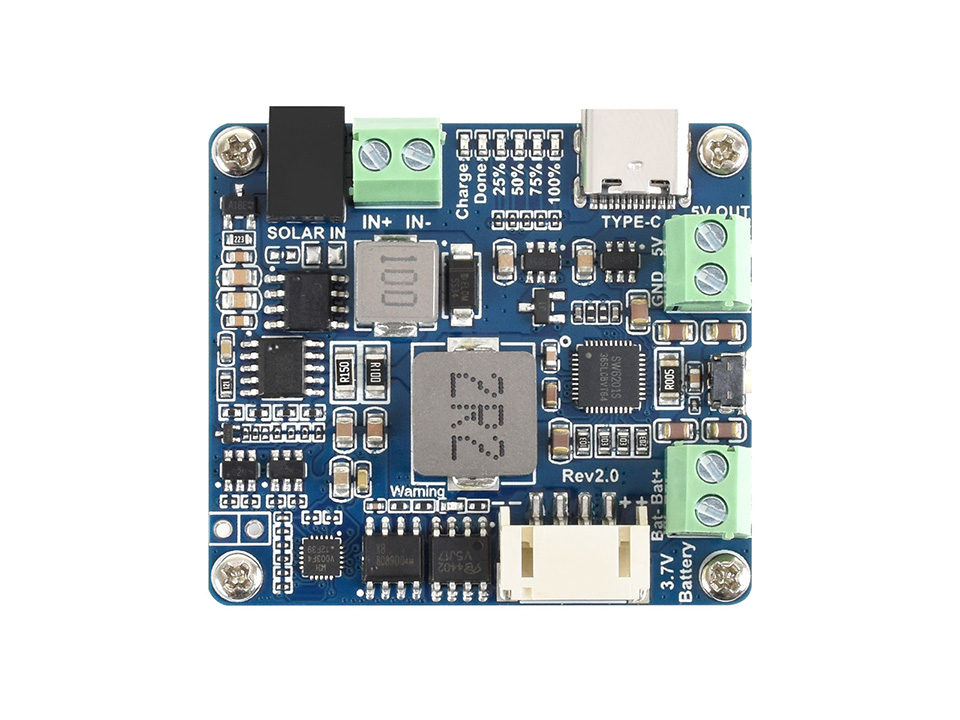

配置清单

Solar Power Manager (D) × 1

太阳能电源管理模块配置清单
