树莓派LoRaWAN扩展板 SX1302 EU868 GNSS模组

标准 Mini-PCIe 接口,多通道畅联,可并发通信,传输远,节点容量大,GNSS
价格
原价
型号
SX1302 LoRaWAN Gateway HAT
SKU
20522
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 LoRaWAN
网关扩展板

SX1302 核心板,标准 Mini-PCIe 接口

工业级 8 路继电器 Pico 模块主图

产品特性

本产品是一款支持 LoRaWAN 协议的树莓派通信扩展模块,核心 LoRa 网关模组采用 SX1302 868M LoRaWAN Gateway,具有传输距离远,并发通信,节点容量大,和接收灵敏度高等优点。底板板载 L76B GNSS 模组和 Mini-PCIe 封装接口,方便集成嵌入,提供完善的配套资料手册,方便快速地接入树莓派并组建 LoRa 网络。

  • 基于 Raspberry Pi 40PIN GPIO 接口,适用于 Raspberry Pi 系列主板
  • 板载 L76B 模组,支持 GPS 和 BD,网关模组提供精确时钟和定位坐标
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

SX1302 868M LoRaWAN Gateway 核心模组特性:

  • 板载 Semtech SX1302 基带和 SX1250 射频前端芯片,适用 EU868
  • 板载 PA 和 LNA,具有 26dBm 发射功率和 -141dBm 高灵敏度接收增益
  • 有 10 个通信信道,支持并发多节点和 FEC 前向纠错算法通信
  • 支持 SF5~SF12 扩频因子,传输速率 19Kbps MAX (SF5/BW125KHz)
  • 使用 SPI 通信协议和 Mini-PCIe 封装接口,方便集成到各种嵌入式系统

产品参数

LoRa 网关 GNSS 模组
供电电压 5V
频段区域 EU868(863-870MHz) GPS L1(1575.42MHz)
BD2 B1(1561.098MHz)
定位精度 - < 2.5m CEP
调制方式 LoRa/(G)FSK -
发射功率 > 26dBm@5V -
接收灵敏度 -141dBm@125KHz/SF12
-121dBm@125KHz/SF5
捕获:-148dBm
追踪:-163dBm
重捕获:-160dBm
整机功耗 发射:710mA@5V GPS on
接收:99mA@5V GPS on
休眠:41mA@5V GPS off
通信接口 SPI,I2C UART
外形接口 Mini-PCIe -
工作温度 -40~85℃
尺寸 50.95 × 30mm -

性能升级版 SX1302 芯片

功耗更低,速率更快,距离更远

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

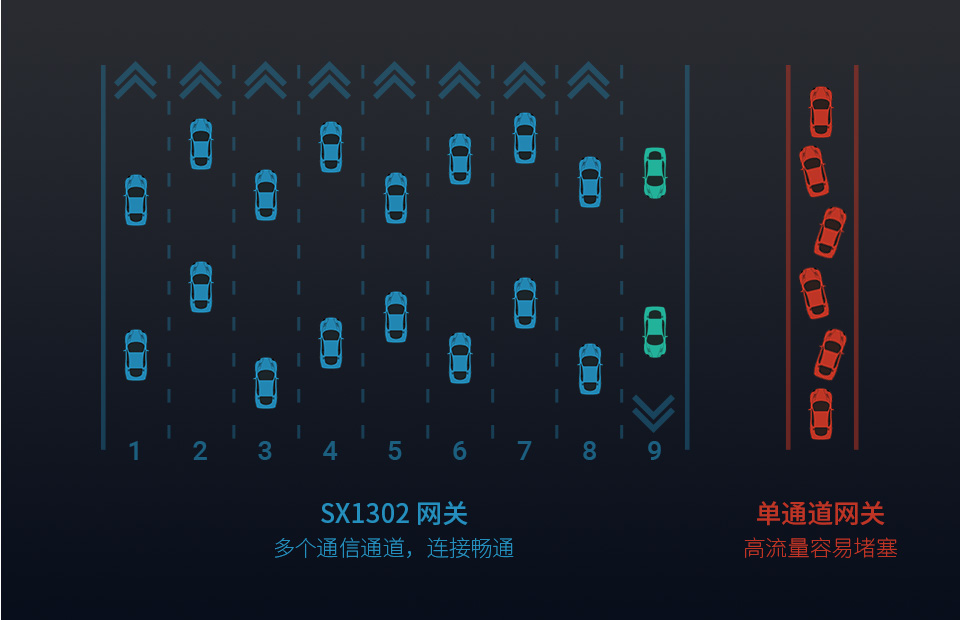

多通道畅联

更好的解决宠大数据量并发的情况

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

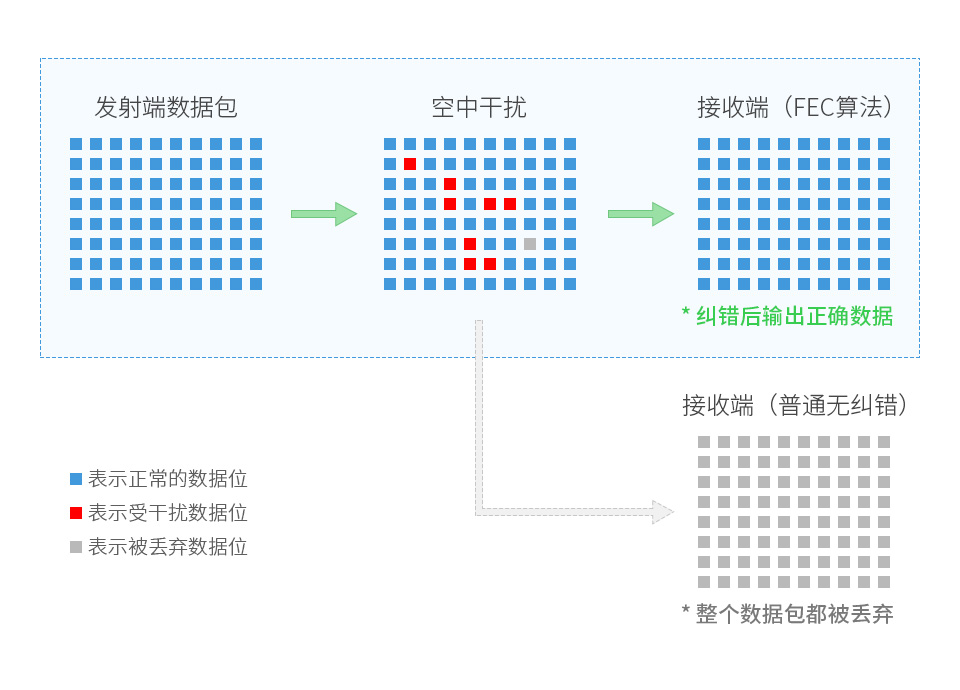

FEC 前向纠错算法通信
