树莓派 Pico LoRa 节点扩展板

支持 LoRaWAN 协议

树莓派 Pico LoRa 节点扩展板主图

产品特性

本产品是使用新一代 SX1262 射频芯片的树莓派 Pico LoRa 节点扩展板,在功耗传输距离电源效率等性能上比 SX127X 系列优异,LoRa 调制技术解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。此外,产品支持 LoRaWAN 协议,结合 LoRa 网关,可接入 TTN,ChirpStack 等服务器,方便快捷验证 LoRa 网络云服务

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 支持 LoRaWAN 协议,适用频段范围广
  • 采用有源温补晶振,保证高低温恶劣环境长时间稳定工作
  • 支持 FSK、GFSK、LoRa 调制方式,卓越的抗阻塞和超长距离通信特性
  • 板载 PH1.25 电池座和充电 IC,可接入锂电池充放电
  • 低至 -148 dBm 的高接收灵敏度和可编程调节至 22dBm 的发射功率
  • 支持前导码检测,带有 CRC、高达 256 字节的数据包引擎
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

产品参数

工作频段 433M
(410~525MHz)
868M
(863~870MHz)
915M
(902~930MHz)
射频芯片 SX1262
发射功率 22dBm
发射电流 107mA@22dBm 118mA@22dBm
接收电流 5.3mA@125KHz
信号调制 LoRa/(G)FSK
工作电压 3.3V
通信接口 SPI
工作温度 -40 ~ 85℃
尺寸 21.00 × 52.00mm

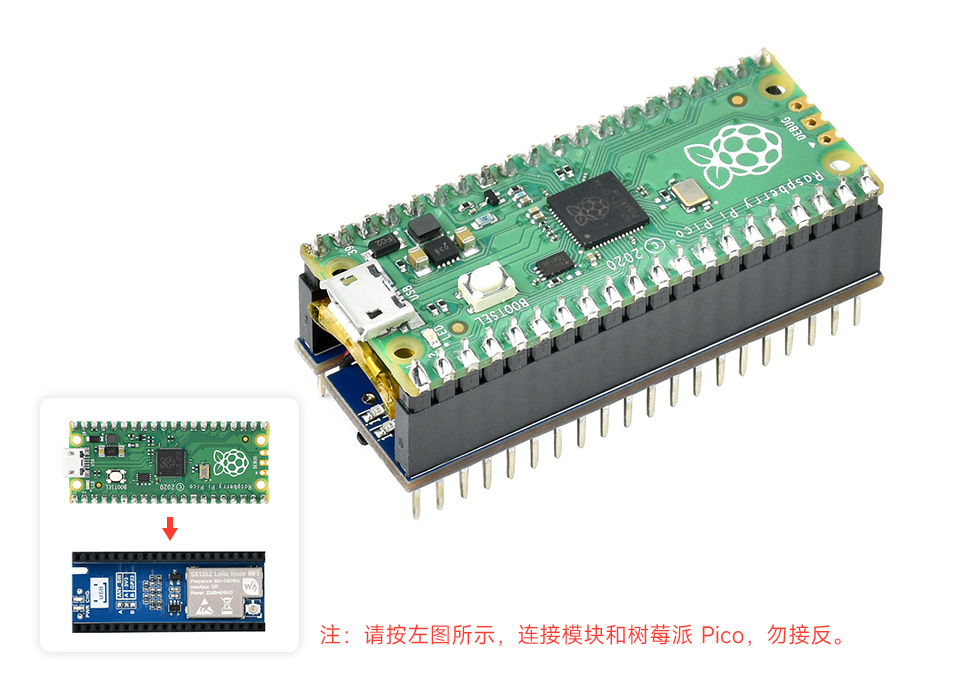

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico LoRa 节点扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

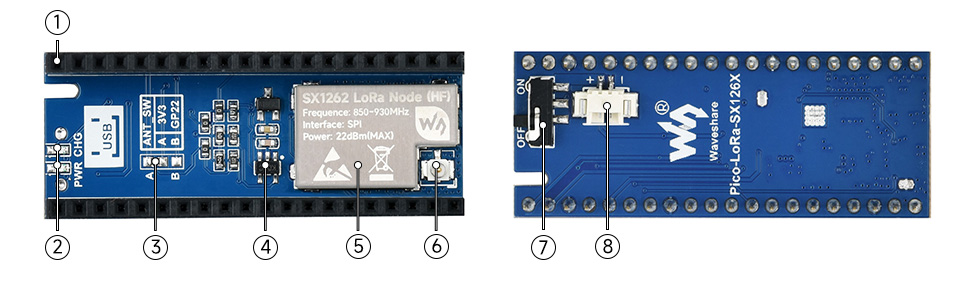

资源简介

树莓派 Pico LoRa 节点扩展板资源简介
  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. 状态指示灯

    PWR:电源指示灯

    CHG:充电指示灯

  3. 射频开关控制

    A:使用高电平控制

    B:使用 GPIO22 控制

  1. MCP73831 充电 IC

  2. SX1262 模组

  3. IPEX 1 代天线接口

  4. 电源开关

  5. PH1.25 电池接口

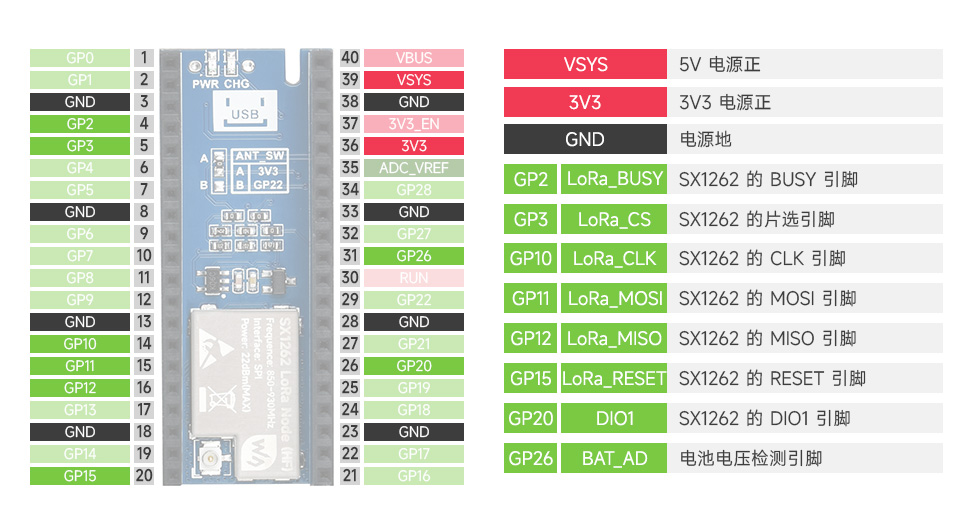

接口定义

树莓派 Pico LoRa 节点扩展板接口定义

应用示例

工业、智能家居和数据采集

树莓派 Pico LoRa 节点扩展板接口定义

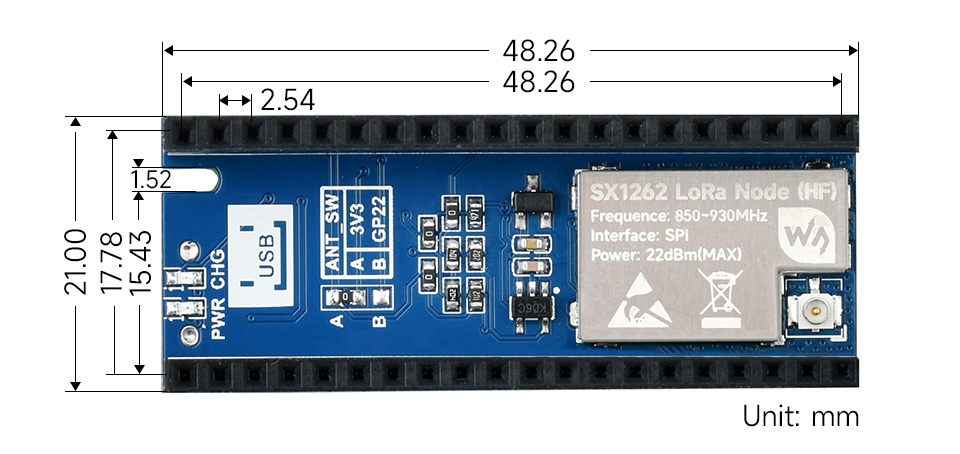

产品尺寸

树莓派 Pico LoRa 节点扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-LoRa-SX1262-433M × 1

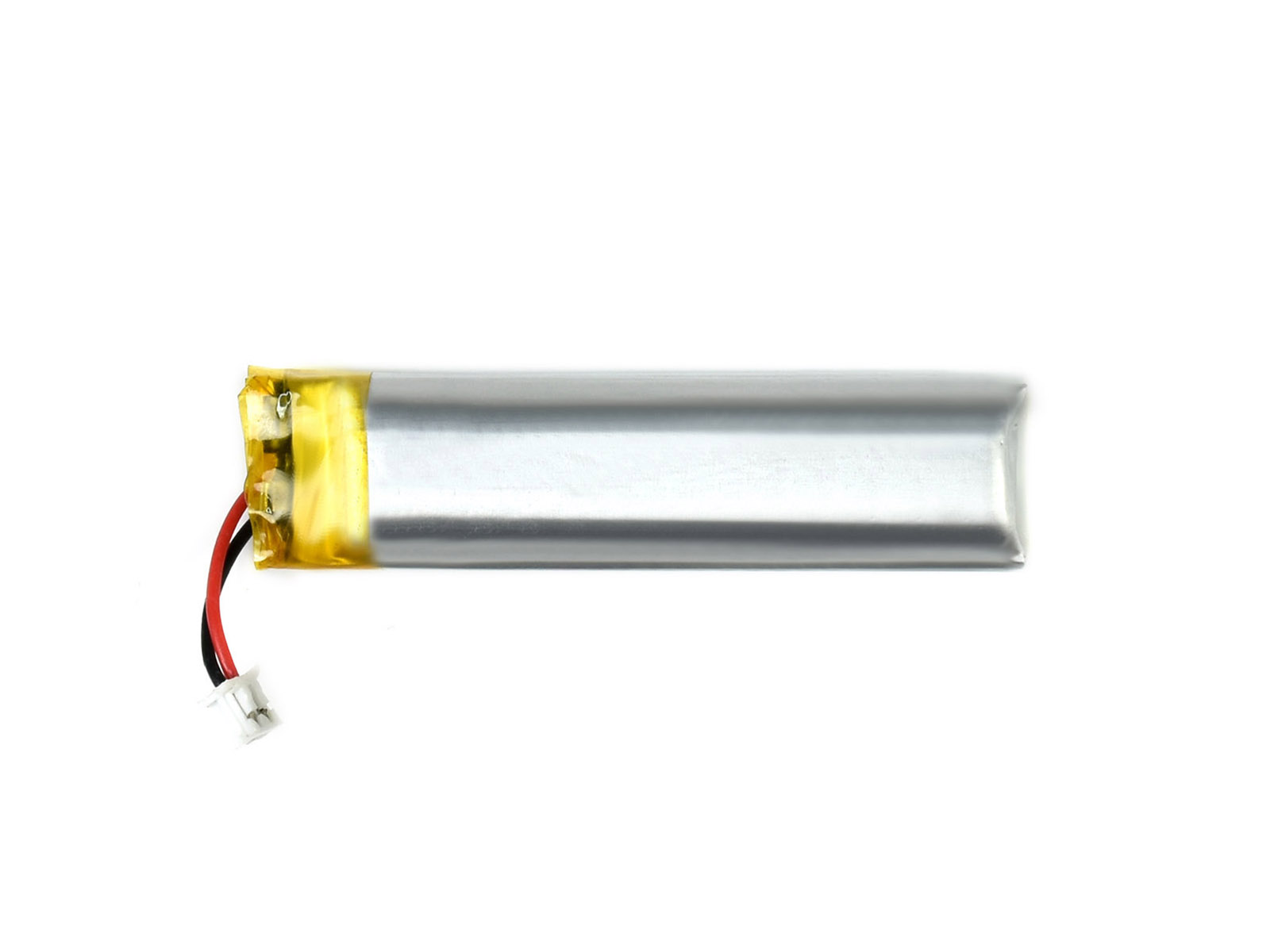

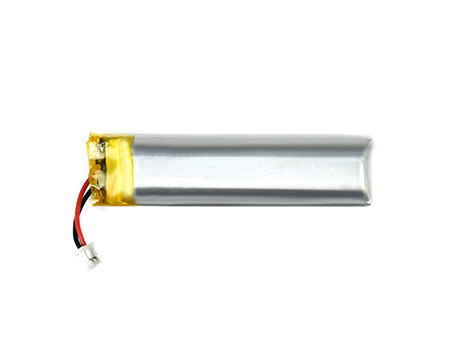

  2. 3.7V 600mAh 可充电锂电池 × 1

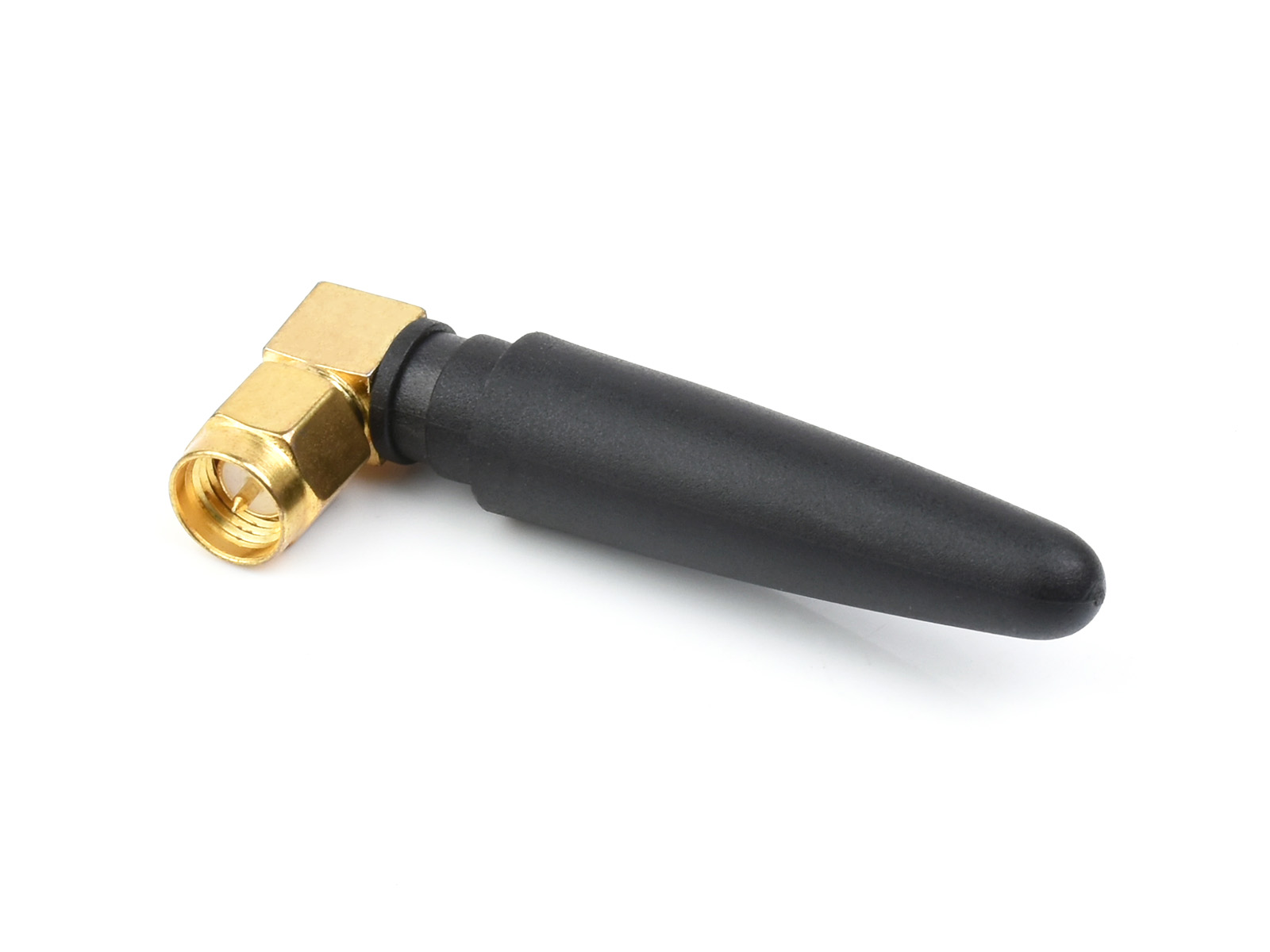

  3. 小辣椒天线 2DB 433mhz 内针 × 1
  4. IPEX1代转SMA外螺内孔 约17cm × 1
