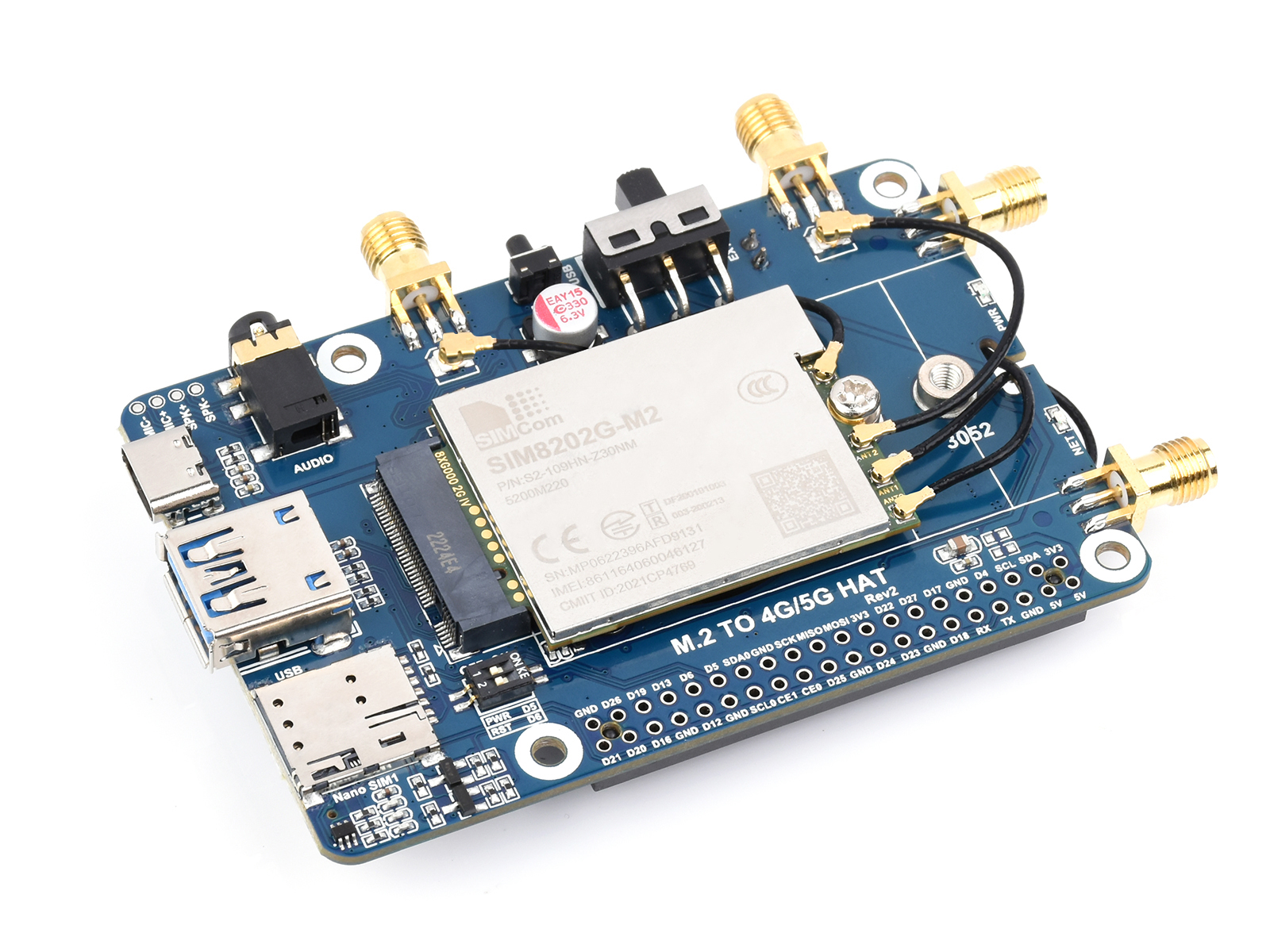

SIM8202G-M2树莓派5G通信扩展板 四天线5G NSA国内全网通多频段 兼容5G/4G/3G

多模多频段，高通骁龙X55，拨号上网，云平台通信、可接入电脑、树莓派或 Jetson Nano 主板
价格
原价
型号
SIM8202G-M2 5G HAT (B)
SKU
21708
品牌
Waveshare
模组套件
SIM8262E-M2 SIM8202G-M2
外壳套件
无外壳 带外壳
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

6天线模组SIM8200EA-M2 4天线模组SIM8202G-M2 4天线模组SIM8262E-M2 4天线5G扩展板 树莓派4天线套件 树莓派4天线套件 树莓派4天线 Nano 4天线 树莓派6天线 Nano 6天线 6天线主机
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 5G 通信扩展板

支持国内四大运营商 5G/4G/3G 网络

支持 5G NSA 和 SA 组网，GNSS 定位

树莓派 5G 通信扩展板

产品特性

  • 基于高通平台，支持 5G NSA 和 SA 组网，支持多模多频段
  • 集成多星座系统双频定位：GPS、GLONASS、北斗、伽利略和 QZSS
  • 支持 Windows / Linux / Android 等操作系统
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 5G 上网
  • 板载 M.2 B KEY 标准接口和引脚设置开关，可兼容选配 SIM8202X-M2 / SIM8200EA-M2 / SIM8262X-M2 / RM5XX 系列 5G 模组
  • 板载 UART、PWR 和 RST 控制引脚，内置电平转换，支持拨码开关使能，可兼容接入 Raspberry Pi 或 Arduino 等主控
  • 板载 USB Type-C 接口，可通过开关使能，可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 板载 4 路 SMA 转 IPEX 天线转换接口，出厂默认焊接好 SMA 端子，天线安装更方便
  • 板载两路 SIM 卡槽，双卡单待，可通过 AT 指令切换使能
  • 板载音频接口和音频解码芯片，可用于打电话等语音操作
  • 板载高效能的电源电路，可输出高达 3A 电流

外观对比

树莓派 5G 通信扩展板无外壳版
无外壳版

树莓派 5G 通信扩展板带外壳版
带外壳版

模组参数对比

SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 标准 3GPP R15 3GPP R16
芯片方案 高通骁龙 X55 高通骁龙 X62
工作频段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
数据传输
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
软件功能
操作系统 Windows/Linux/Android
通信协议 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
拨号上网 RNDIS、NDIS、PPP、MBIM
短信(SMS) 支持 MT、MO、CB、Text、PDU
固件升级 支持通过 USB 接口进行固件升级
硬件说明
SIM卡 1.8V/2.95V
天线接口 用于 3G/4G/5G/GNSS
6 × IPEX-4 接口 4 × IPEX-4 接口
供电电压 3.135~4.4V
外形封装 M.2
产品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
应用场景
适用地区 除美洲外的其他地区 美洲
适用地区仅供参考，具体以当地运营商网络覆盖和支持的频段选择合适的模组
典型应用 CPE, 智能网关, 无人机, 视频直播, 远程医疗, 智能安防

多模多频段
适用大部分国家和地区

基于高通平台，支持 5G NSA 和 SA 组网，支持多模多频段

树莓派 5G 通信扩展板支持 4G/3G/2G 全球频段

上图为全球区域的 4G 和 5G 网络频段参考图，使用前须确认当地运营商所用频段是否在模组支持范围内

多系统兼容，操作简单

支持 Windows 7/8/10/11，Ubuntu，Raspberry Pi OS，OpenWRT 等系统，只需插上 USB 接口，简单配置即可实现高速 5G 联网

支持 Windows / Linux / Android 系统树莓派 5G 通信扩展板

设备连接演示

支持通过 USB 转接线接入 Windows 计算机，Jetson Nano 系列主控板上网，支持直接插入树莓派 4B/3B+，CM4-IO-BASE-A/B 主板，配套有定制的 USB 转接头

树莓派 5G 通信扩展板
接入树莓派 4B的树莓派 5G 通信扩展板

接入树莓派 4B

 接入树莓派 3B+的树莓派 5G 通信扩展板

接入树莓派 3B+

 接入 CM4 扩展板的树莓派 5G 通信扩展板

接入 CM4 扩展板

支持云平台通信

支持云平台通信的树莓派 5G 通信扩展板

集成多星座高精度定位 GNSS

支持 GPS、北斗、Glonass、GALILEO、QZSS

支持云平台通信的树莓派 5G 通信扩展板

支持打电话、发短信

支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

树莓派 5G 通信扩展板高转速散热风扇

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano，支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 5G 通信扩展板

图片仅做展示，具体配置请参考配置清单

高转速散热风扇

同时给树莓派和 5G 模组散热，散热效果好

树莓派 5G 通信扩展板高转速散热风扇

可选配外壳

多种安装方式，方便用于工业等多种应用场景

树莓派 5G 通信扩展板可选配外壳

应用示例

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 无线路由器

树莓派搭载 OpenWrt 系统，化身 5G 无线路由器，手机连接树莓派 WiFi 热点，畅享 5G 上网

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 视频直播

树莓派加装摄像头和支架，通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

应用场景

产品尺寸

产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/SIM8202G-M2_5G_HAT_(B)_

配置清单

树莓派 5G 通信扩展板配置
  1. 外壳配件 × 1 (可选)
  2. M.2 TO 4G/5G HAT × 1
  3. SIM8202G-M2 / SIM8262E-M2 × 1 (二选一)
  4. 船桨天线 4pcs × 1
  5. IPEX 转接线 4pcs × 1
  6. 2*20PIN 长排座 × 1
  1. GNSS 天线 × 1
  2. 双头 usb3.0 数据线 × 1
  3. USB3.0 转接头 × 1
  4. USB2.0 转接头 × 1
  5. SMA 保护帽 4pcs × 1
  6. 螺丝包 × 1

本产品不配套电源，可选配电源：5V 3A 电源，（需要欧规 / 英规的电源，请联系在线客服）
