5G M.2转千兆以太网转换器 5G M.2转USB3.1 铝合金外壳支持壁挂 四天线 板载M.2 Key B接口 USB3.1接口 不含5G模组

支持3042/3052封装，板载RTL8125以太网芯片，DC 5.5插孔，SIM卡槽，电源、网络指示灯等
价格
原价
型号
5G M.2 TO Gigabit ETH
SKU
25829
品牌
Waveshare
模组选择
不含模组 含 RM500U-CNV 含 SIM8262E-M2 含 RM520N-GL
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

6天线模组SIM8200EA-M2 4天线模组SIM8202G-M2 4天线模组SIM8262E-M2 4天线5G扩展板 树莓派4天线套件 树莓派4天线套件 树莓派4天线 Nano 4天线 树莓派6天线 Nano 6天线 5G转千兆以太网转换器
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

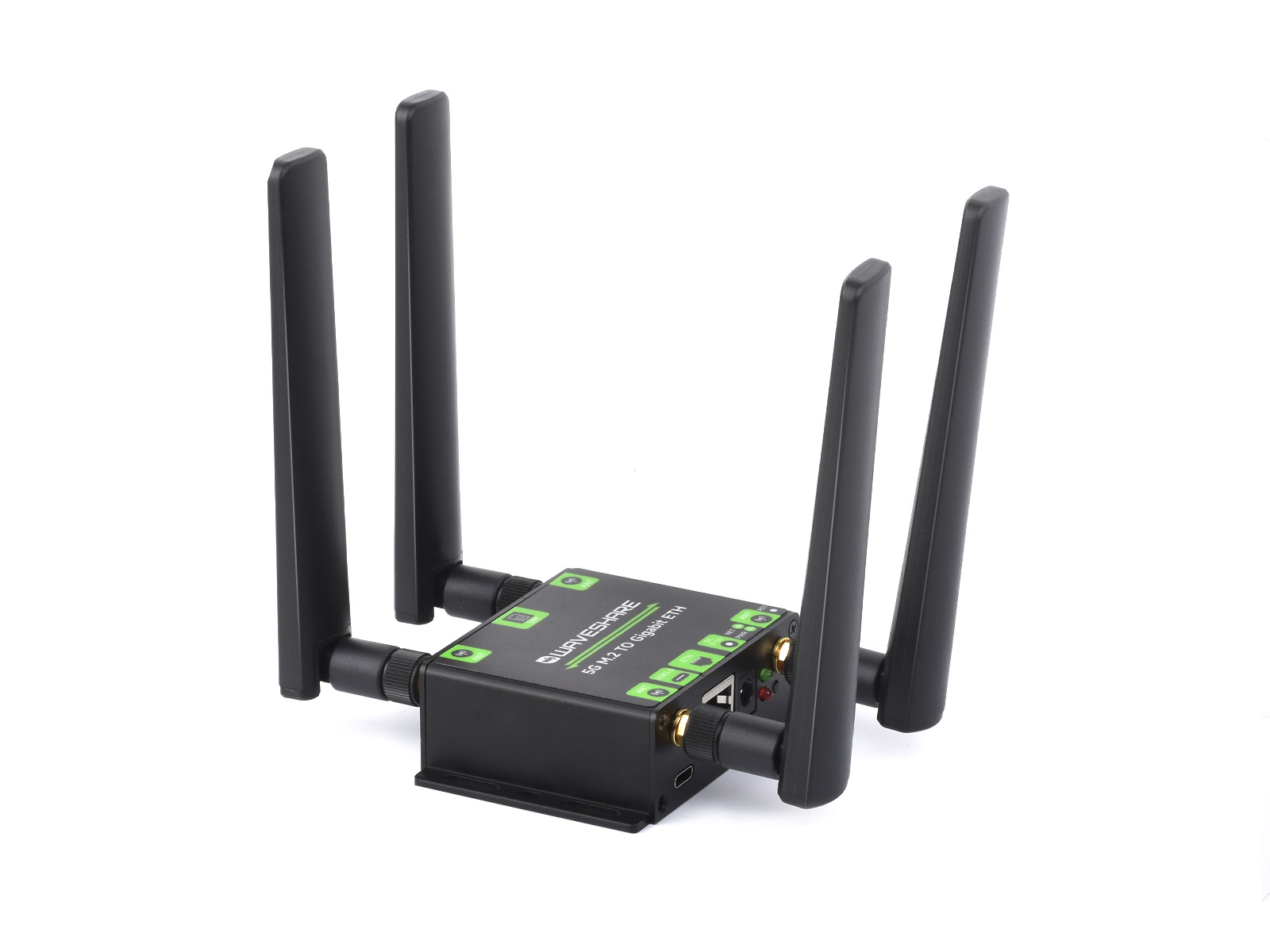

5G M.2 转千兆以太网转换器

5G M.2 转 千兆以太网 + 5G M.2 转 USB3.1

支持 SIMCom / 移远 / 广和通 主流的 5G M.2 模块
兼容 3042 / 3052 封装

5G M.2 转千兆以太网转换器

注意：5G M.2 TO Gigabit ETH 不含 5G 模组，须另外选购 5G 模组；
推荐购买带 5G 模组的套餐，详见 选型表

产品特性

  • 支持 M.2(NGFF) Key B 接口的 5G 模块，可适配 SIMCom 、移远和广和通等品牌的主流 5G 模组
  • 支持 3042 / 3052 封装的 5G 模组，如 SIM82XX、RM5XX、FM160XX 系列的 5G 模组
  • 板载 RTL8125 以太网芯片，支持 5G 转千兆以太网联网，可直接通过网口接入设备进行高速 5G 联网
  • 板载 USB 3.1 Type A 接口，方便直接接入电脑、树莓派或 Jetson 系列主板进行高速 5G 联网或调试
  • 板载电源转换电路，支持 DC 5.5 插孔 9~12V 电压供电，也可通过 USB3.1 接口 5V/2A 供电
  • 板载 SIM 卡槽，适用标准 SIM 卡
  • 板载电源、网络指示灯，复位按键，方便查看模块工作状态和 5G 调试
  • 配套工业铝合金外壳，氧化磨砂处理，CNC 数控开孔，牢固耐用、可桌面或壁挂使用
  • 配套 4 根 5G 全向高增益天线和 12V 电源适配器，方便直接搭配 5G 模组使用

可适配 SIMCom/移远/广和通
5G 模组

型号 SIM8202G-
M2		 SIM8262E-
M2		 SIM8262A-
M2		 RM500U-
CNV		 RM502Q-
AE		 RM520N-
GL		 FM160-
EAU
5G 标准 3GPP R15 3GPP R16 3GPP R15 3GPP R16
适用地区 除美洲外的其他地区 美洲 中国、EMEA、亚太 全球 (不含中国) 全球 EMEA、澳大利亚
芯片方案 高通骁龙 X55 高通骁龙 X62 展锐 高通骁龙 X55 高通骁龙 X62
工作频段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 5G NR NSA：n41, n78, n79 5G NR NSA：n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 5G NR NSA：n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n75, n77, n78
5G NR SA：n1, n3, n5, n8, n28, n41, n77, n78, n79 5G NR SA：n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 5G NR SA：n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 B1, B3, B5, B8 B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B20, B28, B32
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48 B34, B38, B39, B40, B41 B38, B40, B42, B43
LAA - B46 -
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5 B1, B5, B8 B1, B2, B3, B4, B5, B6, B8, B19 B1, B2, B4, B5, B8, B19 B1, B5, B8
GNSS GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS(RM500Q-GL 和 RM502Q-AE 不支持)
数据传输
Sub-6G 2.4Gbps (DL) / 500Mbps (UL) 5G NR SA：
2Gbps (DL) / 1Gbps (UL)		 5G NR SA：
4.2Gbps (DL) / 450Mbps (UL)		 5G NR SA：
2.4Gbps (DL) / 900Mbps (UL)
5G NR NSA：
2.5Gbps (DL) / 575Mbps (UL)		 5G NR NSA：
5.0Gbps (DL) / 650Mbps (UL)		 5G NR NSA：
3.4Gbps (DL) / 550Mbps (UL)
LTE 1.0Gbps (DL) / 200Mbps (UL) 600Mbps (DL) / 150Mbps (UL) 2.0Gbps (DL) / 200Mbps (UL) 1.6Gbps (DL) / 200Mbps (UL)
UMTS 42Mbps (DL) / 5.76Mbps (UL)
产品尺寸 42.0 × 30.0 × 2.3mm 52.0 × 30.0 × 2.3mm
说明：5G 模组须另外选购，此表仅列举部分实测支持的型号；若用于其他型号，须确认引脚兼容性，以实测为准。

支持多种工作模式

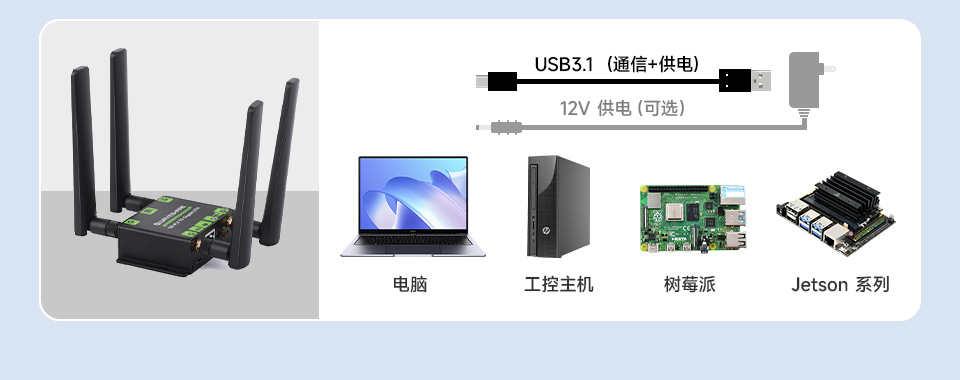

USB3.1 接口直连模式

电脑/树莓派/Jetson 系列/工控主机通过 USB3.1 接口接入 5G 网络

5G M.2 转千兆以太网转换器支持多种工作模式

网口直连模式

电脑/树莓派/Jetson 系列/工控主机通过千兆以太网接口接入 5G 网络

5G M.2 转千兆以太网转换器支持多种工作模式

路由模式

路由器通过千兆以太网接口接入 5G 网络，然后再分流给接入路由器的所有设备使用 5G 联网

5G M.2 转千兆以太网转换器支持多种工作模式

USB3.1 接口和网口同时联网模式

可以同时使用 USB3.1 和网口分别给两台设备提供 5G 联网*

5G M.2 转千兆以太网转换器支持多种工作模式

*注意：同时使用 USB3.1 和网口，须 5G 模组支持。兼容列表中除了 RM502Q-AE 和 RM520N-GL 只能任选一路联网；其他 5G 模组，均可同时使用 USB 和网口联网

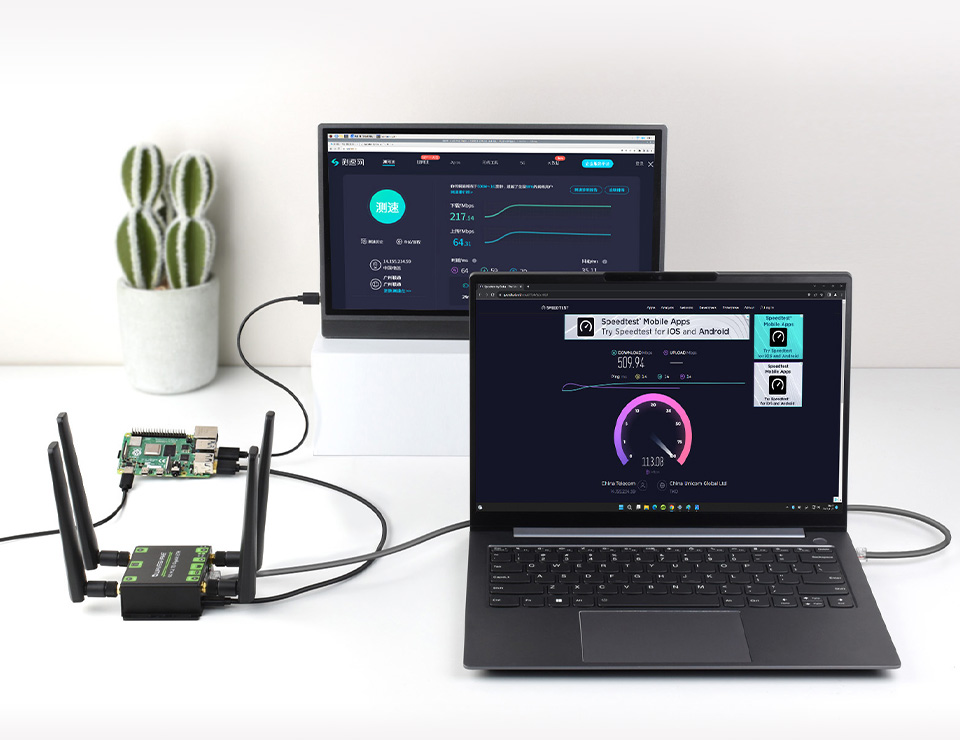

设备联网实例演示

支持同时使用 USB 3.1 接口和千兆以太网口进行 5G 联网*

5G M.2 转千兆以太网转换器设备联网实例演示

*说明：笔记本和树莓派同时使用 5G 联网，则 5G 网速会被两个设备分摊

多种尺寸兼容

支持 3042 / 3052 封装

5G M.2 转千兆以太网转换器支持 3042/3052 封装

工业级铝合金磨砂外壳

使用铝合金材质，并经过氧化磨砂处理，牢固耐用，可桌面或壁挂使用

5G M.2 转千兆以太网转换器工业级铝合金磨砂外壳

应用场景

5G M.2 转千兆以太网转换器应用场景

接口简介

5G M.2 转千兆以太网转换器接口简介

*说明：USB Type-C 接口，出厂默认跳线帽使能，可同时供电和通信，但须确保 USB 能提供 5V/2A 以上的功率；若由 DC 供电口单独供电，可去掉板载的跳线帽

产品展示

5G M.2 转千兆以太网转换器产品展示

产品尺寸

产品尺寸

说明：手工测量，存在一定的误差

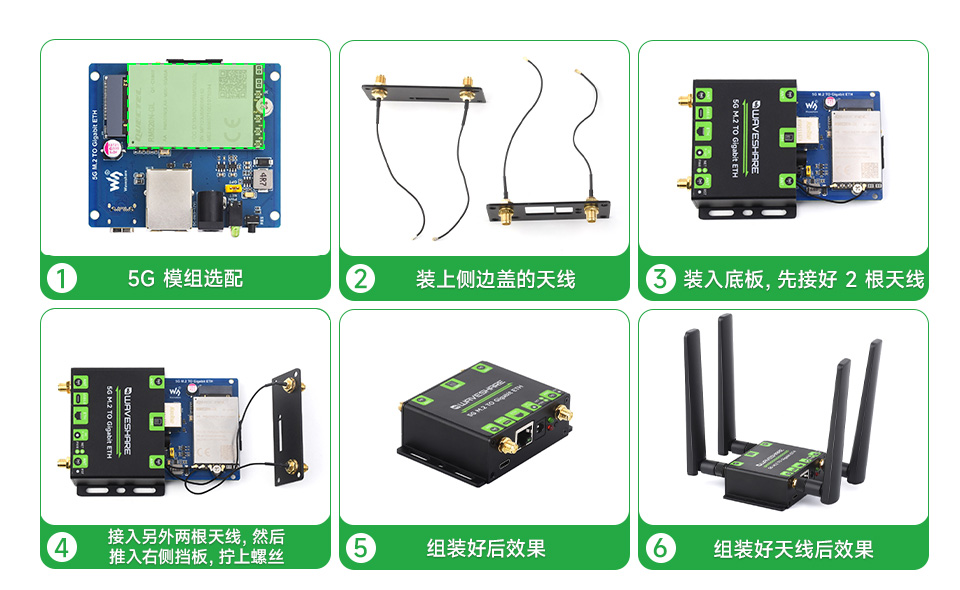

5G 模组安装图解

5G M.2 转千兆以太网转换器 5G 模组安装图解

注意：5G M.2 TO Gigabit ETH 不含 5G 模组，须另外选购 5G 模组；
推荐购买带 5G 模组的套餐，详见选型表

选型表

型号 套餐包含 产品说明 适用范围
5G M.2 TO
Gigabit ETH		 55G M.2 TO Gigabit ETH 5G 转 USB3.1 & 以太网，不含 5G 模块，须另购 用户须自备有兼容的 5 G模组，可适配的 SIMCom/移远/广和通 5G 模组，详见上表
RM500U-CNV 5G M.2 TO ETH RM500U-CNV 5G M.2 TO ETH 5G 转 USB3.1 & 以太网，包含 RM500U-
CNV 5G 模组		 已配套展锐方案的 RM500U-CNV 5G 模组，模组可适用于中国、EMEA、亚太等国家或地区
SIM8262E-M2 5G M.2 TO ETH SIM8262E-M2 5G M.2 TO ETH 5G 转 USB3.1 & 以太网，包含 SIM8262E-M2 5G 模组 已配套高通骁龙 X62 方案的 SIM8262E-M2 5G 模组，模组可适用于除美洲外的国家或地区
RM520N-GL 5G M.2 TO ETH RM520N-GL 5G M.2 TO ETH 5G 转 USB3.1 & 以太网，包含 RM520N-GL 5G 模组 已配套高通骁龙 X62 方案的 RM520N-GL 5G 模组，模组全球通用

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/5G_M.2_TO_Gigabit_ETH

配置清单

树莓派 5G 通信扩展板配置
  1. 5G M.2 TO Gigabit ETH 主机 × 1
  2. 5G 天线 × 4
  1. 12V 电源 × 1
  2. USB 线 Type A 公口 转 Type C 公口 约 1 米 × 1
