Jetson Nano 5G/4G/3G扩展板 国内全网通 含SIM8200EA-M2 5G模组 六天线版本

支持5G NSA和SA组网、支持GNSS,板载M2封装接口、板载USB 3.1
预售中 产品预售中,详情可咨询微雪客服
价格
原价
型号
SIM8200EA-M2 5G for Jetson Nano
SKU
20158
品牌
Waveshare
模组选择
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

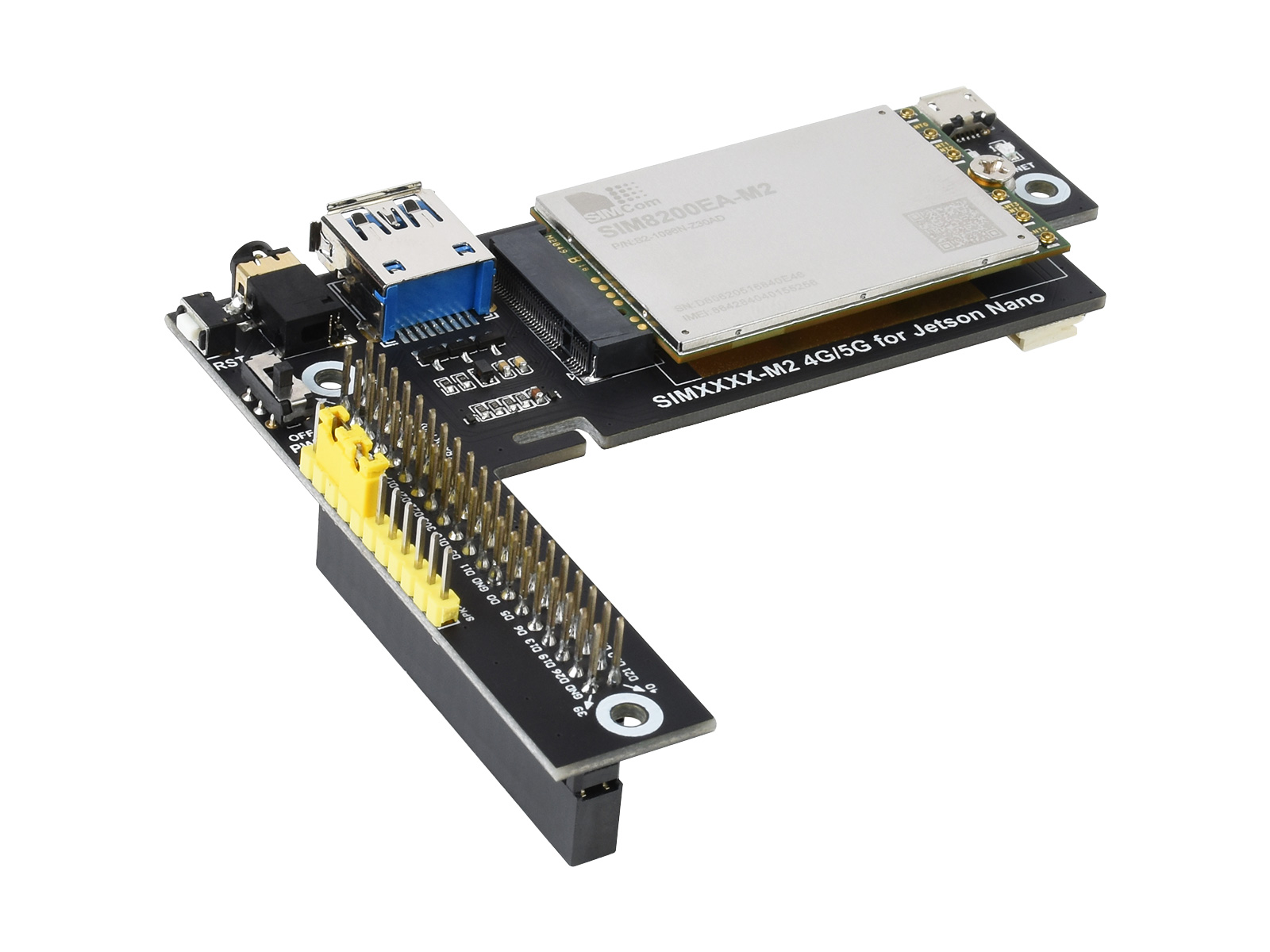

Jetson Nano 5G/4G/3G 扩展板

配套 SIM8200EA-M2

支持 5G/4G/3G,5G SA 和 NSA支持多频段,适用于除美洲以外的覆盖了 5G Sub-6G 频段的国家或地区

工业级 5G 无线路由器主图

产品特性

本产品是一款支持 5G/4G/3G 的 Jetson Nano 通信扩展模块,核心 5G 模组采用 SIMCom SIM8200EA-M2,支持 5G NSA 和 SA 组网,网速高达 4Gbps 下行和 500Mbps 上行。 底板板载 M2 封装标准接口,可兼容接入多款 4G 或 5G 的 M2 封装通信模组,板载 USB 3.1、音频、SIM 卡槽等资源接口,配套完善的配置脚本和使用开发资料,方便快速地接入 Jetson Nano 或计算机进行 5G 高速上网,既可快速学习评估 5G 模块,也可快速集成到各种需要 5G 通信的应用场景中。

  • 基于 GPIO 40PIN 接口设计,方便直接插到 Jetson Nano 上
  • 配套 SIM8200EA-M2 模组,基于高通骁龙 X55,多模多频段
  • 支持 5G/4G/3G 多种模式上网,可打电话、发短信、云平台通信等等
  • 板载 USB 3.1 接口,用于测试 AT 指令、发短信、云平台通信、打电话、获取 GNSS 定位信息等
  • 板载 SIM 卡槽,支持 1.8V 和 3V SIM 卡
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 支持 AT 命令控制 (基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 板载音频接口和音频解码芯片,可用于打电话等语音操作
  • 集成多星座系统双频定位:GPS、GLONASS、北斗、伽利略和 QZSS
  • 支持 Windows/Linux/Android 等操作系统

5G 模组选型

模组 SIM8200EA-M2 SIM8202G-M2 FM650-CN RM520N-GL
工作频段
Sub-6G SA: n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79(n79 是 SIM8202G-M2 独有) n1, n2, n3, n5, n28, n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
NSA: n41, n77, n78, n79(n79 是 SIM8202G-M2 独有)
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B8 B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B34, B38, B39, B40, B41 B34, B38, B39, B40, B41, B42, B43, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B1, B2, B4, B5, B8, B19
GNSS GPS,GLONASS,北斗,伽利略和 QZSS - GPS,GLONASS,北斗,伽利略和 QZSS
数据传输
Sub-6G 2.4Gbps (DL) / 500Mbps (UL) 1.92Gbps (DL) / 630Mbps (UL) SA:2.4Gbps (DL) / 900Mbps (UL)
NSA:3.4Gbps (DL) / 550Mbps (UL)
LTE 1Gbps (DL) / 200Mbps (UL) 487Mbps(DL) / 150Mbps(UL) 1.6Gbps(DL) / 200Mbps(UL)
HSPA+ 42Mbps (DL) / 5.76Mbps (UL)
硬件说明
SIM卡 1.8V/3.0V
供电电压 5V 3A
天线接口 6 天线 (IPEX-4 接口) 4 天线 (IPEX-4 接口)
模组尺寸 52.0×30.0×2.3mm 42.0×30.0×2.3mm 52.0×30.0×2.3mm
应用场景
适用地区 除美洲以外的覆盖了 5G Sub-6G 频段的国家或地区 中国 全球
典型应用 CPE/智能网关/无人机/视频直播/远程医疗/智能安防

核心 5G 模组对比

硬件接口兼容

SIM8200EA-M2
SIM8200EA-M2

(6 天线版本)

SIM8202G-M2
SIM8202G-M2

(4 天线版本)

FM650-CN
FM650-CN

(4 天线版本)

RM520N-GL
RM520N-GL

(4 天线版本)

多模多频段
适用大部分国家和地区

基于高通骁龙 X55 平台,多模多频段支持,适用于除美洲以外的覆盖了 5G Sub-6G 频段的国家或地区

工业级 5G 无线路由器多模多频段

上图为全球区域的 4G 和 5G 网络频段参考图,使用前须确认
当地运营商所用频段在模组支持范围内

支持 5G/4G/3G 网络,国内全网通

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网),支持 4G/3G 上网

工业级 5G 无线路由器支持 5G/4G/3G 网络,全网通

多系统兼容,操作简单

支持 Windows/Linux/Android 等系统
只需插上 USB 接口,安装驱动进行简单配置,即可实现高速 5G 联网

工业级 5G 无线路由器接口丰富 功能强大

畅享 5G 高速上网

支持 Jetson Nano 和 Windows 拨号上网

工业级 5G 无线路由器支持最新 Wi-Fi 6 标准 工业级 5G 无线路由器支持最新 Wi-Fi 6 标准

云平台通信

支持 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/
HTTPS/MQTTS/DNS/SSL3.0 等通信协议

工业级 5G 无线路由器多重保障,高可用性

支持打电话、发短信

支持 AT 指令打电话和发短信,可通过耳麦接口进行通话

工业级 5G 无线路由器即插即用

应用场景

工业级 5G 无线路由器即插即用

外观结构

工业级 5G 无线路由器即插即用

接口简介

工业级 5G 无线路由器接口简介
  1. M.2 接口

    兼容 SIM8200EA-M2 和 SIM8202G-M2

  2. USB 3.1 接口

    可用于接入电脑或 Jetson Nano

  3. 3.5mm 耳机/麦克风接口

  4. 40IN GPIO 接口

    方便接入Jetson Nano

  5. 风扇接口

    可用于接入5V的散热风扇

  6. nano SIM 卡接口

    支持 1.8V 和 3V 的 SIM 卡

  7. 5V 3A 供电接口

  8. 网络指示灯

  9. 电源指示灯

  10. 复位开关

  11. 电源开关

  1. 电源电路

  2. 音频驱动电路

  3. 供电选择跳线帽

    5V - SYS:通过 Jetson Nano 的 40PIN GPIO 进行供电

    5V - USB:通过供电接口外接的 5V 3A 适配器进行供电

  4. 模组开关机引脚使能跳线帽

    PWR - D5:默认接上,可以使用 Jetson Nano 的 D5 控制模组开关机

  5. 模组复位引脚使能跳线帽

    RST - D6:默认不接,接上可以使用 Jetson Nano D6 控制模块复位

  6. 音频输入输出引脚

    MIC+/MIC-:接外部麦克风

    SPK+/SPK-:接外部喇叭

产品尺寸

工业级 5G 无线路由器产品尺寸

配置清单

工业级 5G 无线路由器产品尺寸
  1. SIM8200EA-M2 5G for Jetson Nano × 1
  2. SIM8200EA-M2 × 1
  3. 5G 天线 × 5
  4. 5V 3A 电源 × 1
  5. 双头 USB3.0 数据线公对公 × 1
  1. USB 3.0 Adapter (C) × 1
  2. GPS 天线 × 1
  3. 散热片 × 1
  4. 螺丝包 × 1
  5. Jetson Nano 黑色亚克力面板 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
