树莓派 5G/4G/3G 扩展板

配套 SIM8200EA-M2,支持 5G/4G/3G,5G SA 和 NSA
支持多频段,适用于除美洲以外的覆盖了 5G Sub-6G 频段的国家或地区

SIM8200EA-M2 树莓派5G扩展板首图

本产品是一款支持 5G/4G/3G 的树莓派通信扩展模块,核心 5G 模组采用 SIMCom SIM8200EA-M2,支持 5G NSA 和 SA 组网,网速高达 2.4Gbps 下行和 500Mbps 上行。

底板板载 M2 封装标准接口,可兼容接入多款 4G 或 5G 的 M2 封装通信模组,板载 USB3.1、音频、SIM 卡槽等资源接口,配套完善的配置脚本和使用开发资料,可方便快速地接入树莓派、计算机进行 5G 高速上网,既可快速学习评估 5G 模块,也可快速集成到各种需要 5G 通信的应用场景中。

SIM8200EA-M2 树莓派5G扩展板首图

产品特性

  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于 Raspberry Pi 系列主板、Jetson Nano
  • 配套 SIM8200EA-M2 核心模组,基于高通骁龙 X55 平台,支持多模多频段
  • 支持 5G/4G/3G 多种模式上网,可打电话、发短信、云平台通信等等
  • 板载 USB3.1 接口,用于测试 AT 指令、发短信、云平台通信、打电话、获取 GNSS 定位信息等
  • 板载 SIM 卡槽,支持 1.8V 和 3V SIM 卡
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 支持 AT 命令控制 (基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 板载音频接口和音频解码芯片,可用于打电话等语音操作
  • 集成多星座系统双频定位:GPS、GLONASS、北斗、伽利略和 QZSS
  • 支持 Windows/Linux/Android 等操作系统
  • 配套优质亚克力外壳和散热风扇,整体美观、散热效果好

5G 模组选型

模组 SIM8200EA-M2 SIM8202G-M2
工作频段
Sub-6G(SA) n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79(n79 是 SIM8202G-M2 独有)
Sub-6G(NSA) n41, n77, n78, n79(n79 是 SIM8202G-M2 独有)
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48
WCDMA B1, B2, B3, B4, B5, B8
GNSS GPS,GLONASS,北斗,伽利略和 QZSS
数据传输
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
软件功能
操作系统 Windows/Linux/Android
通信协议 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
短信(SMS) 支持 MT,MO,CB,Text,PDU
固件升级 支持通过 USB 接口进行固件升级
硬件说明
SIM卡 1.8V/3.0V
供电电压 5V 3A
天线接口 6 天线 (IPEX-4 接口) 4 天线 (IPEX-4 接口)
模组尺寸 52.0×30.0×2.3mm 42.0×30.0×2.3mm
应用场景
适用地区 除美洲以外的覆盖了 5G Sub-6G 频段的国家或地区
典型应用 CPE/智能网关/无人机/视频直播/远程医疗/智能安防

核心 5G 模组对比

硬件接口兼容,软件功能相同

SIM8202G-M2 树莓派5G扩展板核心 5G 模组对比

SIM8200EA-M2
(6 天线版本)
SIM8202G-M2
(4 天线版本)

多模多频段
适用大部分国家和地区

基于高通骁龙 X55 平台,多模多频段支持,
适用于除美洲以外的覆盖了5G Sub-6G频段的国家或地区

SIM8200EA-M2 树莓派5G扩展板国内全网通

上图为全球区域的 4G 和 5G 网络频段参考图,使用前须确认
当地运营商所用频段在模组支持范围内

支持 5G/4G/3G 网络,国内全网通

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网),支持 4G/3G 上网

SIM8200EA-M2 树莓派5G扩展板国内全网通

多系统兼容,操作简单

支持 Windows/Linux/Android 等系统
只需插上 USB 接口,安装驱动进行简单配置,即可实现高速 5G 联网

SIM8200EA-M2 树莓派5G扩展板多系统兼容

支持树莓派和 Windows 拨号上网
畅享 5G 高速上网

SIM8200EA-M2 树莓派5G扩展板拨号上网 SIM8200EA-M2 树莓派5G扩展板拨号上网

云平台通信

支持 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/ HTTPS/MQTTS/DNS/SSL3.0 等通信协议

SIM8200EA-M2 树莓派5G扩展板云平台通信

支持打电话、发短信

支持 AT 指令打电话和发短信,可通过耳麦接口进行通话

SIM8200EA-M2 树莓派5G扩展板支持打电话、发短信

应用场景

SIM8200EA-M2 树莓派5G扩展板支持打电话、发短信

更多应用场景

SIM8200EA-M2 树莓派5G扩展板应用场景

外观结构

SIM8200EA-M2 树莓派5G扩展板外观结构

图片仅供展示,本产品不含树莓派主板

资源简介

SIM8200EA-M2 树莓派5G扩展板资源简介
  1. 树莓派接口
  2. USB3.1 接口
  3. 音频驱动电路
  4. 音频接口
  5. 复位开关
  6. 电源开关
  7. 5V 3A 输入
  8. 5V 转 3.3V 电路
  1. 5V 转 1.8V 电路
  2. 5V 转 4.3V 电路
  3. 电源指示灯
  4. 网络指示灯
  5. M.2 接口
  6. SIM8200EA-M2
  7. 天线接口
  8. 风扇接口
  9. SIM 卡座

外形尺寸

SIM8200EA-M2 树莓派5G扩展板外形尺寸

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


配置清单

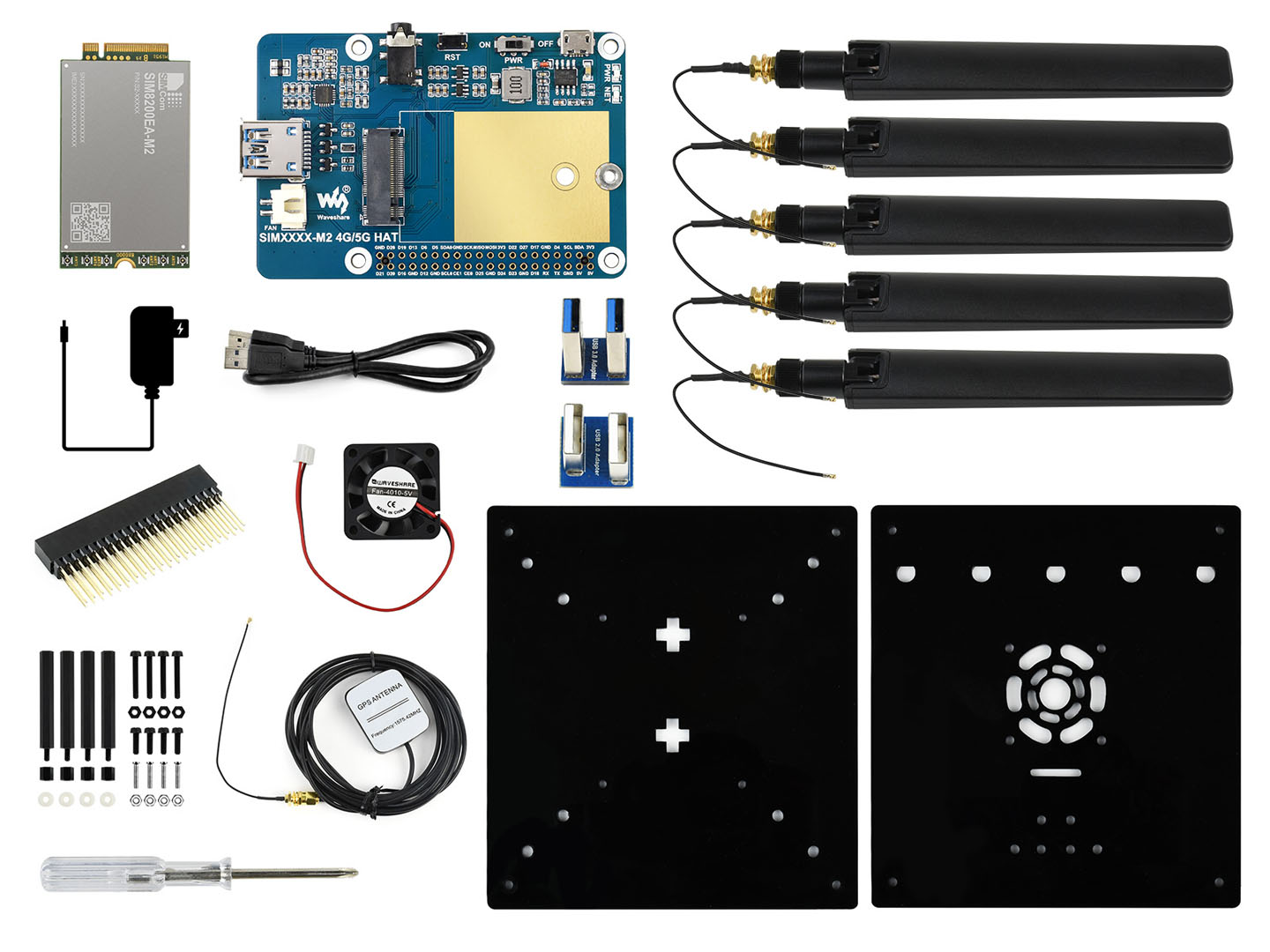

SIM8200EA-M2 树莓派5G扩展板包装

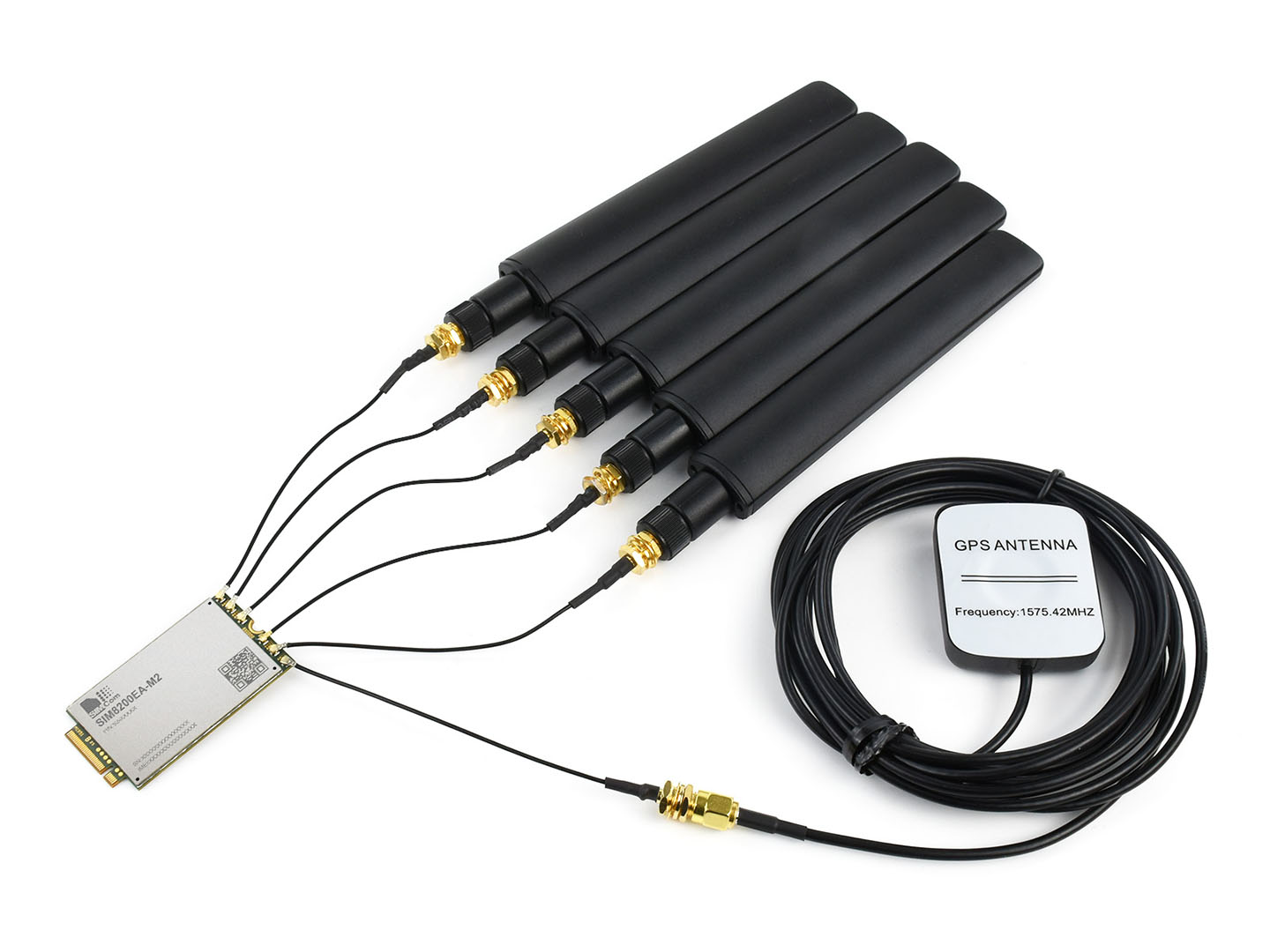

  1. SIM8200EA-M2 × 1
  2. SIMXXXX-M2 4G/5G HAT × 1
  3. 5G/4G/3G/2G External Antenna × 5
  4. 电源 美规 5V 3A Micro × 1
  5. 双头usb3.0数据线公对公 × 1
  1. USB3.0 Adapter × 1
  2. USB2.0 Adapter × 1
  3. 黑色亚克力外壳 × 1
  4. 2×20PIN长排座 × 1
  5. 4010散热风扇 × 1
  1. 螺丝包 × 1
  2. 无源GPS天线 × 1
  3. 螺丝刀 × 1
