产品简介

【自我介绍】

我是个RS485转以太网模块,可实现RS485与RJ45网口之间数据的双向透明传输,支持网页配置。
我操作简单,速度快,功耗低,稳定性高,可升级,适用于安防物联网等领域。

【我的特点】

  • 采用了M0系列32位ARM处理器,运行速率快,效率高
  • 支持10/100M以太网接口,支持Auto-MDI/MDIX(交叉直连网线任意连接,自动切换)
  • 支持设置RS485通信波特率(600bps~230.4Kbps),支持None、Odd、Even、Mark和Space五种校验
  • 工作模式可选TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支持GET和POST)
  • 支持网页、AT 指令、串口协议和网络协议设置参数,提供设置协议,客户可集成到自己的软件中
  • 支持自定义心跳包机制,确保连接真实可靠,也可用于主动抓取传感器数据
  • 支持自定义注册包机制,建立连接后自动发送预定注册包作为标识,方便区分不同设备
  • 支持自定义网页功能,方便用户自定义模块网页内容
  • 支持类RFC2217协议,可实现与变串口参数(波特率、数据位等)的设备通讯
  • 支持KeepAlive机制,可快速探查网络异常中断,并断开重连
  • 支持超时重启(无数据重启)功能,确保长期稳定通信,可自定义重启时间
  • 支持DNS域名解析功能,可自定义DNS服务器地址
  • 支持DHCP功能,能够自动获取IP,也可自定义静态IP
  • 支持通过网络升级固件功能,维护更方便
  • 支持通过软件和硬件方式恢复出厂设置
  • 出厂烧写特定的MAC,可自定义MAC地址
  • 提供软件:模块配置软件、TCP/UDP测试工具、虚拟串口软件等
  • 提供编程范例:上位机编程例子(socket),VB、C++、Delphi、Android、iOS等
【我的参数】
  • 以太网:
    • 接口形式:4针RJ45
    • 通信速率:10/100Mbps
    • 接口保护:带1.5KV电磁隔离
    • 网络协议:IP、TCP、UDP、ARP、ICMP、DHCP、DNS、HTTPD Client
    • 发送缓存:6Kbyte
    • 接收缓存:4Kbyte
  • RS485:
    • 接口形式:接线端子(A+、B-、GND)
    • 数  据  位:5bit、6bit、7bit、8bit
    • 停  止  位:1、2
    • 校  验  位:None、Odd、Even、Mark、Space
    • 波  特  率:600bps~230.4Kbps
    • 接收缓存:800byte
    • 硬件流控:无
    • 接口保护:
      • 防静电2KV,ESD保护
      • RS485上下拉电阻:2.2KΩ
  • 电源:
    • 供电电压:5.0~7.0V(推荐5V)
    • 工作电流:150mA(@5V)
    • 整机功耗:<1W
    • 接口保护:防反接,ESD保护,防浪涌
  • 工作环境:
    • 工作温度:-25~75°C
    • 存储温度:-40~105°C

产品图片

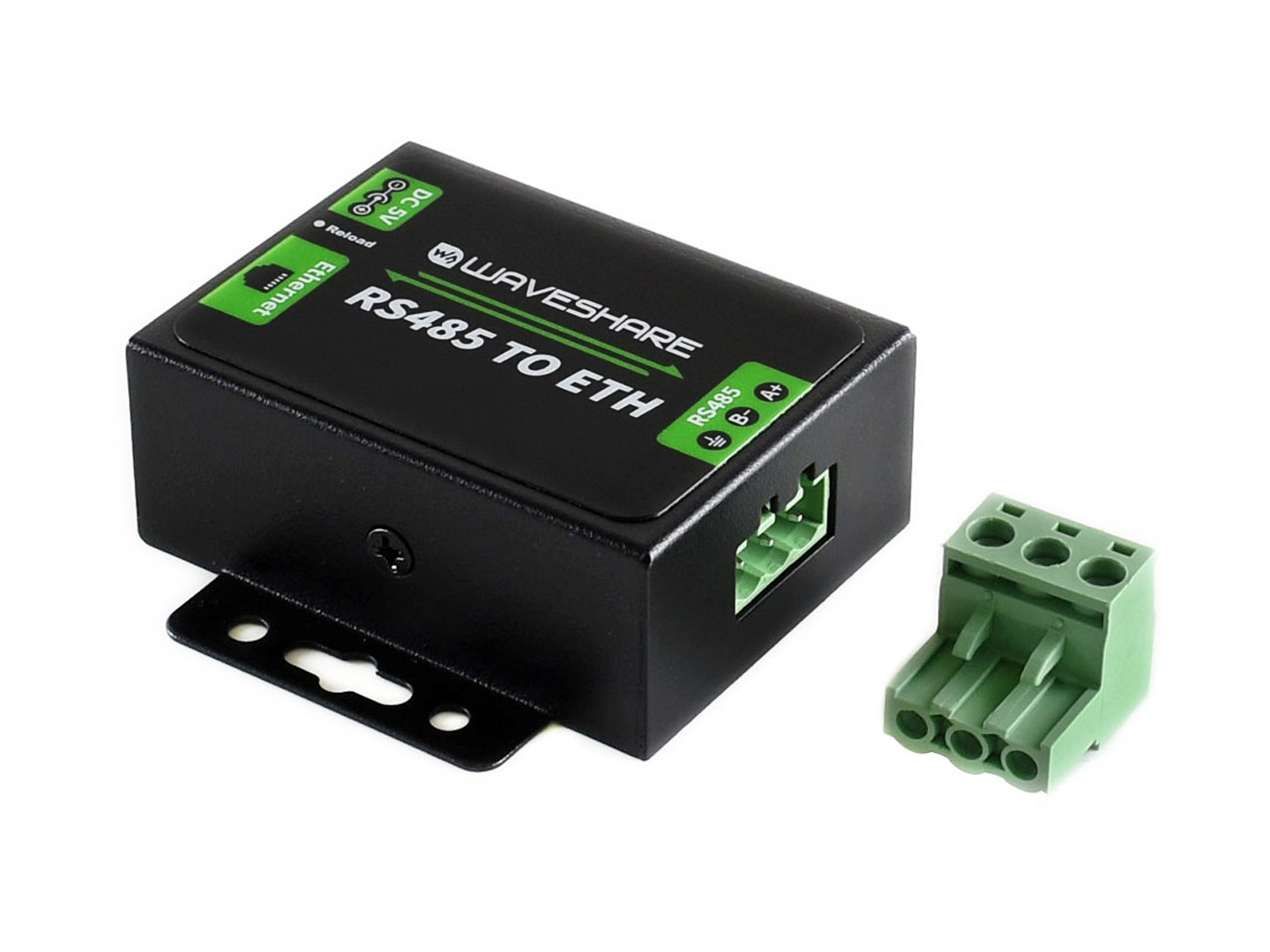

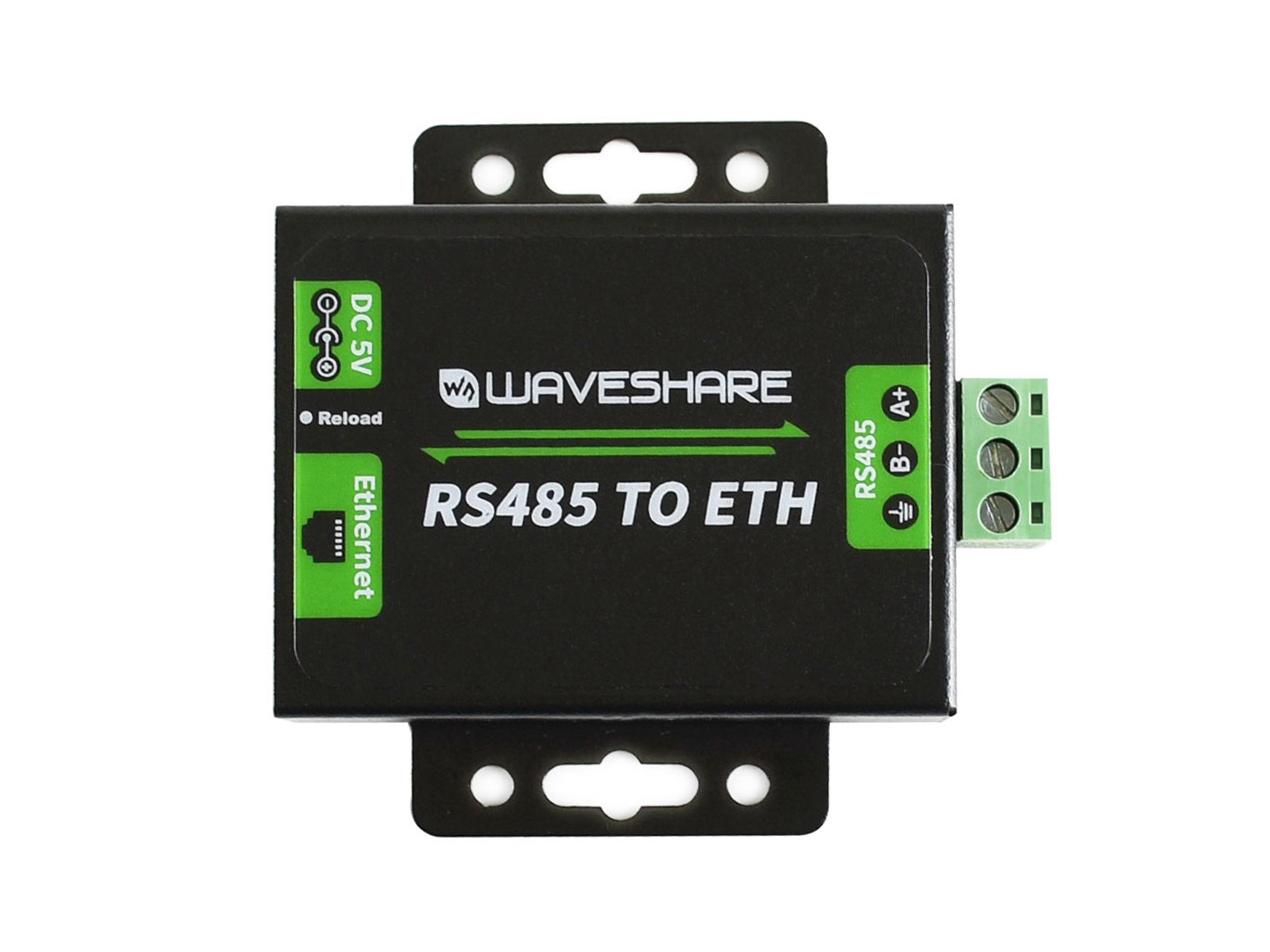

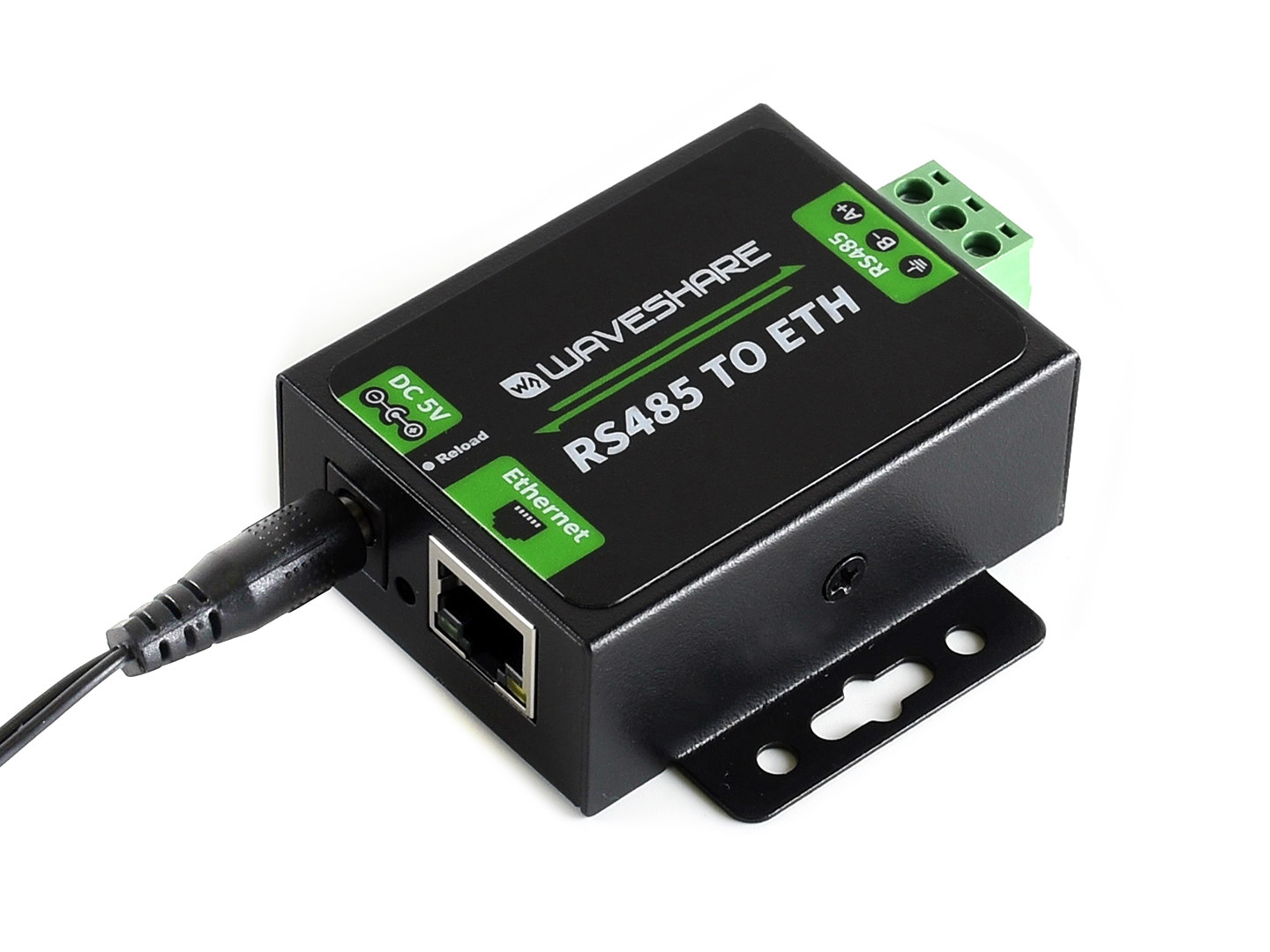

RS485 TO ETH模块 实物图片:

产品选型

PK项 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主频高达120MHz) CH9121
以太网口 RJ45(10/100Mbps自适应)
协议:IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client  TCP/UDP
缓存:发送6Kbyte,接收4Kbyte 缓存:发送16Kbyte,接收16Kbyte -
串行接口 UART RS485 RS232+RS485(可同时工作) UART
波特率:600bps~460.8Kbps 波特率:600bps~230.4Kbps 300~921.6Kbps
硬件流:不支持 硬件流:支持 硬件流:不支持
数据位:5,6,7,8
停止位:1,2
校验位:None,Even,Odd,Space,Mark
缓存:接收800byte 缓存:发送2Kbyte,接收2Kbyte -
成帧机制:4字节打包时间,字节长度400 成帧机制:4字节打包时间,字节长度1460,可自定义 -
特色功能 自定义心跳包、自定义注册包、自定义网页、类RFC2217协议、KeepAlive机制、超时重启、短连接、网络升级固件 KeepAlive 机制,网络固件升级
- - Modbus网关、Websocket(网页转串口) -
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支持Client数 TCP Server下,可自定义连接的Client数(1~16) TCP Server下,支持两路Socket,每路可连接8个Client TCP Server下,可自定义连接的Client数(1~8)
配置方式 内置网页,上位机设置软件,串口指令 上位机设置软件,串口指令
接口保护 电源:防反接, ESD 保护,防浪涌
网口:1.5KV电磁隔离保护
- RS485:ESD保护,防静电2KV,2.2KΩ上下拉电阻 -
- - 防雷保护,过流保护 -
供电电压 3.3V/5V 5~7V 5~36V 3.3V/5V
工作电流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作温度 -25~75℃  -40~85℃
存储温度 -40~105℃  -55℃~125℃
产品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/RS485_TO_ETH

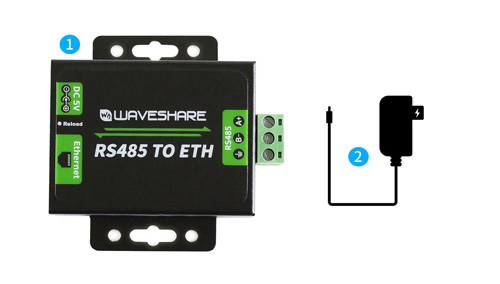

配置清单

  1. RS485 TO ETH × 1
  2. 5V电源适配器 × 1
建议用户同时购买USB TO RS232/485/TTL 方便测试。
