双通道 UART 转 ETH
网络串口透传模块
提供完善的配套资料手册

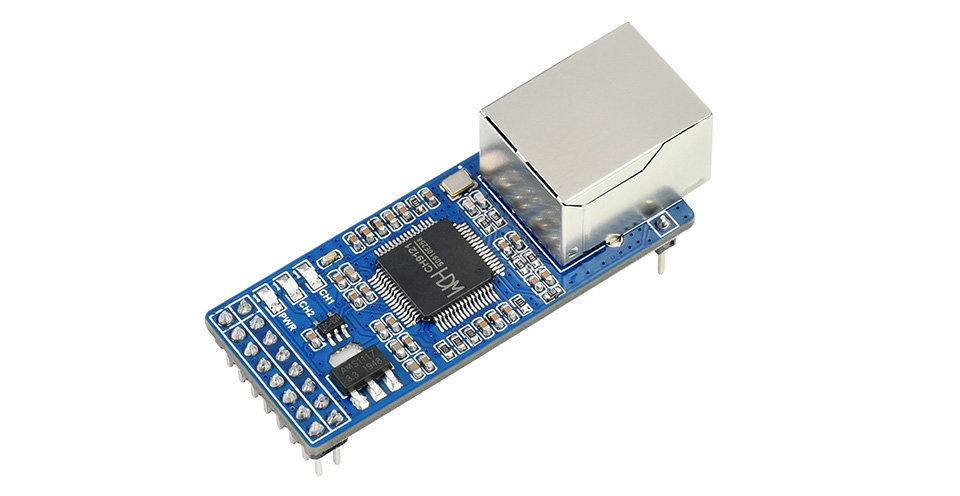

![网络串口透传模块主图]()
产品特性
本产品是一款串口转以太网模块，可实现 TTL 串口与 RJ45 网口之间数据的双向透明传输。操作简单，速度快，功耗低，稳定性高，可用于安防物联等领域。
-
自带以太网介质传输层 (MAC) 和物理层 (PHY)
-
实现串口数据和网络数据的双向透明传输
-
支持 10/100M，全双工/半双工自适应以太网接口，兼容 802.3 协议
-
支持 MDI/MDIX 线路自动转换
-
支持 DHCP 自动获取 IP 地址，支持 DNS 域名访问
-
可通过上位机软件、串口命令设置芯片工作模式、端口、IP 等网络参数
-
工作模式支持 TCP CLIENT、TCP SERVER 和 UDP CLIENT、UDP SERVER 等 4 种模式
-
支持两路串口同时工作，独立透传
-
串口支持全双工和半双工串口通讯，支持 RS485 收发自动切换
-
支持并提供虚拟串口软件
-
支持 KEEPALIVE 机制
-
提供完善的配套资料手册 (Pico/Raspberry/Arduino/STM32 示例程序和用户手册等)
产品参数
|
供电电压
|
3.3V/5V
|
工作电流
|
140mA
|
|
工作模式
|
TCP/UDP
|
串口波特率
|
300bps ~ 921.6Kbps
|
|
串口 TTL 电平
|
兼容 3.3V 和 5V
|
存储温度
|
-55℃ ~ 125℃
|
|
工作温度
|
-40℃ ~ 85℃
|
产品尺寸
|
53.00 × 22.00mm
|
引出控制引脚
适用于 Raspberry Pi/Arduino/STM32 等主控板
![网络串口透传模块引出控制引脚]()

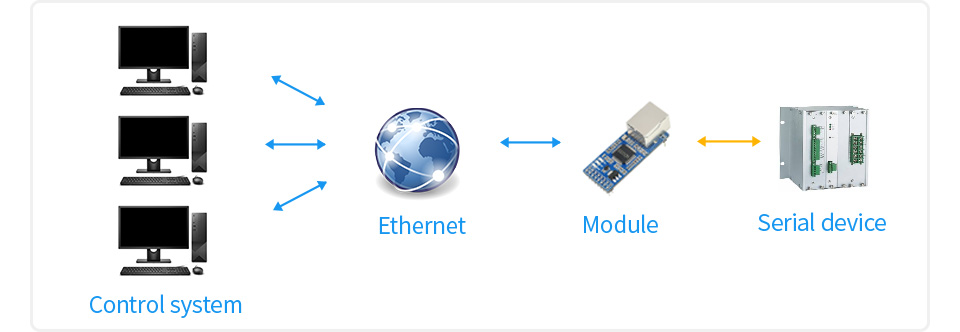

应用场景
TTL 串口与有线以太网双向透明传输
![网络串口透传模块应用场景]()
延长串口通信距离
![网络串口透传模块应用场景]()
电脑服务器远程管理多个客户端串口设备
![网络串口透传模块应用场景]()
多个客户端电脑来远程管理串口服务器
![网络串口透传模块应用场景]()

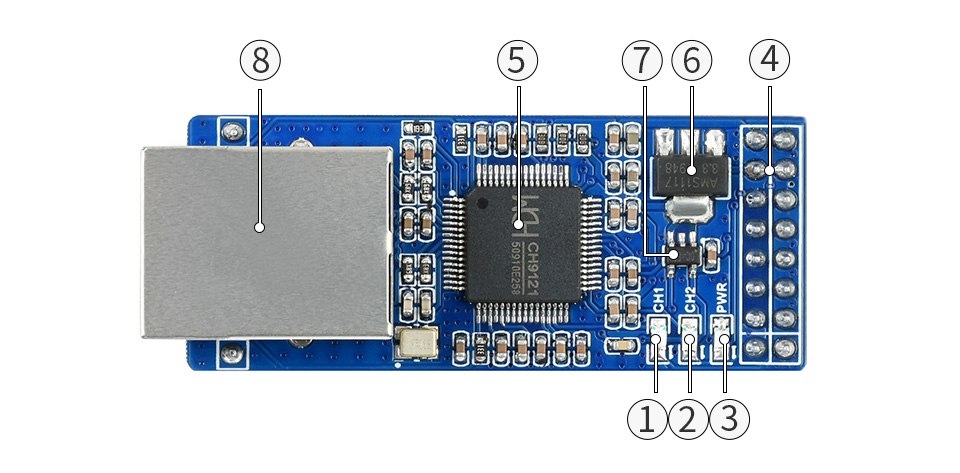

资源简介

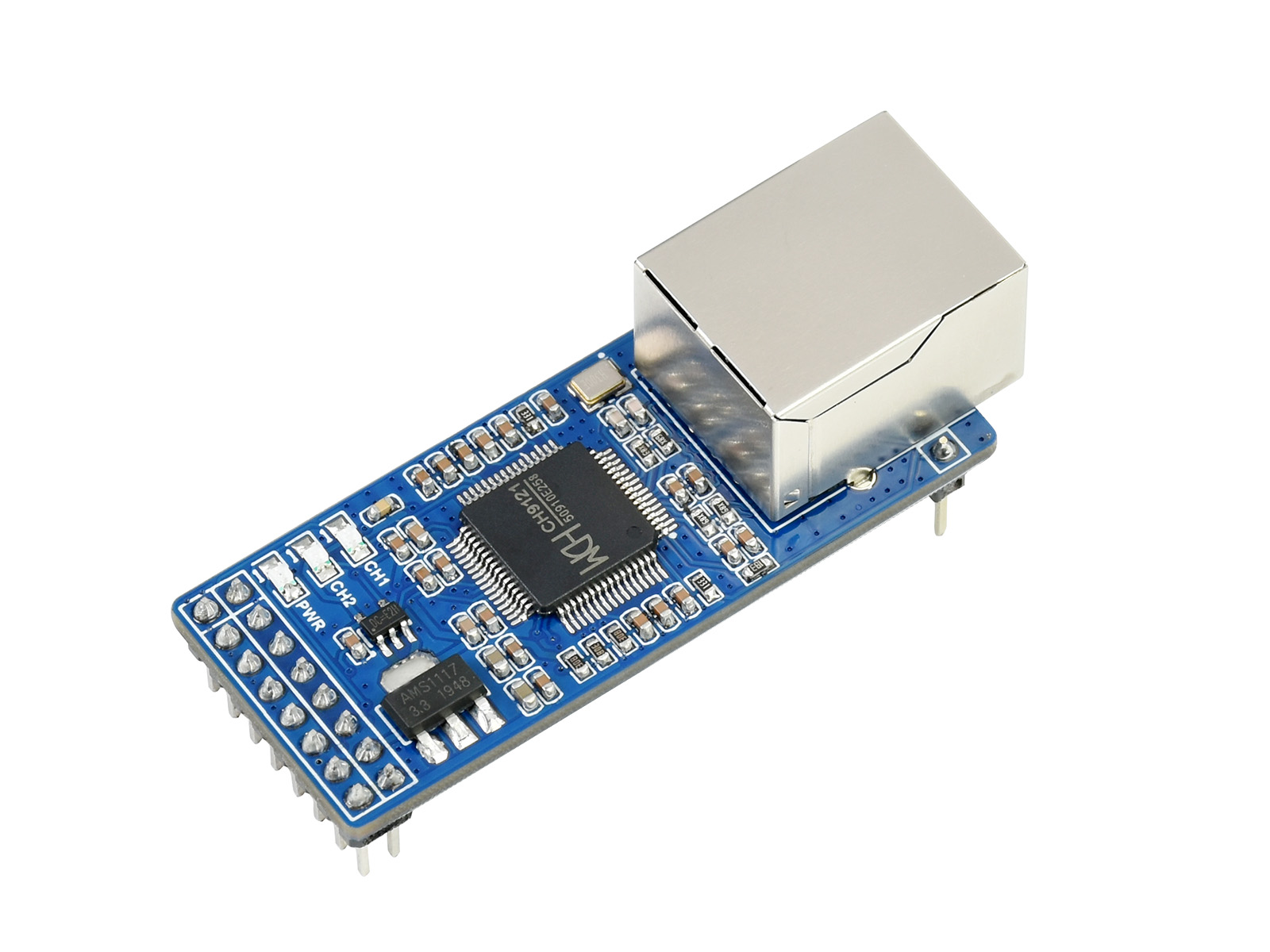

![网络串口透传模块资源简介]()
-
串口 1 连接状态指示灯
-
串口 2 连接状态指示灯
-
电源指示灯
-
CH9121 控制引脚
-
CH9121 驱动芯片
-
AMS1117-3.3V 电源 IC
-
RT9193-18GB 电源 IC
-
以太网接口

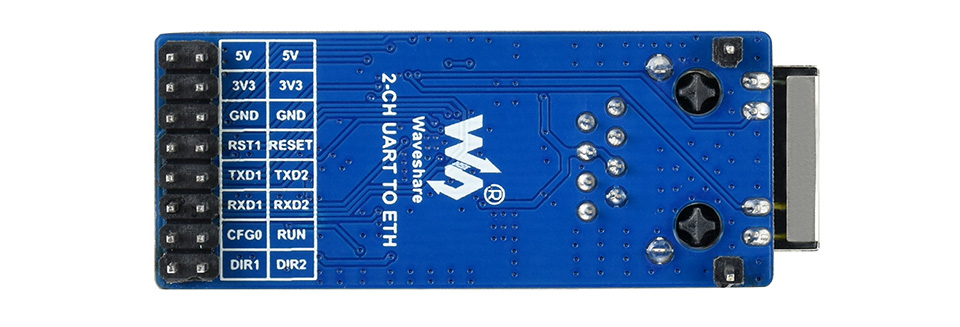

引脚说明
![网络串口透传模块接口定义]()
|
5V
|
电源正，5V/3.3V 任选一个引脚供电即可
|
|
3V3
|
|
GND
|
电源地
|
|
RST1
|
外部复位输入，低电平有效
|
|
RESET
|
恢复出厂设置，芯片上电检测，低电平有效
|
|
TXD1
|
异步串口 1 的串行数据输出（默认开启）
|
|
TXD2
|
异步串口 2 的串行数据输出
（默认关闭）
|
|
RXD1
|
异步串口 1 的串行数据输入（默认开启）
|
|
RXD2
|
异步串口 2 的串行数据输入
（默认关闭）
|
|
CFG0
|
串口配置模式，低电平进入配置，高电平退出配置
|
|
RUN
|
运行状态指示脚
|
|
DIR1
|
控制串口 1 RS485 收发切换（须外接 RS485 接口芯片）
|
|
DIR2
|
控制串口 2 RS485 收发切换（须外接 RS485 接口芯片）
|
产品尺寸
![网络串口透传模块产品尺寸]()
注：部分尺寸为手工测量，会有轻微误差
产品选型
| 型号 |
UART TO ETH |
RS485 TO ETH |
RS485 TO ETH (B) |
RS485 TO WIFI/ETH |
RS232/485 TO ETH |
2-CH UART TO ETH |
| 网络接口 |
| RJ45 以太网 |
10/100Mbps 自适应 |
| WIFI 接口 |
- |
802.11b/g/n 2.4GHz 频段 |
- |
| 串行接口 |
| 类型 |
UART |
RS485 |
RS232+RS485 (可同时工作) |
UART |
| 波特率 |
600bps ~ 460.8Kbps |
600bps ~ 230.4Kbps |
300bps ~ 115.2Kbps |
300bps ~ 460.8Kbps |
600bps ~ 230.4Kbps |
300bps ~ 921.6Kbps |
| 硬件流 |
不支持 |
支持 |
不支持 |
| 数据位 |
5，6，7，8 |
| 停止位 |
1，2 |
| 校验位 |
None，Even，Odd，Space，Mark |
| 接口保护 |
| 电源 |
防反接， ESD 保护，防浪涌 |
| 网口 |
1.5KV 电磁隔离保护 |
| RS485 |
- |
ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 |
2KV 防浪涌 |
防浪涌，防雷保护，过流保护 |
ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 |
- |
| 其它保护 |
- |
- |
- |
- |
防雷保护，过流保护 |
- |
| 工作模式 |
| 类型 |
TCP Server、TCP Client、UDP Server、UDP Client 等 |
| TCP Server |
可自定义连接的 Client 数(1~16) |
支持连接 30 个 Client |
支持连接 24 个 Client |
支持两路 Socket，每路可连接 8 个 Client |
可自定义连接的 Client 数(1~8) |
| 其它 |
| 特色功能 |
自定义心跳包、自定义注册包、自定义网页、类 RFC2217 协议、KeepAlive 机制、超时重启、短连接、网络升级固件 |
KeepAlive 机制，网络固件升级 |
| - |
- |
Modbus 网关、MQTT/JSON 转 Modbus |
Modbus 网关、MQTT、HTTP Client |
Modbus 网关、Websocket (网页转串口) |
- |
| 配置方式 |
内置网页，上位机设置软件，串口指令 |
上位机设置软件，串口指令 |
| 供电电压 |
3.3V/5V |
5~7V |
9~24V |
5~36V |
3.3V/5V |
| 工作电流 |
150mA@5V |
110mA@5V |
TBD |
127mA@5V |
86.5mA@5V |
140mA@5V |
| 工作温度 |
-25～75℃ |
-40～85℃ |
| 存储温度 |
-40～105℃ |
-45～125℃ |
-55℃~125℃ |
