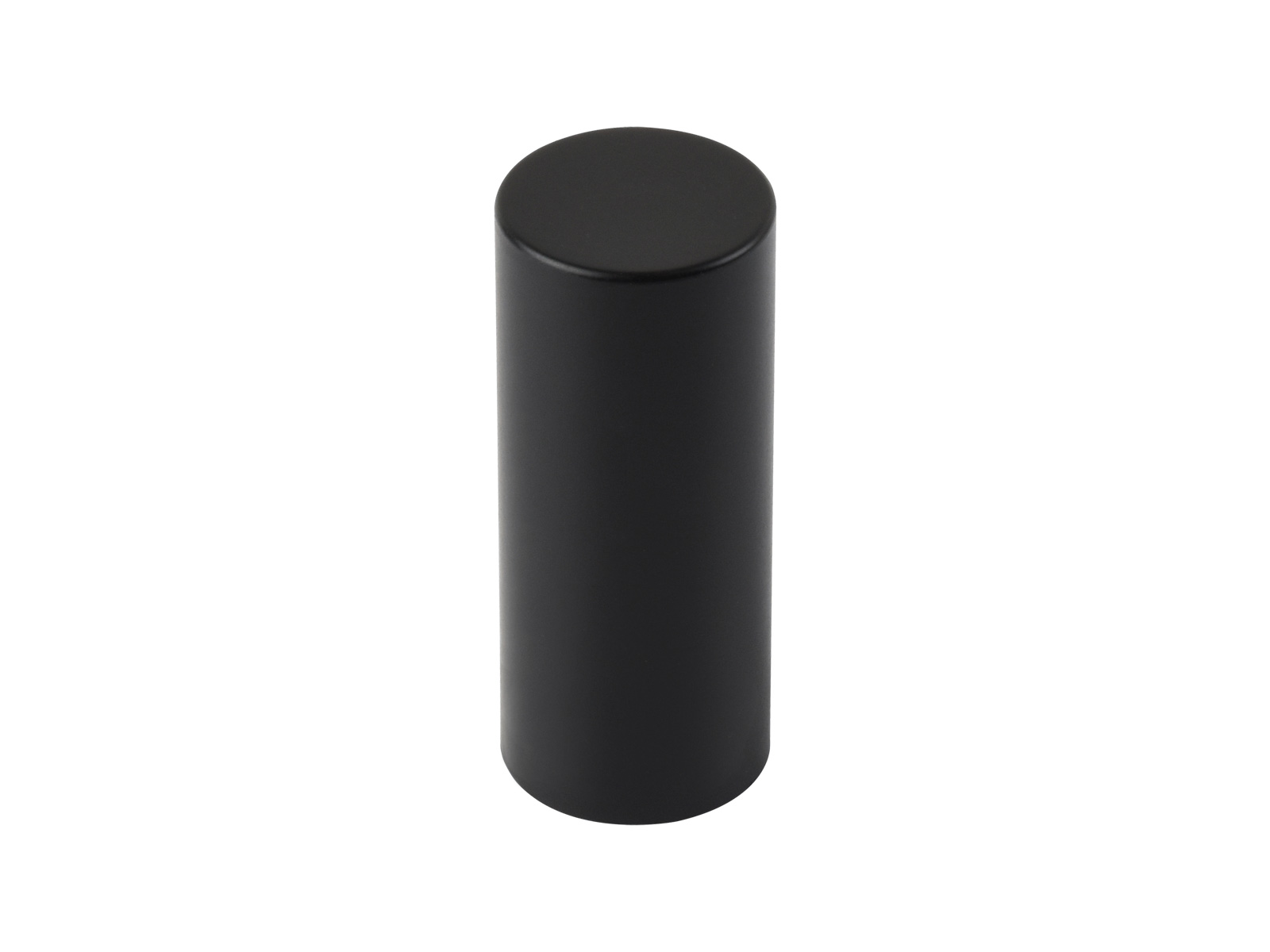

GNSS L1+L2+L5 多星多频 四线螺旋有源精准定位天线 SMA接口 支持多种卫星定位系统 IP67防护
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
GNSS L1+L2+L5 多星多频
四线螺旋有源定位天线
高增益 | 低噪声
支持 GPS、BDS、GLONASS 和 Galileo 多种卫星定位系统

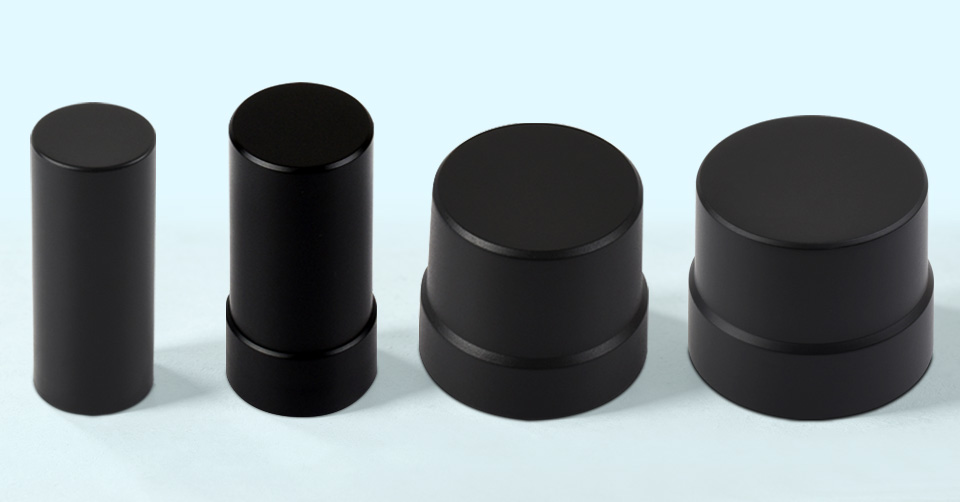

版本选择

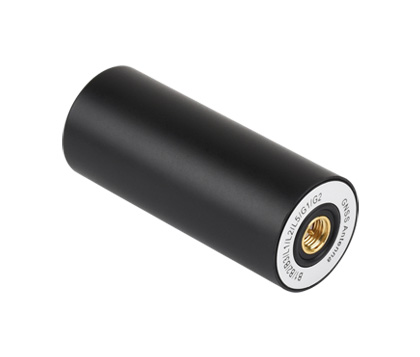

Q23 GNSS Helical Antenna
Q23 版本
小尺寸，轻量便携
Q25 GNSS Helical Antenna
Q25 版本
低功耗，安装灵活
Q39 GNSS Helical Antenna
Q39 版本
多频段，稳定可靠

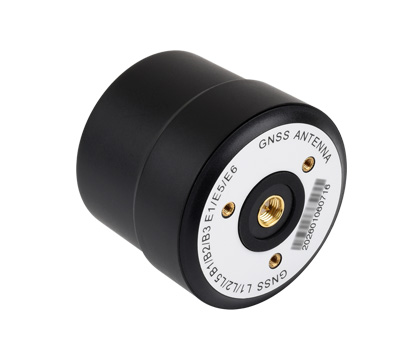

Q50 GNSS Helical Antenna
Q50 版本
高增益，宽频覆盖
产品特性
本产品是一款用于 GNSS 的四线螺旋天线，具有较高的增益和较宽的圆极化覆盖角度。与传统天线相比，可接收更多低仰角卫星信号，从而提升定位性能，适用于智能家居、智慧农业和高精度地图等应用场景。可额外选购带有约 3 米延长线的 SMA 天线吸盘底座，安装方式灵活，可与多种 GNSS 定位模块配套使用。
- 四线螺旋结构，具备宽圆极化覆盖角度，增强低仰角卫星信号接收能力
- 高增益、低噪声系数设计，支持多频多系统 GNSS 信号接收
- 体积小、重量轻，安装方式灵活，适合多种设备和应用场景
- 采用 SMA 接口，支持射频传输及同轴直流偏置馈电功能
- 符合 IP67 防护等级要求，适用于在室外环境下长期稳定工作
产品参数
| 产品型号 | Q23 版本 | Q25 版本 | Q39 版本 | Q50 版本 |
|---|---|---|---|---|
| 天线特性 | ||||
| 天线类型 | 四线螺旋天线 | |||
| 频率范围 | GPS：L1/L2/L5 BDS：B1/B2a/B2b GLONASS：G1/G2 Galileo：E1/E5a/E5b |
GPS：L1/L2/L5 BDS：B1/B2a/B2b/B3i GLONASS：G1/G2 Galileo：E1/E5a/E5b |
GPS：L1/L2/L5 BDS：B1/B2a/B2b/B3i GLONASS：G1/G2 Galileo：E1/E5a/E5b L-Band |
GPS：L1/L2/L5 BDS：B1/B2a/B2b/B3i GLONASS：G1/G2 Galileo：E1/E5a/E5b/E6 L-Band |
| 天线增益 | 2dBi | 2.5dBi | 3dBi | |
| 特性阻抗 | 50Ω | |||
| 极化方式 | RHCP (右旋圆极化) | |||
| 覆盖角度 | 360° | |||
| 输出驻波比 | ≤2 | |||
| 轴比 | ≤3dB | |||
| 尺寸 | 56 × Φ23 (mm) | 58.70 × Φ27.70 (mm) | 40.80 × Φ44.30 (mm) | 42.16 × Φ50 (mm) |
| 放大器特性 | ||||
| 增益 | 28dB | 37dB | 28dB | |
| 噪声系数 | < 1.5dB | < 2dB | ||
| 输出驻波比 | ≤2 | |||
| 工作电压 | 3.3V ~ 16V DC | 3.0V ~ 16V DC | ||
| 工作电流 | 13mA | 15mA | ||
| 其他参数 | ||||
| 连接器类型 | SMA 内针 | |||
| 工作和存储温度 | -40℃ ~ +85℃ | |||
| 防护等级 | IP67 | |||
接线示例

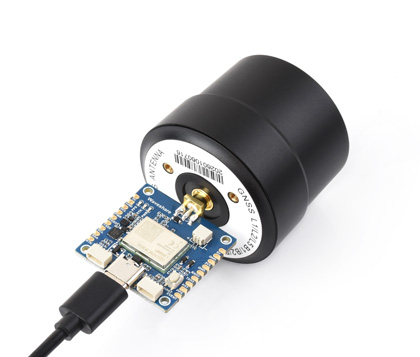

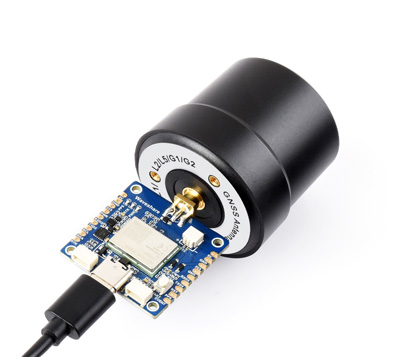

接入 LG290P GNSS RTK Module
Q23 版本
Q25 版本
Q39 版本
Q50 版本

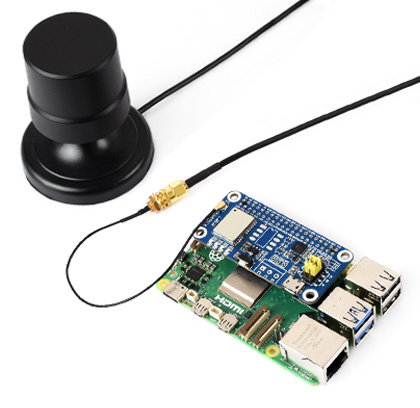

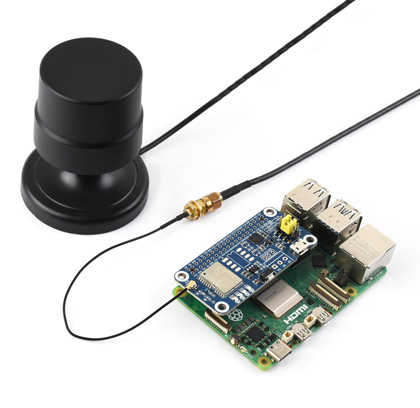

接入 LC29H(XX) GPS/RTK HAT
Q23 版本
Q25 版本
Q39 版本
Q50 版本

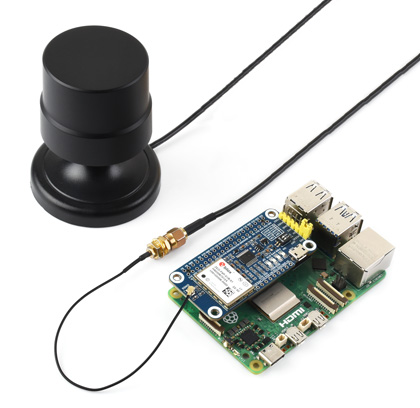

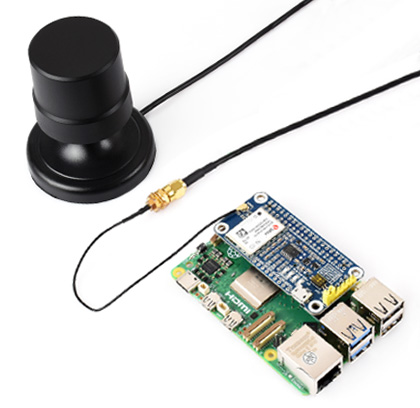

接入 ZED-F9P GPS-RTK HAT
Q23 版本
Q25 版本
Q39 版本
Q50 版本
图片仅供展示，本产品不含树莓派 5、SMA 天线吸盘底座和
RTK 定位模块，详细配置请参考配置清单
应用场景
智能家居
智慧农业
高精度地图

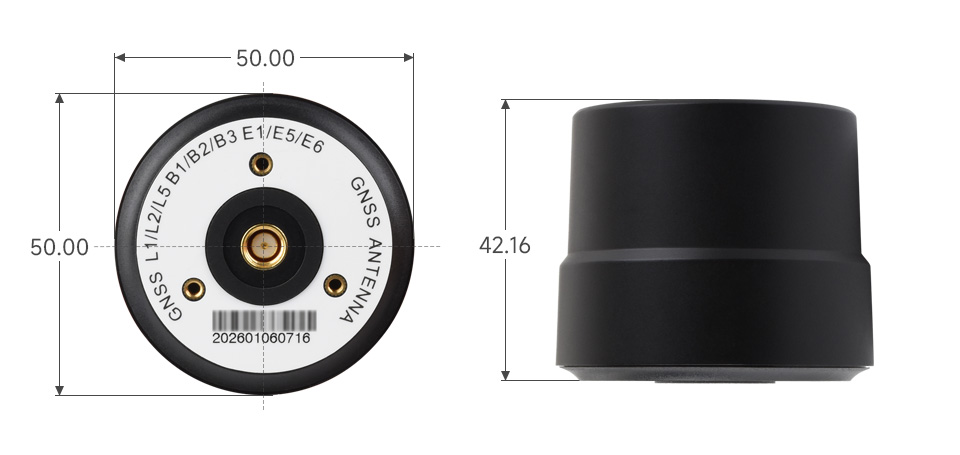

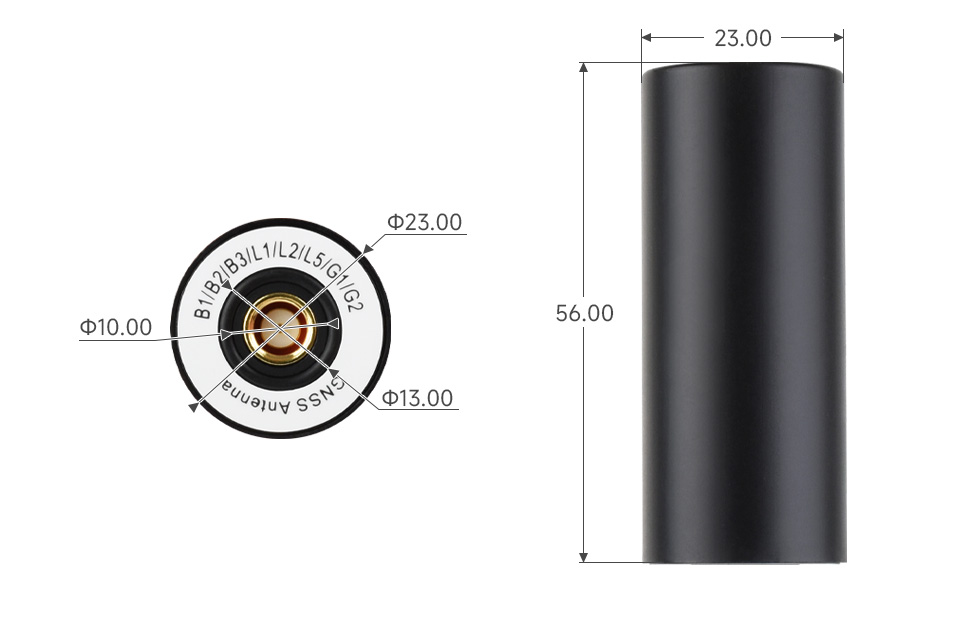

产品尺寸
Q23 版本
Q25 版本
Q39 版本
Q50 版本
