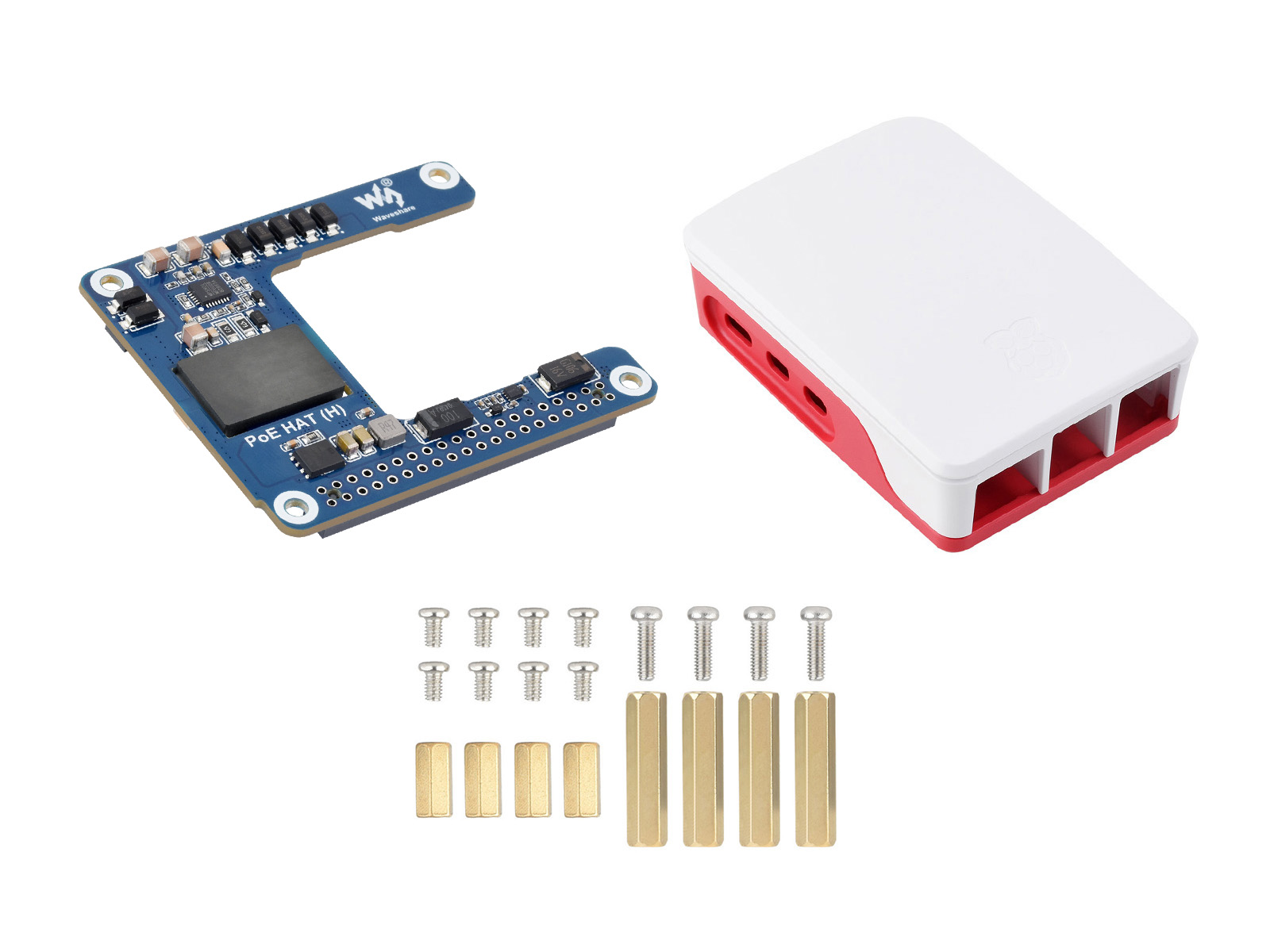

树莓派 5 专用以太网 PoE+ 供电扩展板 5V 5A 性能稳定支持 802.3af/at 网络标准 采用隔离开关模式电源

树莓派 40PIN GPIO 接口，适用于 Raspberry Pi 5 / CM 5，可搭配树莓派官方外壳

缺货

型号
PoE HAT (H) Acce A
SKU
30902
品牌
Waveshare
版本选择
PoE 扩展板 PoE 扩展板 + 树莓派官方外壳
  • 关联商品

树莓派 5 专用以太网 PoE+ 供电扩展板 5V 5A 性能稳定支持 802.3af/at 网络标准 采用隔离开关模式电源

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单

树莓派 5 以太网供电扩展板

适用于 Raspberry Pi 5 / CM 5，支持 IEEE 802.3af/at 网络标准

板载 5V 接口，满足官方外壳使用

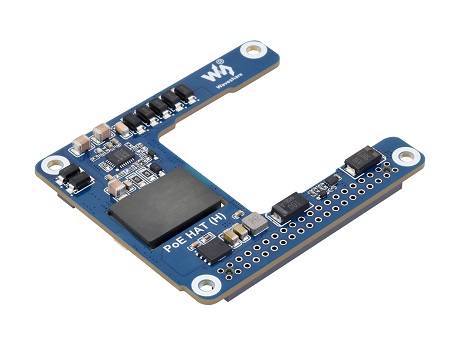

树莓派 5 以太网PoE供电扩展板俯视图

版本选择

树莓派 5 以太网PoE供电扩展板

PoE 扩展板

树莓派 5 以太网PoE供电扩展板装入树莓派5官方外壳

PoE 扩展板
+
树莓派官方外壳 (带风扇)

产品特性

一款适用于 Raspberry Pi 5 / CM 5 的以太网供电 (PoE+) 扩展板，支持 IEEE 802.3af/at 网络标准。适合搭配支持 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机一起使用，只需一根网线接入即可让树莓派实现联网和供电。

  • 基于树莓派 40PIN GPIO 接口
  • 支持 PoE+ 以太网供电，支持 IEEE 802.3af/at PoE / PoE+ 网络标准
  • 板载进口 IC 方案，PoE 供电性能更稳定
  • 采用隔离开关模式电源
  • 小巧易组装

产品参数

PoE 扩展板
PoE 电源输入 38V ~ 57V 直流输入
电源输出 GPIO 排针：5V ±5% 5A (MAX)
产品尺寸 56.5 × 65.0 (mm)
网络标准 支持 IEEE 802.3af/at PoE / PoE+
树莓派官方外壳内置风扇
输入电压 5V DC (通过 Raspberry Pi 5 风扇接口供电)
风扇速度控制 脉冲宽度调制控制，带转速计
风量 2.79 CFM (Max)
风扇转速 8000 RPM ± 15%（Max）
外壳材料 ABS (底座、框架、盖子) 和 PC (风扇组件)

适用于 Raspberry Pi 5 / CM 5

基于树莓派 40PIN GPIO 接口设计，方便组装到官方外壳

树莓派 5 以太网PoE供电扩展板安装在树莓派5上，接入树莓派40PIN GPIO接口，不占空间

支持 PoE / PoE+ 以太网供电

只需一根网线接入 PoE 设备
即可让 Raspberry Pi 5 / CM 5 实现联网和供电

树莓派 5 以太网PoE供电扩展板接入PoE设备，实现网线供电

图片仅供展示，本产品不配套树莓派 5 和 120W 交换机

搭配官方外壳

介绍如何安装树莓派5以太网PoE供电扩展板到树莓派5官方外壳

搭配官方散热器

介绍如何安装树莓派5以太网PoE供电扩展板到树莓派5官方外壳

图片仅供展示，本产品不含树莓派 5 和散热器，详细配置请参考配置清单

应用展示

使用本产品，可以使用带有 PoE 功能的网线直接给
Raspberry Pi 5 / CM 5 供电

使用以太网PoE供电扩展板的树莓派5接入显示屏的应用展示

图片仅供展示，详细配置请参考配置清单

产品尺寸

树莓派 5 以太网PoE供电扩展板外形尺寸

选型对比

型号 适用主板 PoE 标准 PoE 电源输出 特点
Raspberry Pi PoE+ HAT Pi 3B+/4B/CM 4 802.3af/at 5V 4A 树莓派官方出品(二代)
PoE HAT (B) 802.3af 5V 2.5A 带 OLED 显示屏，可拓展 I/O 口
PoE HAT (C) 802.3af/at 5V 4A / 12V 2A 大功率，实惠
PoE HAT (D) 802.3af 5V 2.5A 小巧，实惠，可搭配树莓派官方外壳一起使用
PoE HAT (E) 802.3af 5V 2.5A 体积更小，实惠，可搭配树莓派官方外壳一起使用
PoE HAT (F) Pi 5/CM 5 802.3af/at 5V 4.5A / 12V 2A 配有金属散热片，大功率，实惠
PoE HAT (G) 802.3af/at 5V 5A (MAX) 小巧易组装，大功率，可搭配树莓派官方外壳一起使用
PoE HAT (H) 802.3af/at 5V 5A (MAX) 小巧易组装，大功率，隔离型，可搭配树莓派官方外壳一起使用
PoE HAT (J) 802.3af/at 5V 5A (MAX) 小巧易组装，大功率，隔离型，可搭配树莓派官方外壳一起使用

产品资料

资料路径：www.waveshare.net/wiki/PoE_HAT_(H)_

配置清单

  1. PoE HAT (H) × 1
  2. 树莓派 5 官方外壳 × 1
  3. 螺丝包 × 1
