2.9寸Pico电子墨水屏扩展板 e-paper 296×128分辨率 SPI通信

黑白、灰度级别2、可视角度>170°

型号 Pico-ePaper-2.9

SKU 19408

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

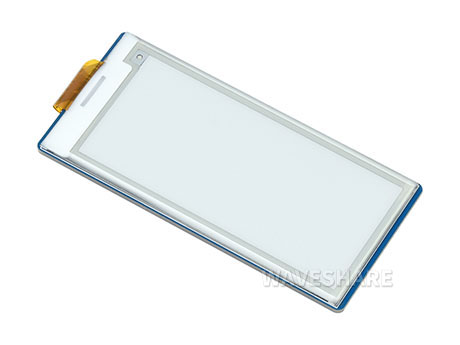

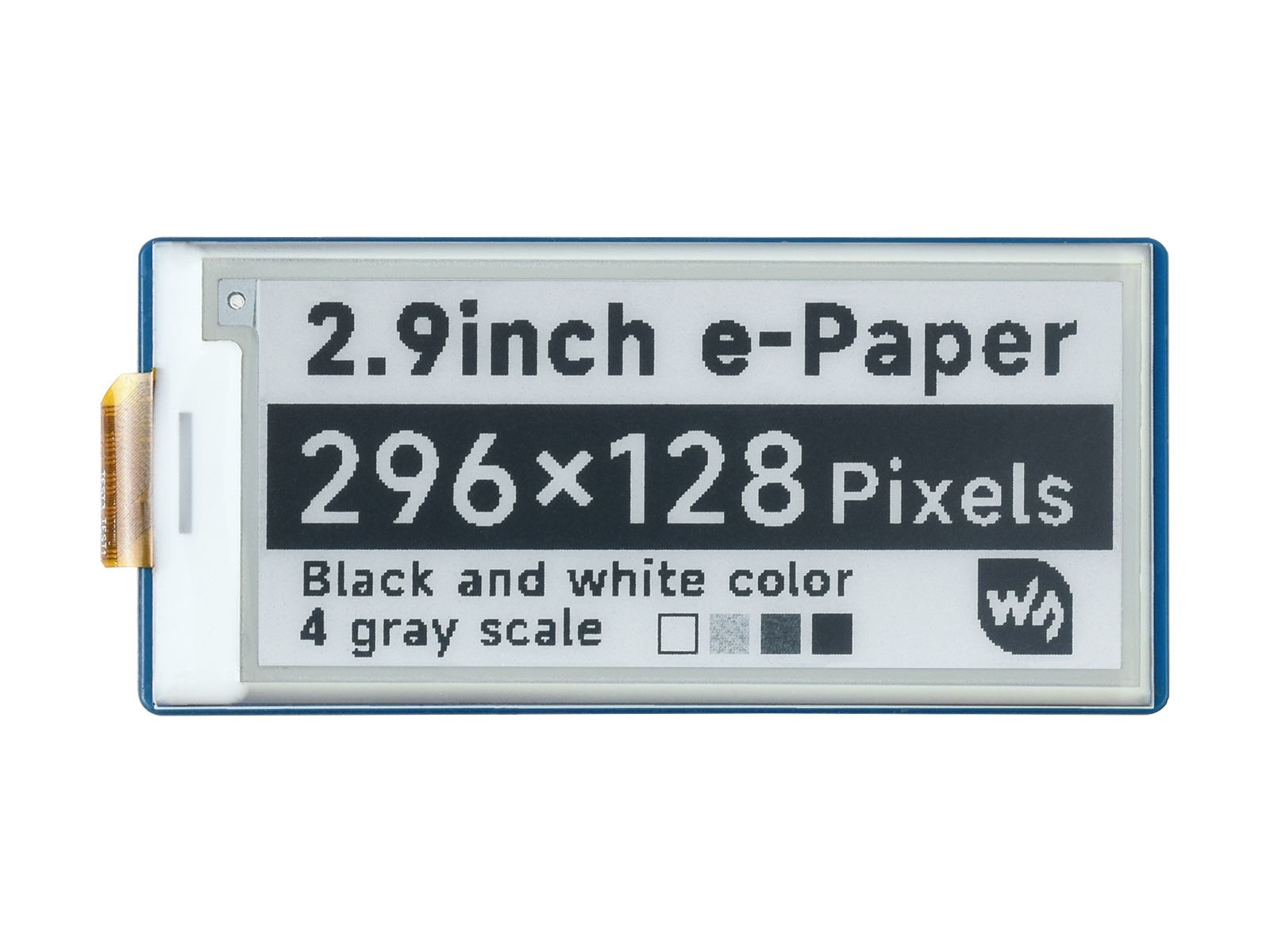

2.9 英寸墨水屏 Pico 扩展板

支持局部刷新,功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
2.9 英寸 LCD Pico 扩展板
  • 尺寸2.9 英寸

  • 分辨率296 × 128

  • 可视角度 >170°

  • 显示颜色 黑、白

  • 灰度级别 2

  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 阅读体验 舒适阅读
    无蓝光
  • 显示环境 环境光下可见

  • 显示方式 反射式,不主
     动发光
  • 耗电量 超低耗电

  • 显示时间 持续显示
    不耗电
  • 局部刷新 支持局部刷新


我的特点


  • • 无需背光,断电可长时间保持最后一屏的显示内容
  • • 功耗非常低,基本只在刷新时耗电
  • • 使用 SPI 控制,确保不会占用太多接口引脚资源
  • • 板载电平转换芯片,可兼容 3.3V 和 5V 单片机接口
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数


工作电压 3.3V/5V 灰度等级 2
通信接口 3-wire SPI、4-wire SPI 局部刷新 0.3s
外形尺寸 82.00 × 38.00mm 全局刷新 2s
显示尺寸 66.89 × 29.05mm 刷新功耗 26.4mW(typ.)
点距 0.226 × 0.227mm 休眠电流 <0.01uA(接近0)
分辨率 296 × 128pixels 可视角度 >170°
显示颜色 黑、白

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移,在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到 180°。因其媲美传统纸张的显示效果,常被用于阅读器之类的应用。

2.9 英寸 LCD Pico 扩展板的优势

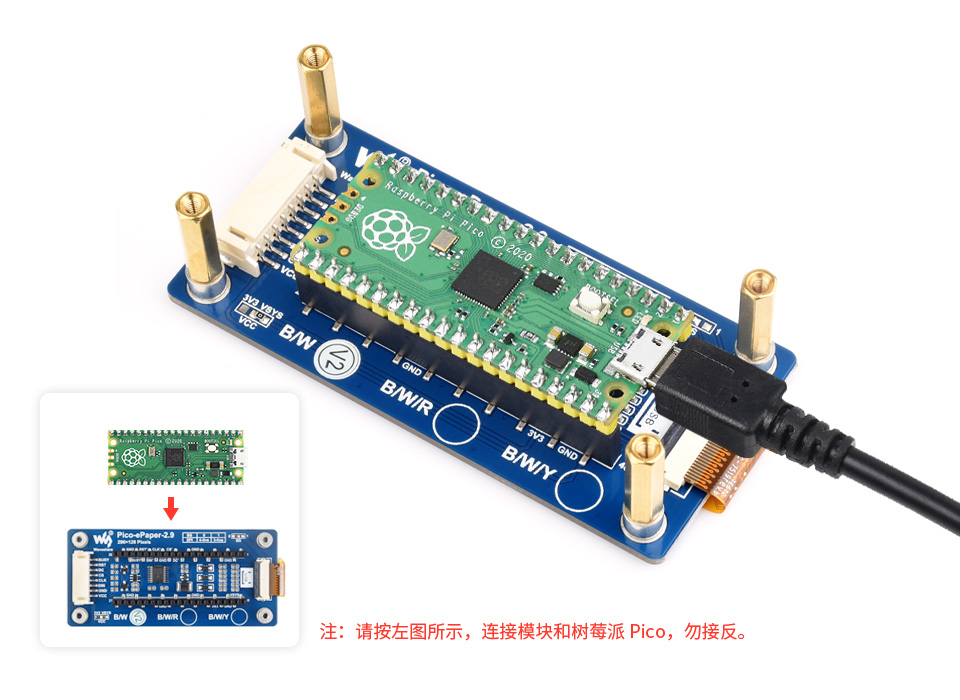

基于树莓派 Pico 接口设计


适用于 Raspberry Pi Pico 系列主板,板载排母,可以直接连接

72.9 英寸 LCD Pico 扩展板接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

板载电平转换芯片


可兼容 3.3V 和 5V 单片机接口

72.9 英寸 LCD Pico 扩展板板载电平转换芯片

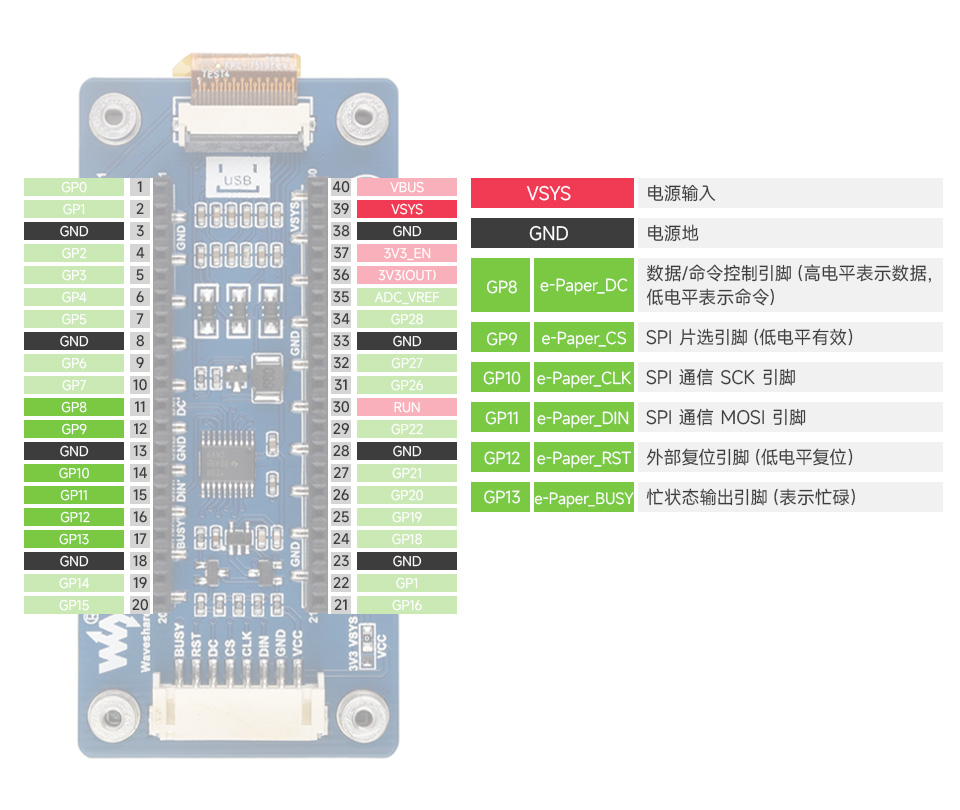

接口定义


2.9 英寸 LCD Pico 扩展板引脚排列介绍

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

2.9 英寸 LCD Pico 扩展板应用场景

我的尺寸

5.83英寸电子墨水屏尺寸

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新*
时间(s)
局部
刷新
控制
接口
Pico-ePaper-2.13 黑、白 2 250 × 122 48.55 × 23.70 65.00 × 30.50 2 SPI
Pico-ePaper-2.13-B 红、黑、白 2 212 × 104 48.55 × 23.71 65.00 × 30.50 15 SPI
Pico-ePaper-2.9 黑、白 2 296 × 128 66.89 × 29.05 82.00 × 38.00 2 SPI
Pico-ePaper-2.9-B 红、黑、白 2 296 × 128 66.90 × 29.06 82.00 × 38.00 15 SPI

*刷新时间:此处指全局刷新时间,即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在 0.3 秒左右

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-ePaper-2.9 × 1
  2. 六角铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
