2.66寸Pico电子墨水屏扩展板 e-paper 296×152分辨率 SPI通信

支持局部刷新,黑白、灰度级别2、可视角度>170°
价格
原价
型号
Pico-ePaper-2.66
SKU
20052
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

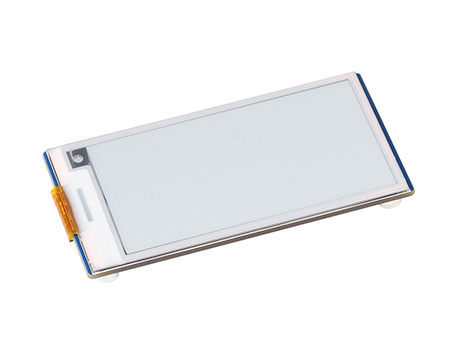

2.66 英寸墨水屏 Pico 扩展板

支持局部刷新,功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
2.66 英寸 LCD Pico 扩展板
  • 尺寸2.66 英寸

  • 分辨率296 × 152

  • 可视角度 >170°

  • 显示颜色 黑、白

  • 灰度级别 2

  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 阅读体验 舒适阅读
    无蓝光
  • 显示环境 环境光下可见

  • 显示方式 反射式,不主
     动发光
  • 耗电量 超低耗电

  • 显示时间 持续显示
    不耗电
  • 局部刷新 支持局部刷新


我的特点


  • • 无需背光,断电可长时间保持最后一屏的显示内容
  • • 功耗非常低,基本只在刷新时耗电
  • • 使用 SPI 控制,确保不会占用太多接口引脚资源
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数


工作电压 3.3V 显示颜色 黑、白
分辨率 296 × 152pixels 灰度等级 2
通信接口 3-wire SPI、4-wire SPI 可视角度 >170°
局部刷新 0.3s 全局刷新 5s
外形尺寸 74.00 × 37.50mm 显示尺寸 60.088 × 30.704mm
刷新功耗 42.4mW(typ.) 休眠电流 <0.01uA(接近0)
点距 0.203 × 0.202mm

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移,在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到 180°。因其媲美传统纸张的显示效果,常被用于阅读器之类的应用。

2.66 英寸 LCD Pico 扩展板的优势

基于树莓派 Pico 接口设计


适用于 Raspberry Pi Pico 系列主板,板载排母,可以直接连接

2.66 英寸 LCD Pico 扩展板接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

接口定义


2.66 英寸 LCD Pico 扩展板引脚排列介绍

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

2.66 英寸 LCD Pico 扩展板应用场景

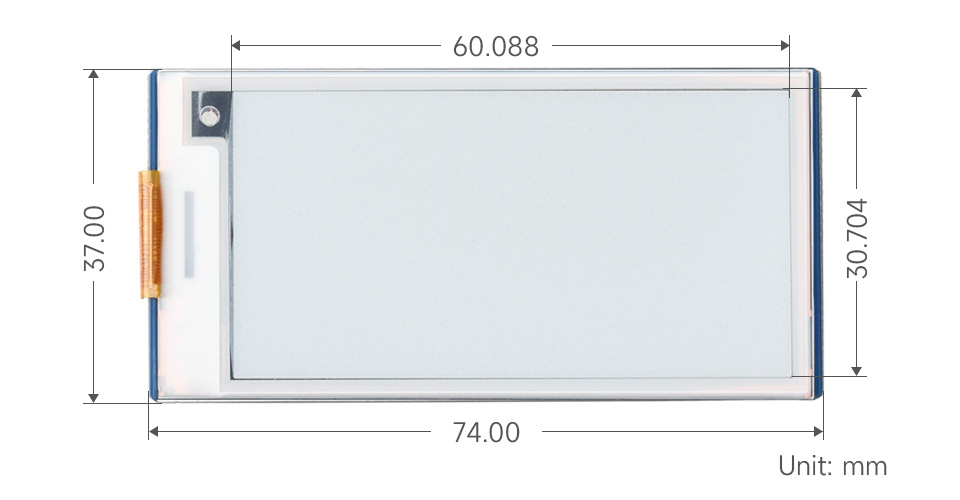

我的尺寸

2.66英寸电子墨水屏尺寸

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 全局刷新
时间(s)*
局部
刷新
特性 控制
接口
Pico-ePaper-2.13 黑、白 2 250 × 122 48.55 × 23.70 2 - SPI
Pico-ePaper-2.13-B 红、黑、白 2 212 × 104 48.55 × 23.71 15 - - SPI
Pico-ePaper-2.13-D 黑、白 2 212 × 104 48.55 × 23.71 2 柔性 SPI
Pico-ePaper-2.66 黑、白 2 296 × 152 60.088 × 30.704 5 - SPI
Pico-ePaper-2.66-B 红、黑、白 2 296 × 152 60.088 × 30.704 15 - - SPI
Pico-ePaper-2.7 黑、白 4 264 × 176 57.288 × 38.192 6 - 按键 SPI
Pico-ePaper-2.9 黑、白 2 296 × 128 66.89 × 29.05 2 - SPI
Pico-ePaper-2.9-B 红、黑、白 2 296 × 128 66.90 × 29.06 15 - - SPI
Pico-ePaper-2.9-D 黑、白 2 296 × 128 66.90 × 29.06 2 柔性 SPI
Pico-CapTouch-ePaper-2.9 黑、白 2 296 × 128 66.89 × 29.05 2 触摸 SPI
Pico-ePaper-3.7 黑、白 4 480 × 280 81.12 × 47.32 3 - SPI
Pico-ePaper-4.2 黑、白 4 400 × 300 84.8 × 63.6 4 - 按键 SPI
Pico-ePaper-4.2-B 红、黑、白 2 400 × 300 84.8 × 63.6 15 - 按键 SPI
Pico-ePaper-5.65 7色 2 600 × 448 114.9 × 85.8 <35 - 彩色 SPI
Pico-ePaper-5.83 黑、白 2 648 × 480 119.232 × 88.320 5 - - SPI
Pico-ePaper-5.83-B 红、黑、白 2 648 × 480 119.232 × 88.320 20 - - SPI
Pico-ePaper-7.5 黑、白 2 800 × 480 163.20 × 97.92 5 - - SPI
Pico-ePaper-7.5-B 红、黑、白 2 800 × 480 163.20 × 97.92 16 - - SPI

*全局刷新时间:即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在 0.3 秒左右
