SIM7020C树莓派Pico NB-IoT扩展板 国内全网通

B1/B3/B5/B8频段、云平台通信、nano SIM卡槽

已停产

型号
Pico-SIM7020C-NB-IoT
SKU
19621
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 Pico NB-IoT 扩展板

板载 SIM7020C,支持 B1/B3/B5/B8 频段,国内 NB-IoT 全网通

树莓派 Pico NB-IoT 扩展板主图

产品特性

本产品是一款具有 NB-IoT (窄带物联网) 功能的树莓派 Pico 扩展板,国内 NB-IoT 全网通,串口 AT 指令控制,支持 HTTP/MQTT/LWM2M/COAP 等协议通信。具有低延迟、低功耗、广覆盖和低成本等优点,非常适用于如智能仪表、资产跟踪和远程监控等物联网应用。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • UART 接口通信,串口 AT 指令控制,支持多种通信协议和多个云平台
  • 板载 3.7V 锂电池接口及充电电路,可外接可充电锂电池实现外部供电,支持边充边放
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载 nano SIM 卡槽,国内支持电信/联通/移动的 NB-IoT 专用卡
  • 提供完善的配套资料手册 (MicroPython 示例程序和使用手册等)

产品参数

产品型号 SIM868 SIM7080G SIM7020C / SIM7020E
工作频段
NB-IoT 不支持 B1/B2/B3/B4/B5/B8/B12/
B13/B18/B19/B20/B25/B26
/B28/B66/B71/B85
SIM7020C:
LTE-FDD:B1/B3/B5/B8
SIM7020E:
LTE-FDD:B1/B3/B5/B8/B20/B28
Cat-M 不支持 B1/B2/B3/B4/B5/B8/B12/B13
/B14/B18/B19/B20/B25/
B26/B27/B28/B66/B85
不支持
2G GSM 850/EGSM 900/DCS
1800/PCS 1900 MHz
不支持 不支持
GNSS GPS, GLONASS, BeiDou GPS, GLONASS, BeiDou, Galileo 不支持
适用地区 大部分国家和地区 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚
数据传输
NB-IoT(Kbps) - 136(DL)/150(UL) 26.15(DL)/62.5(UL)
Cat-M(Kbps) - 589(DL)/1119(UL) -
2G(Kbps) 85.6(DL)/85.6(UL) - -
其他参数
通信协议 TCP/UDP/HTTP/SSL/FTP
/POP3/SMTP/MQTT等
TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT 等
供电方式 通过锂电池接口或 Raspberry Pi Pico 的 USB 口
锂电池接口 3.7V ~ 4.2V
逻辑电平 3.3V
单模组耗流 空闲模式:12mA 空闲模式:10mA 空闲模式:5.6mA
休眠模式:0.65mA 休眠模式:1.2mA 休眠模式:0.4mA
Backup 模式:8uA PSM 模式:3.2uA PSM 模式:3.4uA
音频输入输出 板载麦克风,带喇叭输出 不支持
指示灯 NET:网络指示灯
Charge:充电指示灯
开关 锂电池和USB供电开关 锂电池供电开关
SIM 卡 2G卡,国内仅支持移动卡
(1.8V / 3V)
NB-IoT / Cat-M卡 (仅支持 1.8V) NB卡(1.8V / 3V)
天线接口 LTE、GNSS、BT LTE、GNSS LTE
产品尺寸 76.15 × 24.00mm 73.5 × 24.00mm

基于树莓派 Pico 接口设计

可直接贴片焊接 Pico,也可焊接排座后插入 Pico 主板

树莓派 Pico NB-IoT 扩展板基于树莓派 Pico 接口设计

排针焊接排座焊接

树莓派 Pico NB-IoT 扩展板基于树莓派 Pico 接口设计

外接扩展板效果图一外接扩展板效果图二

本产品不配套 Raspberry Pi Pico,默认出货不焊接排针或排座

云平台通信

支持 TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS 等通信协议

树莓派 Pico NB-IoT 扩展板提供 Pico 编程接口

实例演示

树莓派 Pico 通过 NB-IoT 联网 HTTP GET 获取天气信息,同时把 Pico 上的
温度信息 HTTP POST 推送到服务器上,通过网页实时显示出来

树莓派 Pico NB-IoT 扩展板时间准确 走时静音

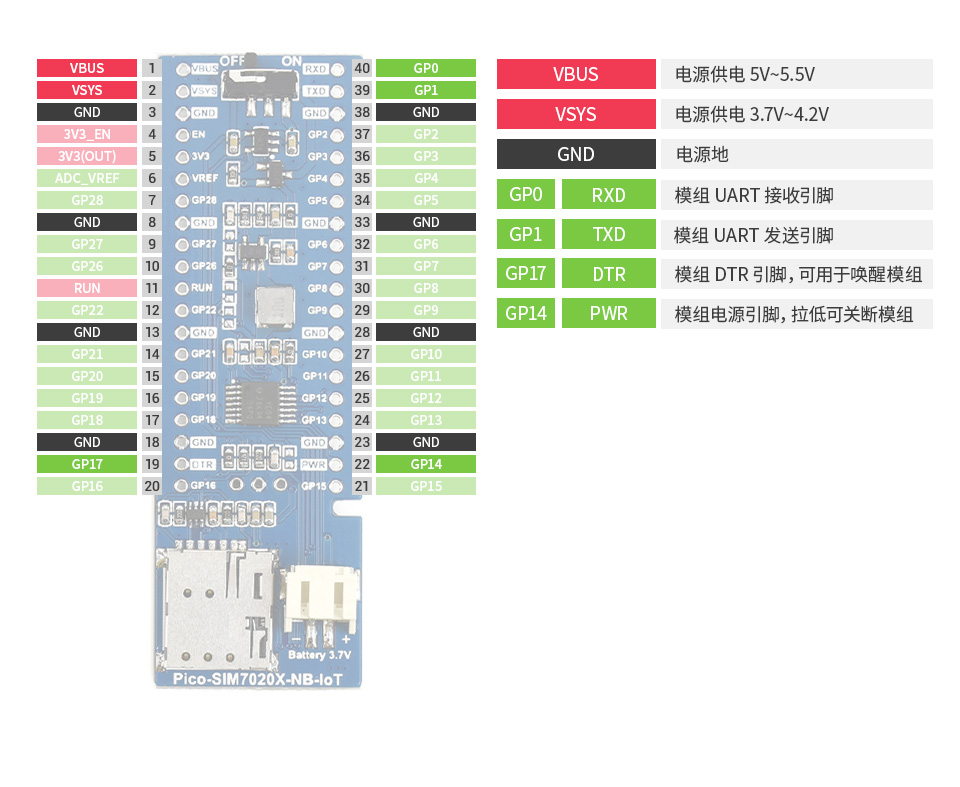

接口定义

树莓派 Pico NB-IoT 扩展板 USB 接口供电并调试

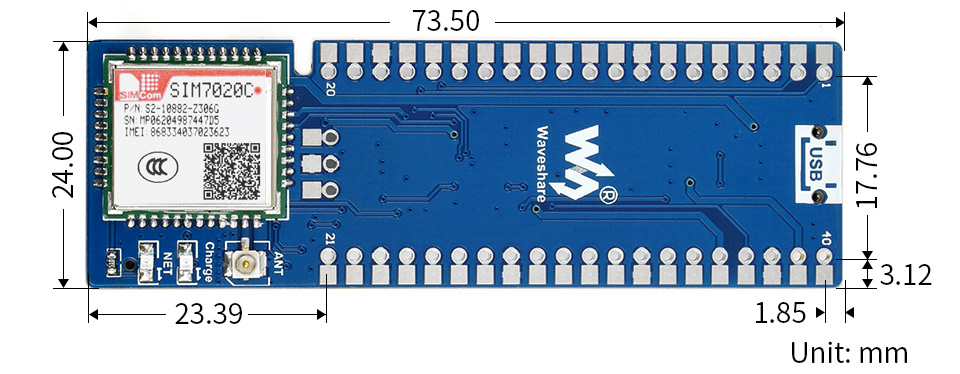

产品尺寸

树莓派 Pico NB-IoT 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

配置清单

  1. Pico-SIM7020C-NB-IoT × 1

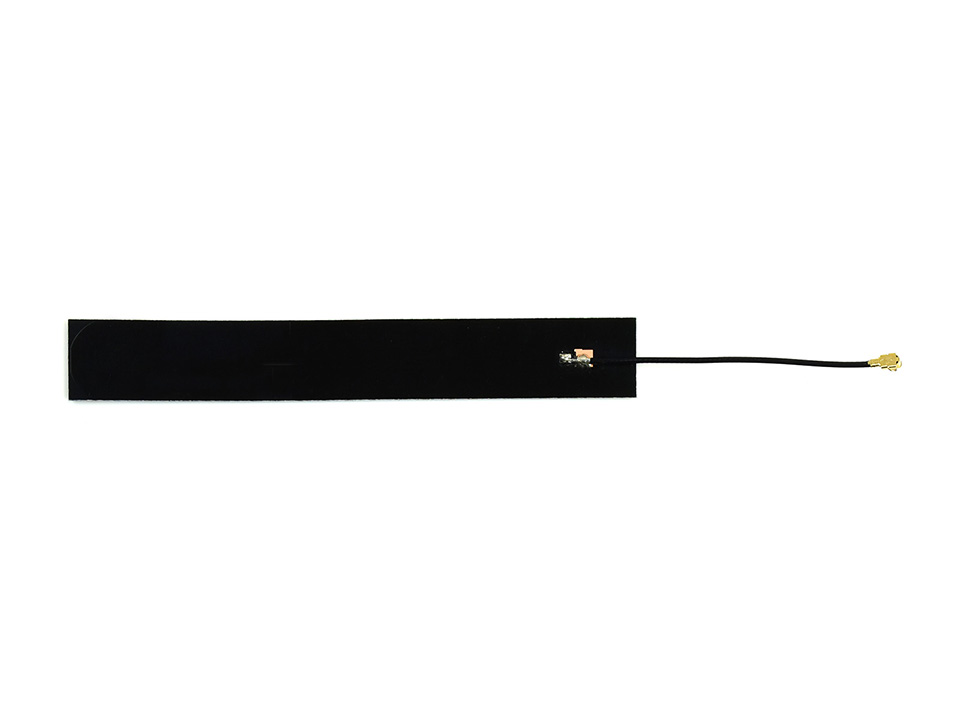

  2. 天线 × 1
  3. 移动NB卡 × 1

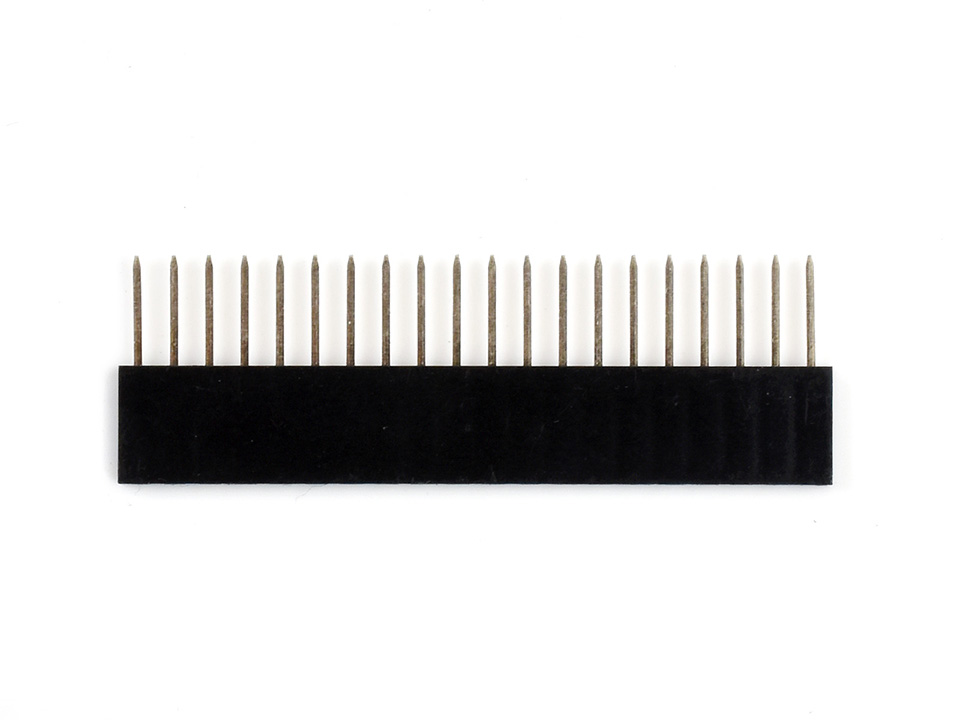

  4. 20PIN直排座 × 2

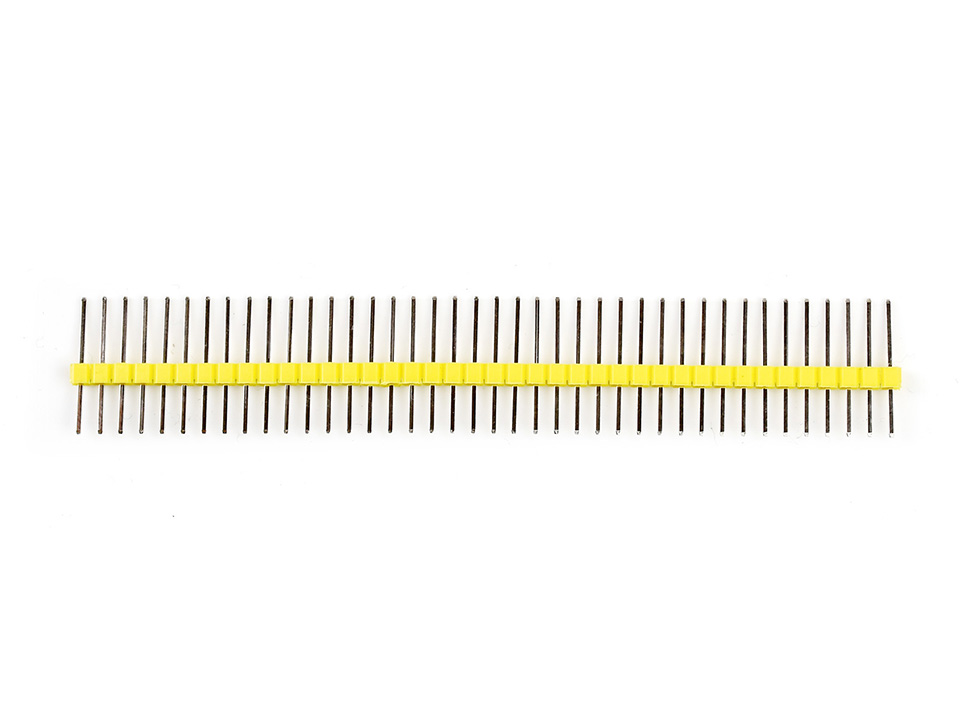

  5. 40PIN直排针 × 1

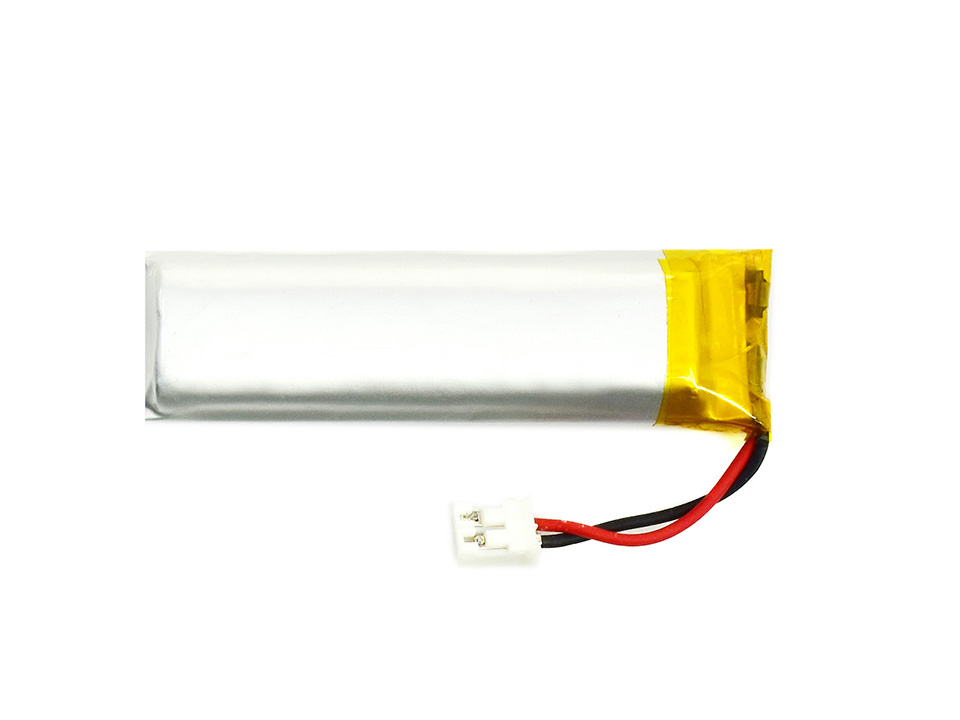

  6. 3.7V可充电锂电池 × 1
