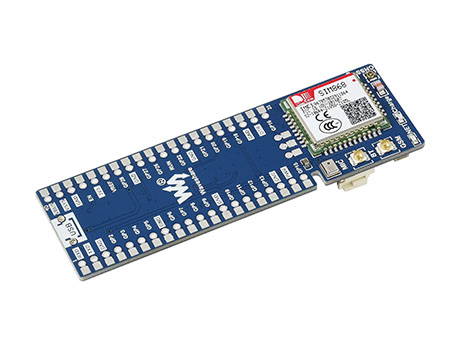

树莓派Pico GSM/GPRS/GNSS扩展板 SIM868模组

串口 AT 指令控制,支持2G上网、云平台通信、全球定位、打电话、蓝牙通信、发短信/邮件/彩信
价格
原价
型号
Pico-SIM868-GSM/GPRS/GNSS
SKU
20268
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

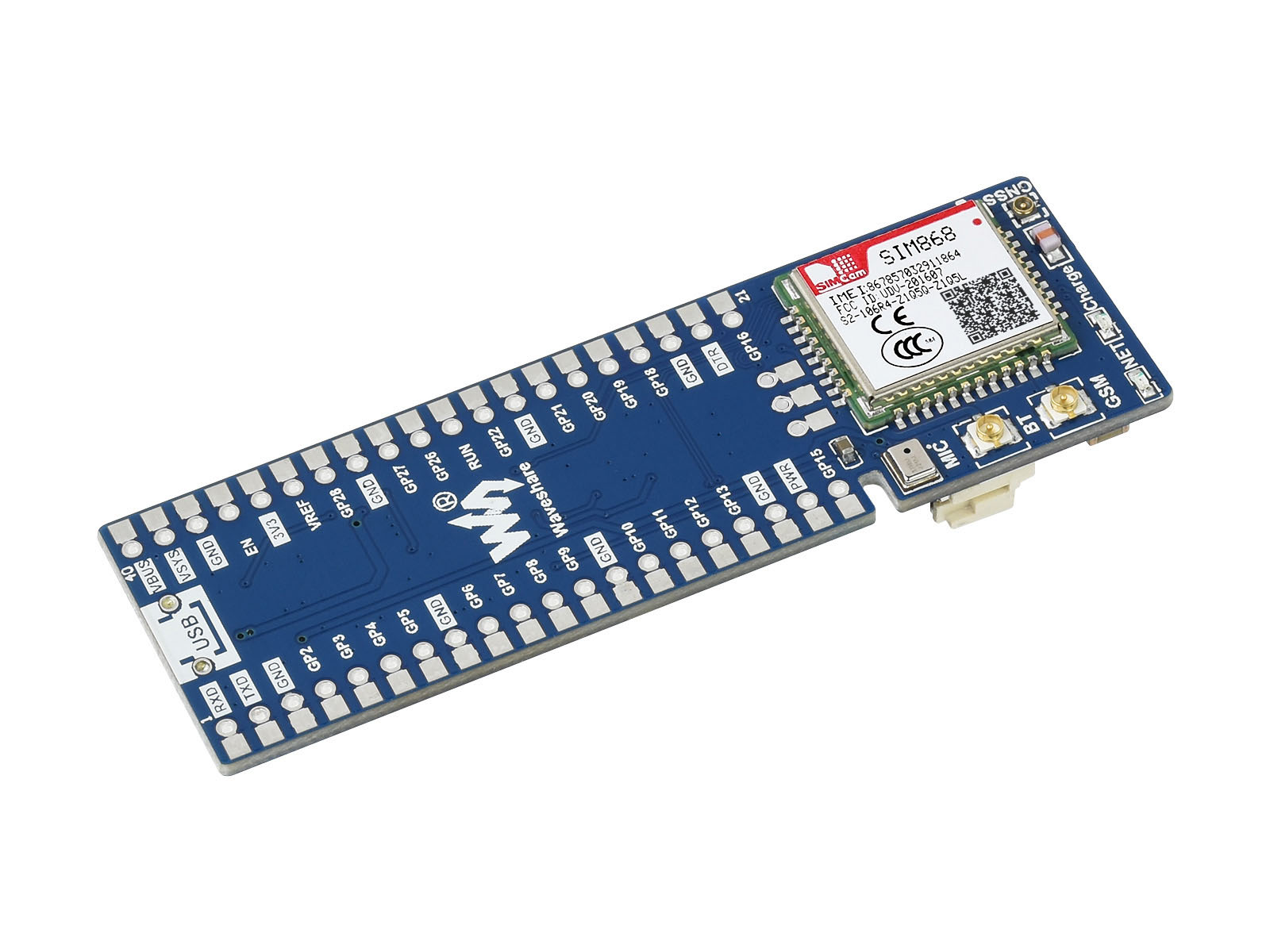

树莓派Pico GSM/GPRS/GNSS
扩展板

板载 SIM868,支持2G上网,打电话,发短信,GNSS定位和蓝牙数据传输

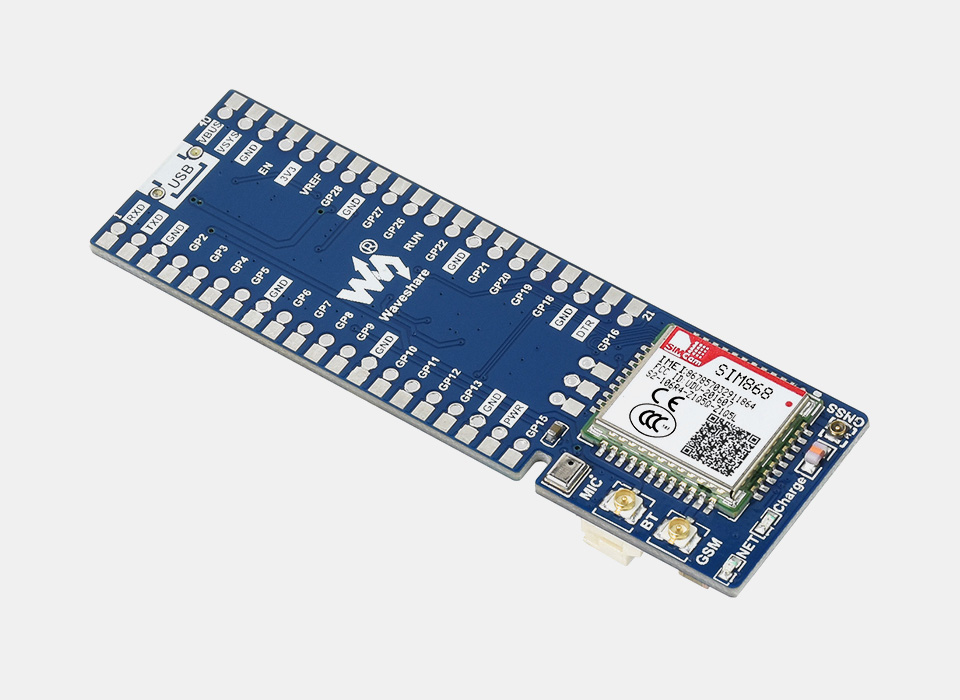

树莓派 Pico GSM/GPRS/GNSS扩展板主图

产品特性

我是一款具有GSM(全球移动通信系统)、GPRS(通用分组无线服务)、GNSS(全球导航卫星系统)和Bluetooth(蓝牙)功能的树莓派Pico扩展板。我,体积小巧、功耗低、功能强大!带上我,你的树莓派Pico将可以轻松实现打电话,发短信,2G上网,全球定位,蓝牙数据传输等功能。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • UART 接口通信,串口 AT 指令控制
  • 支持短信、电话、GPRS、DTMF、HTTP、FTP、彩信、邮件等功能
  • 支持蓝牙3.0,可进行蓝牙数据传输
  • 支持RTC实时时钟,带可充电锂电池
  • 板载 3.7V 锂电池接口及充电电路,可外接可充电锂电池实现外部供电,支持边充边放
  • 支持麦克风和喇叭接口,可用于打电话
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载 nano SIM 卡槽,国内支持移动的2G或4G卡*
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

*:国内电信和联通已2G退网,目前只支持使用移动卡进行2G上网、打电话和短信收发。

产品参数

产品型号 SIM868 SIM7080G SIM7020C / SIM7020E
工作频段
NB-IoT 不支持 B1/B2/B3/B4/B5/B8/B12/
B13/B18/B19/B20/B25/B26
/B28/B66/B71/B85
SIM7020C:
LTE-FDD:B1/B3/B5/B8
SIM7020E:
LTE-FDD:B1/B3/B5/B8/B20/B28
Cat-M 不支持 B1/B2/B3/B4/B5/B8/B12/B13
/B14/B18/B19/B20/B25/
B26/B27/B28/B66/B85
不支持
2G GSM 850/EGSM 900/DCS
1800/PCS 1900 MHz
不支持 不支持
GNSS GPS, GLONASS, BeiDou GPS, GLONASS, BeiDou, Galileo 不支持
适用地区 大部分国家和地区 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚
数据传输
NB-IoT(Kbps) - 136(DL)/150(UL) 26.15(DL)/62.5(UL)
Cat-M(Kbps) - 589(DL)/1119(UL) -
2G(Kbps) 85.6(DL)/85.6(UL) - -
其他参数
通信协议 TCP/UDP/HTTP/SSL/FTP
/POP3/SMTP/MQTT等
TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT 等
供电方式 通过锂电池接口或 Raspberry Pi Pico 的 USB 口
锂电池接口 3.7V ~ 4.2V
逻辑电平 3.3V
单模组耗流 空闲模式:12mA 空闲模式:10mA 空闲模式:5.6mA
休眠模式:0.65mA 休眠模式:1.2mA 休眠模式:0.4mA
Backup 模式:8uA PSM 模式:3.2uA PSM 模式:3.4uA
音频输入输出 板载麦克风,带喇叭输出 不支持
指示灯 NET:网络指示灯
Charge:充电指示灯
开关 锂电池和USB供电开关 锂电池供电开关
SIM 卡 2G卡,国内仅支持移动卡
(1.8V / 3V)
NB-IoT / Cat-M卡 (仅支持 1.8V) NB卡(1.8V / 3V)
天线接口 LTE、GNSS、BT LTE、GNSS LTE
产品尺寸 76.15 × 24.00mm 73.5 × 24.00mm

基于树莓派 Pico 接口设计

可直接贴片焊接 Pico,也可焊接排座后插入 Pico 主板

树莓派 Pico GSM/GPRS/GNSS扩展板基于树莓派 Pico 接口设计

排针焊接排座焊接

树莓派 Pico GSM/GPRS/GNSS扩展板基于树莓派 Pico 接口设计

外接扩展板效果图一外接扩展板效果图二

本产品不配套 Raspberry Pi Pico,默认出货不焊接排针或排座

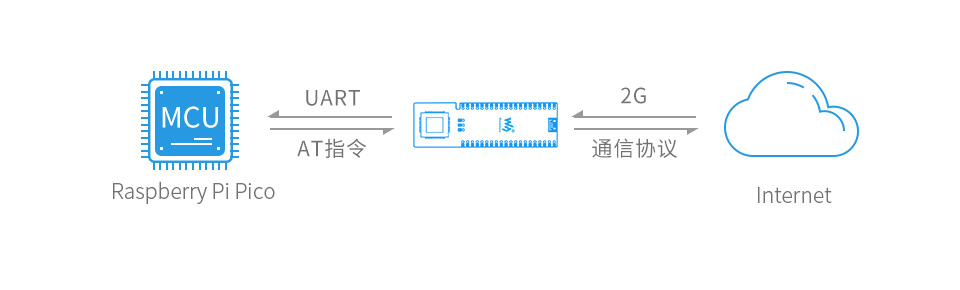

云平台通信

支持TCP/UDP/HTTP/SSL/FTP/POP3/SMTP/MQTT等协议

树莓派 Pico GSM/GPRS/GNSS扩展板云平台通信

支持 GNSS 定位

支持 GNSS 定位 (GPS、GLONASS和北斗)

树莓派 Pico GSM/GPRS/GNSS扩展板支持 GNSS 定位音

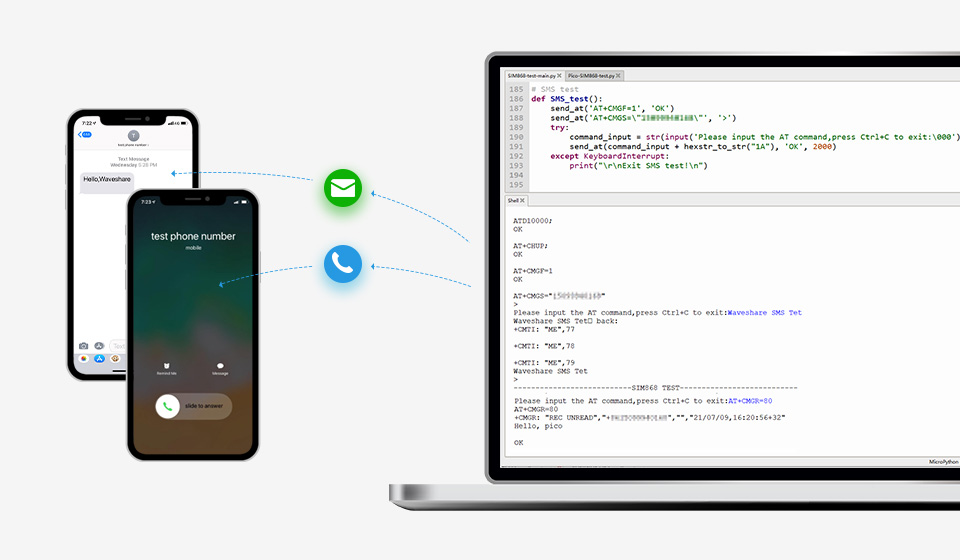

支持打电话、发短信、彩信和邮件

板载麦克风和喇叭接口,可用于语音通话,支持AT指令发短信、彩信和邮件

树莓派 Pico GSM/GPRS/GNSS扩展板 支持电话 短信 邮件

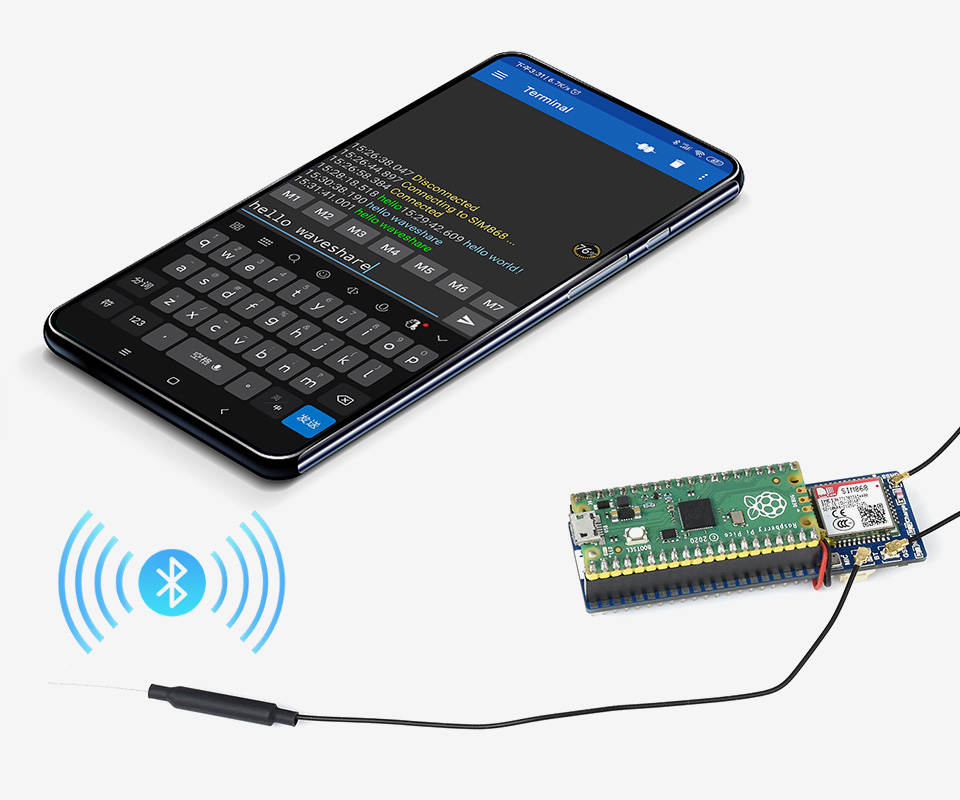

支持蓝牙3.0和BLE

可用于连接手机等支持蓝牙3.0的设备,进行蓝牙无线通信

树莓派 Pico GSM/GPRS/GNSS扩展板 支持蓝牙3.0和BLE

接口定义

树莓派 Pico GSM/GPRS/GNSS扩展板接口定义

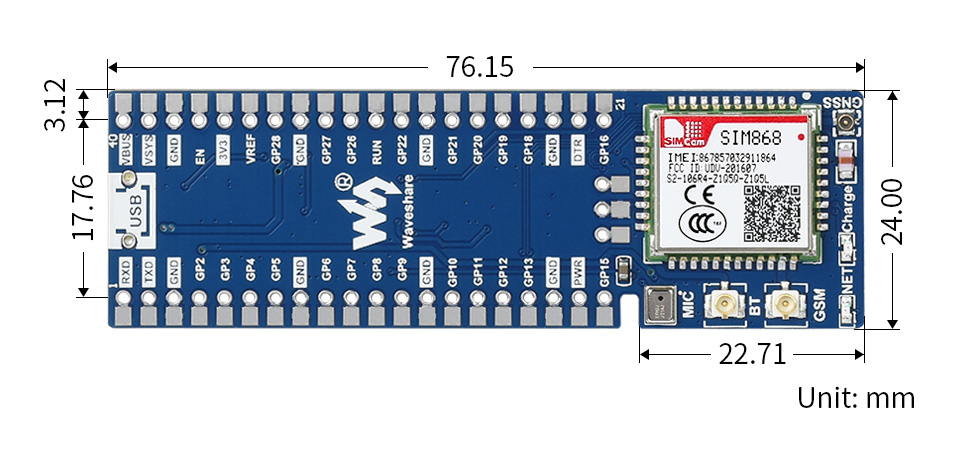

产品尺寸

树莓派 Pico GSM/GPRS/GNSS扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

配置清单

  1. Pico-SIM868-GSM/GPRS/GNSS × 1
  2. LTE 天线 × 1
  3. GPS 天线 × 1

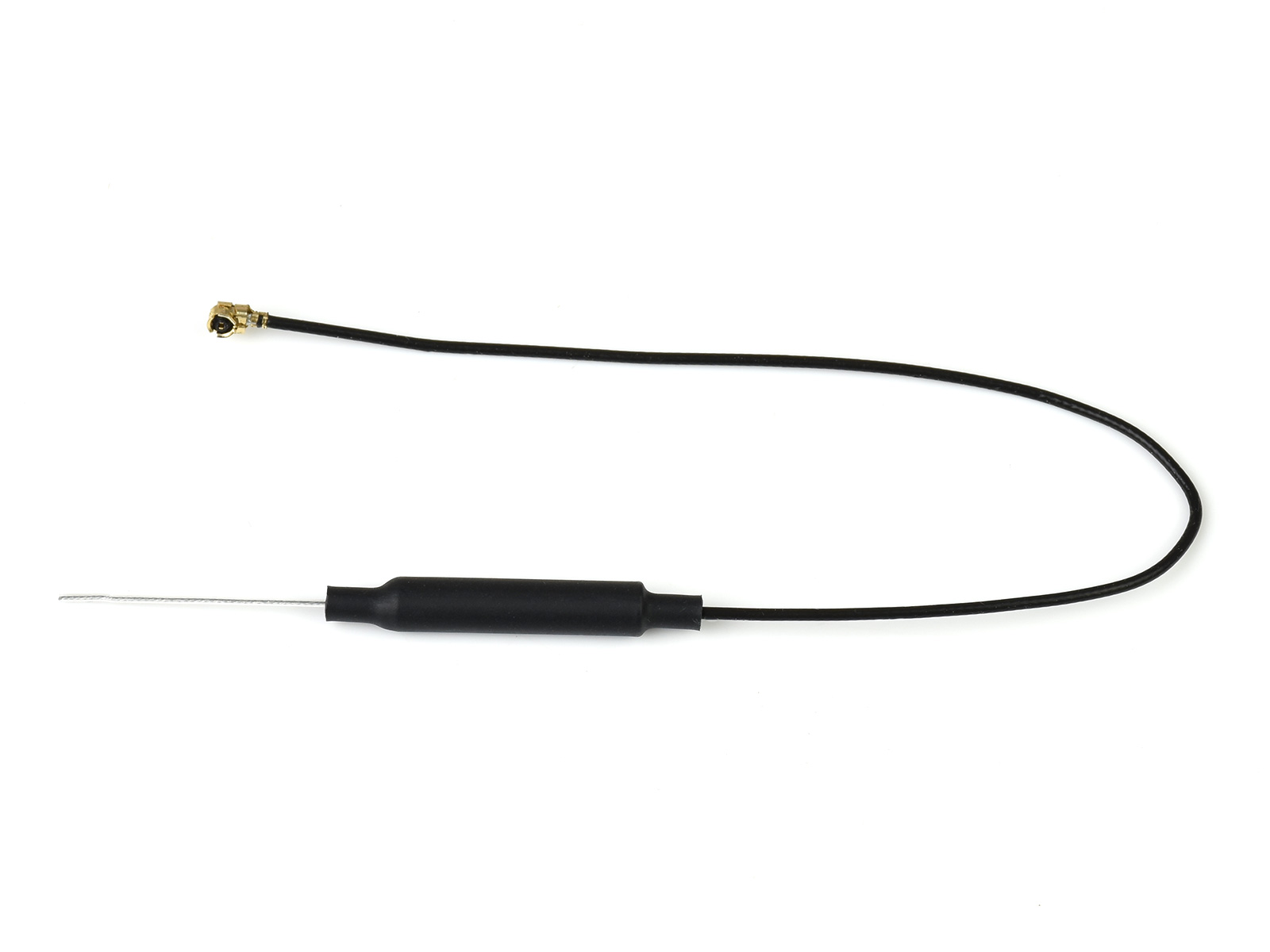

  4. 蓝牙天线 × 1
  5. 20PIN直排座 × 2
  6. 40PIN直排针 × 1
  7. 3.7V可充电锂电池 × 1

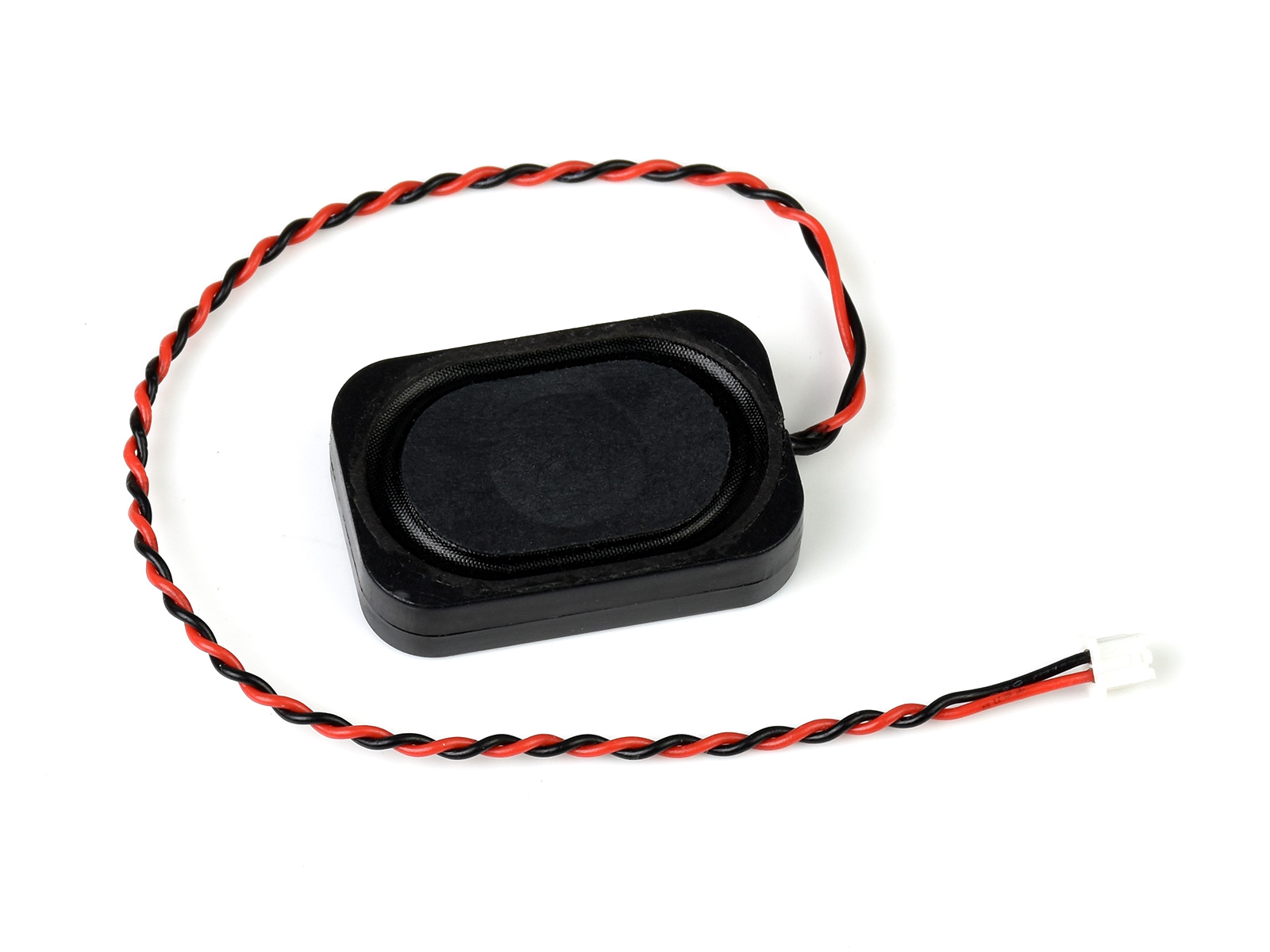

  8. 小喇叭 × 1
