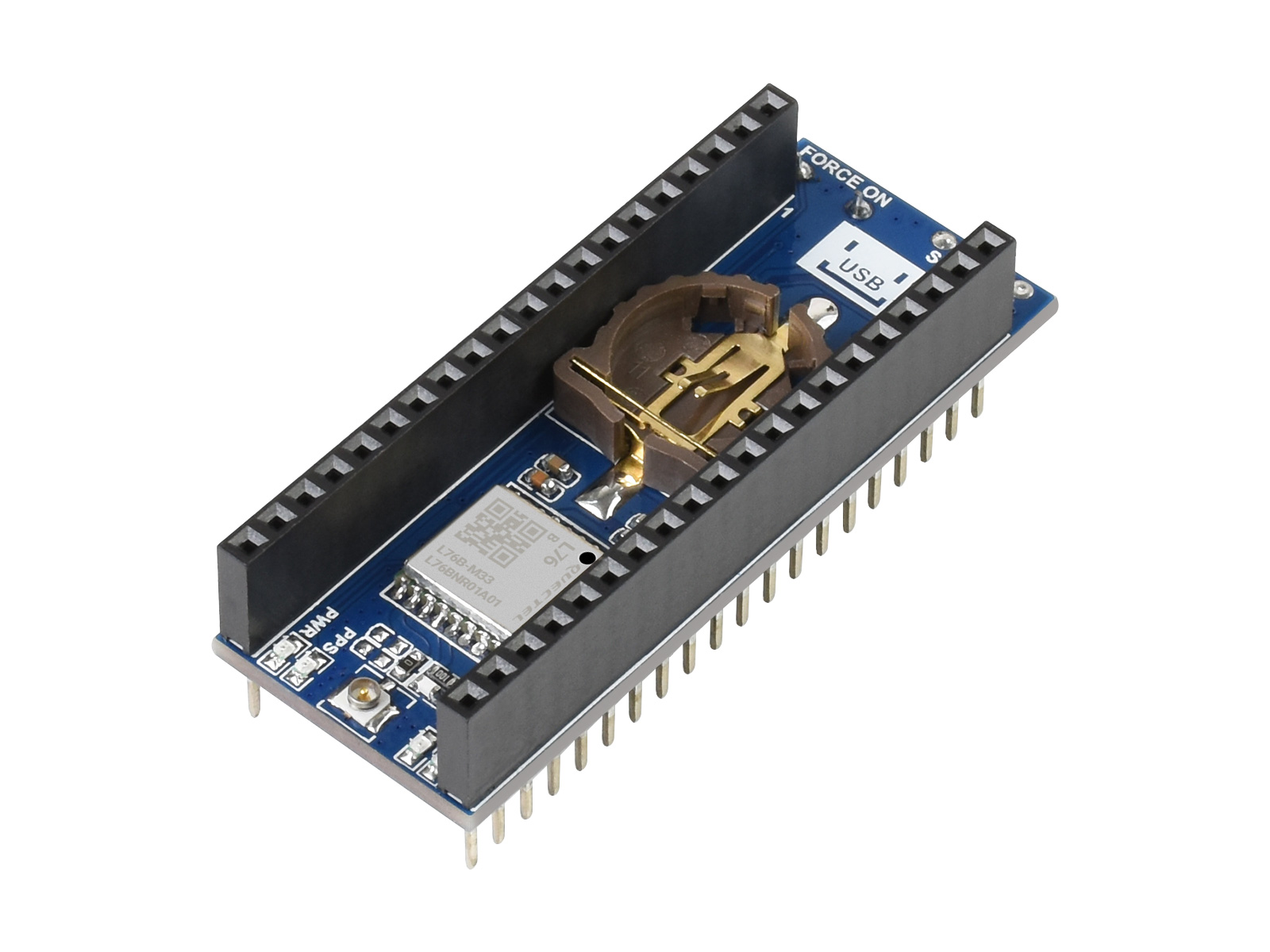

树莓派 Pico GNSS 扩展板

基于 L76B 的全球导航卫星系统模块

树莓派 Pico GNSS 扩展板主图

产品特性

本产品是一款基于 L76B 模组的 Raspberry Pi Pico 的 GNSS (全球导航卫星系统) 扩展板,支持 GPS、北斗(BDS) 和 QZSS 多重卫星系统,具有定位快速、精准和功耗低等优点。搭配树莓派 Pico 使用,可轻松实现全球定位。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 支持 GPS、北斗(BDS)和 QZSS 多重卫星系统
  • 支持 EASY 自生成轨道预测功能,可实现快速定位
  • 支持 AlwaysLocate 功能,可实现周期模式智能控制
  • 支持 D-GPS,SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • 支持串口通信波特率范围:4800~115200bps (默认 9600bps)
  • 板载电池座,可接入 ML1220 充电电池,用于掉电保存星历数据和热启动
  • 板载 4 个 LED 指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

GNSS参数
信号频段:
GPS L1 (1575.42Mhz)
BD2 B1 (1561.098MHz)
信道数:33 个跟踪信道,99 个捕获信道和 210 个 PRN 信道
C/A code
SBAS:WAAS、EGNOS、MSAS、GAGAN
水平定位精度 (自主定位) <2.5m CEP
首次定位时间@ -130dBm
(EASY 功能开启)
冷启动:<15s
温启动:<5s
热启动:<1s
灵敏度 捕获:-148dBm
追踪:-163dBm
重捕获:-160dBm
动态性能 海拔高度(max):18000m
速度(max):515m/s
加速度(max):4g
其它参数
通信接口 UART
串口波特率 4800~115200bps (默认 9600bps)
更新速率 1Hz (default),10Hz (max)
通信协议 NMEA 0183,PMTK
供电电压 5V
工作电流 13mA
整机耗流 小于 40mA@5V(Continue 模式)
工作温度 -40℃ ~ 85℃
产品尺寸 52 × 21mm

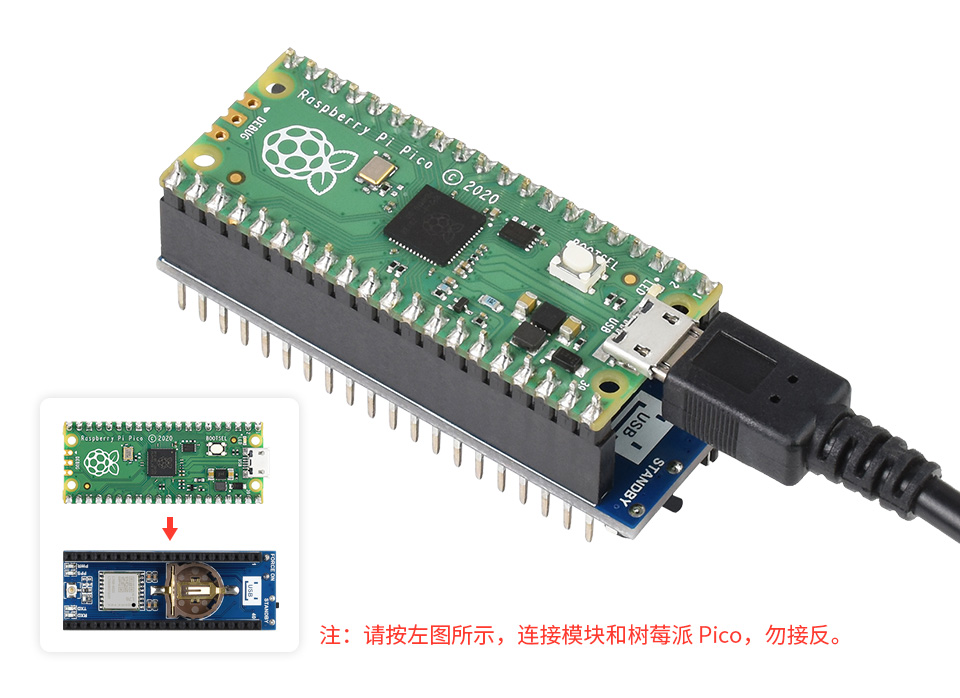

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico GNSS 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

支持 GNSS 定位

支持GPS、北斗(BDS) 和 QZSS 多重卫星系统

树莓派 Pico GNSS 扩展板基于树莓派 Pico 接口设计

支持定位增强系统

定位增强系统是一个提高定位、导航的精确性、完整性、可靠性和可用性的系统,本产品支持 D-GPS,SBAS (WAAS/EGNOS/MSAS/GAGAN) 等定位增强系统

树莓派 Pico GNSS 扩展板基于树莓派 Pico 接口设计

资源简介

树莓派 Pico GNSS 扩展板资源简介
  1. L76B 模组

  2. ML1220 电池座

    可接 ML1220 充电电池,用于掉电保存星历数据和热启动

  3. GNSS 天线接口

  4. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  1. 待机模式开关

  2. 备份模式唤醒按键

  3. RT9193-33 电源芯片

  4. 状态指示灯

    RXD/TXD:串口收发指示灯
    PPS:GPS 状态指示灯
    PWR:电源指示灯

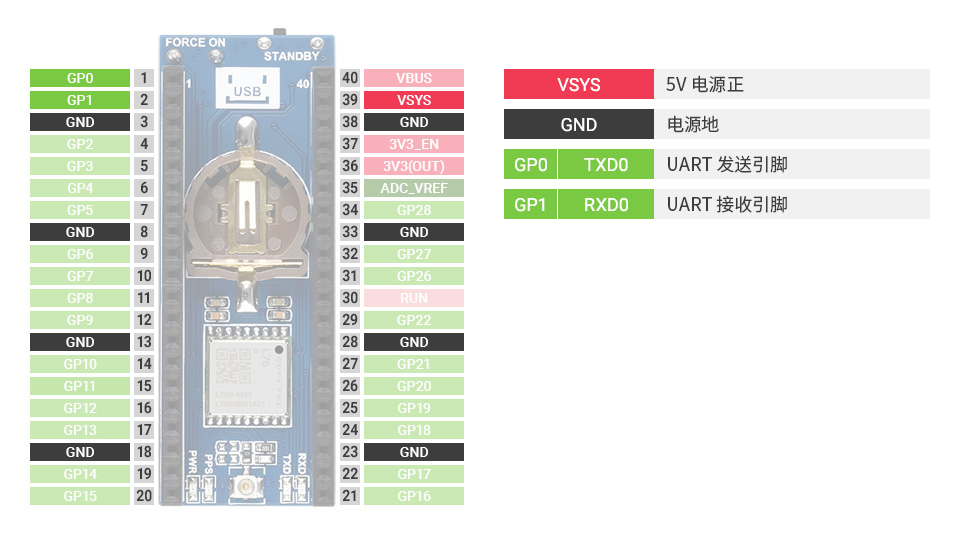

接口定义

树莓派 Pico GNSS 扩展板接口定义

产品尺寸

树莓派 Pico GNSS 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-GPS-L76B × 1

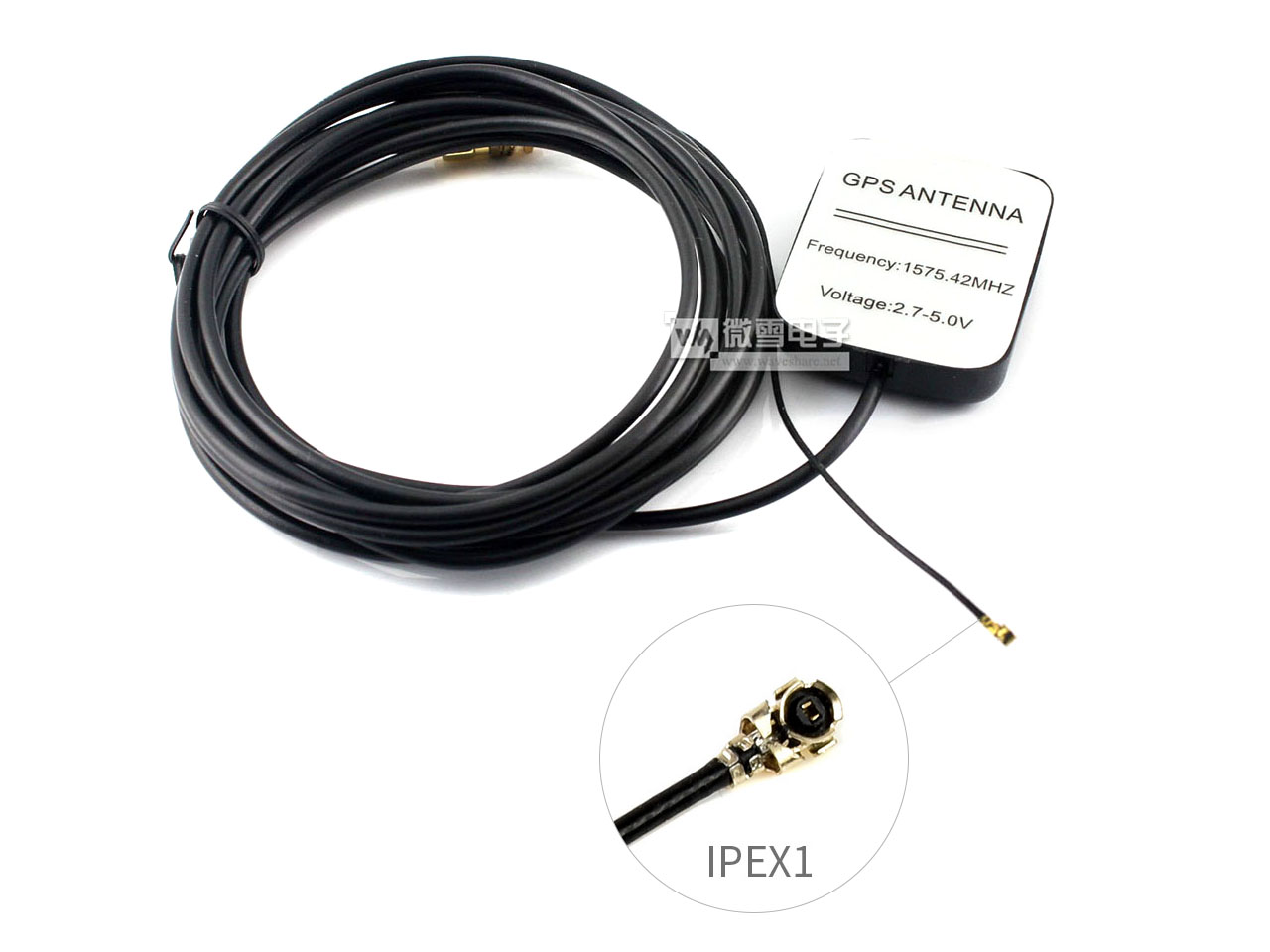

  2. GPS 天线 × 1
