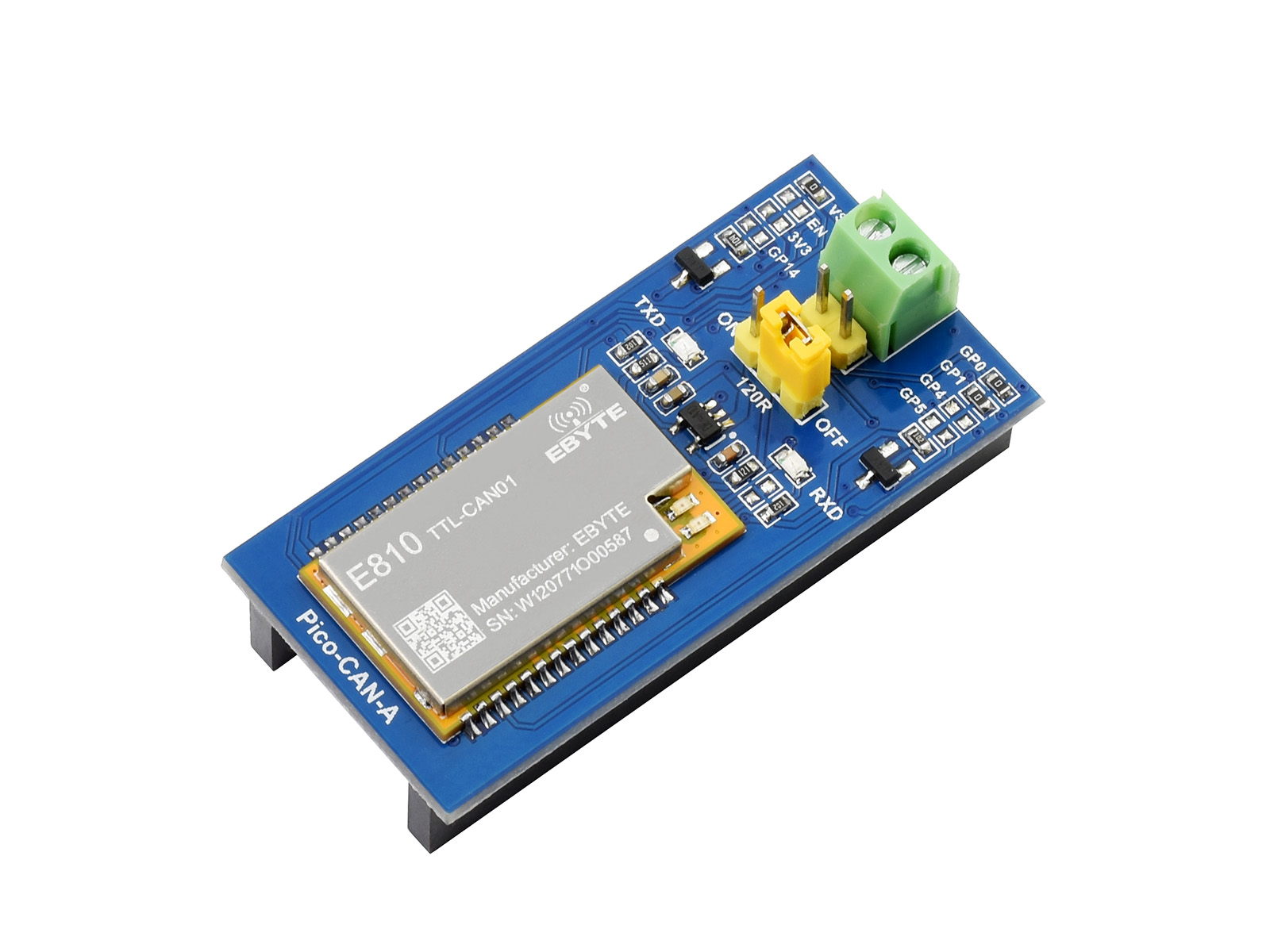

Pico CAN扩展板 UART接口长距离通信扩展板

透明转换、透明带标识转换,协议模式转换
价格
原价
型号
Pico-CAN-A
SKU
20240
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico CAN 扩展板

可使 Pico 获得可靠的长距离通信

树莓派 Pico WiFi 扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 采用 E810-TTL-CAN01 模组,使用 UART 即可完成 CAN 的通信
  • 支持透明转换、透明带标识转换和协议模式转换三种转换方式
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V CAN 收发器 E810-TTL-CAN01
通信接口 UART 通信速率 300~921600bps

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico WiFi 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

资源简介

树莓派 Pico WiFi 扩展板资源简介
  1. E810-TTL-CAN01 模组

  2. 模组工作指示灯

  3. 模组状态指示灯

    工作模式:以 1Hz 频率闪烁

    指令配置模式,以 5Hz 频率闪烁

  4. 收发指示灯

  1. 电阻选择

    ON:连接 120R 匹配电阻

    OFF:断开 120R 匹配电阻 (默认)

  2. CAN 收发端口

  3. 电源选择

  4. 串口选择

接口定义

树莓派 Pico WiFi 扩展板接口定义

产品尺寸

树莓派 Pico WiFi 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-CAN-A × 1

树莓派 Pico WiFi 扩展板配置清单
