树莓派Pico双通道RS232扩展板 SP3232EEN驱动芯片UART通信

轻松实现UART跟RS232相互转换
价格
原价
型号
Pico-2CH-RS232
SKU
19979
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

双通道 RS232 Pico 扩展板

内置 SP3232EEN 驱动芯片,使用 UART 通信

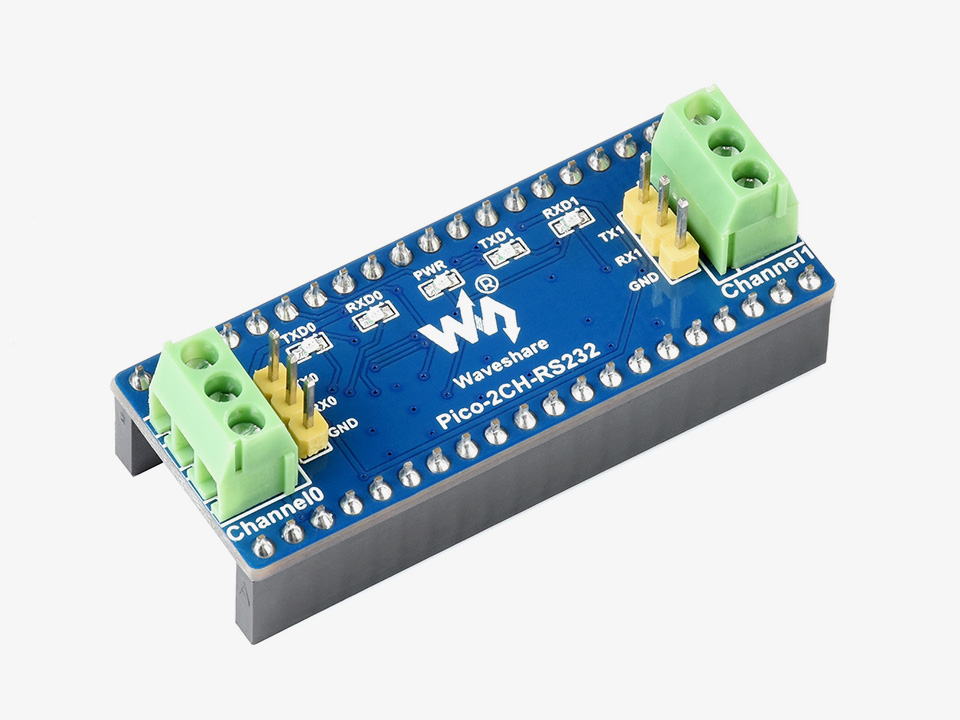

双通道 RS232 Pico 扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 使用 UART 接口,可以轻松实现 UART 跟 RS232 相互转换
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V-5V RS232 收发器 SP3232EEN
通信接口 UART 通信速率 300~912600bps

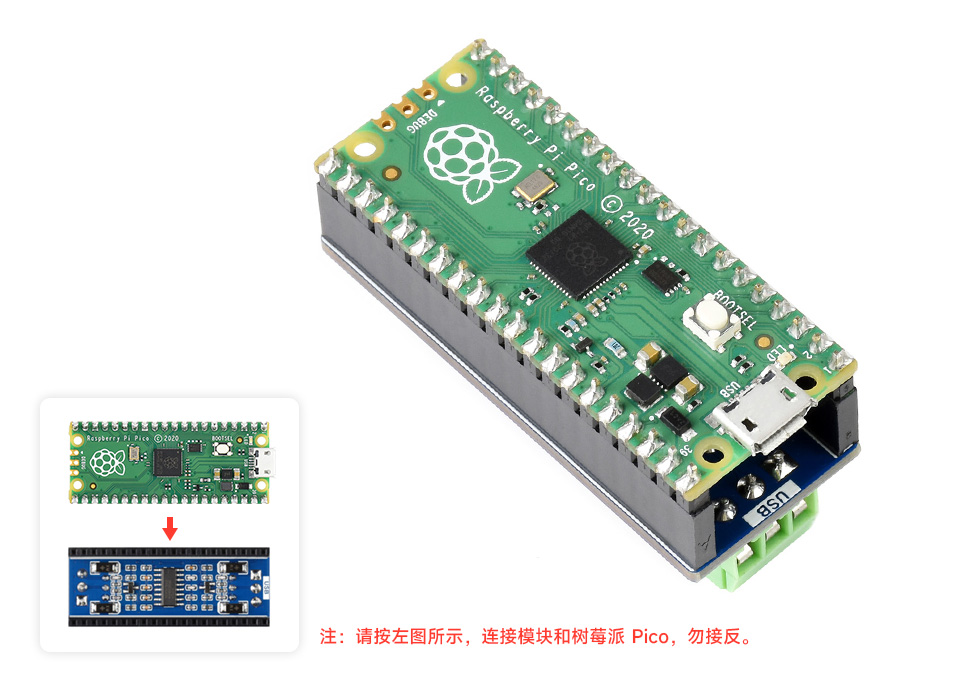

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

双通道 RS232 Pico 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

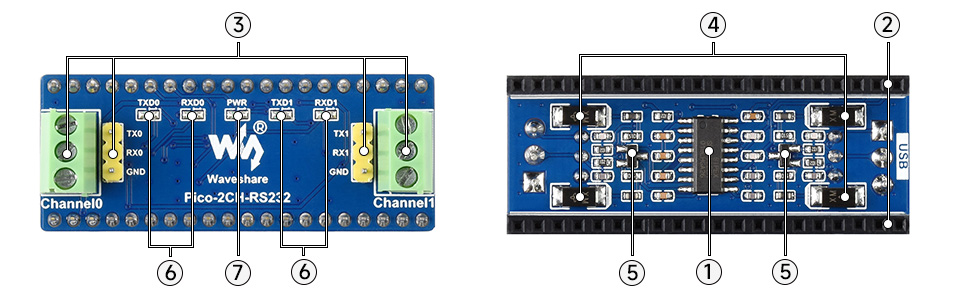

资源简介

双通道 RS232 Pico 扩展板资源简介
  1. SP3232 RS232 收发器

  2. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  3. RS232 总线接口

    两路RS232 (可通过转接线转为 DB9 公头)

  1. TVS 二极管

  2. ESD 二极管

  3. 串口状态指示灯

    RXD0/TXD0:Channel 0 串口收发指示灯

    RXD1/TXD1:Channel 1 串口收发指示灯

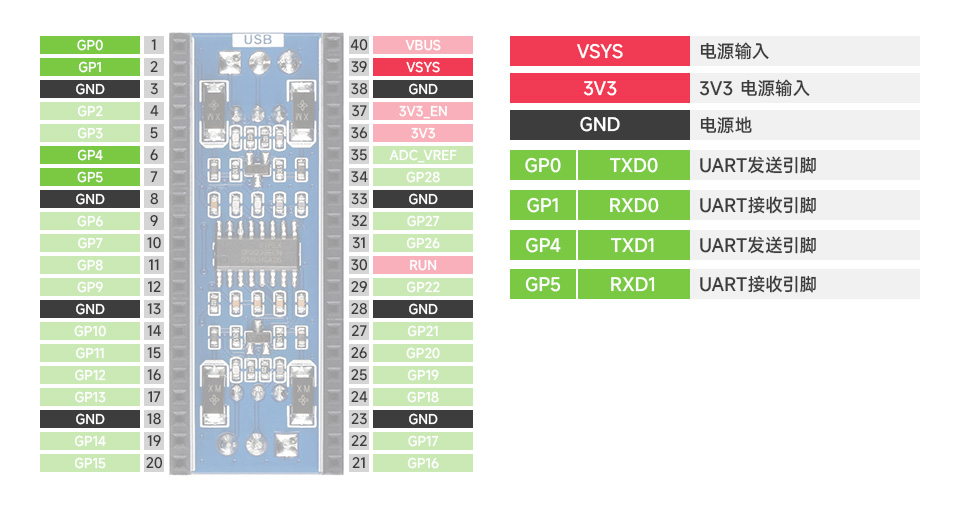

接口定义

双通道 RS232 Pico 扩展板接口定义

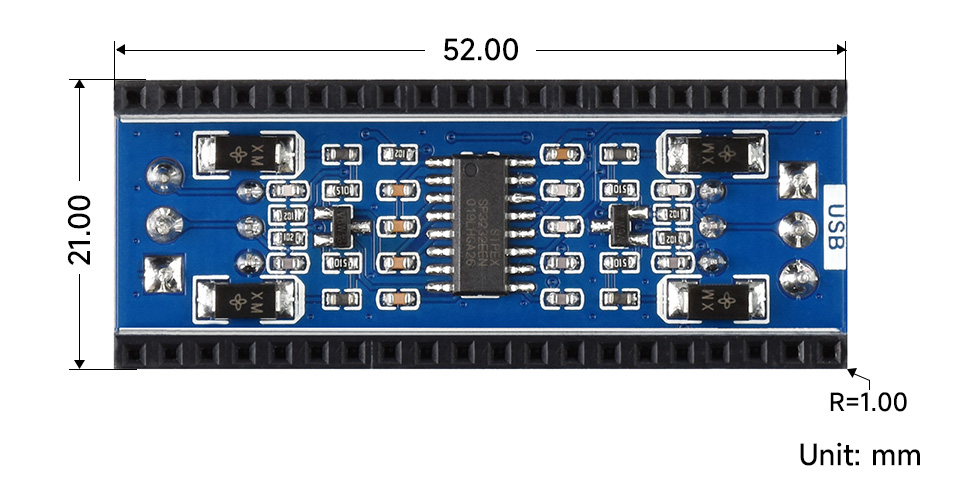

产品尺寸

双通道 RS232 Pico 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-2CH-RS232 × 1

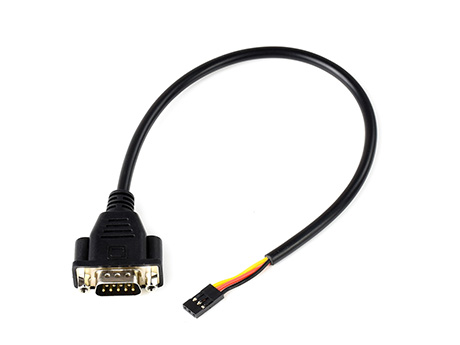

  2. DB9 转杜邦 3P 转接线 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。
