PiRack-M6F集群套件 10英寸全铝合金机架 2U高度安装空间 基于树莓派4/5打造的多节点服务器集群
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}

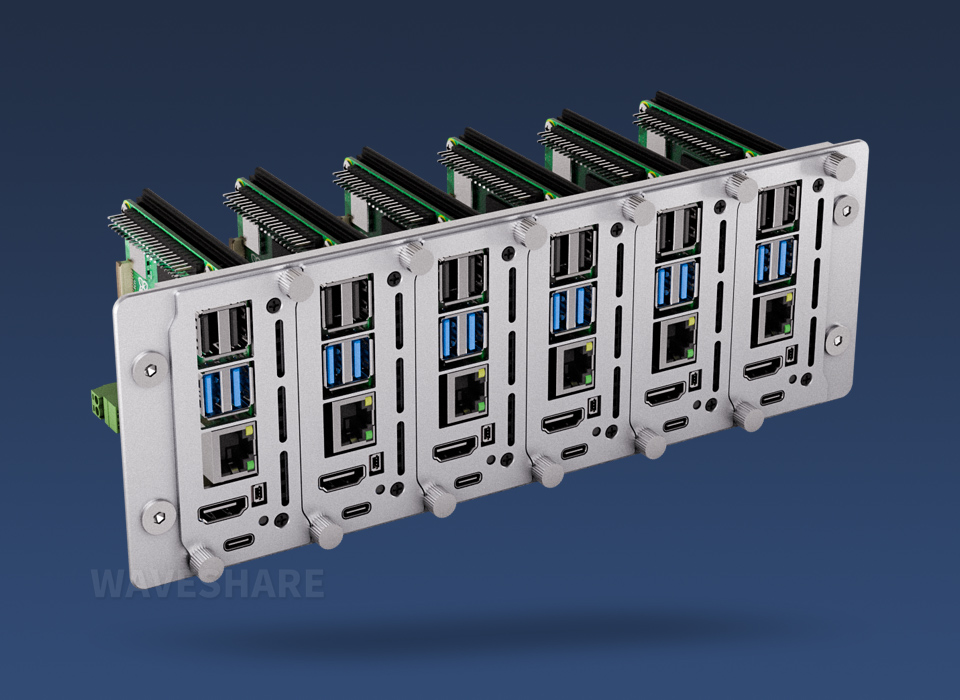

PiRack-M6F 基础套件
本产品是一套基于树莓派 4/5 打造的多节点服务器集群，通过高速网络实现多节点互联，并采用集中式小型机柜结构，构建模块化计算平台。

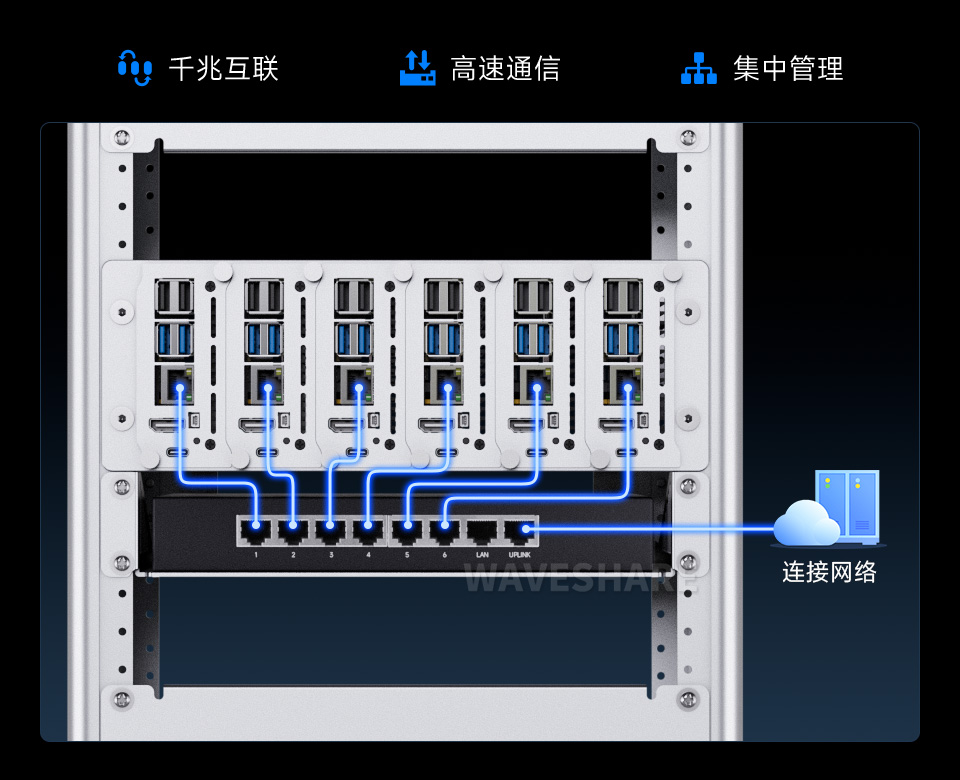

多节点网络互联
各树莓派节点通过千兆以太网接入网络，并通过交换机
实现高速数据通信
图片仅供展示，详细配置请查看配置清单

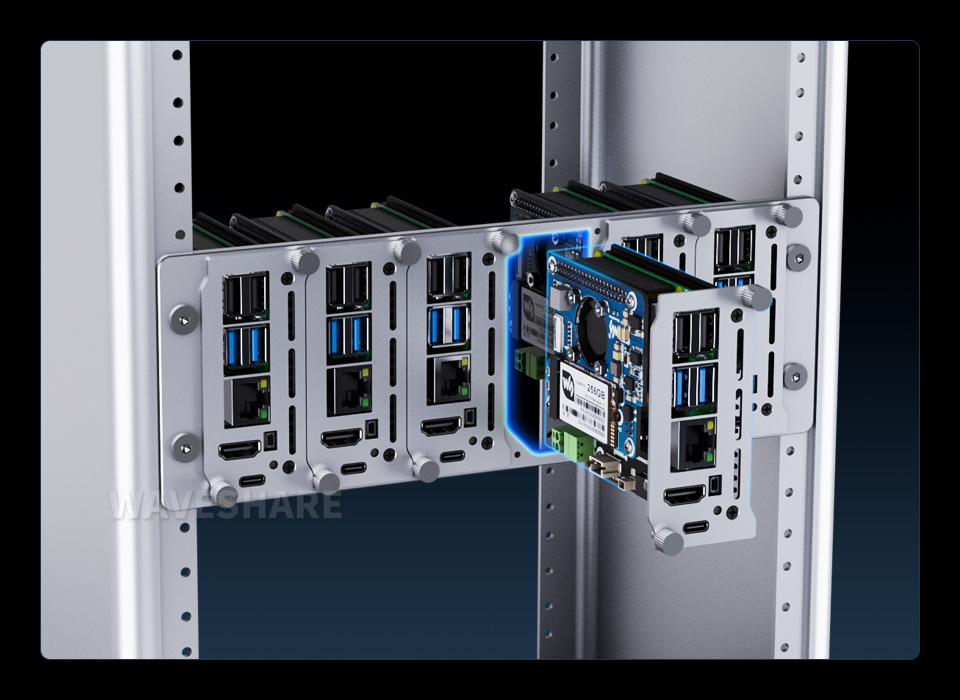

模块化节点设计
每个树莓派节点均可独立安装、配置和维护。当某个节点需要升级或检修时，可以单独取出对应模块，不影响其他节点的硬件结构
图片仅供展示，详细配置请查看配置清单

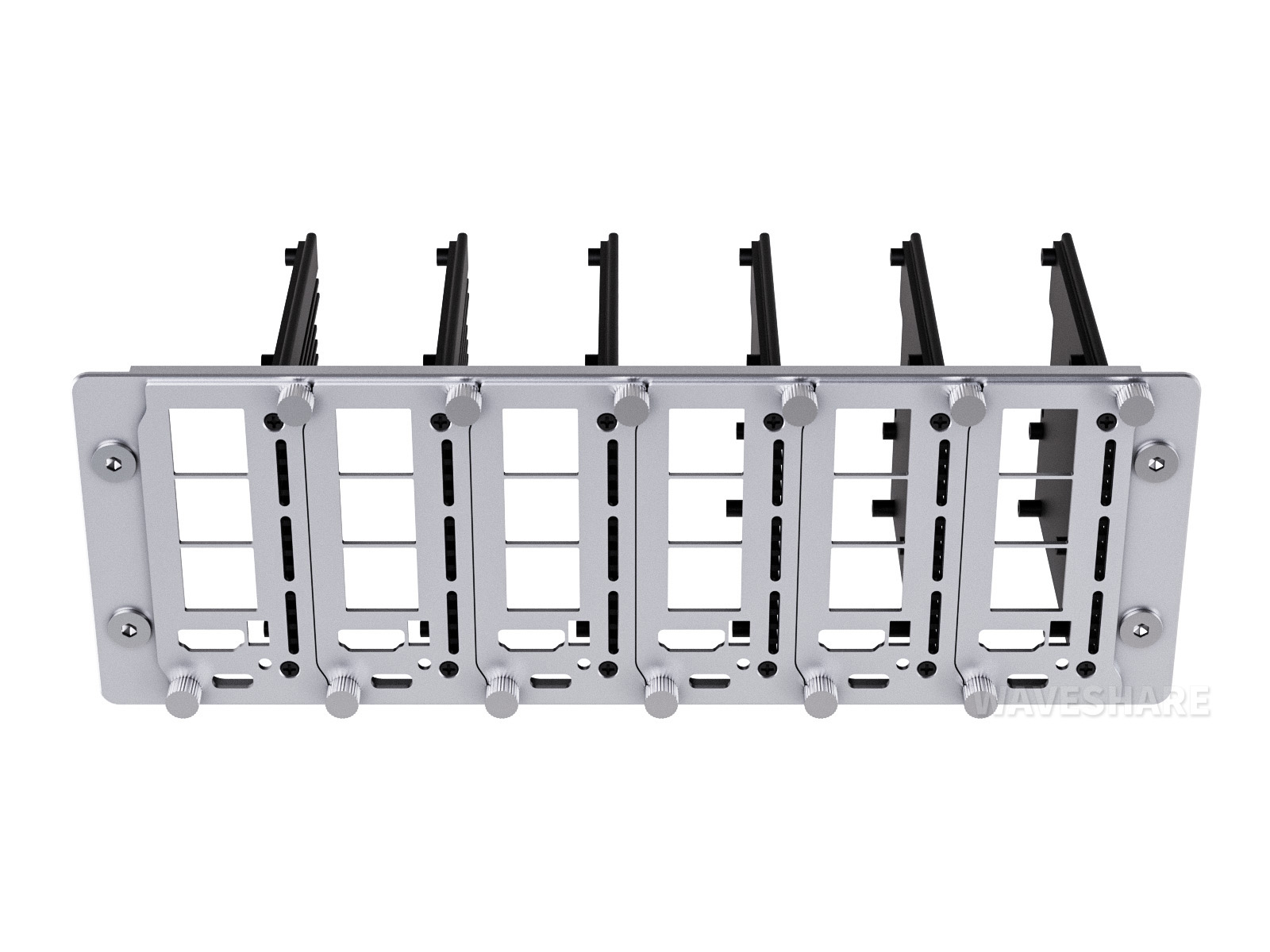

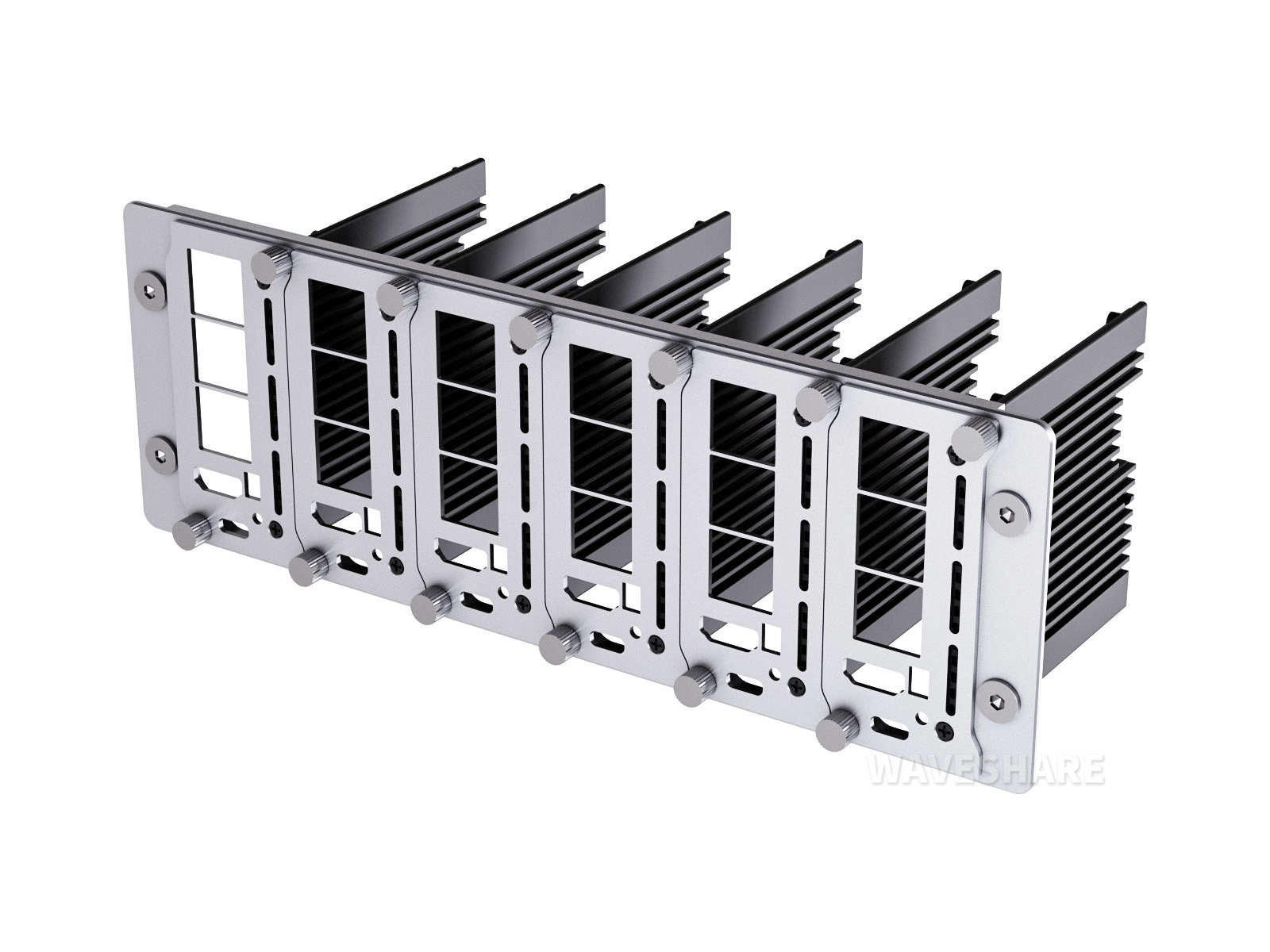

全铝合金框架结构
机架主体采用高强度铝合金材质，结构稳定，长期使用不变形

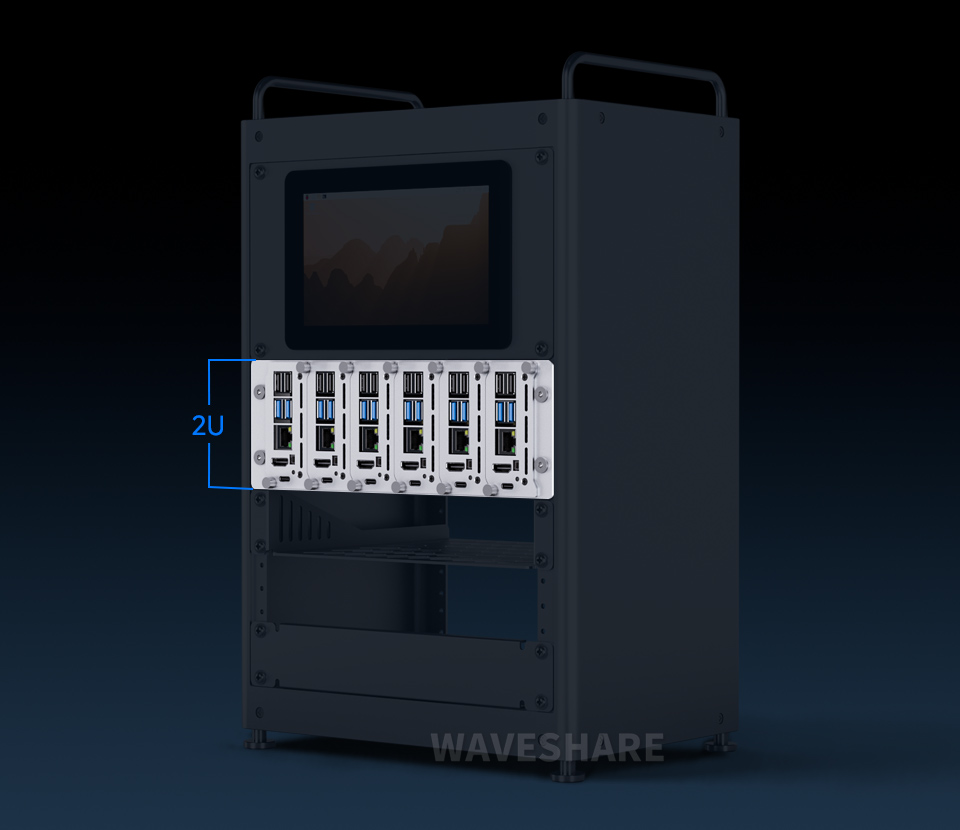

主机占用 2U 高度安装空间
图片仅供展示，详细配置请查看配置清单

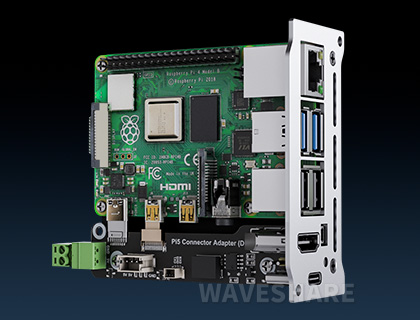

支持树莓派 4/5
图片仅供展示，详细配置请查看配置清单

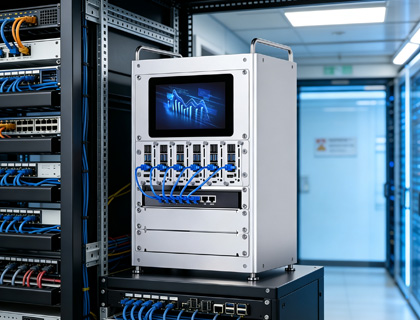

应用场景
树莓派拥有成熟的软件生态，可运行 Raspberry Pi OS、Ubuntu 等操作系统，并兼容大量开源服务器软件
小型服务器部署
网络设备集中管理
多单板机集群
桌面边缘计算节点
图片仅供展示，详细配置请查看配置清单
组装示例

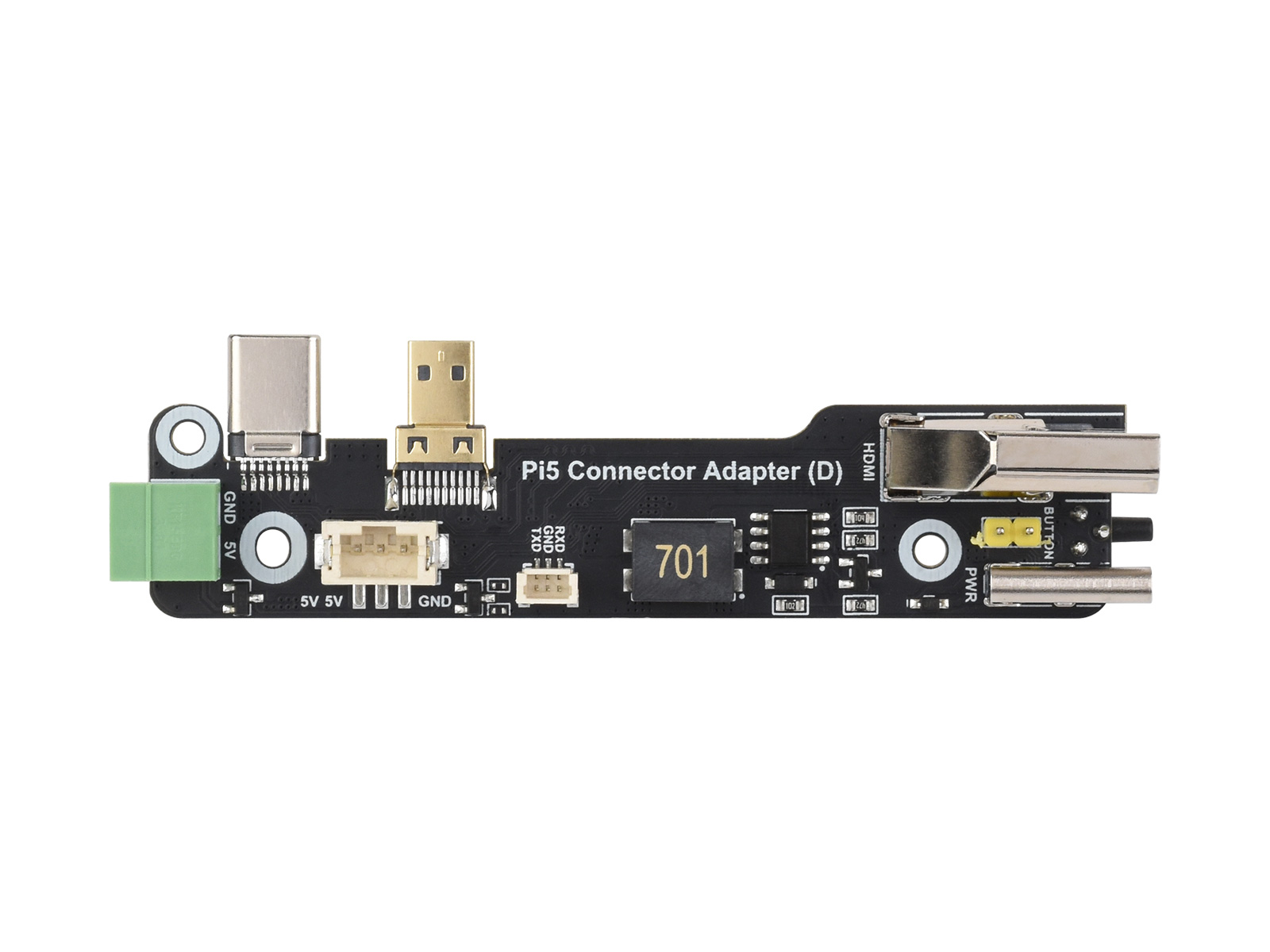

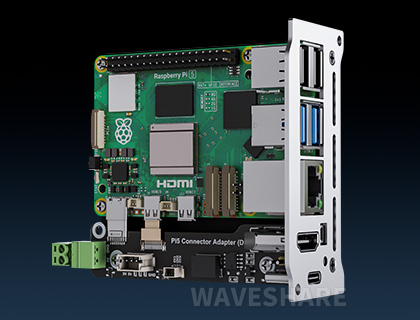

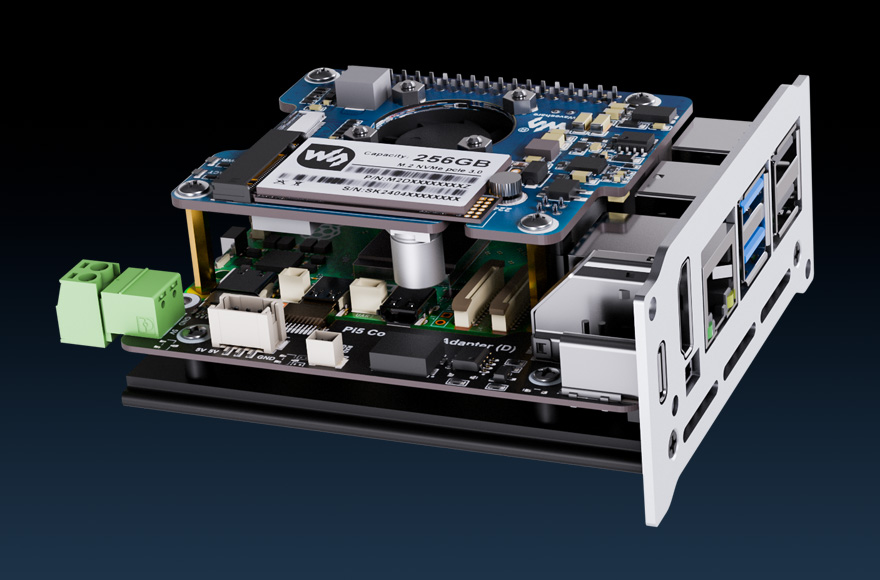

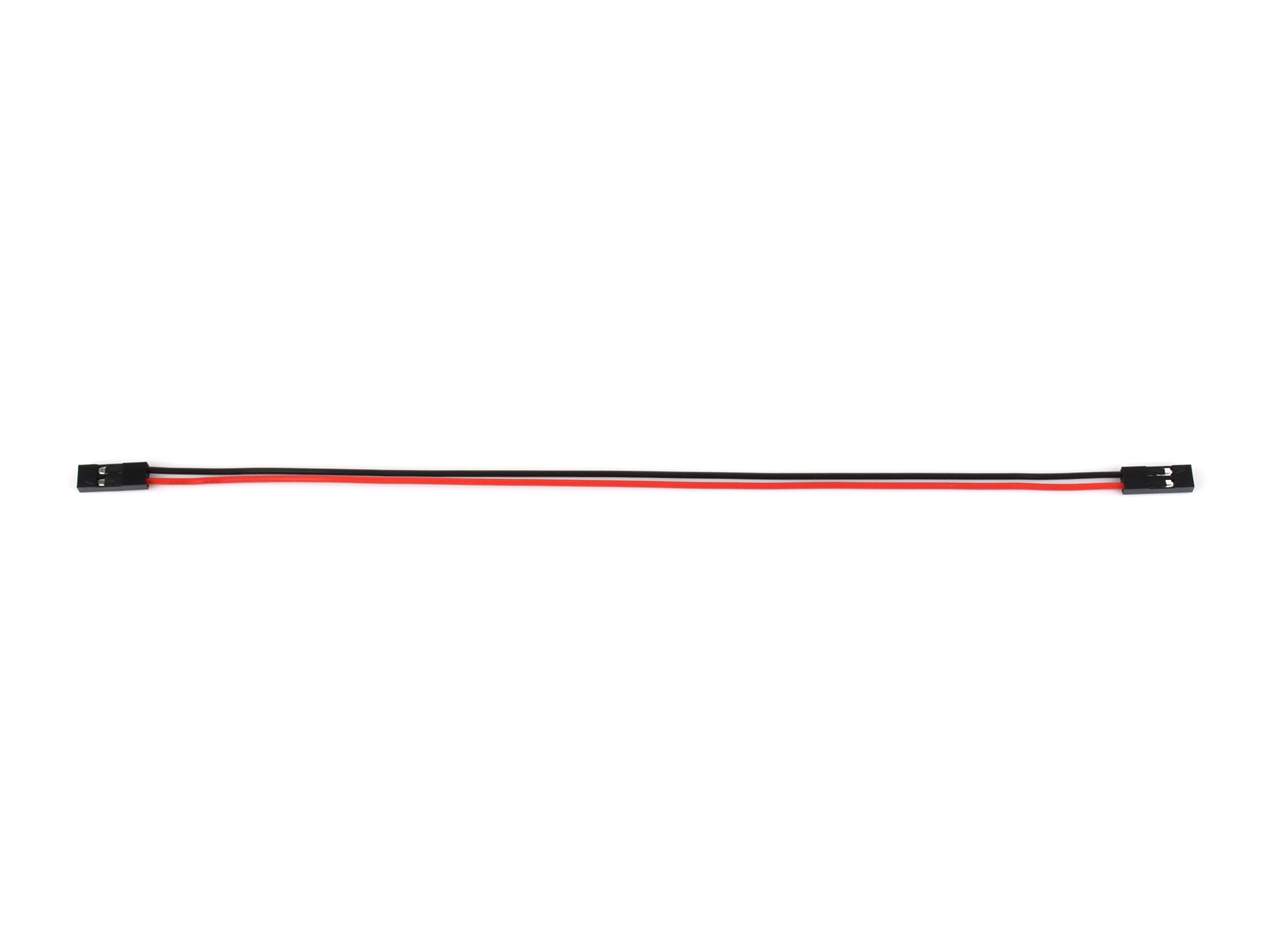

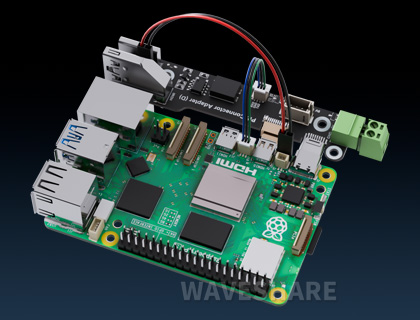

步骤 1: 连接树莓派与 Pi5 Connector Adapter (D) 转接板，然后用 2PIN 杜邦线连接 PSW 按键，3PIN 连接线连接 UART 接口

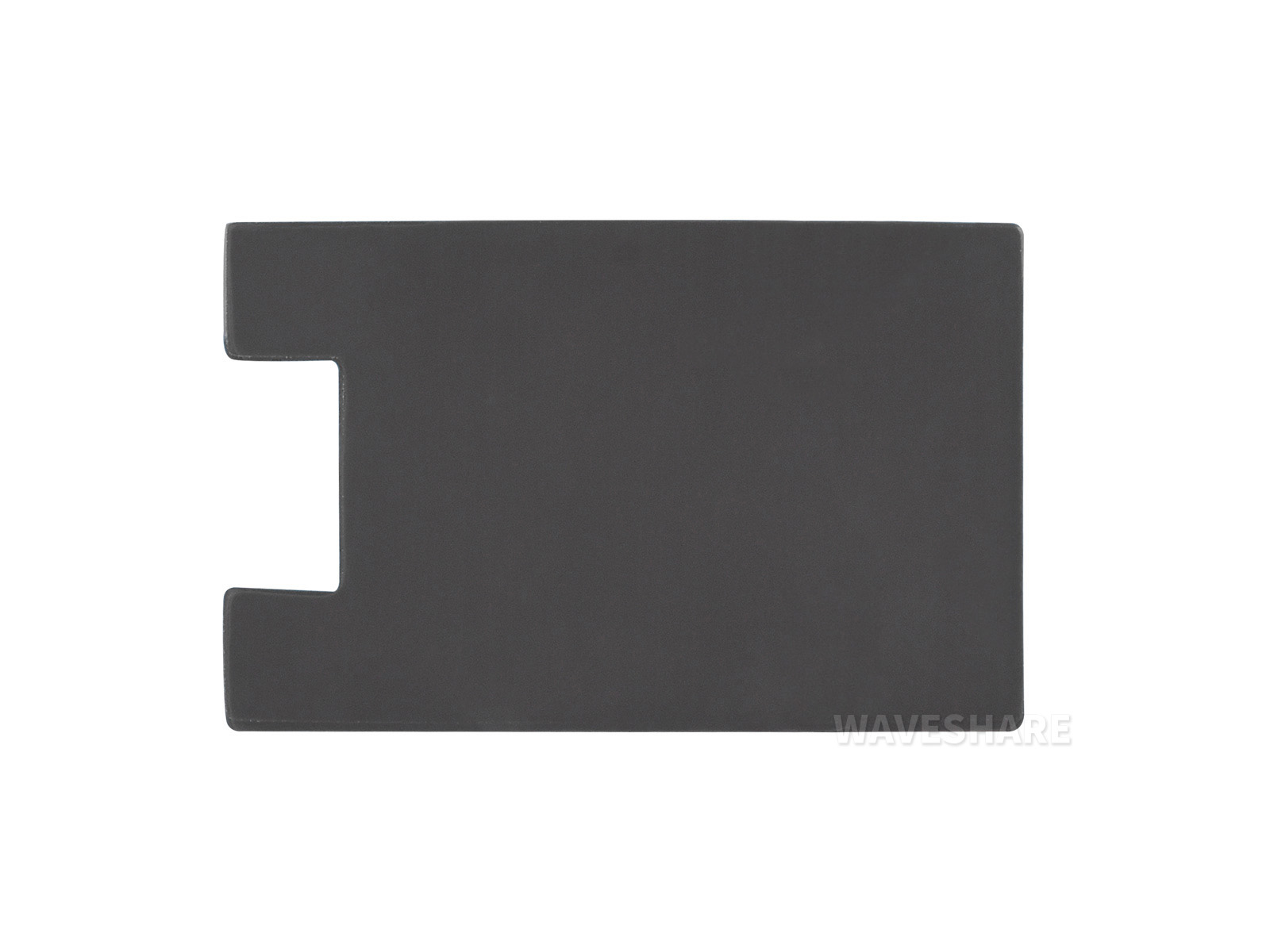

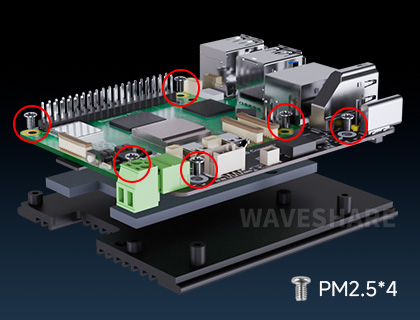

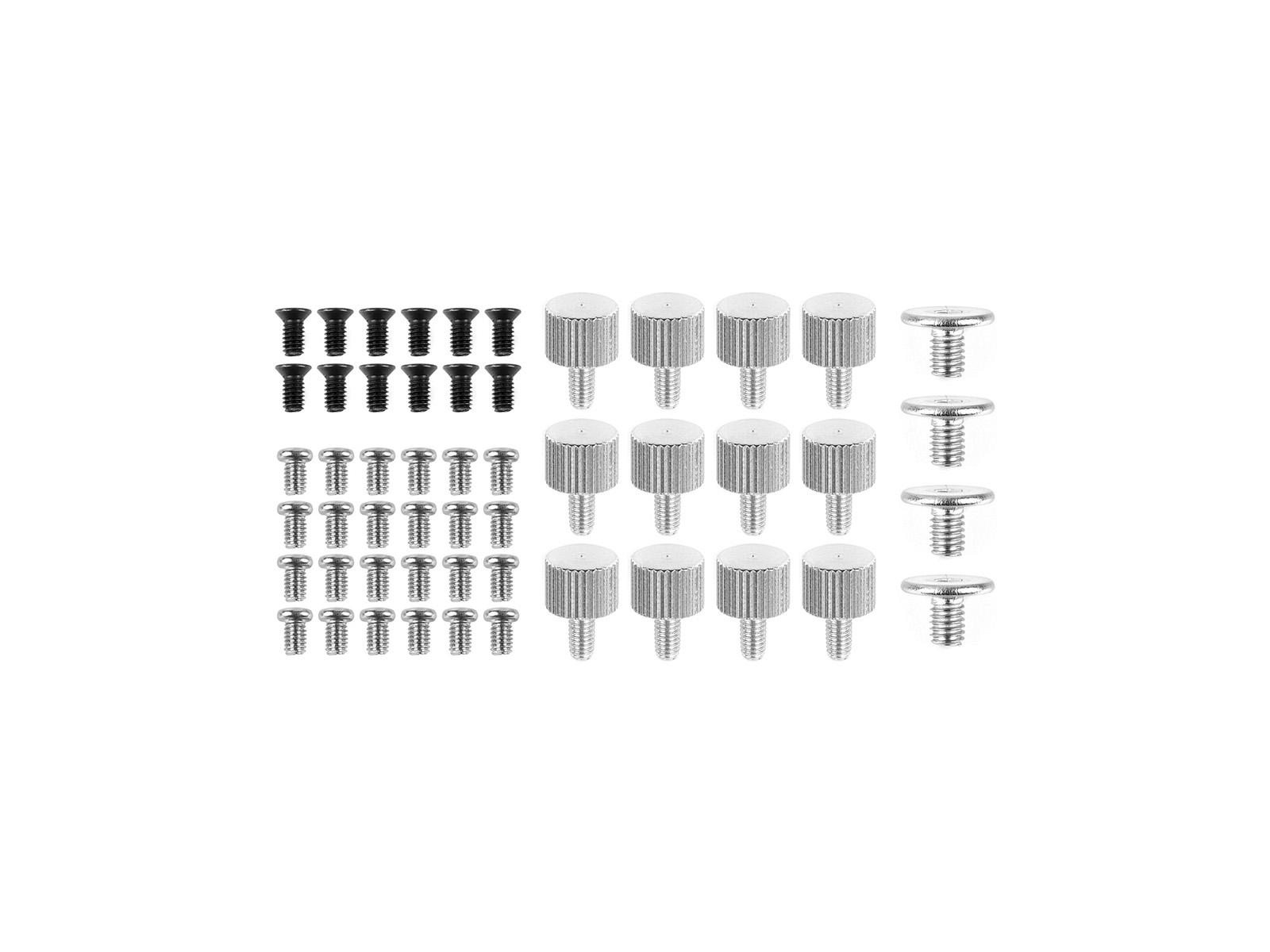

步骤 2: 在树莓派底部贴附导热硅胶片，并使用 PM2.5*4 螺丝固定至黑色金属支架

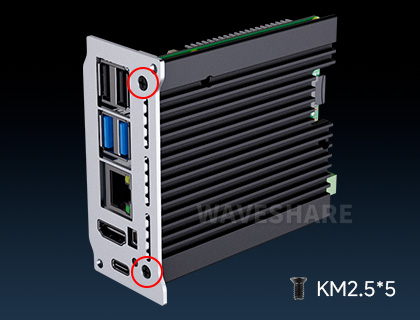

步骤 3: 将树莓派的接口与金属挡板开孔对齐，并使用 KM2.5*5 螺丝固定

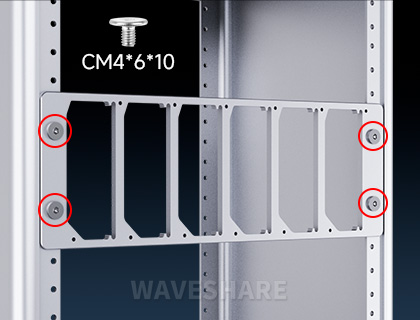

步骤 4：将金属面板按图示安装到机柜上，并使用 CM4*6*10 螺丝固定

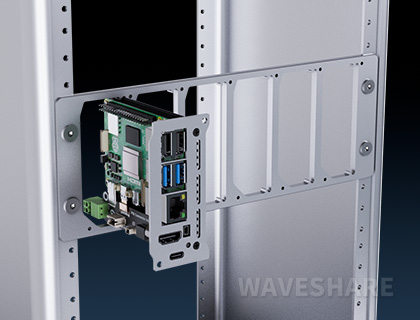

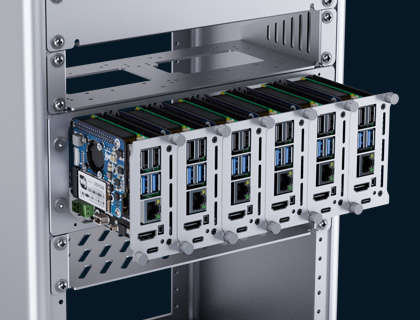

步骤 5: 将组装完成的树莓派组件安装到金属面板中

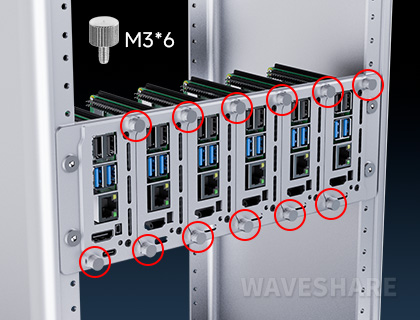

步骤 6：使用 M3*6 螺丝固定，如图所示
图片仅供展示，详细配置请查看配置清单

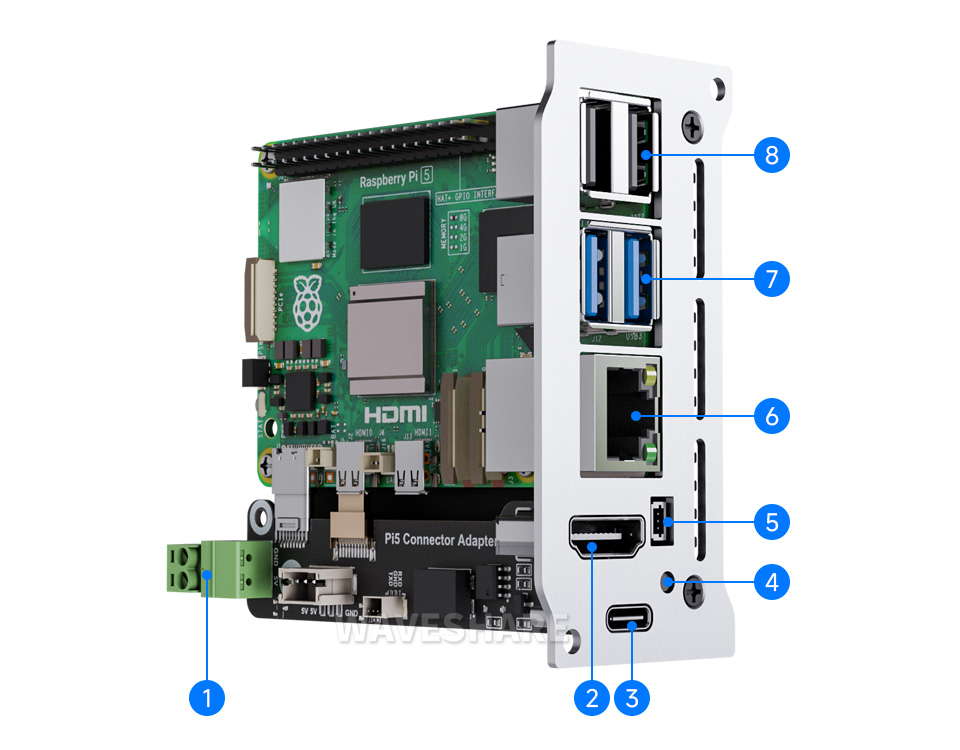

接口简介
图片仅供展示，详细配置请查看配置清单
- DC 5V 电源接口
- HDMI 接口
支持 4K 输出
- Type-C 接口
支持供电和 USB 通信
- PSW 电源按键 (仅树莓派 5)
长按强制关机，短按软关机或者开机
- 调试串口 (仅树莓派 5)
日志输出和串口登陆接口
- 千兆网口
RJ45 千兆网口，支持 10M / 100M / 1000M 网络接入
- USB3.2 Gen1 接口
双 USB 3.2 Gen 1 接口，支持双口同步 5Gbps 读写
- 双路 USB 2.0 接口
双路标准 USB 2.0 接口

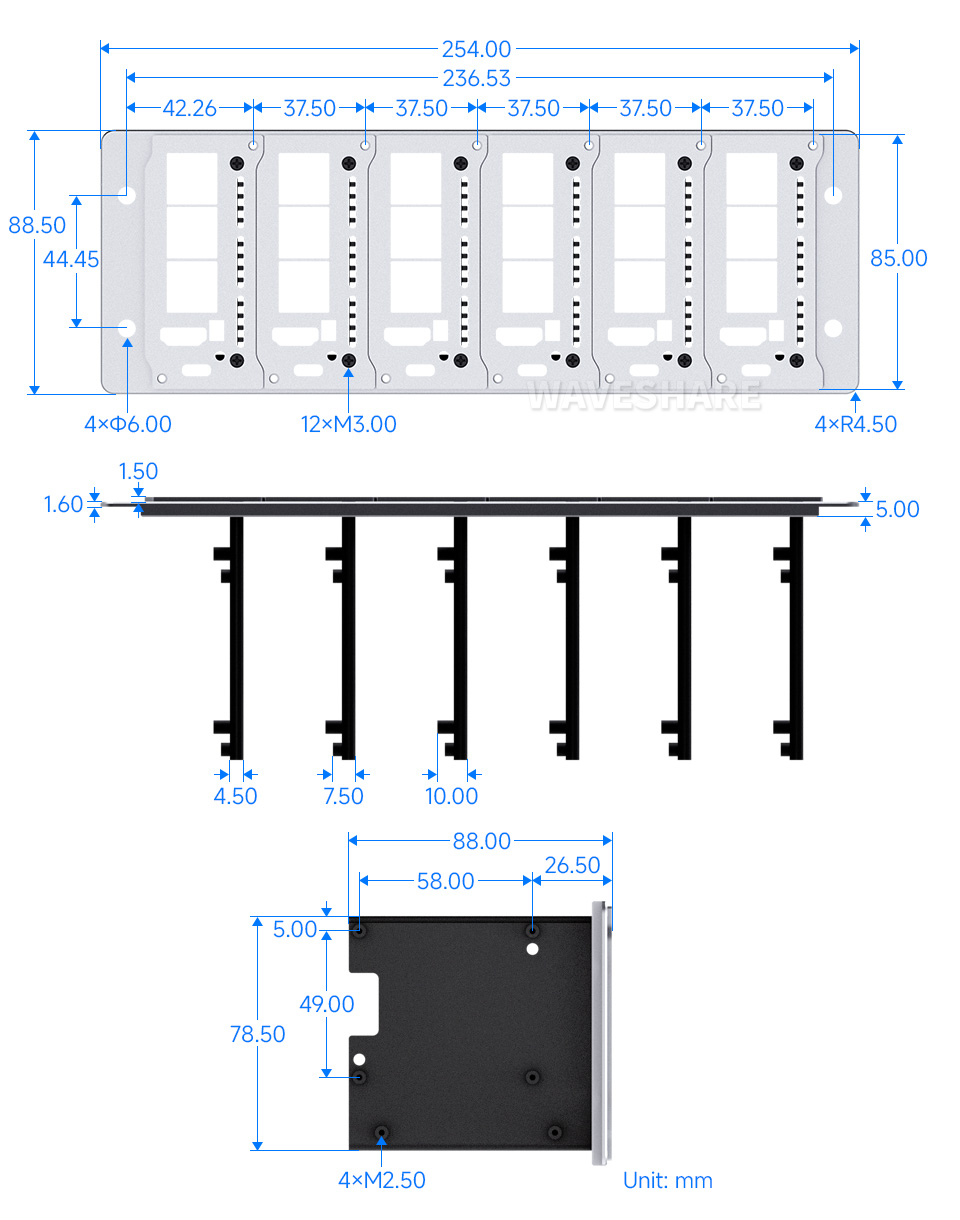

产品尺寸
