HomeRack 8U
服务器机柜基础套件

10 英寸桌面级全铝合金机架

本产品是一款适用于桌面级服务器部署、网络设备整合及多设备结构化安装的轻量化小型机柜。标准 10 英寸宽度，8U 高度安装空间，助力打造紧凑型基础架构平台。

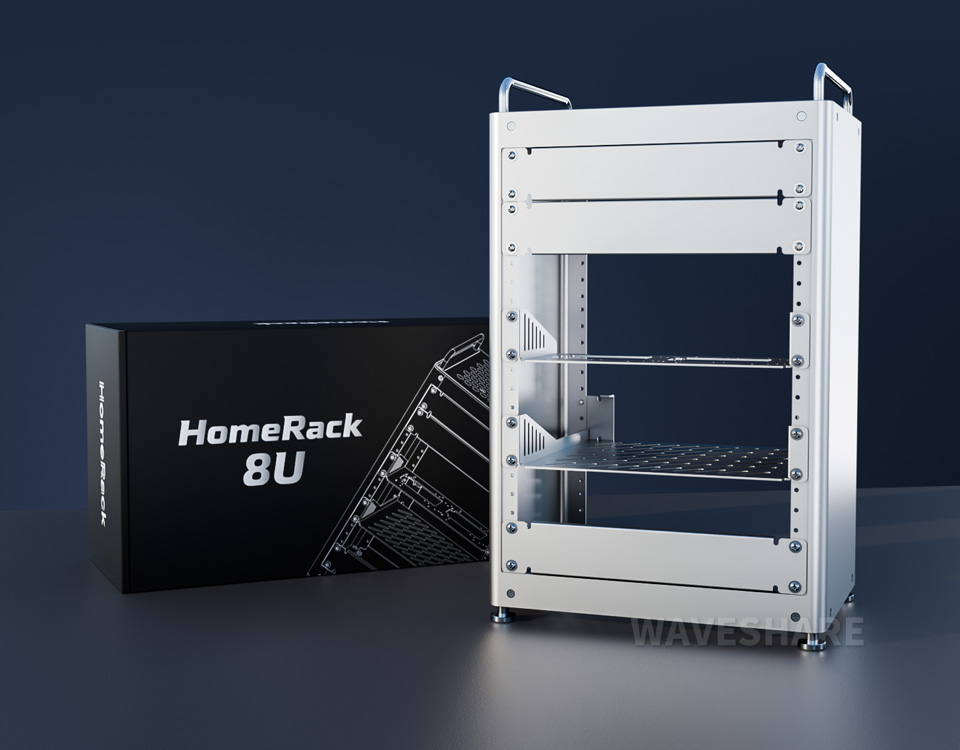

HomeRack 8U 服务器机柜基础套件主图 HomeRack 8U 服务器机柜基础套件主图

全铝合金框架结构

机架主体采用高强度铝合金材质，结构稳定，长期使用不变形
(图片仅供展示，详细配置请查看配置清单)

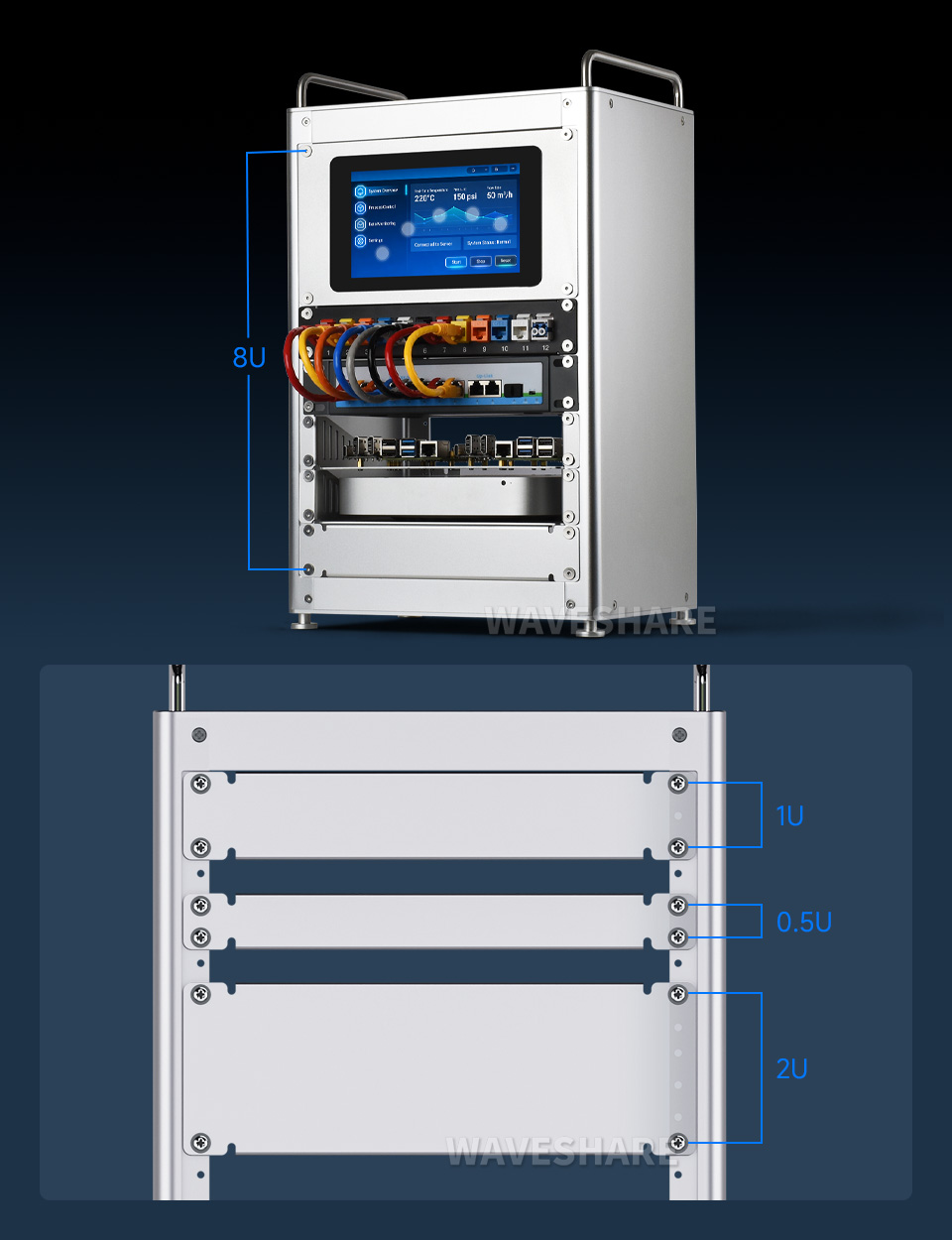

8U 高度安装空间

支持 0.5U / 1U / 2U 等多种扩展模块

HomeRack 8U 服务器机柜基础套件 支持 0.5U / 1U / 2U 等多种扩展模块

图片仅供展示，详细配置请查看配置清单

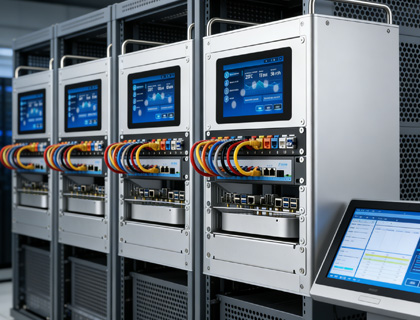

应用场景

HomeRack 8U 服务器机柜基础套件使用场景

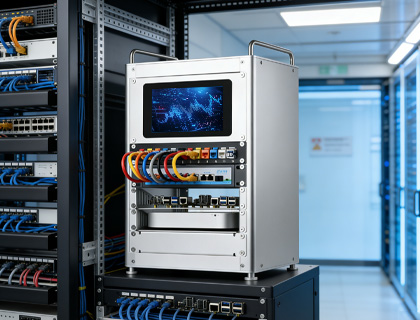

小型服务器部署
HomeRack 8U 服务器机柜基础套件使用场景
网络设备集中管理
HomeRack 8U 服务器机柜基础套件使用场景

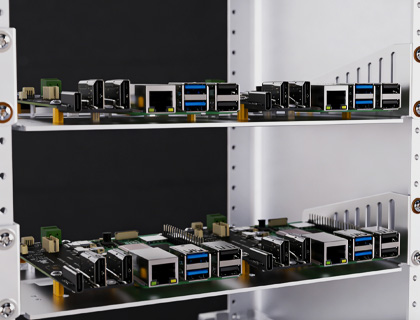

多单板机集群
HomeRack 8U 服务器机柜基础套件使用场景
桌面边缘计算节点

图片仅供展示，详细配置请查看配置清单

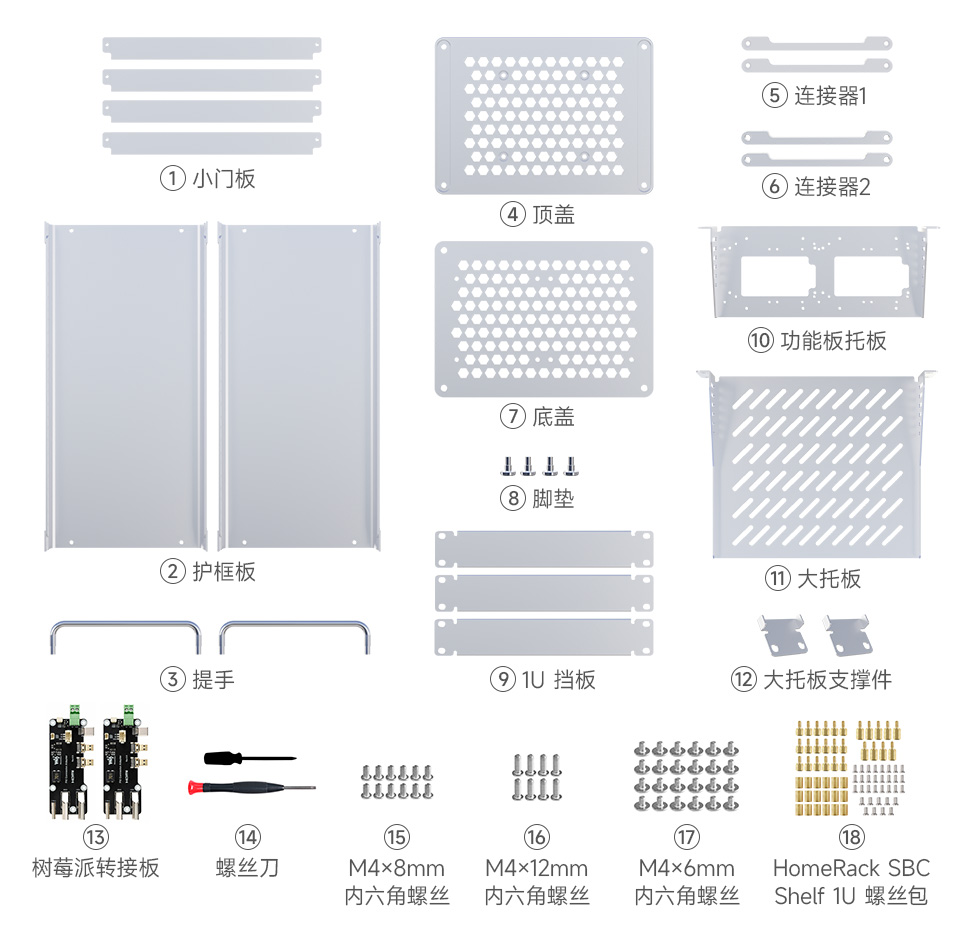

基础套件说明

HomeRack 8U 服务器机柜基础套件 支持 0.5U / 1U / 2U 等多种扩展模块

组装示例

注：先固定框架，再逐步拧紧螺丝以调整拼接平整度

HomeRack 8U 服务器机柜基础套件使用场景

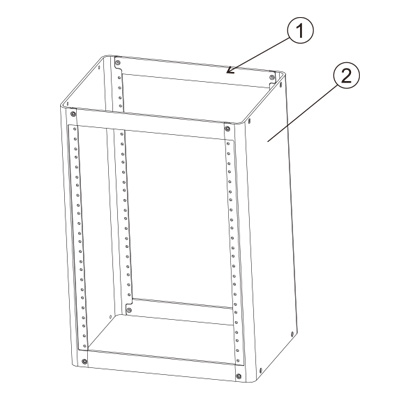

步骤一
零件 ① ② 组立
螺丝规格：M4*8

HomeRack 8U 服务器机柜基础套件使用场景

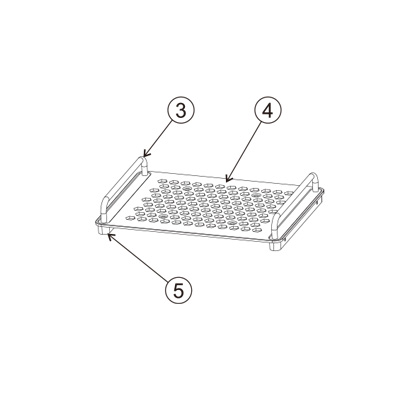

步骤二
零件 ③ ④ ⑤ 组立
螺丝规格：M4*8

HomeRack 8U 服务器机柜基础套件使用场景

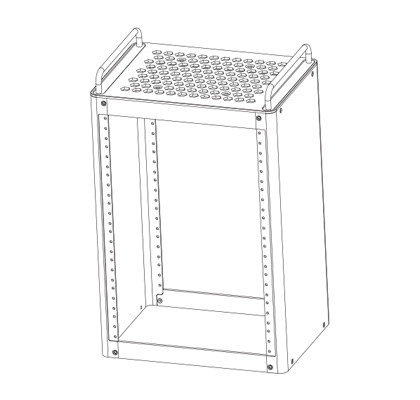

步骤三
步骤二与步骤一组立
螺丝规格：M4*12

HomeRack 8U 服务器机柜基础套件使用场景

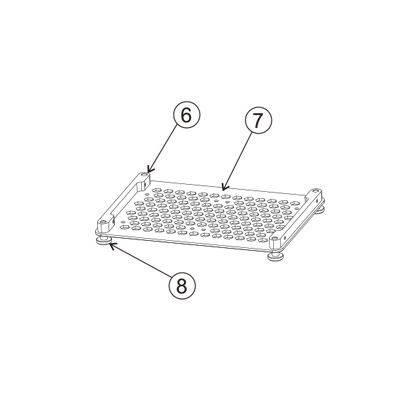

步骤四
零件 ⑥ ⑦ ⑧ 组立
⑧ 自带 M8 螺纹

HomeRack 8U 服务器机柜基础套件使用场景

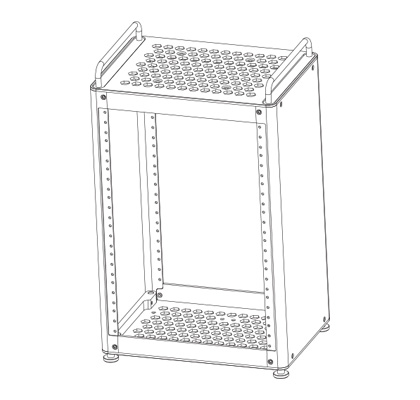

步骤五
步骤四与步骤三组立
螺丝规格：M4*12

HomeRack 8U 服务器机柜基础套件使用场景

步骤六
零件 ⑨ ⑩ ⑪ ⑫ 组立
螺丝规格：M4*6，帽头 ∅10

风扇接口说明

HomeRack 8U 服务器机柜基础套件使用场景

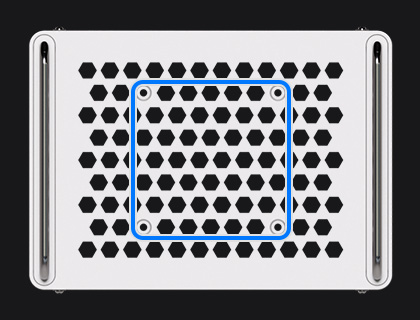

顶盖：预留一个 120*120mm 的单风扇孔位

HomeRack 8U 服务器机柜基础套件使用场景

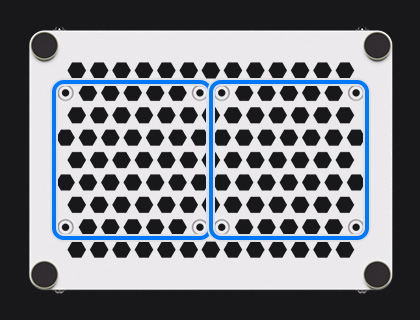

底盖：预留两个 120*120mm 的双风扇孔位

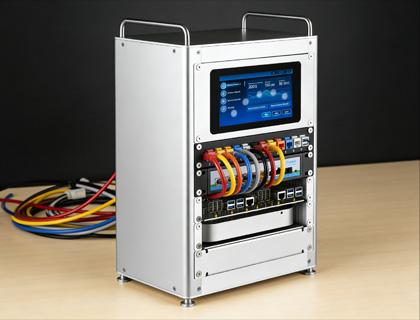

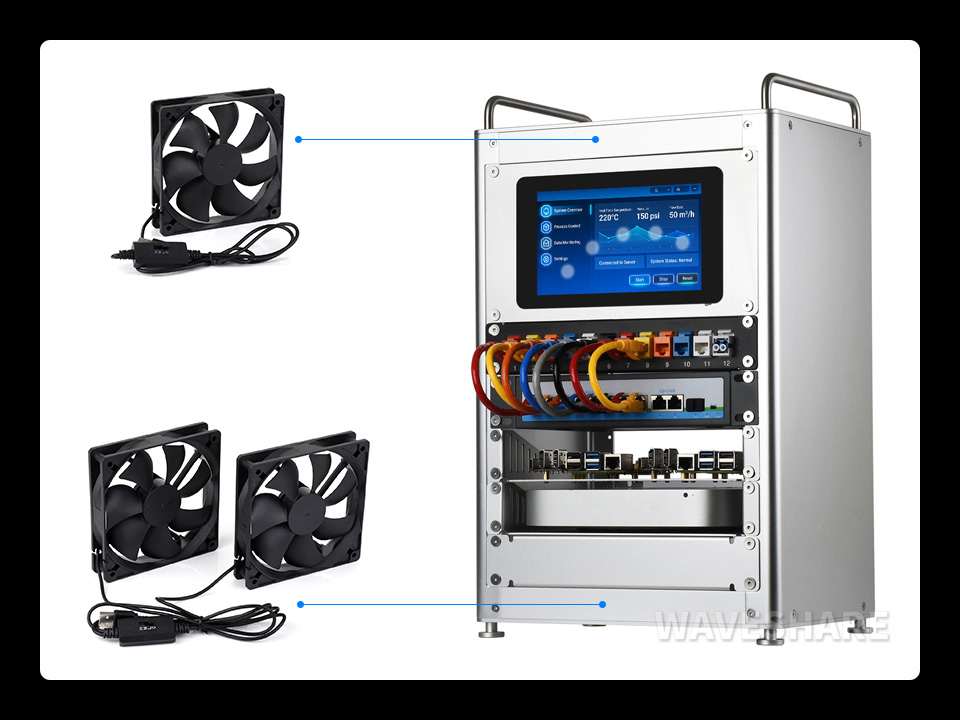

使用案例

HomeRack 8U 服务器机柜基础套件 使用案例

图片仅供参考，详细配置请查看配置清单

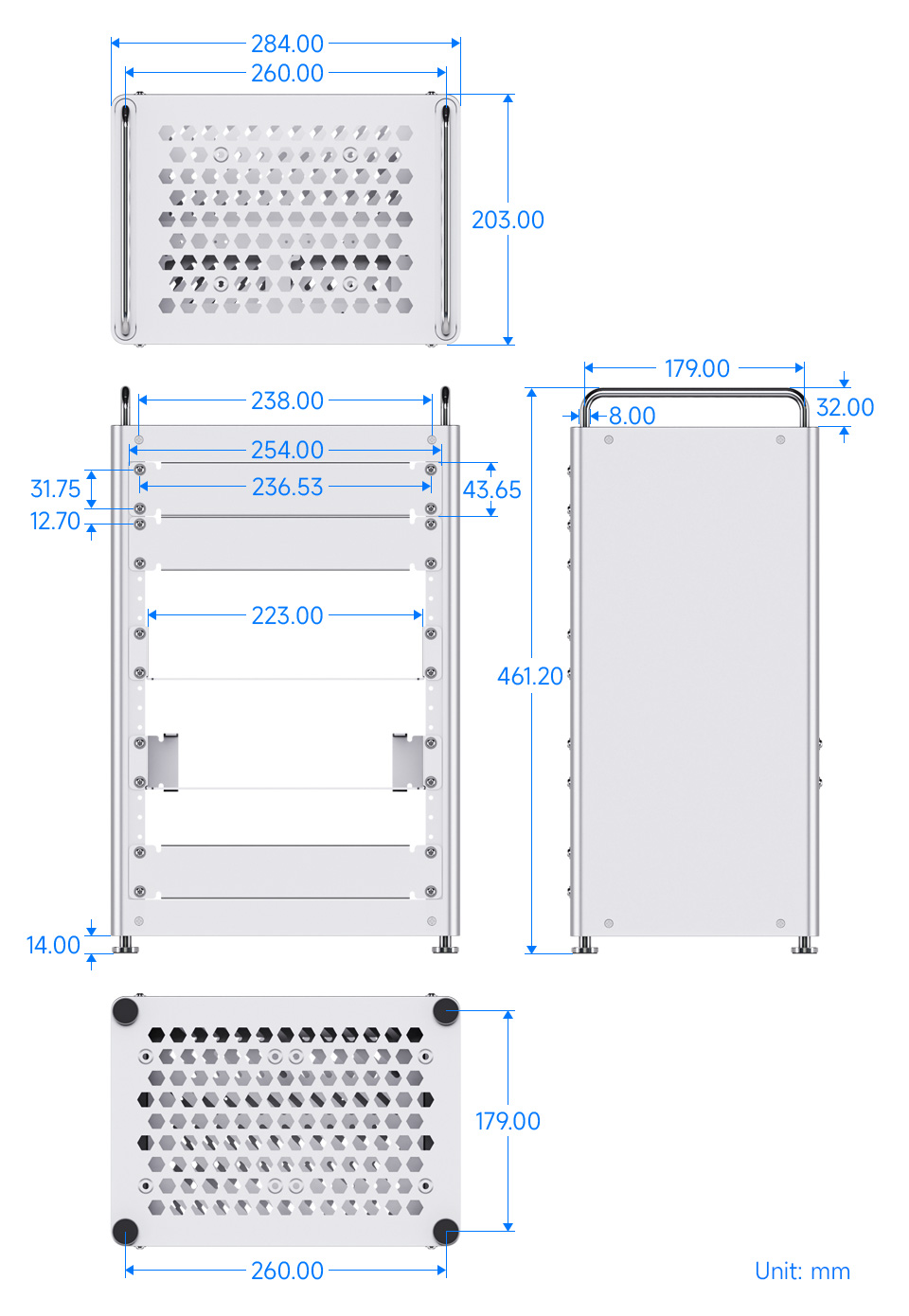

产品尺寸

HomeRack 8U 服务器机柜基础套件产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/HomeRack_8U_Basic_Kit

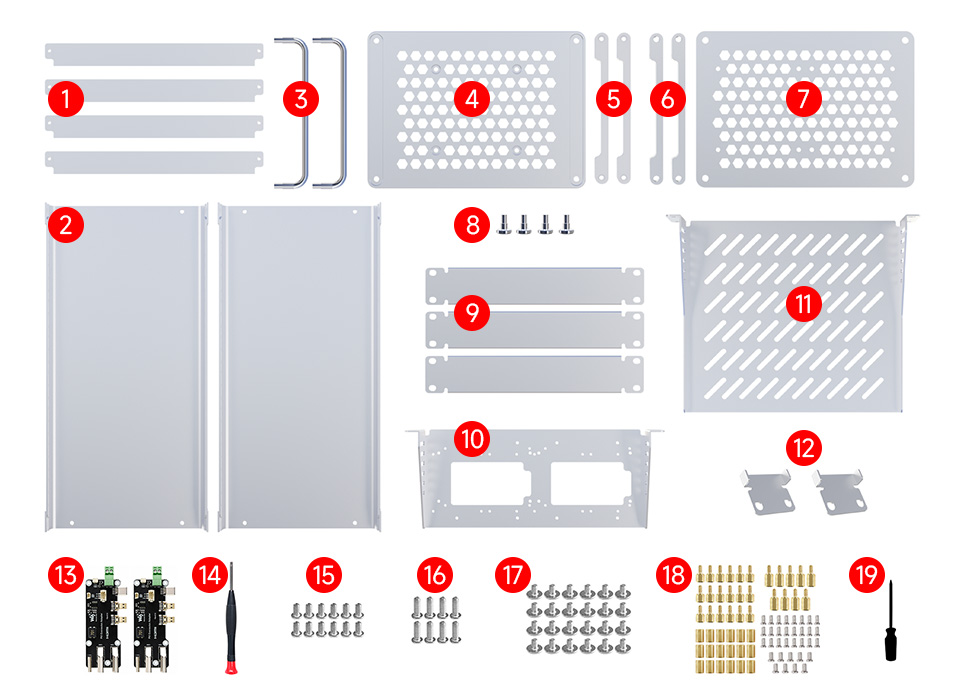

配置清单

HomeRack 8U 服务器机柜基础套件产品尺寸
  1. 小门板 × 4
  2. 护框板 × 2
  3. 提手 × 2
  4. 顶盖 × 1
  5. 连接器 1 × 2
  6. 连接器 2 × 2
  7. 底盖 × 1
  8. 脚垫 × 4
  9. 1U 挡板 × 3
  10. 功能板托板 × 1
  1. 大托板 × 1
  2. 大托板支撑件 × 2
  3. 树莓派转接板 × 2
  4. 内六角螺丝刀 × 1
  5. M4 × 8mm 螺丝 × 12
  6. M4 × 12mm 螺丝 × 8
  7. M4 × 6mm 螺丝 × 24
  8. HomeRack SBC Shelf 1U 螺丝包 × 1
  9. 十字螺丝刀 × 1
