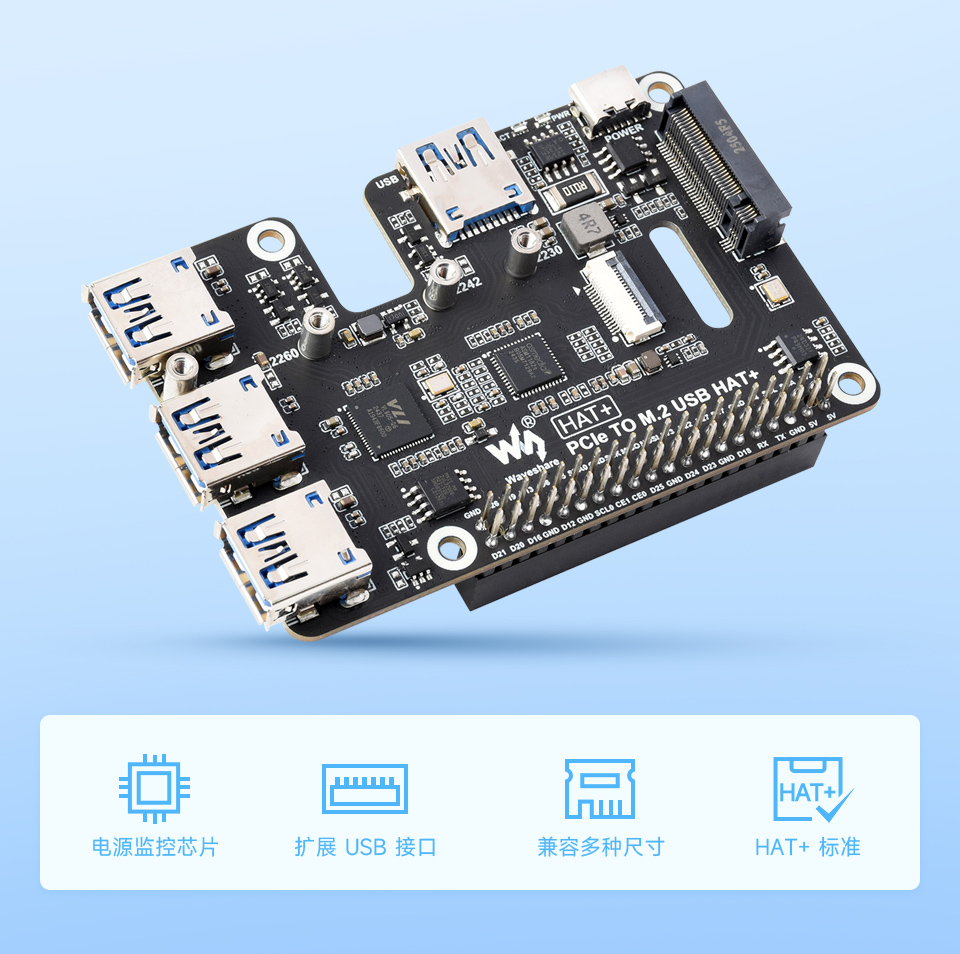

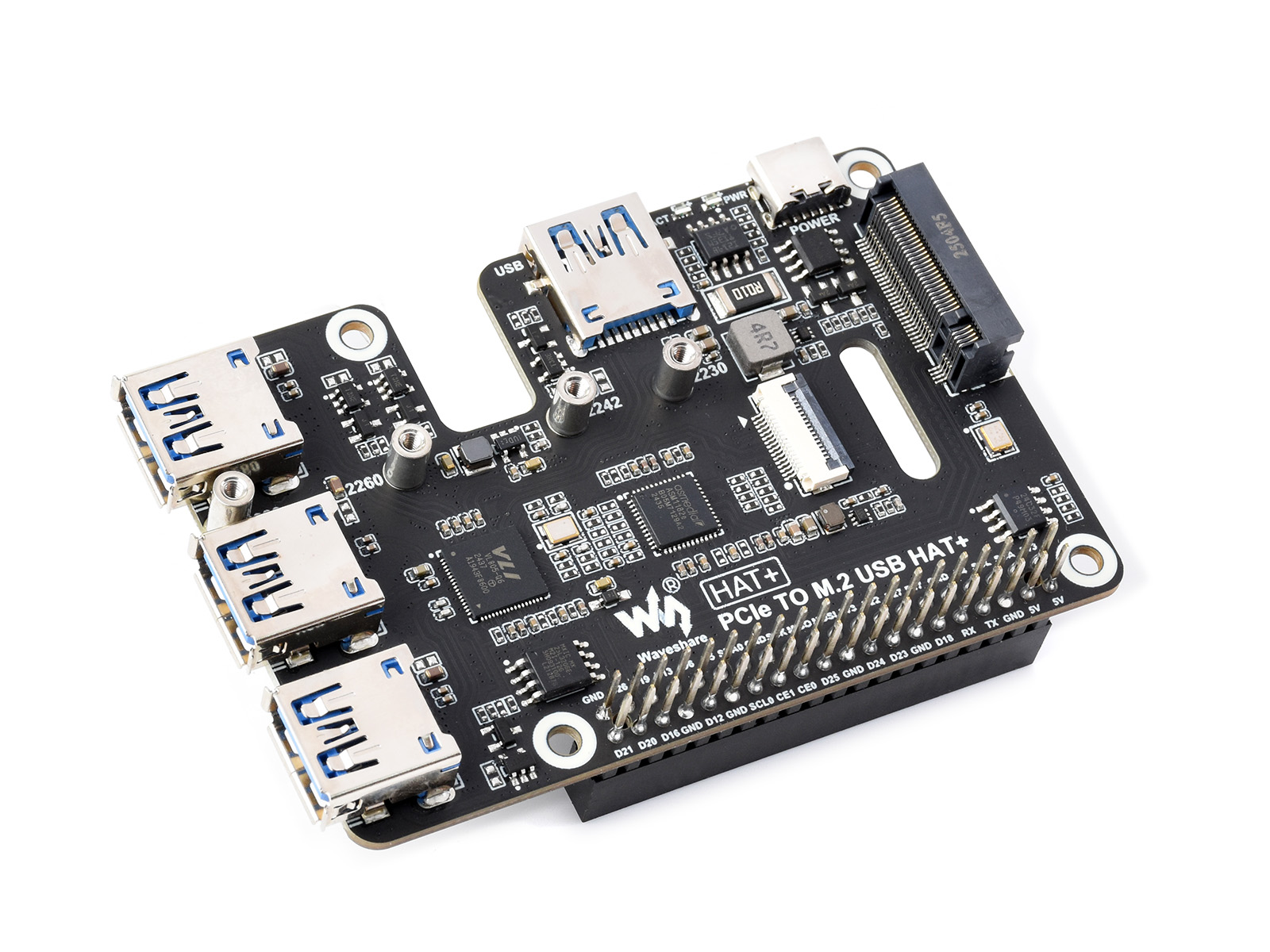

树莓派 5 PCIe 扩展卡

专为 Raspberry Pi 5 设计，免驱动，即插即用

PCIe 转 USB 3.2 Gen1 和 M.2

通过 16PIN 排线接入树莓派 5

基于 Raspberry Pi 5 的 16PIN PCIe 接口设计

本产品不含树莓派 5 主板等配件，详细配置请查看配置清单

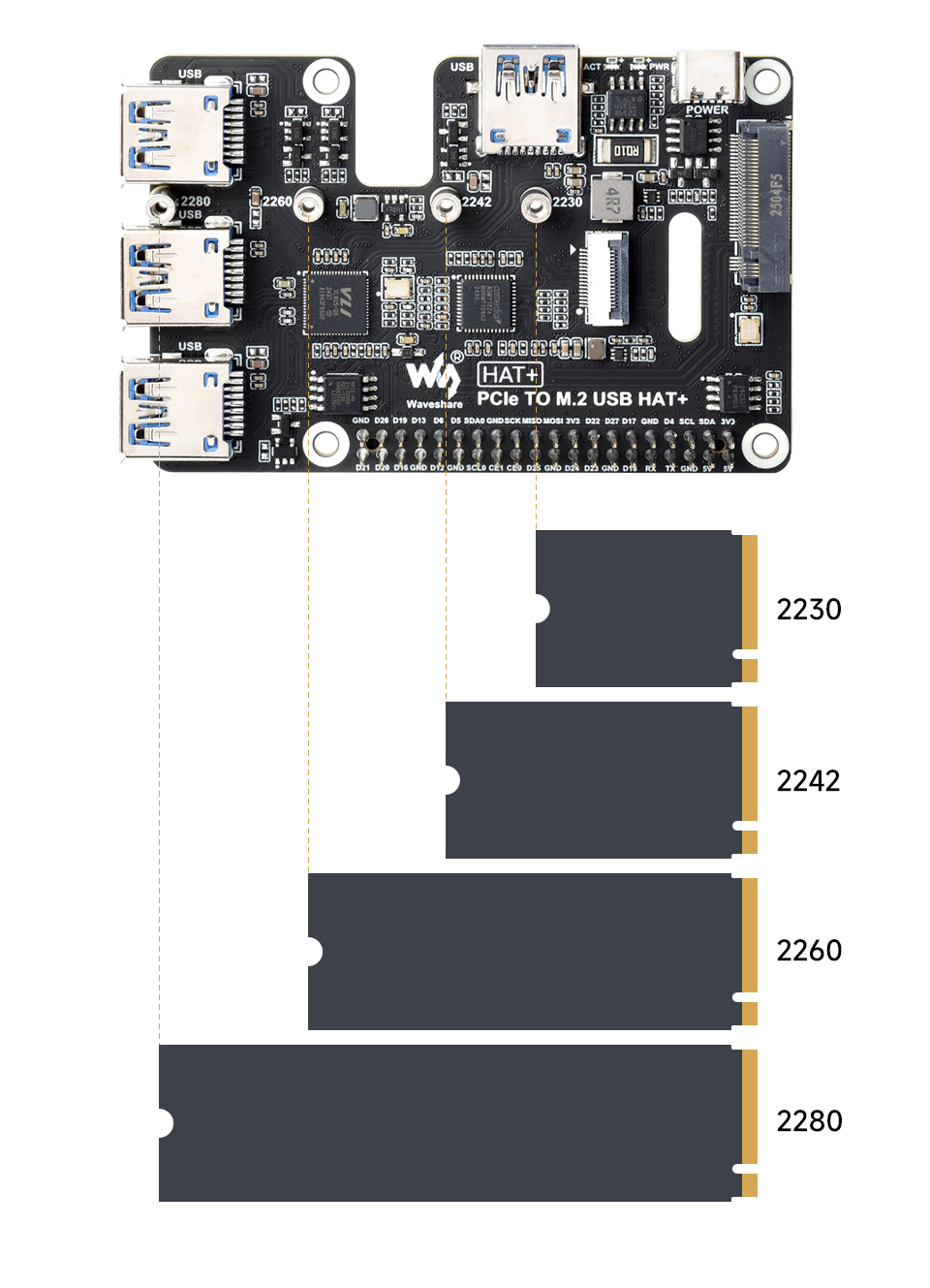

支持 NVMe 硬盘协议

兼容 2230/2242/2260/2280 尺寸的 M.2 硬盘
支持 Gen2 标准，支持从 SSD 启动 Raspberry PI 5

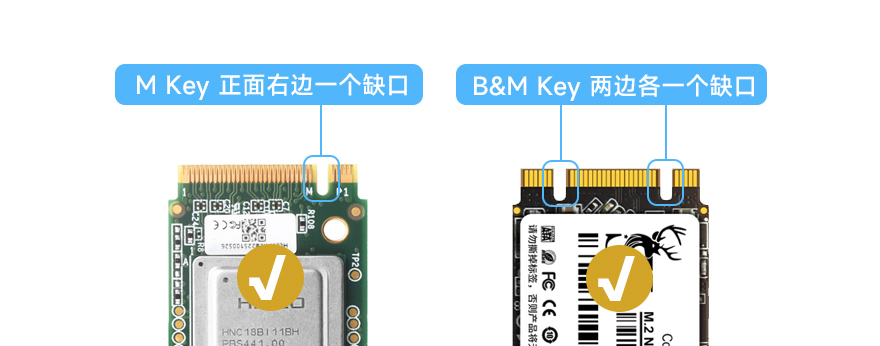

适用硬盘接口

注：仅支持 NVMe 硬盘协议

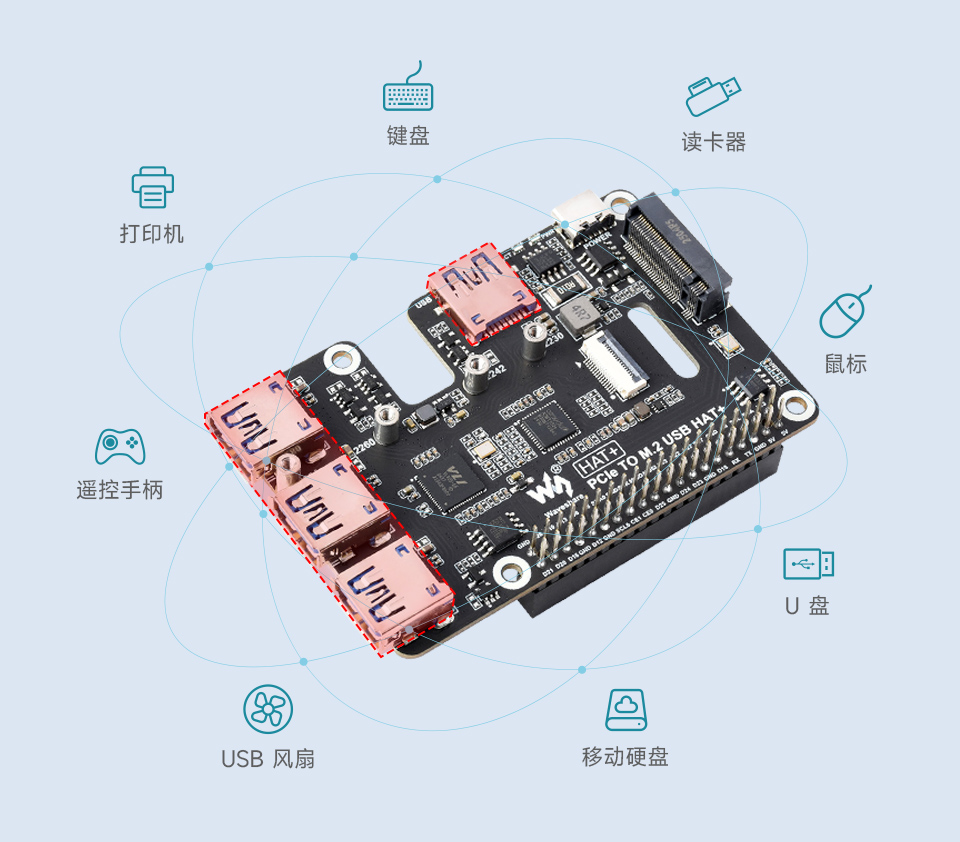

板载 4 路 USB 3.2 接口

PCIe 扩展 4 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备

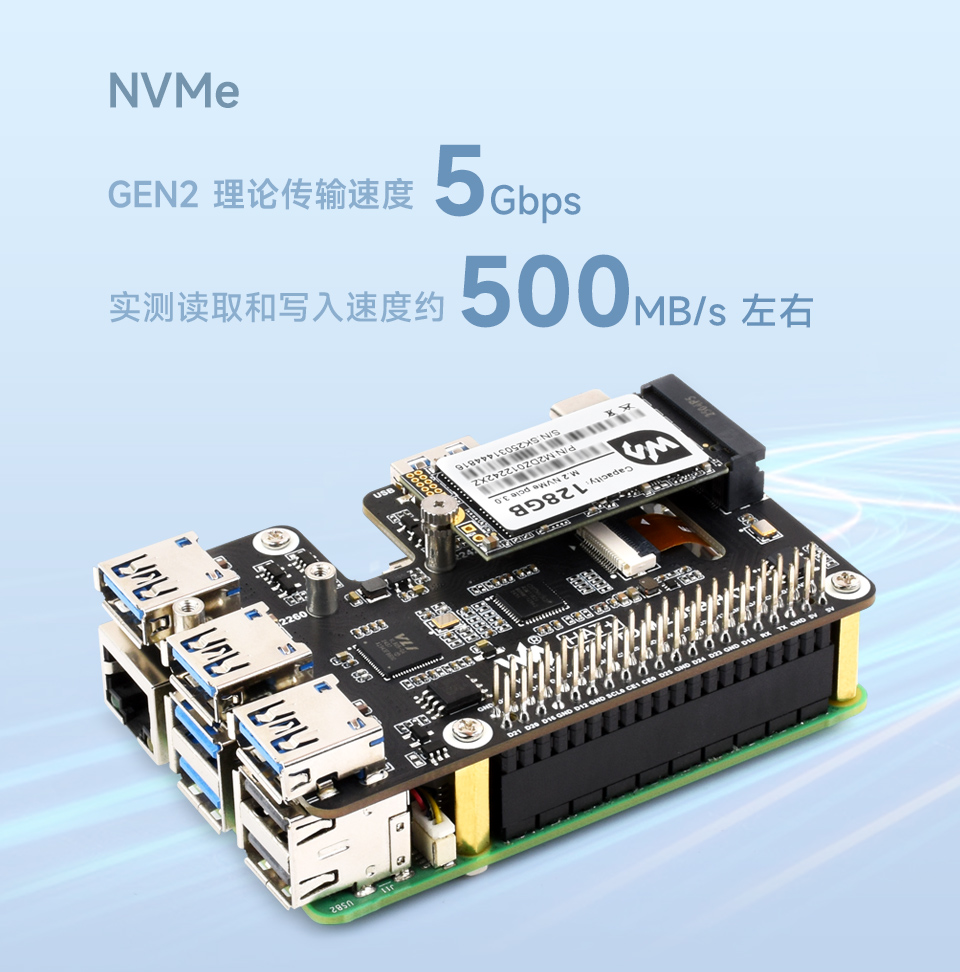

升级树莓派焕发新活力

相比树莓派的 Micro SD 接口有更快的读写速度，显著加速系统或文件传输，支持 NVMe SSD 启动树莓派

本产品不含树莓派 5 主板等配件，详细配置请查看配置清单

板载双 LED 指示灯

设备工作状态一目了然

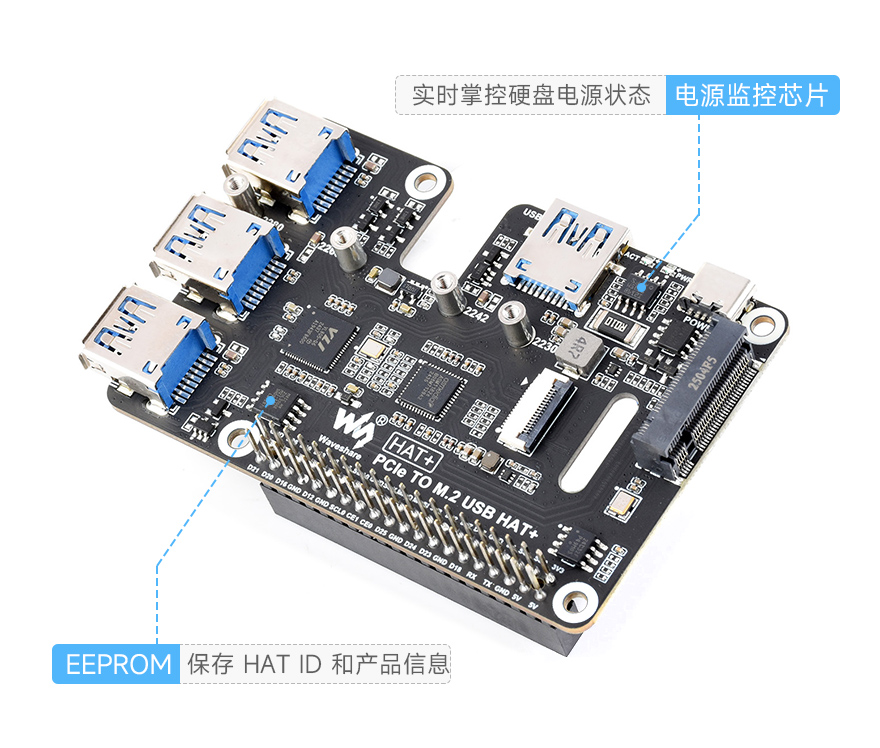

实时掌控硬盘电源状态

板载电源监控芯片和 EEPROM，电源状态即时反馈，运行更稳定

安装介绍

在树莓派表面贴上导热贴，再安装官方散热器，然后组合扩展板即可

本产品不含树莓派 5 主板等配件，详细配置请查看配置清单

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

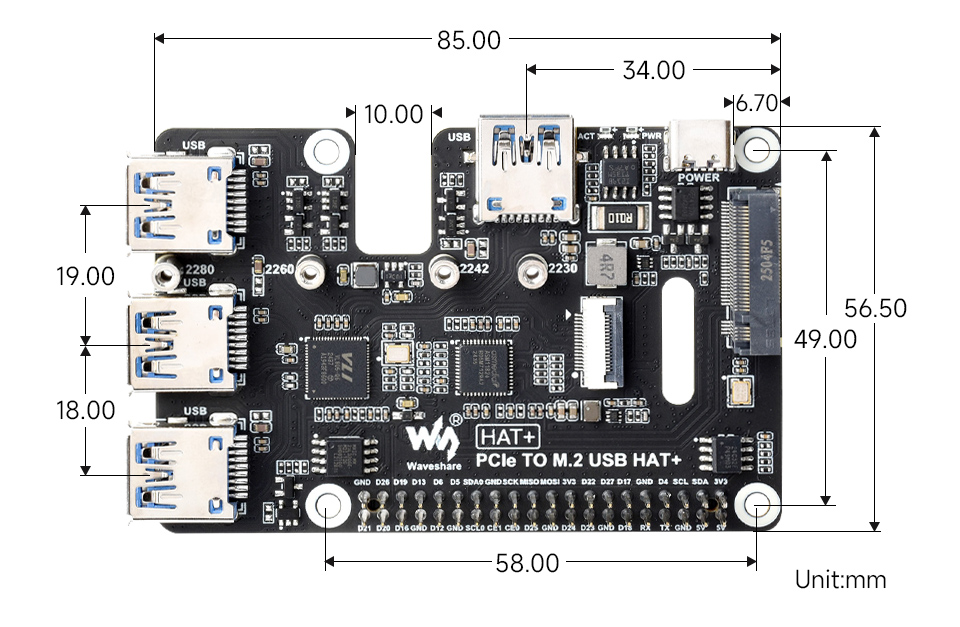

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO M.2 USB HAT+	M.2_M_KEY、USB3.2 × 4	PCIe ×1 Gen2	顶部	NVMe、2280、扩展 USB3.2
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展 USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 HAT+ (C)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230

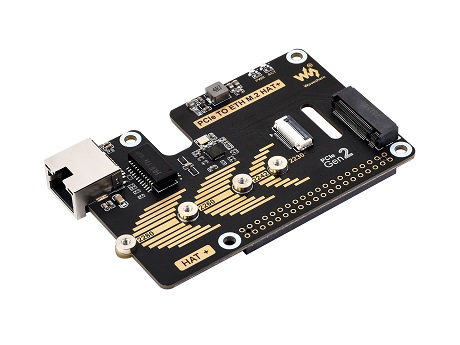

PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIE TO MiniPCIe HAT+	MiniPCIe	PCIe ×1 Gen2	HAT+	Wi-Fi、BT、MiniPCIe

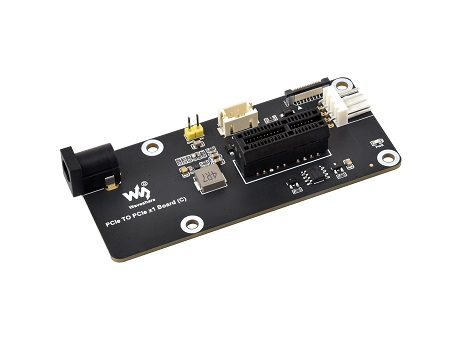

PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN × 2	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 2

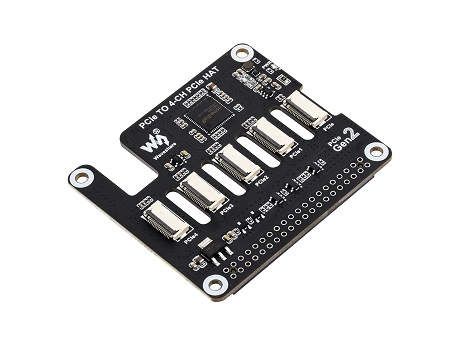

PCIe TO 4-CH PCIe HAT	PCIe 16PIN × 4	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 4

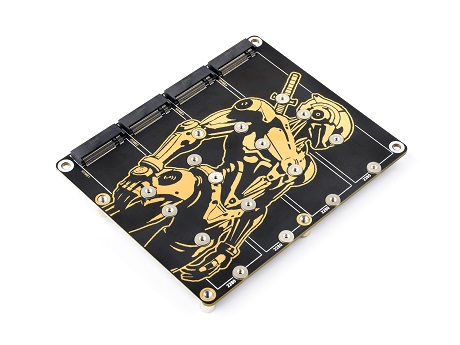

PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
PCIe TO 2-CH SATA HAT+	SATA × 2	PCIe ×1 Gen2	顶部	SATA
