STM32H743IIT6核心板 开发板 含串口模块

引出常用接口,可接微雪外围模块
价格
原价
型号
OpenH743I-C (标准版)
SKU
16636
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
Cortex-M4开发板 OpenH743I-C
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!


STM32开发板OpenH743I-C是一块以STM32H743IIT6为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入。

底板资源简介

Cortex-M7开发板 OpenH743I-C
    [ 核心接口简介 ]
  1. 核心板插槽
    方便接入核心板
  2. Arduino接口
    便于接入各种Arduino扩展板(Shield)
  3. DCMI接口
    方便接入摄像头模块
  4. 8BIT FMC接口
    方便接入NandFlash模块等
  5. ULPI接口
    方便接入高速USB模块等(STM32H743I没有内置USB HS PHY)
  6. LCD接口1
    方便接入10.1inch LCD,7inch LCD,4.3inch LCD
  7. LCD接口2
    方便接入4.3inch LCD
  8. SAI1接口
    方便接入音频模块,如WM8960模块等
  9. ICSP接口
    Arduino的ICSP接口
  10. SPI接口
    方便接入SPI模块,如FLASH AT45DBXX、W25QXX、SD卡、MP3模块等
    方便接入AD、DA模块,因为SPI1复用了AD、DA功能
  11. Ethernet接口
    方便接入Ethernet模块
  12. I2S / I2C接口
    方便接入I2S模块,如音频模块等
  13. USART1接口
    经过板载CP2102 USB转串口芯片的转换UASRT
  14. QUADSPI接口
    四线SPI接口,方便接入串行flash模块,如W25QXX
    (此接口为H7系列新增的外设接口)
  15. SDMMC接口
    方便接入Micro SD模块,SDMMC接口读写SD卡的速度相比SPI接口快的多
  16. USART3接口
    方便接入RS232、RS485、USB TO 232模块等
  17. CAN2接口
    方便接入CAN模块
  18. CAN1接口
    方便接入CAN模块
  19. I2C1 / I2C4接口
    方便接入I2C模块,如I/O扩展芯片PCF8574、EEPROM AT24CXX、10 DOF IMU Sensor模块等
    [ 其它接口简介 ]
  1. MCU引脚接口
    引出所有I/O,方便与外设进行I/O连接
  2. 5V DC接口
  3. 5V与3.3V电源输入输出接口
    常用于对外供电,或与用户板进行共地处理





  4. [ 器件简介 ]
  5. "5VDC"或"U5V"供电选择开关
    切换到5VDC,选择5VDC供电
    切换到U5V,选择USART1的USB接口供电
  6. CP2102
    USB转串口芯片
  7. 用户LED
    便于I/O输出测试或显示程序运行状态
  8. 摇杆
    上、下、左、右、按下,共5个状态
  9. WAKE UP按键
    可用作普通按键,也可将STM32从睡眠中唤醒
  10. 复位按键






  11. [ 跳线说明 ]
  12. USART1 JMP
  13. LED JMP
    短接跳线:接入到示例程序指定的I/O
    断开跳线:可改为使用连接线接入自定义的I/O
  14. KEY JMP
    短接跳线:接入到示例程序指定的I/O
    断开跳线:可改为使用连接线接入自定义的I/O
  15. Arduino JMP
    切换到上面,选择A4,A5作为AD管脚
    切换到下面,选择A4,A5作为I2C管脚

核心板资源简介

STM32开发板 CoreH743I
    [ 芯片简介 ]
  1. STM32H743IIT6
    内  核: Cortex-M7 32位RISC+双精度FPU+Chrom-ART图形加速器;
    特  性: 单周期DSP指令;
    工作频率: 480MHz,1027 DMIPS/2.14 DMIPS/MHz;
    工作电压: 1.62V-3.6V;
    封  装: LQFP176;
    存储资源: 2MB Flash,
      1MB RAM (864KB User+192KB TCM+4KB Backup) ;

    资  源: 6 x SPI,4 x USART,4 x UART,1 x LPUART,3 x I2S,
    4 x I2C,2 x FDCAN,1 x QUAD-SPI,1 x DCMI,4 x SAI,
    1 x FMC,2 x SDMMC,10 x TIM ,5 x LPTIM,
    1 x LTDC,1 x SPDIFRX,1 x HDMI-CEC,1 x SWPMI
    1 x USB 2.0 OTG FS,
    1 x USB 2.0 OTG HS(可外接ULPI接口的USB HS PHY),
    1 x 10/100 Ethernet MAC,
    3 x AD(16位),2 x DA(12位),
    2 x COMP,2 x OPAMP,1 x HRTIM,1 x RNG,
    1 x DM2D,1 x MDIO,1 x SysTick
    调试下载: 支持JTAG/SWD接口的调试下载,支持IAP

  2. IC42S16400J / IS42S16400J
    1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)的SDRAM
  3. STMPS2151STR
    USB电源管理器件
  4. AMS1117-3.3
    3.3V稳压器件
    [ 其它器件简介 ]
  1. 8M晶振
  2. 32.768K晶振
    可供内置RTC使用,或用以校准
  3. 复位按键
  4. VBUS LED
    USB接口电源指示灯
  5. PWR LED
    电源指示灯
  6. "5Vin"或"USB"供电选择开关
    切换到USB,选择USB供电
    切换到5Vin,选择5Vin供电
  7. BOOT状态设置开关
    可设置BOOT0的状态
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试
  2. USB接口
    作为Device:通过连接线,与计算机进行USB通信
    作为Host:通过转接线,U盘等USB设备
  3. MCU引脚接口
    引出VCC、GND及所有I/O,方便与外设进行连接
    [ 跳线/开关说明 ]
  1. POWER JMP
    VBAT选择跳线:短接用系统供电,断开可接入外部电源
    VREF选择跳线:短接接入VCC,断开可自定义VREF+
  2. OTG JMP
    短接跳线:使用USB OTG/HOST
    断开跳线:不影响I/O

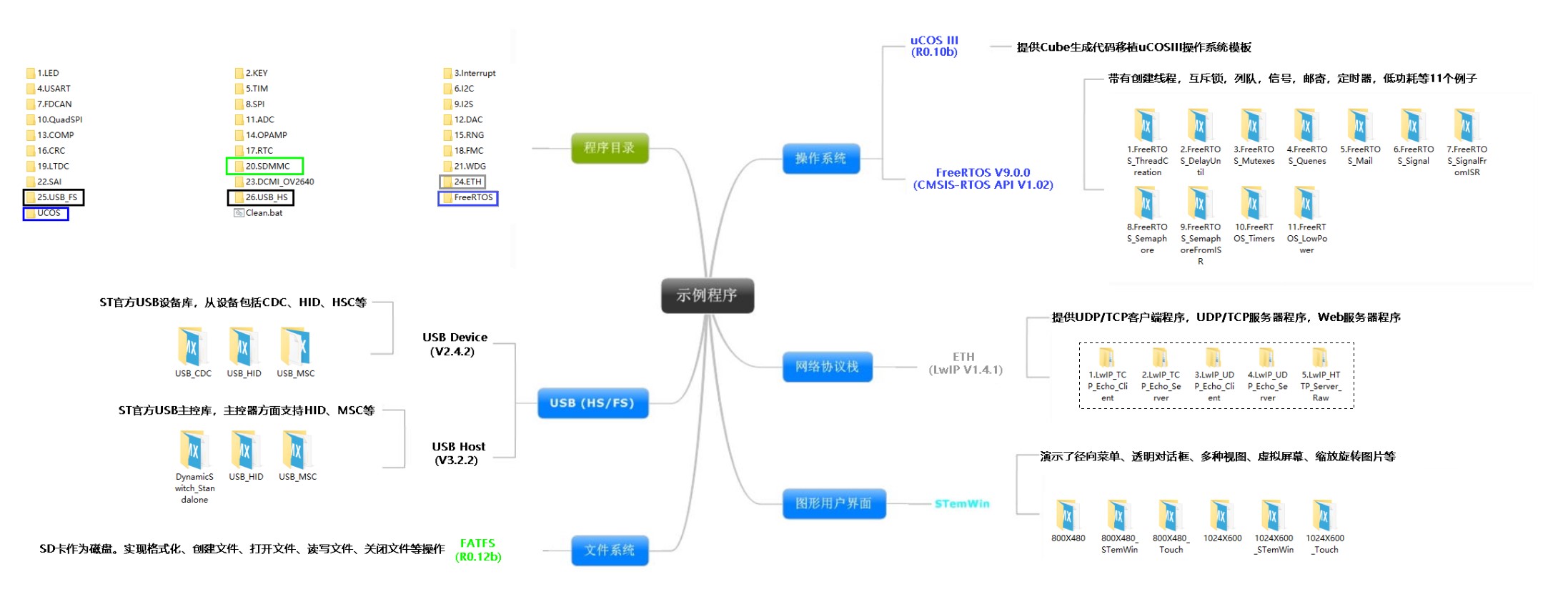

OPenH743I-C示例程序图

OpenH743I-C示例程序图示

我们配套的示例程序均使用STM32CubeMX开发,以图形化配置工具的形式根据应用配置STM32 MCU引脚、生成各模块初始化代码,并配有Cube工程文件。 对于新的产品设计,我们强烈推荐你使用STM32CubeMX来开发,其诸多强大的功能特性将使产品开发事半功倍。下面将对这款软件做一个简单的介绍:

STM32CubeMX是意法半导体STMCube™的主动原创,可以减轻开发工作,时间和费用。STM32Cube涵盖了STM32各系列产品。
STM32Cube包括STM32CubeMX,它是一款图形化软件设置工具,允许使用图形化向导来生成C初始化代码。 它也集成了一个全面的软件平台,支持每一个系列(例如STM32F7列的STM32CubeF7)。这个平台包括STM32CubeHAL(一个STM32的抽象层集成软件,确保STM32系列的移植性。)再加上兼容的一套中间件(RTOS,USB,TCP/IP和图形),所有内嵌软件组件附带了全套例程。

STM32CubeMX主要特性:

  • 直观的选择STM32微控制器
  • 微控制器图形化配置
    • 自动处理引脚冲突
    • 动态设置确定的时钟树
    • 可以动态确定参数设置的外围和中间件模式和初始化
    • 功耗预测
  • C代码工程生成器覆盖了STM32微控制器初始化编译软件,如IAR,KEIL,GCC
  • 可独立使用或作为Eclipse插件使用

STM32CubeMX软件图示:

主控板及其扩展性图展

Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C底板正面图
Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C底板背面图
Cortex-M7开发板 STM32F7 CoreH743I
CoreH743I正面侧视图
Cortex-M3开发板 CoreH743I
CoreH743I背面侧视图
Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C正面斜视图
Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C正面图
Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C接入外围模块一
Cortex-M7开发板 STM32F7 OpenH743I-C
OpenH743I-C接入外围模块二

接入USB设备(通过转接线)

4.3inch lcd emWin示例1

7inch lcd emWin示例1

接入USB3300 USB HS Board

接入OV2640 Camera Board

接入NandFlash Board

接入CAN Board

接入Test Board

接入FRAM Board

同时挂多个I2C模块

接入Micro SD Storage Board

接入DataFlash Board

接入Ethernet Board

接入VS1003B MP3 Board

接入WM8960 Audio Board

接入任意自定义模块,随心搭配
相关说明:
本产品实际配备什么模块,须参考本产品详细配置。(以上图片只表明本产品可以支持该类模块,而不代表配备它们)
本产品实际如何接入模块,需根据本产品实际情况。(以上图片可能引自Open系列其它产品,接入方法仅供参考)

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板

Open系列开发板简介

STM32开发板 Open207Z

玩转你的STM32变形金刚,召集你的Cortex-M0 / M3 / M4 / M7战队,建立你的嵌入式战线,缔造你的电子王国!从这里开始!

市面上大部分开发板的局限性在于它们不具开放性,不够模块化,因而限制了其移植性,扩展性,限制了其应用。
实际上,硬件开发系统可以学习软件工程的设计理念 --开放化,模块化,接口化。
以便让它具备“可移植”,“易扩展”等优越性,以便让它能像软件一样,一次设计,到处使用。

我们决定做一些真正优秀的开发系统,决定将它们更“一般化”,以让它们发挥出更强的威力。

基于以上设计理念的驱动,我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法,真正适用于用户的学习、研发!

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点:

为初学者而生:

  • 模块化的设计:需要使用什么模块,则接入什么模块,系统简单明了,亦可单独研究各个模块,便于初学者快速入门;
  • 开放性的设计:整个系统高度开放,采用接入式连接,避开了连线的复杂性,避免了由于错误连线导致无法成功调试的可能性;
  • 明了的标识与方便的接口:使得初学者可以简便的使用MCU的所有资源,完成各项入门实验。
为开发者而造:
  • 模块化的设计:需要使用什么模块,则接入什么模块,系统目标明确,亦可移植各个模块到其它系统,便于开发者快速开发;
  • 开放性的设计:整个系统高度开放,所有I/O开放,开发不受限制。用户亦可自行设计模块,简便的接入到系统。
  • 明了的标识与方便的接口:使得开发者可以轻松发挥MCU的所有资源,debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统,使用它作为产品的初期评估系统,有效减少你的重复劳动,快速开发出你的目标产品。

敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

Open系列开发板优势

各项参数 说明
功能性 功能强大,不断升级! 我们将持续提供常用功能外围模块。外围模块持续更新,系统功能不断升级。
你可以亲力设计属于你的外围模块。量身定做你的外围,倾情打造你的系统。我们需要的只是你的震撼。
开放性 资源开放,便于使用! 相对于传统开发板其封闭性的设计,开放性的设计带来以下优点:
可以接入用户需要的模块,而不是已经限定的模块;不接入模块,不占用I/O,而不是已经占用大量I/O。
模块化 分块设计,持续更新! 如软件设计般设计硬件,对功能进行划分,将它们模块化、接口化,便于“调用”。
如软件般,一次设计,到处使用。可用于产品的初期快速评估,避免重复劳动。
移植性 支持移植,加速开发! 各个模块可从系统分离,接入到其它系统,便于产品的初期快速评估。模块化的设计带来的是超强的移植性,各个模块可以接入其它MCU(如PIC、AVR、51等)或ARM(如ARM Coretex-M0、ARM7等)。
扩展性 接口丰富,利于扩展! 包括ONE-WIRE,I2S,I2C,SPI,USART,USB,CAN,Ethernet,SDIO,PS/2,FSMC接口等。(各Cortex-M0/M3/M4 Open主控板的MCU不同,功能不同,所以,不一定都带上述所有接口)
易用性 接入设计,易于使用! 模块通过接口直接接入系统,灵活的同时做到了易用,让你从学习爽到开发:
对比资源开放的 实验仪类开发板 ,不需连线,便于学习。对比资源封闭的 集成型类开发板 ,不易受限,利于开发。
软件 附送常用模块C语言驱动程序,提供μC/OS-II示例程序。
教程 给出各类软硬件设计教程,方便用户快速入门STM32 Cortex-M0 / M3 / M4 / M7。
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

JTAG/SWD接口定义

特别说明:本产品不自带仿真调试!需接入仿真器才能进行仿真调试!( 仿真器 需另行购买)

外形尺寸

开发资料

包括如下内容:

  • 原理图
  • 管脚分配图
  • 示例程序(C程序、FreeRTOS、μC/OS-III)
  • STM32开发软件(KEIL、STM32CubeMX等软件)
  • STM32器件手册
  • STM32开发资料
资料路径: www.waveshare.net/wiki/OpenH743I-C

详细配置

  1. OpenH743I-C开发板 x1
  2. USB线 type A公口 转 micro公口 x1
  3. USB线 type A母口 转 micro公口 x1
  4. 4PIN+2PIN连接线包 x1
  5. 5V电源适配器 x1
1
2
3
5
温馨提示:你可选购 各类模块 各类LCD ,以搭建适合自己的平台!
