STM32开发板 CoreH743I

批量：价格面议；     零售：谢绝还价。

产品简介

我是一款基于STM32H743IIT6为主控芯片的核心板，主要特点有：

  • 板载MCU的基本电路，包括晶振电路，USB电源管理电路，USB接口等
  • 板载64MBIT的SDRAM
  • 引出了所有I/O资源
  • 带JTAG/SWD调试下载接口
  • 排针间距2.0mm，体积较小，适合接入用户系统
  • 支持ST官方的TouchGFX

资源简介

STM32开发板 CoreH743I
    [ 芯片简介 ]
  1. STM32H743IIT6
    内　　核： Cortex-M7 32位RISC+双精度FPU+Chrom-ART图形加速器；
    特　　性： 单周期DSP指令；
    工作频率： 480MHz，1027 DMIPS/2.14 DMIPS/MHz；
    工作电压： 1.62V-3.6V；
    封　　装： LQFP176；
    存储资源： 2MB Flash，
      1MB RAM (864KB User+192KB TCM+4KB Backup) ；

    资　　源： 6 x SPI，4 x USART，4 x UART，1 x LPUART，3 x I2S，
    4 x I2C，2 x FDCAN，1 x QUAD-SPI，1 x DCMI，4 x SAI，
    1 x FMC，2 x SDMMC，10 x TIM ，5 x LPTIM，
    1 x LTDC，1 x SPDIFRX，1 x HDMI-CEC，1 x SWPMI
    1 x USB 2.0 OTG FS，
    1 x USB 2.0 OTG HS（可外接ULPI接口的USB HS PHY），
    1 x 10/100 Ethernet MAC，
    3 x AD（16位），2 x DA（12位），
    2 x COMP，2 x OPAMP，1 x HRTIM，1 x RNG，
    1 x DM2D，1 x MDIO，1 x SysTick
    调试下载： 支持JTAG/SWD接口的调试下载，支持IAP

  2. IC42S16400J / IS42S16400J
    1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)的SDRAM
  3. STMPS2151STR
    USB电源管理器件
  4. AMS1117-3.3
    3.3V稳压器件
    [ 其它器件简介 ]
  1. 8M晶振
  2. 32.768K晶振
    可供内置RTC使用，或用以校准
  3. 复位按键
  4. VBUS LED
    USB接口电源指示灯
  5. PWR LED
    电源指示灯
  6. "5Vin"或"USB"供电选择开关
    切换到USB，选择USB供电
    切换到5Vin，选择5Vin供电
  7. BOOT状态设置开关
    可设置BOOT0的状态
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试
  2. USB接口
    作为Device：通过连接线，与计算机进行USB通信
    作为Host：通过转接线，U盘等USB设备
  3. MCU引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接
    [ 跳线/开关说明 ]
  1. POWER JMP
    VBAT选择跳线：短接用系统供电，断开可接入外部电源
    VREF选择跳线：短接接入VCC，断开可自定义VREF+
  2. OTG JMP
    短接跳线：使用USB OTG/HOST
    断开跳线：不影响I/O

产品图片

STM32开发板 CoreH743I

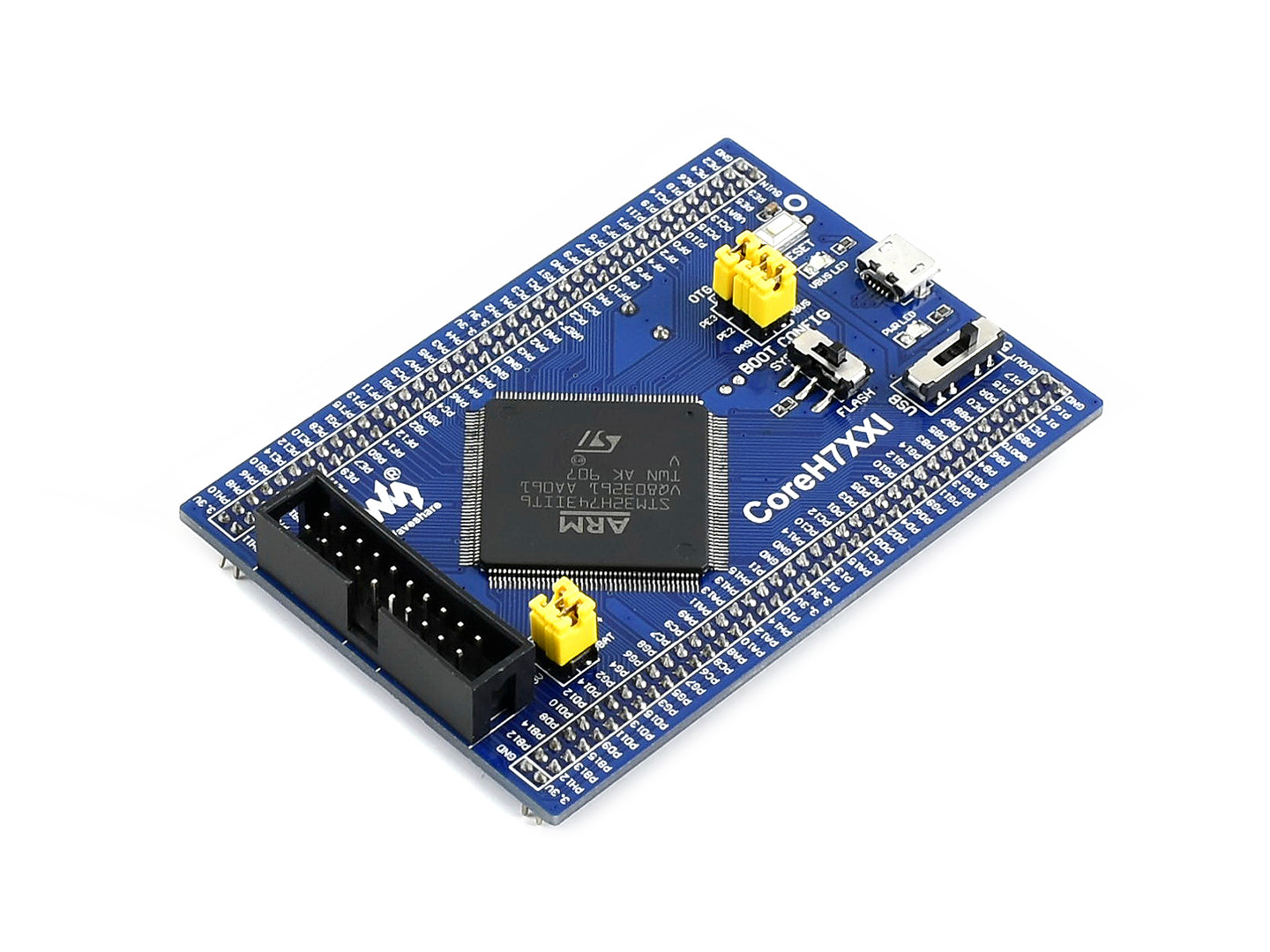

CoreH743I正面侧视图
divider
STM32开发板 CoreH743I
CoreH743I背面侧视图
divider
divider
STM32开发板 CoreH743I
CoreH743I正面侧视图二
divider
STM32开发板 CoreH743I
CoreH743I接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。

外形尺寸

JTAG/SWD接口定义

开发资料

包括如下内容：

  • 原理图
  • 示例程序（C程序、FreeRTOS、uC/OS III）
  • STM32开发软件（KEIL、STM32CubeMX等）
  • STM32器件手册
  • STM32开发资料
资料路径：www.waveshare.net/wiki/CoreH743I

配置清单

标准版配置

  1. CoreH743I开发板 x1
  2. USB线 type A公口 转 micro公口 x1
