Luckfox Pico Ultra幸狐RV1106微型1TOPS算力Linux开发板 带屏幕套餐 WiFi 6和蓝牙模块支持PoE

搭配4英寸IPS电容触摸屏幕，内置16位256MB DRAM DDR3L，摄像头等接口，支持智能编码
价格
原价
型号
Luckfox Pico Ultra W LCD Kit C
SKU
27868
品牌
Luckfox
版本选择
Luckfox Pico Ultra Luckfox Pico Ultra B
Wi-Fi模块
不带Wi-Fi 带Wi-Fi
PoE模块
不带PoE 带PoE
屏幕选择
不含屏幕 480×480触摸屏 720×720触摸屏
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

Luckfox Pico Ultra幸狐RV1106微型1TOPS算力Linux开发板 带屏幕套餐 WiFi 6和蓝牙模块支持PoE

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

Luckfox Pico Ultra 系列

本产品是一款基于瑞芯微 RV1106 系列芯片，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、RGB LCD、GPIO、UART、SPI、I2C、USB 等接口，非常适合嵌入式应用

Luckfox Pico Ultra Luckfox Pico Ultra

开发板版本

Luckfox Pico Ultra 可选版本

选型对比

型号 Luckfox Pico Ultra Luckfox Pico Ultra B
处理器 RV1106G3 RV1106G2
NPU 1TOPS 0.5TOPS
内存 256MB DDR3L 128MB DDR3L

屏幕版本

Luckfox Pico Ultra 可选版本

套餐组合搭配示例

Luckfox Pico Ultra 可选版本

4 英寸 IPS 触摸屏幕介绍

电容式触摸

支持电容式触摸，反应灵敏，增加开发的便捷性，
屏幕直观操作，让开发变得更方便

用一根手指触摸 4 英寸 IPS 电容触摸 LCD 屏幕，展示触摸效果

屏幕参数

型号 4 英寸 IPS 触摸屏幕
480×480		 4 英寸 IPS 触摸屏幕
720×720
分辨率 480×480 720×720
通信接口 RGB666
屏幕尺寸 4 英寸
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
工作温度 -20°C~70°C
对比度 380:1 1000:1
可视角度 160° 170°
外型尺寸 (H×V) 84.2×84.2 (mm) 84.0×84.0 (mm)
显示尺寸 (H×V) 71.86×70.18 (mm) 71.93×71.93 (mm)
点距 (H×V) 0.1497×0.1462 (mm) 0.0999×0.0999 (mm)
色域 - 68% NTSC

开发板介绍

高度集成 强劲性能

开发板集成 CPU、NPU、ISP 等处理器

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，而且视频体积更小
  • 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC

预留 PoE 模块接口

开发板的供电方式更加灵活

Luckfox Pico Ultra 预留PoE模块接口

使用 PoE 模块
可实现 PoE 以太网供电

仅一根网线接入 PoE 设备即可让 Luckfox Pico Ultra 系列实现联网和供电

Luckfox Pico Ultra 预留PoE模块接口 Luckfox Pico Ultra 预留PoE模块接口

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

资源简介

Luckfox Pico Ultra 资源简介
  1. USB-C 接口

    可用于供电与程序烧录

  2. USER-LED

    默认镜像用于指示系统运行情况

  3. BOOT 按键

    上电或者复位时按下，进入下载模式

  4. RESET 按键

  5. GPIO 接口

  6. 贴片麦克风

  7. 天线接口

  8. Wi-Fi/BT 模块

    2.4G Wi-Fi 6

    BT5.2/BLE 蓝牙模块

  9. USB-A 接口

    与 USB-C 共享芯片连接电路，当 USB-C 未接入时自动切换使能，可用于 USB 通信

  1. 百兆 RJ45 网口

  2. 喇叭接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

  3. RGB LCD 接口

  4. 摄像头接口

    MIPI CSI 2-lane

  5. RV1106G3/RV1106G2

    视觉处理器 SoC，内置 ARM Cortex-A7 内核

  6. 8GB EMMC

  7. RTC 座子

  8. PoE 模块接口

  9. PoE 模块供电接口/外部供电接口

    可外部接入 5V 供电或 PoE 模块供电

引脚定义

Luckfox Pico Ultra 产品尺寸

产品尺寸

Luckfox Pico Ultra 产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2 		DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico 2 W树莓派原版
Pico 2 WH 		DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
CAN 版 		DC-DC, 2000mA Type-C 4MB - CAN 接口
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版 		LDO, 800mA 分体式
Type-C		 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico网口版
网口版 		LDO, 800mA Type-C 4MB - 带网口
pico网口版
USB 口版 		LDO, 500mA Type-C，Type-A 2MB - 板载 PIO-USB Type-A 接口
RP2350 圆形触摸 AMOLED 版带外壳
1.43" 圆形触摸 AMOLED 版 		DC-DC, 2000mA Type-C 16MB 支持(边充边放) 1.43 英寸 AMOLED
触摸屏
RP2350 圆形触摸 LCD 版带外壳
1.64" 圆角触摸 AMOLED 版 		DC-DC，2000mA Type-C 16MB 支持(边充边放) 1.64 英寸
AMOLED
触摸屏
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 300mA Type-C 16MB 支持(边充边放) 1.28 英寸
触摸屏
RP2350 1.47 LCD 版
1.47" LCD 版 		LDO, 300mA Type-C 16MB - 1.47 英寸 IPS
RP2350 1.47 LCD USB版
1.47" LCD USB 版 		LDO, 300mA Type-A 16MB - 1.47 英寸 IPS
RP2350 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2" 圆角触摸 LCD 版 		DC-DC,2000mA Type-C 16MB 支持(边充边放) 2 英寸
触摸屏
RP2350 圆形触摸 LCD 版带外壳
2.8" 触摸LCD版 		LDO, 800mA Type-C 16MB 支持(边充边放) 2.8 英寸
IPS 触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH 		DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico 		DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H 		DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版 		LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版 		LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版 		LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版 		LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版 		LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版 		LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版 		LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版 		LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD 		LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版 		DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版 		DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版 		LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版 		- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

幸狐科技官方授权

幸狐科技官方授权

产品资料

资料路径： https://wiki.luckfox.com/zh/Luckfox-Pico/Luckfox-Pico-RV1106/Luckfox-Pico-Ultra-W/Luckfox-Pico-quick-start/

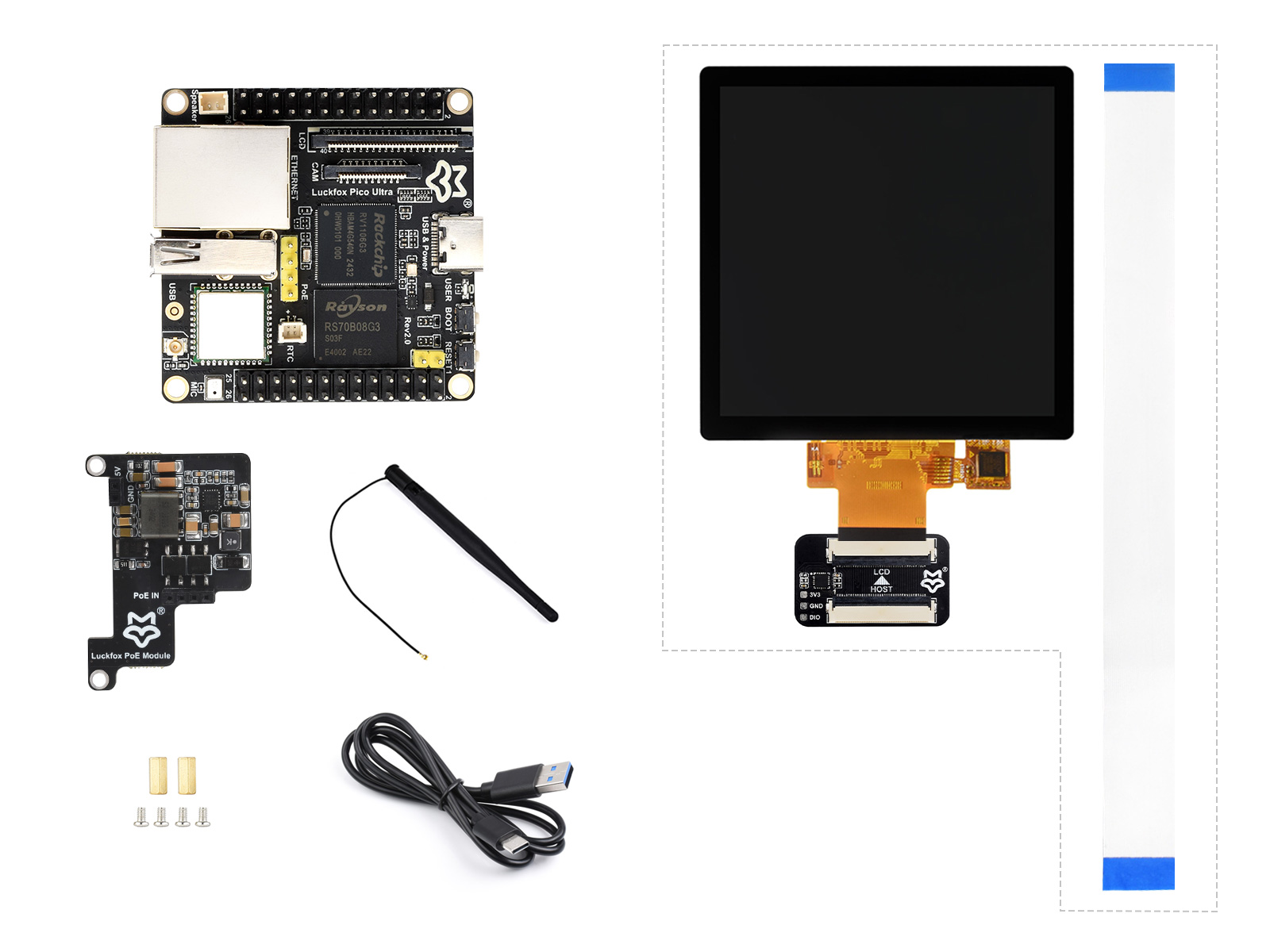

配置清单

  1. Luckfox Pico Ultra (带 Wi-Fi) × 1
  2. Luckfox PoE 模块 × 1
  3. IPX 2.4G 2DB 天线 × 1
  4. 铜柱螺丝包 × 1
  1. 4英寸 IPS 触摸屏幕 480×480 像素 × 1
  2. 屏幕 FFC 线 × 1
  3. USB 线 Type-A 公口转 Type-C 公口约 1 米 × 1
