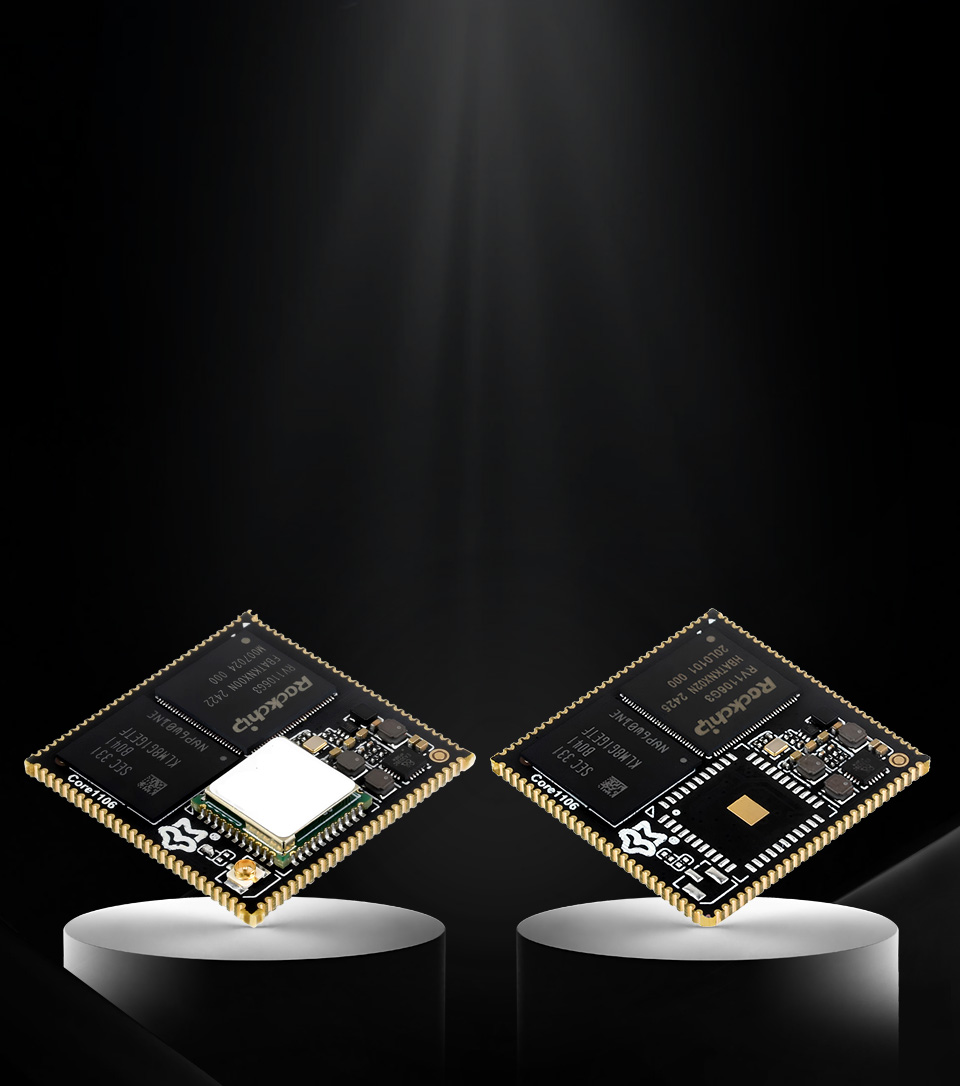

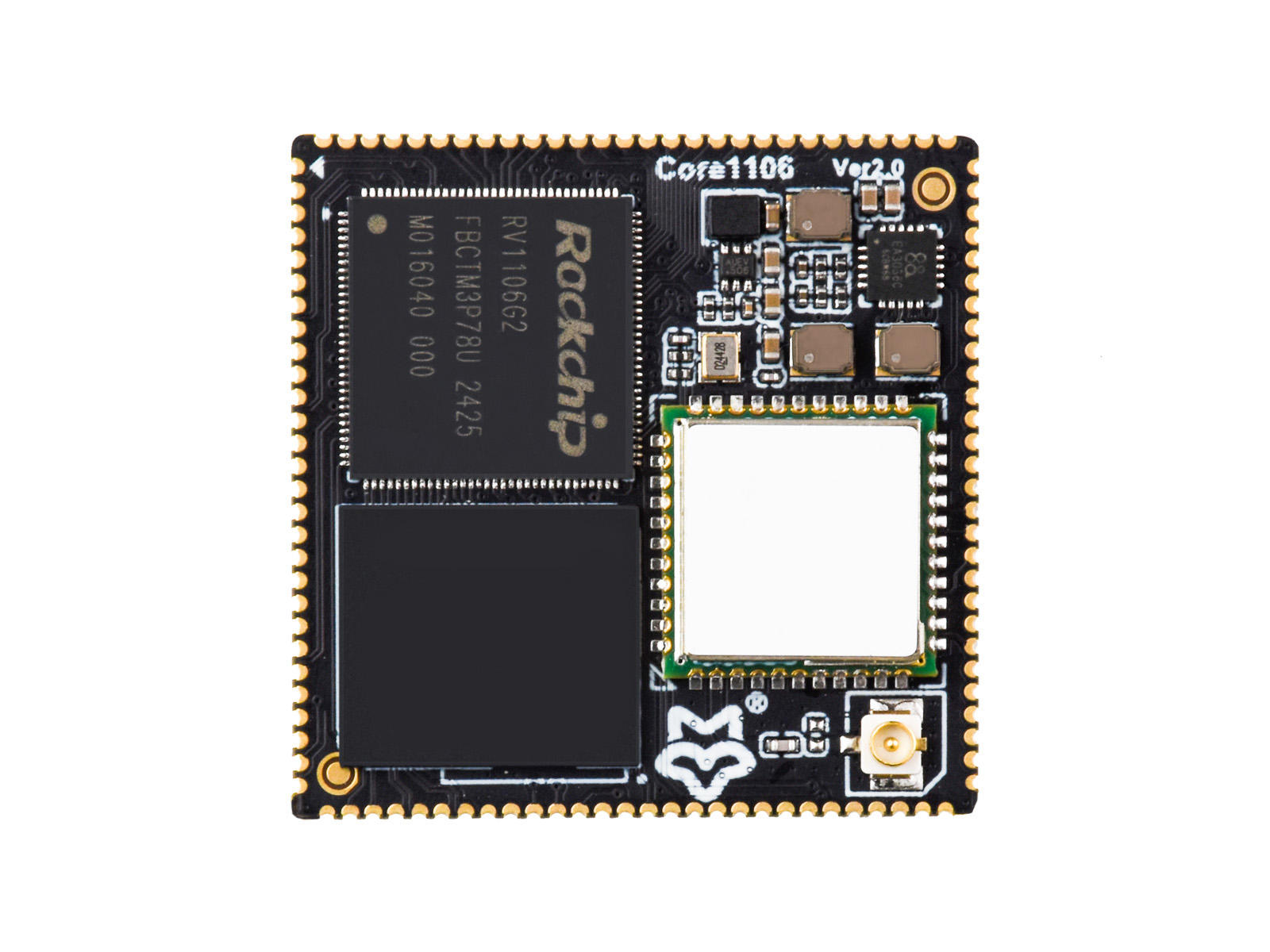

Core1106
基于瑞芯微 RV1106 芯片
本产品是一款基于瑞芯微 RV1106 系列芯片，具有高性能和高可拓展性的核心板，旨在为开发者自主硬件设计提供便捷，可快速验证设计方案或直接应用于产品，缩短研发周期。核心板通过邮票孔连接方式引出 MIPI CSI、RGB LCD、GPIO、UART、SPI、I2C、USB、以太网和 SDIO 等多种接口，适用于多种应用场景。可选配无线模块，提供 RV1106G2 和 RV1106G3 两种核心选项，满足不同需求。

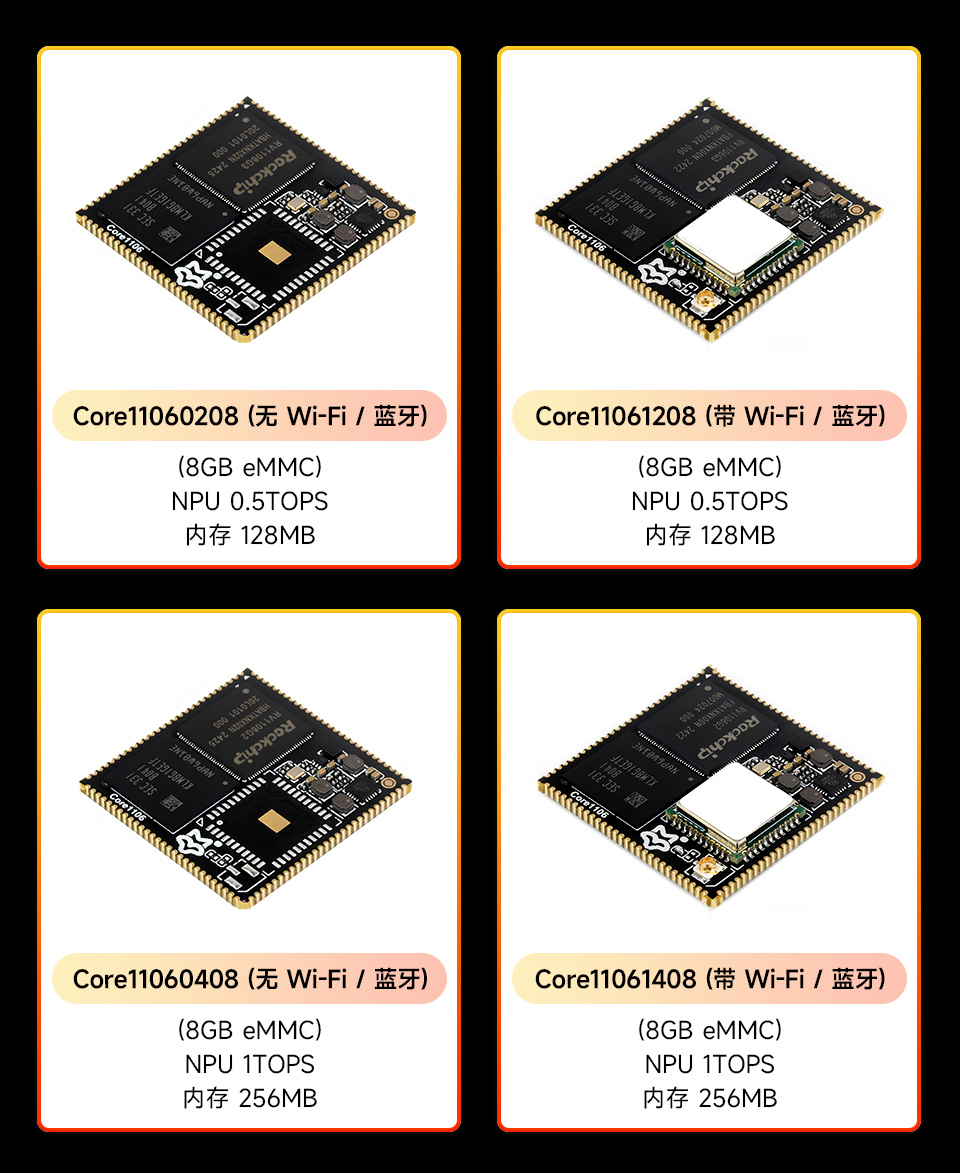

版本选择

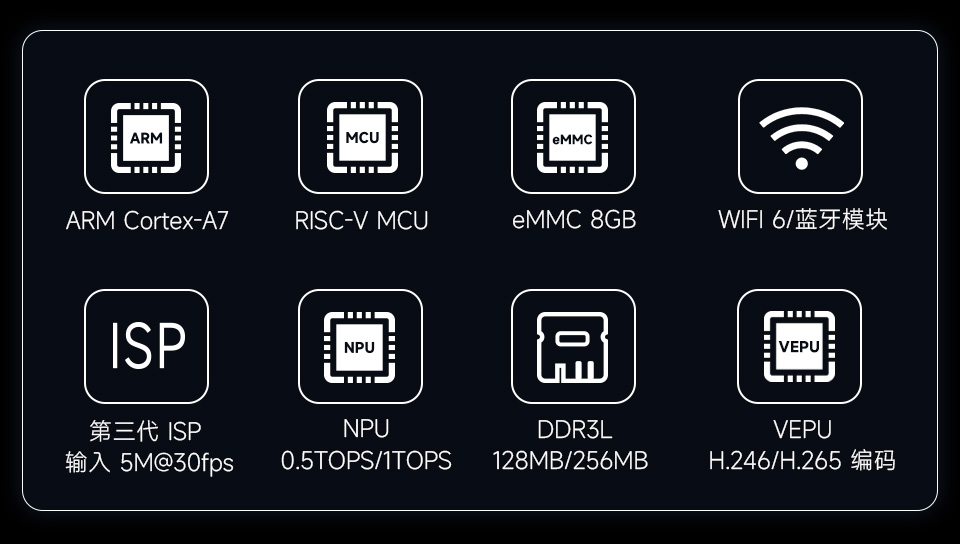

高度集成 强劲性能
SOC 集成 CPU、NPU、ISP 等处理器
- 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
- 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
- 内置瑞芯微自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
- 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，在实现高清画质的同时高效利用存储空间
- 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

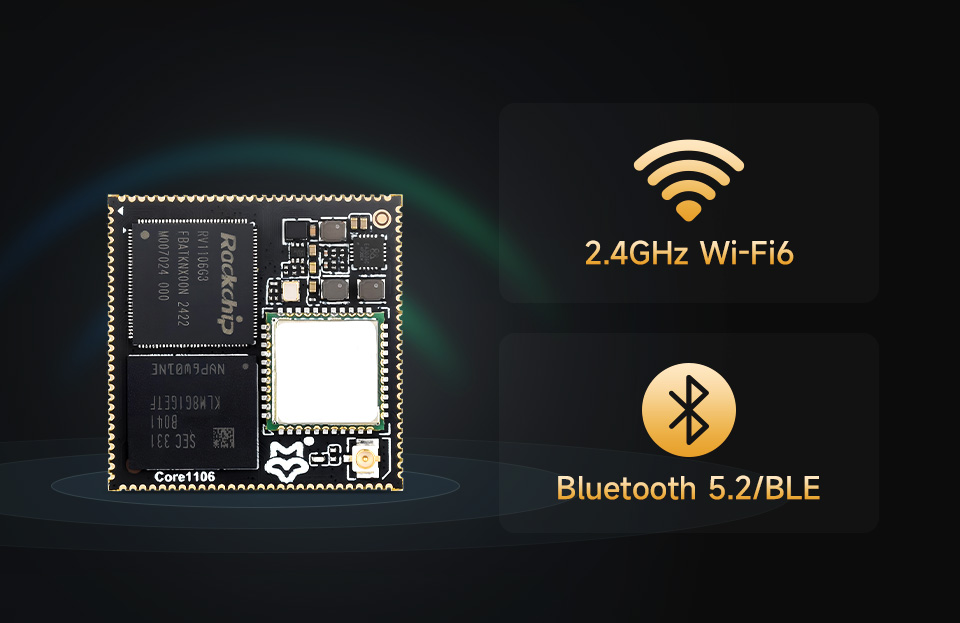

WIFI 6 和蓝牙模块
板载 2.4 GHz WIFI 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接，高效传输

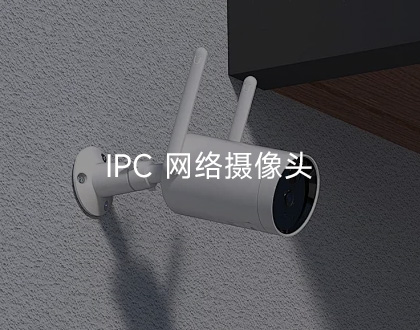

典型应用领域

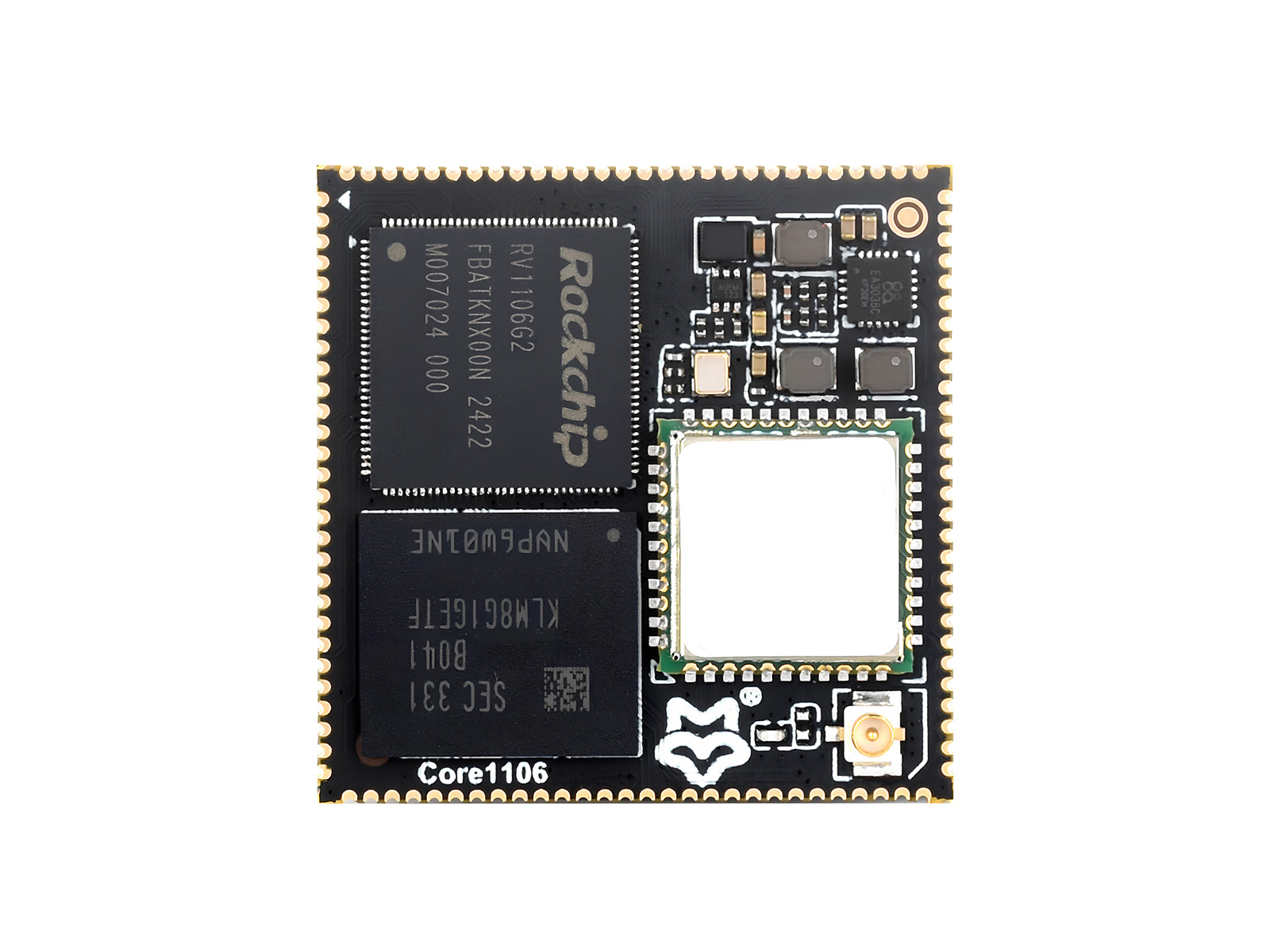

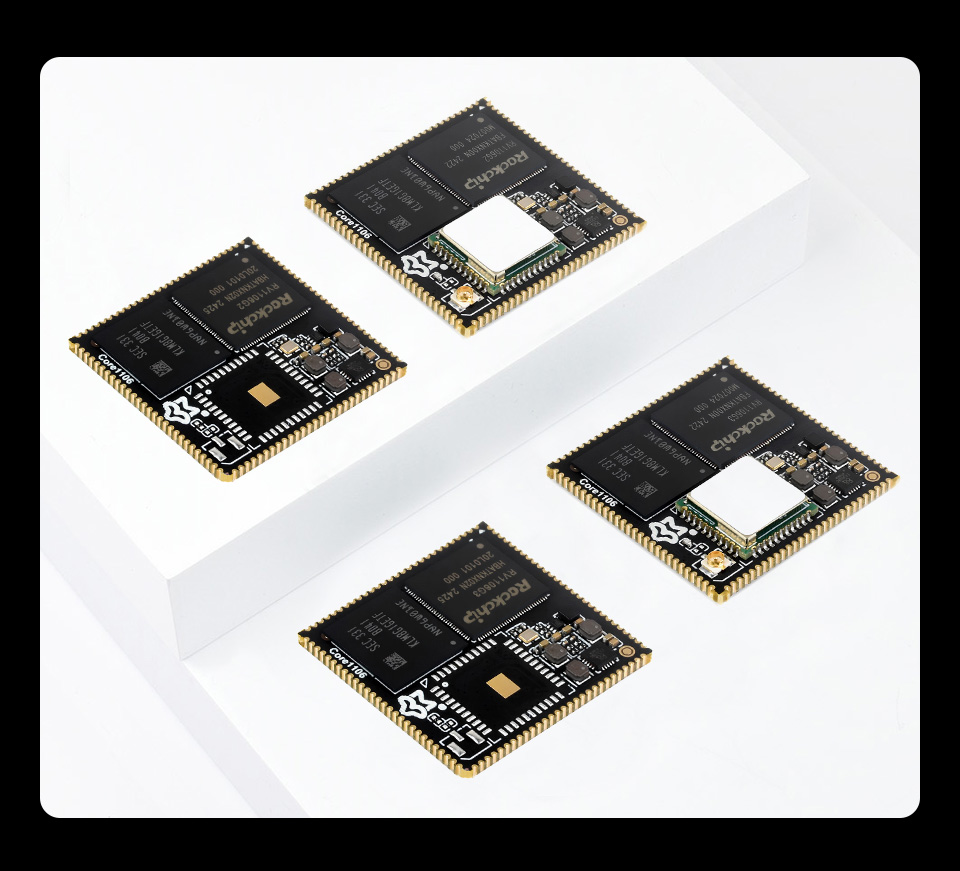

产品展示

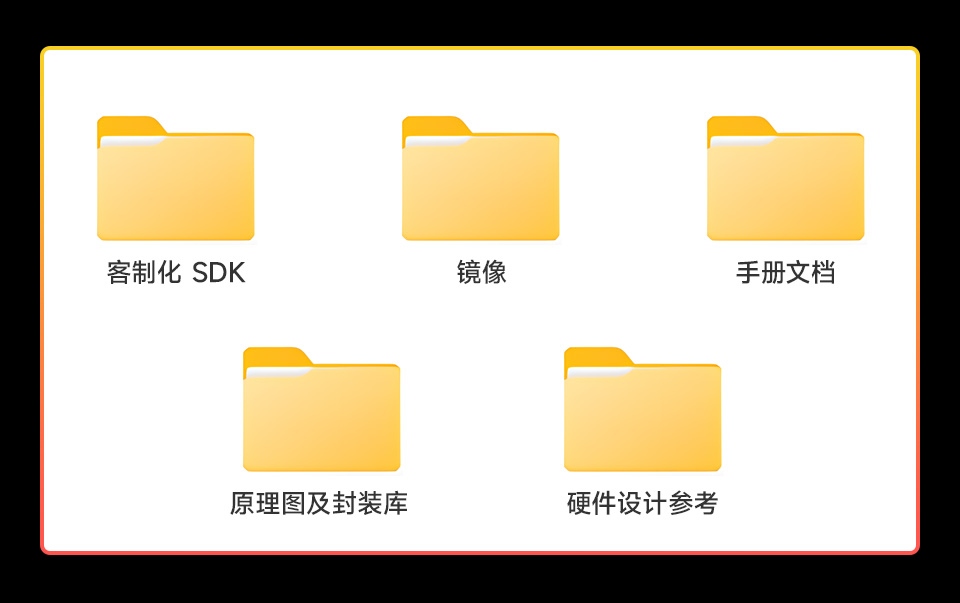

开发资料提供
完整的软硬件资料和活跃的社区，助力二次开发

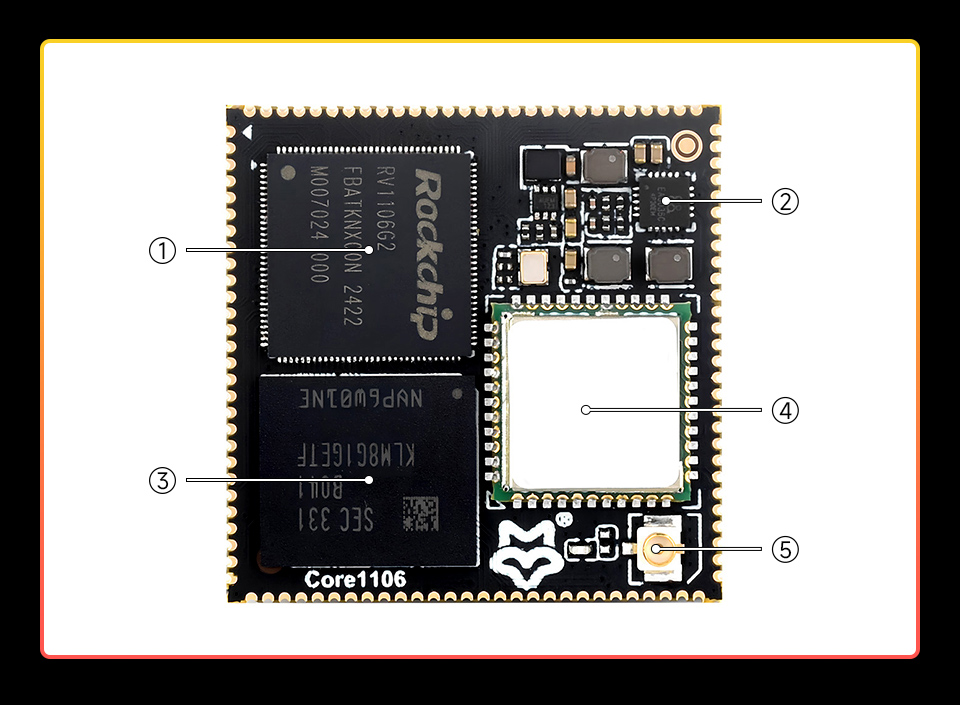

资源简介
- RV1106G3 / RV1106G2
视觉处理器 SoC，内置 ARM Cortex-A7 内核
- PMIC
3 路电源管理芯片
- eMMC
8GB eMMC
- WIFI / BT 模块
2.4G WIFI 6，Bluetooth 5.2/BLE 蓝牙模块
- 天线接口
IPEX 1.0
硬件资源表
| 型号 | Core11060208 | Core11061208 | Core11060408 | Core11061408 |
|---|---|---|---|---|
| CPU | RV1106G2 | RV1106G3 | ||
| 处理器 | Cortex A7 @1.2GHz | |||
| NPU | 0.5TOPS，支持 int4、int8、int16 | 1TOPS，支持 int4、int8、int16 | ||
| ISP | 支持输入 5M @30fps | |||
| 视频编码 | 硬件编码，支持 MJPEG、H264、H265 | |||
| 内存 | 128MB DDR3L | 256MB DDR3L | ||
| 显示接口 | 并行 RGB 18-bit × 1 | |||
| 摄像头接口 | MIPI CSI 2-lane × 2 或 MIPI CSI 4-lane × 1 | |||
| 麦克风接口 | 模拟差分 MIC 接口 × 2 | |||
| 音频输出接口 | LINEOUT × 1 | |||
| USB接口 | USB 2.0 Host/Device | |||
| WIFI/蓝牙 | / | 2.4 GHz WIFI 6/ Bluetooth 5.2/BLE | / | 2.4 GHz WIFI 6/ Bluetooth 5.2/BLE |
| 以太网接口 | 10/100M Ethernet controller and embedded PHY | |||
| 默认存储介质 | eMMC5.1 (8GB) | |||
| 其他资源 | I2S × 3，I2C × 5，SPI × 2，SDIO × 2， ADC × 2， UART × 6， PWM × 12 | |||
| 核心板尺寸 | 30 × 30 (mm) | |||
| 邮票孔 | 112 Pin | |||
部分引脚资源存在复用关系，引脚定义详见 wiki
产品尺寸
Luckfox Pico 选型对比
| 产品 | 主芯片 | 内存 | NPU | ISP | 默认存储介质 | 特性 |
|---|---|---|---|---|---|---|
 Luckfox Pico Mini A |
RV1103G1 | 64MB | 0.5TOPS， 支持 int4、int8、int16 |
输入 4M @30fps (Max) |
Micro SD 卡 (需另购) |
板载 Type-C，MIPI CSI，GPIO 等 |
 Luckfox Pico Mini B |
SPI NAND FLASH (128MB) | |||||
 Luckfox Pico |
Micro SD 卡 (需另购) |
板载 Type-C，MIPI CSI，GPIO 等 | ||||
 Luckfox Pico Plus |
SPI NAND FLASH (128MB) | 板载 Type-C，MIPI CSI，GPIO，网口等 | ||||
 Luckfox Pico Pro |
RV1106G2 | 128MB | 输入 5M @30fps (Max) |
SPI NAND FLASH (256MB) | 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等 | |
 Luckfox Pico Ultra B |
eMMC（8GB） | 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | ||||
 Luckfox Pico Ultra BW |
板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | |||||
 Core11060208 |
板载 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚 | |||||
 Core11061208 |
板载 Wi-Fi 模块和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚 | |||||
Luckfox Pico Pi B |
板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
Luckfox Pico Pi B W |
板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
Luckfox Pico Max |
RV1106G3 | 256MB | 1TOPS， 支持 int4、int8、int16 |
输入 8M @15fps (Max) |
SPI NAND FLASH (256MB) | 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等 |
 Luckfox Pico Ultra |
eMMC (8GB) | 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | ||||
 Luckfox Pico Ultra W |
板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等 | |||||
 Core11060408 |
板载 eMMC，邮票孔引出 USB，PHY，LINEOUT音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚 | |||||
 Core11061408 |
板载 Wi-Fi 模块 和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚 | |||||
 Luckfox Pico Pi A |
板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
 Luckfox Pico Pi A W |
板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等 | |||||
 Luckfox Pico Zero |
板载 Wi-Fi 模块，Type-C，4-lane MIPI CSI，GPIO，贴片麦克风，喇叭接口和 RTC 电池接口等 | |||||
 Luckfox Pico 86 Panel |
RV1106G2 / RV1106G3 |
128MB / 256MB |
0.5TOPS / 1TOPS |
/ | eMMC (8GB) | 配备 720 × 720 IPS 电容触摸屏，选配 Wi-Fi 蓝牙模块，Type-C，网口，RS485，2 路继电器，喇叭，贴片麦克风，RTC 电池接口等 |
