ESP32-S3迷你开发板 基于ESP32-S3FH4R2双核处理器 240MHz运行频率 2.4GHz Wi-Fi和蓝牙5

内置512KB SRAM和384KB ROM,叠封4MB Flash和2MB PSRAM,采用邮票孔设计,引出24个GPIO
价格
原价
型号
ESP32-S3-Zero
SKU
25081
品牌
Waveshare
版本选择
贴片版 排针版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3-Zero 迷你开发板

基于 ESP32-S3FH4R2,在小板型下引出大部分引脚

采用半孔工艺,可以焊接在自定义的板子上

ESP32-S3-Zero 迷你开发板

产品特性

  • 搭载高性能 Xtensa® 32 位 LX7 双核处理器,主频高达 240MHz
  • 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)
  • 内置 512KB SRAM 和 384KB ROM,叠封 4MB Flash 和 2MB PSRAM
  • 采用邮票孔设计,板载陶瓷天线,方便集成到用户自主设计的底板上
  • 支持灵活时钟,模块电源单独设置等控制,实现多场景低功耗模式
  • 集成 USB 串口全速控制器,引出 24 个 GPIO 可灵活配置外设功能
  • 具有 4 × SPI,2 × I2C,3 × UART,2 × I2S,2 × ADC 等外设

版本选择

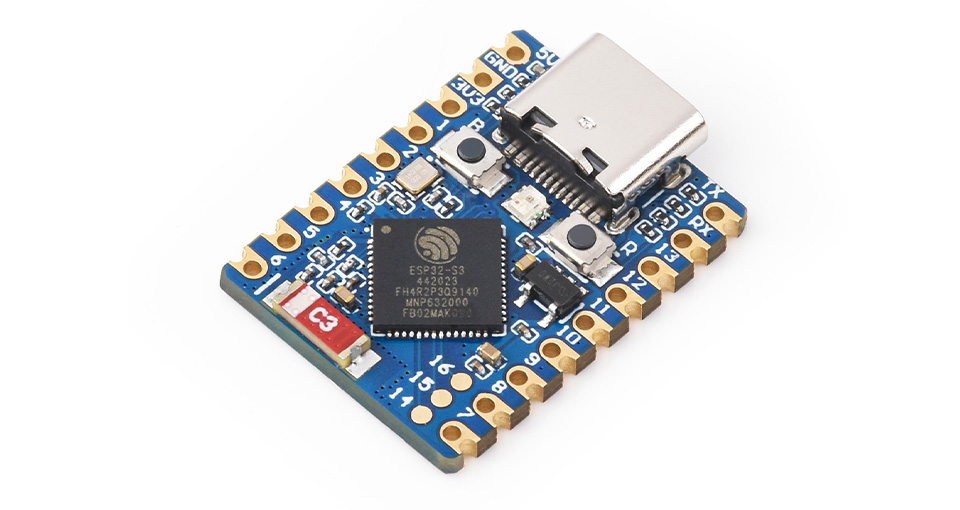

ESP32-S3-Zero 迷你开发板
ESP32-S3-Zero

贴片版

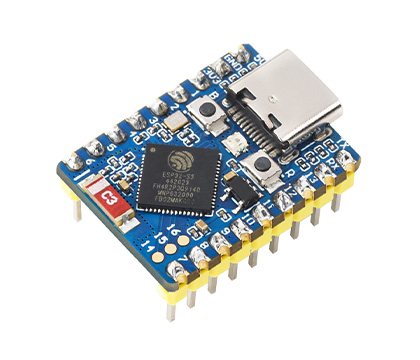

ESP32-S3-Zero-M 迷你开发板
ESP32-S3-Zero-M

排针版

支持 C/C++,MicroPython

配套完善的 SDK、开源资料教程,方便上手,可快速嵌入到应用中

ESP32-S3-Zero 迷你开发板支持 C/C++,MicroPython

资源简介

ESP32-S3-Zero 资源简介
  1. ESP32-S3FH4R2 双核处理器

    高达 240MHz 的运行频率

  2. USB Type-C 接口

  3. ME6217C33M5G

    低压降 LDO,电流 (Max) 800mA

  4. WS2812 炫酷 RGB LED

  1. 2.4G 陶瓷天线

  2. BOOT 按键

    按下后再按复位,进入下载模式

  3. RESET 复位按键

  4. ESP32-S3FH4R2 引脚引出

引脚定义

ESP32-S3-Zero 引脚定义

产品展示

ESP32-S3-Zero 产品展示

产品尺寸

ESP32-S3-Zero 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

ESP32-S3-Zero × 1

ESP32-S3-Zero 配置清单
