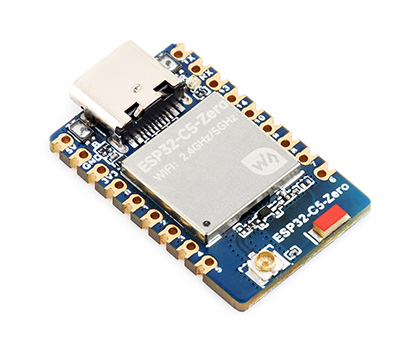

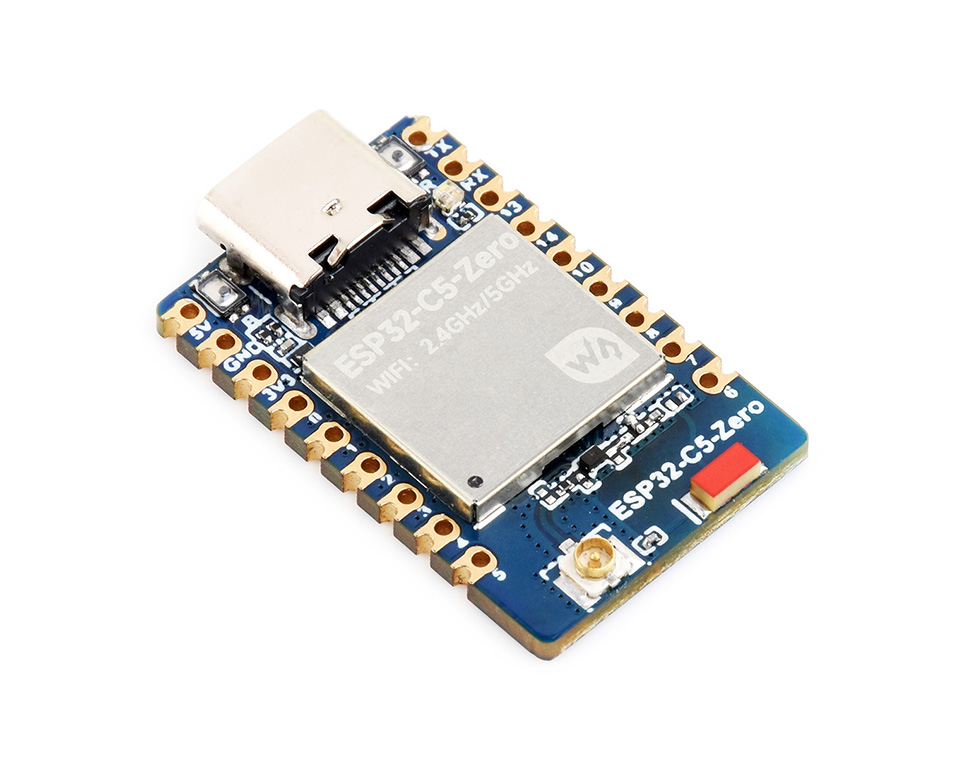

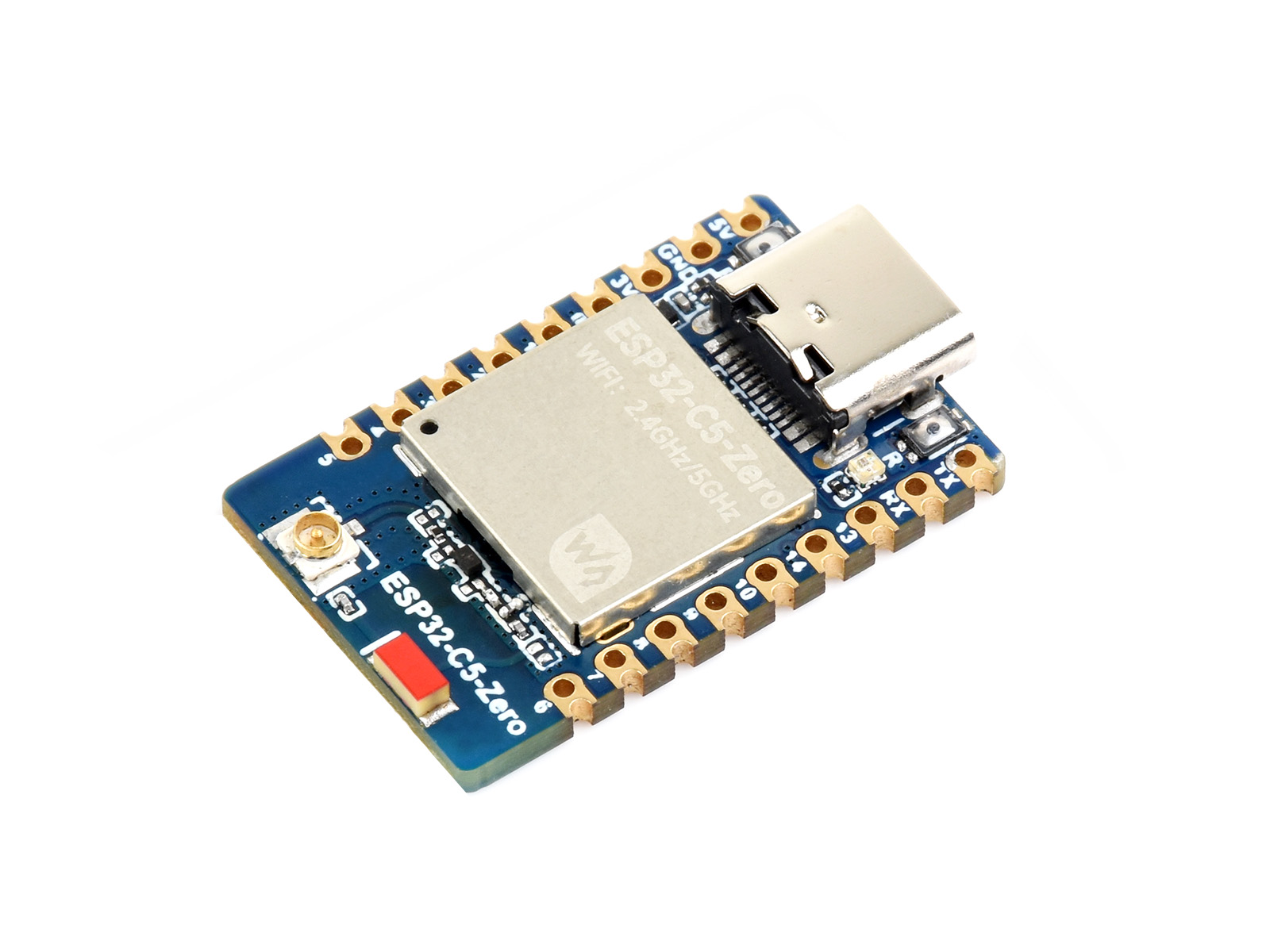

ESP32-C5-Zero
迷你双频 Wi-Fi 开发板
基于 ESP32-C5 系列芯片，在小板型下引出大部分引脚
采用半孔工艺，可以焊接在自定义的板子上
产品特性
ESP32-C5-Zero 是一款基于 ESP32-C5-HF4 设计的超小型多协议开发板，集成无线通信、USB 接口与板载外设，可适用于嵌入式与物联网应用。
- 搭载 RISC-V 32 位处理器，主频高达 240MHz
- 集成 384KB SRAM、320KB ROM 和 4MB Flash
- 集成 2.4GHz 与 5GHz 双频 Wi‑Fi、Bluetooth 5.0 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
- 板载天线切换芯片，可以使用板载天线或者外接天线 (IPEX-1)
- 采用正反可插拔的 USB Type‑C 接口
- 引出丰富的外设接口，邮票孔设计，方便焊接集成到用户自主设计的底板上
- 支持多种低功耗工作状态，可灵活调节通信距离、数据率和功耗之间的平衡，以满足各种应用场景的功耗需求
版本选择
ESP32-C5-Zero
无排针

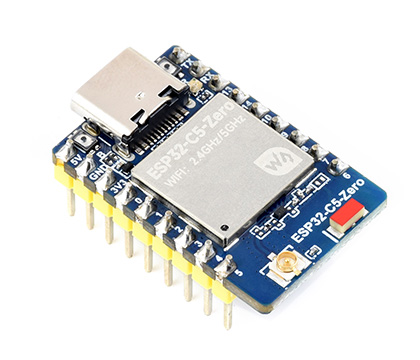

ESP32-C5-Zero-M
加焊排针
基于 ESP32-C5
乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi-Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计

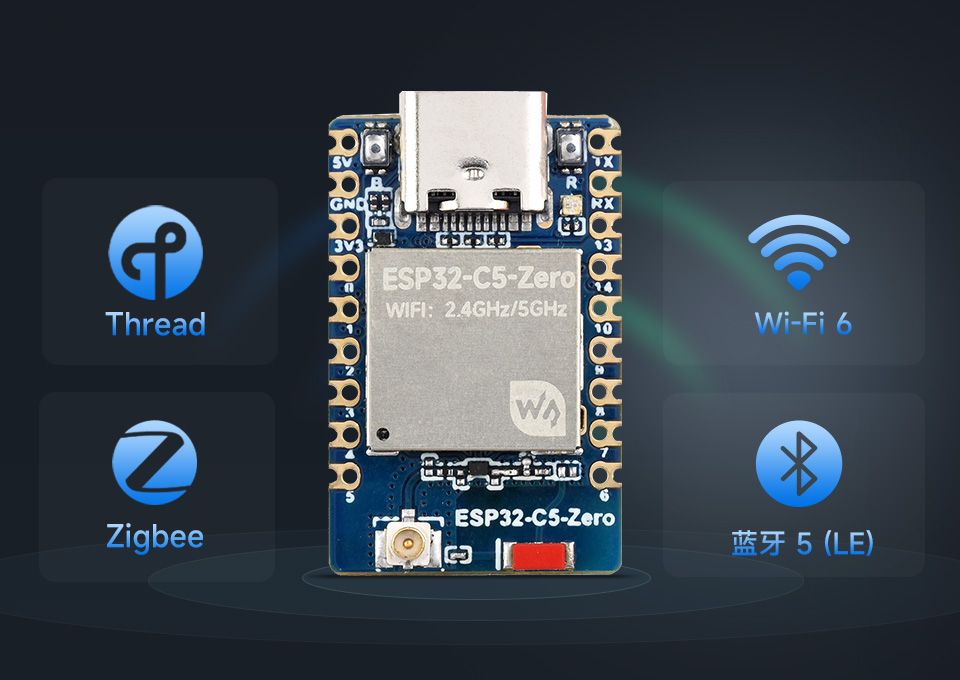

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee
集成 2.4GHz 和 5GHz 双频 Wi-Fi，Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
支持 ESP-IDF、Arduino、MicroPython
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

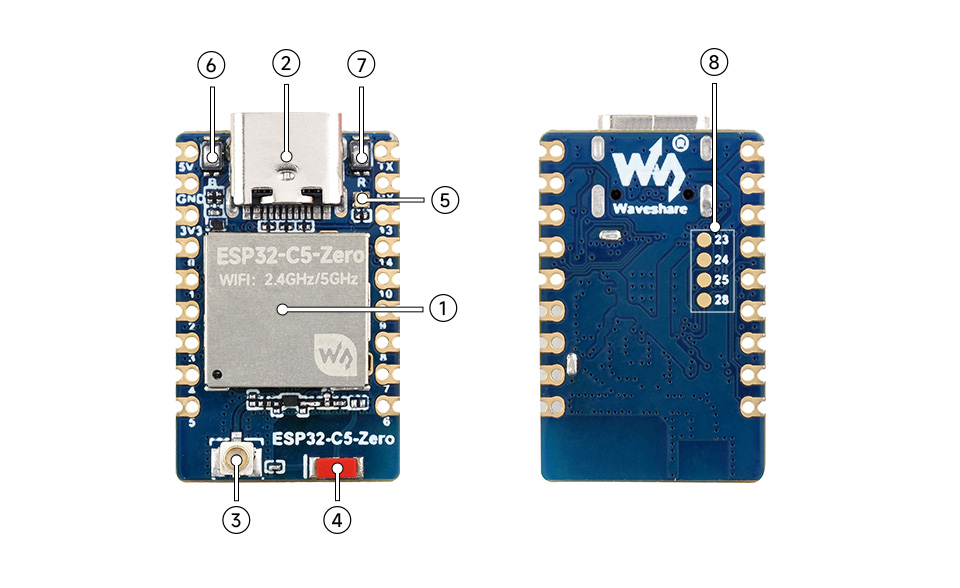

资源简介
- ESP32-C5 核心模组
- USB Type-C 接口
- IPEX-1 代天线座子
- 陶瓷天线
- WS2812 (LED)
- BOOT 按键
- RESET 复位按键
- GPIO 引脚

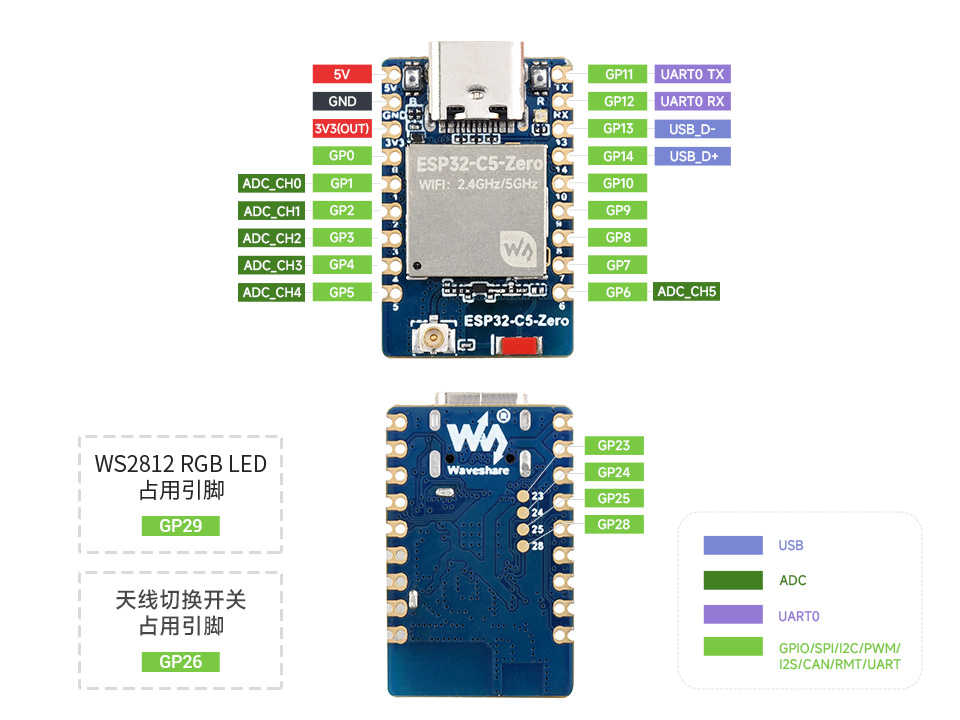

引脚定义
支持扩展多种外设，可通过 GPIO 排针接入更多扩展设备

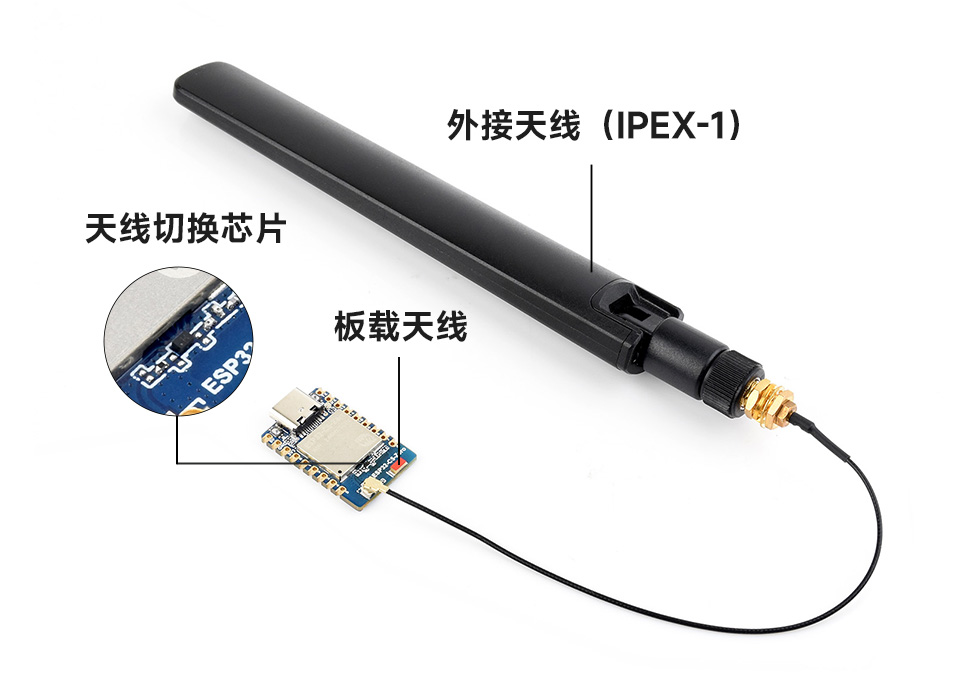

产品展示

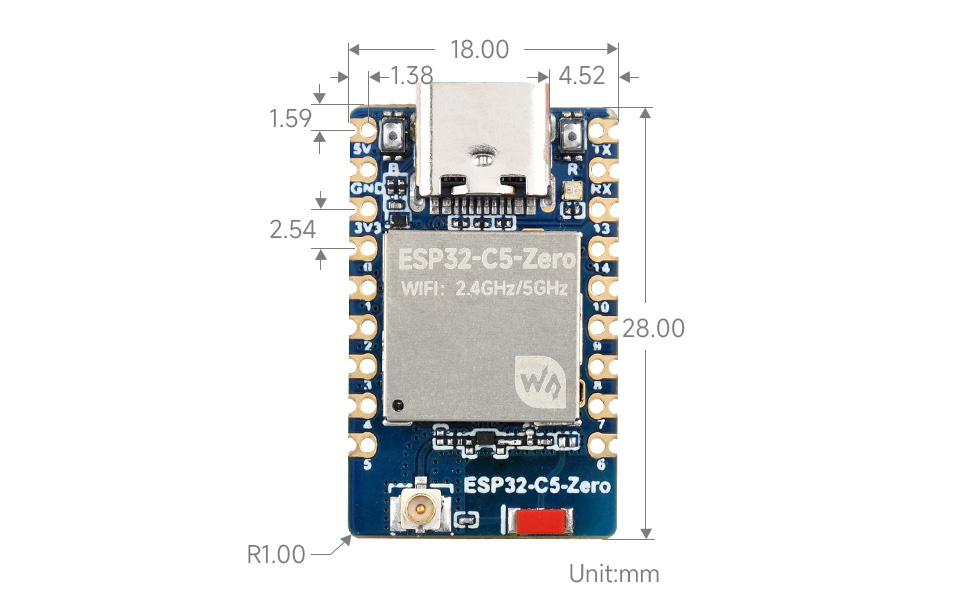

产品尺寸
ESP32-Zero 系列选型表
| 产品型号 | MCU | 主频 | Flash | SRAM | PSRAM | 特性 |
|---|---|---|---|---|---|---|
 ESP32-S3-Zero-N8R8 |
ESP32-S3-PICO-1-N8R8 | 240MHz | 8MB | 512KB | 8MB | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-S3-Zero |
ESP32-S3FH4R2 | 240MHz | 4MB | 512KB | 2MB | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-C6-Zero |
ESP32-C6FH8 | 160MHz | 8MB | 512KB | - | 支持 Wi-Fi 6、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
 ESP32-C5-Zero |
ESP32-C5-HF4 | 240MHz | 4MB | 384KB | - | 支持 2.4GHz 与 5GHz 双频 Wi-Fi、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
 ESP32-C3-Zero |
ESP32-C3FH4 | 160MHz | 4MB | 400KB | - | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-H2-Zero |
ESP32-H2FH4S | 96MHz | 4MB | 320KB | - | 支持蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
