ESP32-S3微控制器2.4GHz Wi-Fi开发板240MHz双核处理器 加焊黄色排针

内置 2MB PSRAM，支持 Raspberry Pi Pico 扩展板生态，支持 ESP-IDF、Arduino、MicroPython
价格
原价
型号
ESP32-S3-Pico-M
SKU
24023
品牌
Waveshare
版本选择
标准版 标准版 - 加焊黄色排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

树莓派 Pico 树莓派 Pico 带排针 树莓派 Pico W 树莓派 Pico W 带黄色排针 树莓派 Pico W 带黑色排针 RP2040-Plus RP2040-Plus 带排针 ESP32-S3-Pico ESP32-S3-Pico 带排针 Pico 传感器套件
ESP32-C3-Zero ESP32-C3-Zero 带排针 ESP32-C6-Zero ESP32-C6-Zero 带排针 ESP32-S3-Zero ESP32-S3-Zero 带排针 ESP32-S3-Tiny ESP32-S3-Tiny 带配件 ESP32-C6-N8 ESP32-C6-N8 带排针 ESP32-C6-MINI ESP32-C6-MINI 带排针 ESP32-H2-N4 ESP32-H2-N4 带排针 ESP32-S3-N8R8 ESP32-S3-N8R8 带排针 ESP32-S3-Pico ESP32-S3-Pico 带排针 ESP32-S2-Pico ESP32-S2-Pico 带排针 ESP32-S2-LCD ESP32-S2-LCD 带排针 ESP32 One ESP32 One 带摄像头 ESP32-S3 1.28" 圆形 LCD ESP32-S3 1.28" 圆形 LCD 带壳 ESP32-S3 1.28" 圆形触摸 LCD ESP32-S3 1.28" 圆形触摸 LCD 带壳 ESP32-S3 带 4.3" 触摸 LCD ESP32-S3 极客开发板 带 1.14" LCD
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3 微控制器
Wi-Fi 开发板

支持 ESP-IDF、Arduino、MicroPython 等开发环境

240MHz Xtensa 32 位 LX7 双核处理器

微雪 ESP32-S3 微控制器 Wi-Fi 开发板

版本选择

微雪 ESP32-S3 微控制器 Wi-Fi 开发板版本选择

产品特性

ESP32-S3-Pico 是一款体积小巧，搭载多种数字接口的微控制器开发板。

在硬件上，采用 ESP32-S3R2 为主芯片，其搭载 Xtensa 32 位 LX7 双核处理器的主频高达 240MHz，内置 512KB SRAM（TCM）和 2MB PSRAM；接口芯片采用 CH343 与 CH334，可通过 USB-C 口进行 USB 和 UART 开发；DC-DC 芯片采用 MP28164，高效率降压-升压芯片，负载电流可达 2A，能保障产品使用安全。

在软件上，可选择 ESP-IDF、Arduino、MicroPython 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。

主要功能特性：

  • 采用 ESP32-S3R2 为主芯片，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 512KB SRAM、384KB ROM、2MB PSRAM、16MB Flash 存储器
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 采用 USB Type-C 接口，无需纠结正反插
  • 板载 CH343 与 CH334 芯片，通过一个 Type-C 接口就可以满足 USB 和 UART 开发使用需求
  • 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
  • 多达 27 个多功能的 GPIO 引脚引出
  • 拥有丰富的外设接口，包括全速 USB OTG、SPI、I2C、UART、ADC、PWM 以及 DVP（8 位 ~ 16 位摄像头接口）、LCD 接口（8 位 ~ 16 位并行 RGB、I8080、MOTO6800）等，可以更加灵活地实现各种功能
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求
  • 支持 Raspberry Pi Pico 扩展板生态，适用于人工智能物联网应用开发

支持 ESP-IDF，Arduino，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

微雪 ESP32-S3 微控制器 Wi-Fi 开发板支持开发环境

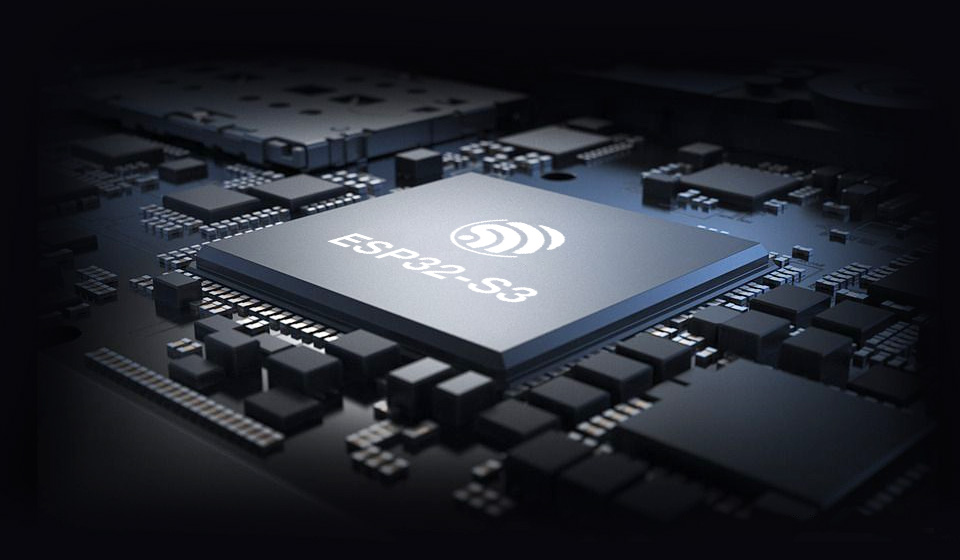

ESP32-S3 专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
强大的 AI 运算能力和安全加密机制

微雪 ESP32-S3 微控制器 Wi-Fi 开发板

支持 WIFI 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

微雪 ESP32-S3 微控制器 Wi-Fi 开发板

27 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

微雪 ESP32-S3 微控制器 Wi-Fi 开发板引脚介绍

注：SPI、I2C 等接口可以通过 GPIO 交换矩阵和 IO MUX 映射到绝大数 GPIO 上，详情见数据手册

资源简介

微雪 ESP32-S3 微控制器 Wi-Fi 开发板资源简介
  1. ESP32-S3R2

    Xtensa 32 位 LX7 双核处理器，
    片上搭载 2MB PSRAM

  2. 2.4G 单极陶瓷天线

  3. W25Q128JVSIQ

    16MB Flash 芯片

  4. BOOT 按键

    复位时按下，进入下载模式

  5. RESET 按键

    复位按键

  1. CH334F

    USB HUB 控制器芯片

  2. CH343P

    USB 转 UART 芯片

  3. MP28164

    高效率 DC-DC 降压-升压芯片

  4. USB Type-C 接口

  5. 电源指示灯

支持多种 Pico 外围模块

微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配评估板

评估板

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配LCD 显示屏

LCD 显示屏

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配OLED 显示屏

OLED 显示屏

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配LED 显示屏

LED 显示屏

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配墨水屏

墨水屏

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配通信模块

通信模块

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配接口扩展板

接口扩展板

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配传感器模块

传感器模块

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配RTC 扩展板

RTC 扩展板

 微雪 ESP32-S3 微控制器 Wi-Fi 开发板适配UPS 扩展板

UPS 扩展板

更多可适配模块，请查看此 链接

产品展示

微雪 ESP32-S3 微控制器 Wi-Fi 开发板产品展示

产品尺寸

微雪 ESP32-S3 微控制器 Wi-Fi 开发板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Pico

配置清单

ESP32-S3-Pico-M × 1

微雪 ESP32-S3 微控制器 Wi-Fi 开发板配置清单
