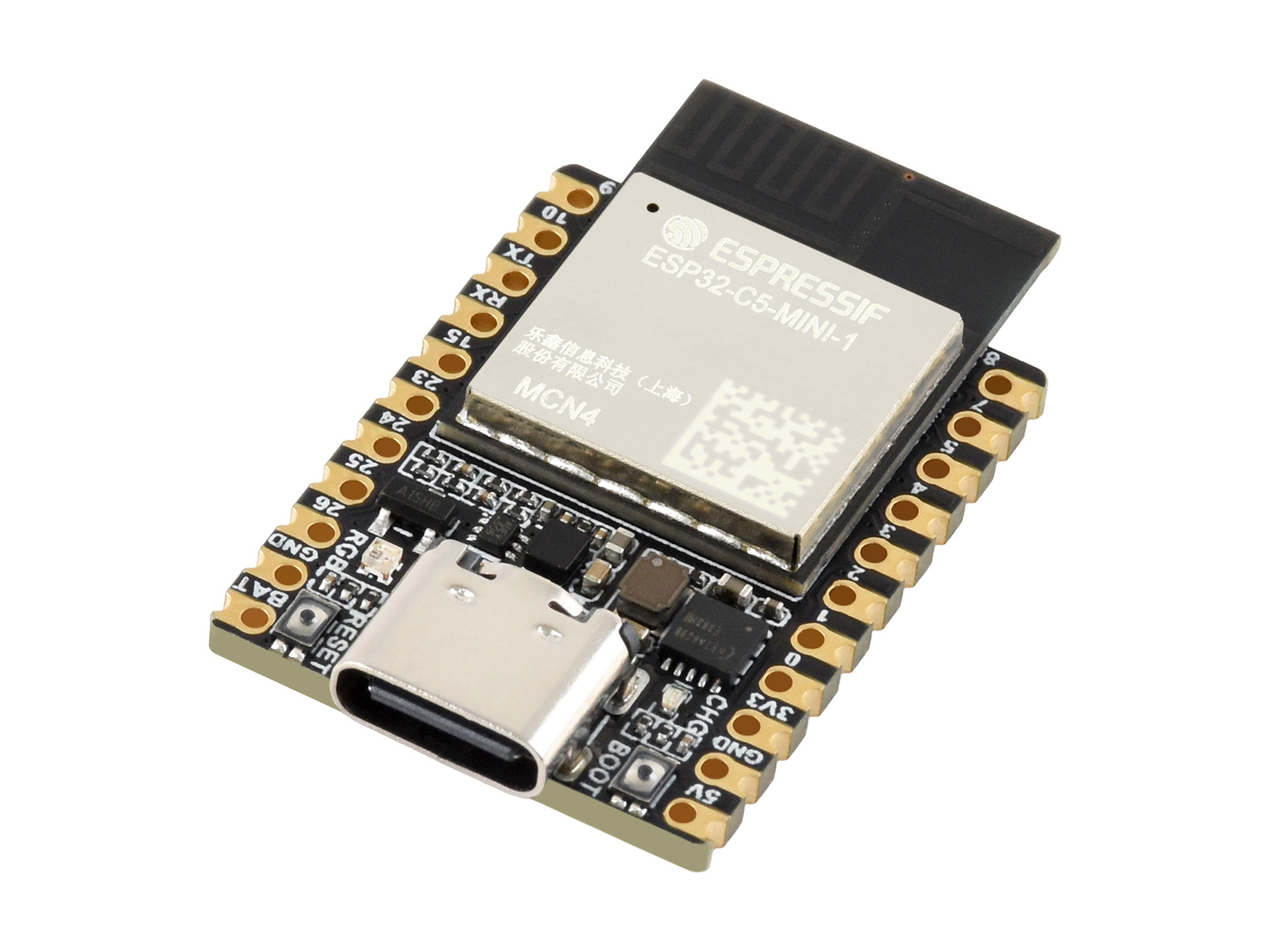

ESP32-C5双频Wi-Fi 6开发板 240MHz单核处理器 板载ESP32-C5-MINI-1系列模组

邮票孔设计，集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash 存储器，支持 2.4GHz 与 5GHz 双频 Wi-Fi 6、支持 ESP-IDF、Arduino
价格
原价
型号
ESP32-C5-MINI-KIT
SKU
35446
品牌
Waveshare
版本选择
板载天线版本 外置 FPC 天线版本
排针
未焊接排针 焊接排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

ESP32-C6-N16 ESP32-C6-N16 带排针 ESP32-C6-N8 ESP32-C6-N8 带排针 ESP32-C5-Pico ESP32-C5-MINI-KIT ESP32-C6-Pico ESP32-C6-Pico 带排针 ESP32-H2-N4 ESP32-H2-N4 带排针 ESP32-S3-N8R8 ESP32-S3-N8R8 带排针 ESP32-S3-N16R8 ESP32-S3-N16R8 带排针 ESP32-S3-N32R16 带排针 ESP32-S3-N32R16 ESP32-S3-Pico ESP32-S3-Pico 带排针
点击查看更多
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

ESP32-C5 双频 Wi-Fi 6 开发板

支持 ESP-IDF 和 Arduino 等开发环境

板载 ESP32-C5-MINI-1 系列模组

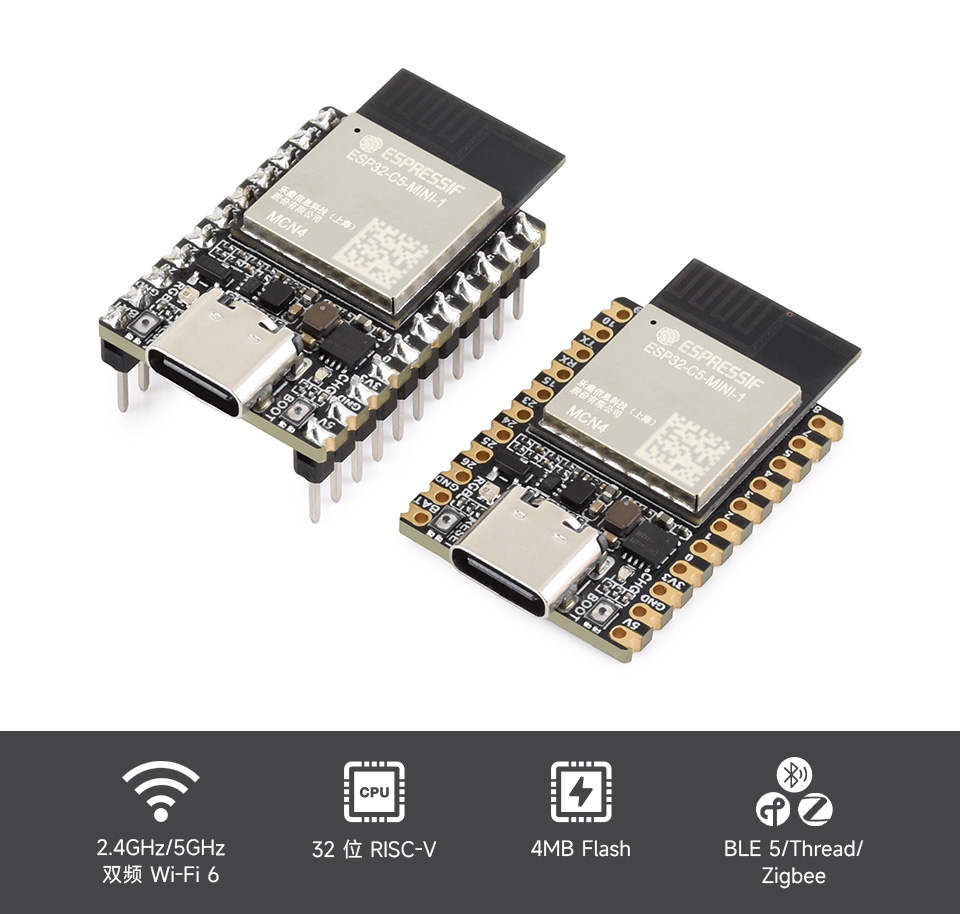

微雪 ESP32-C5 微控制器 Wi-Fi 开发板

版本选择

微雪 ESP32-C5 微控制器 Wi-Fi 开发板多版本 ESP32-C5

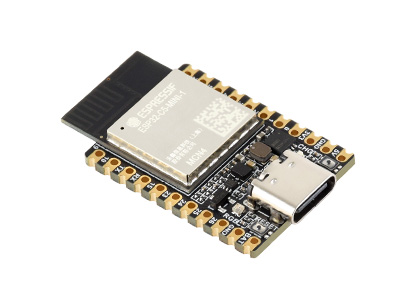

ESP32-C5-MINI-KIT

4MB Flash (未焊接排针)

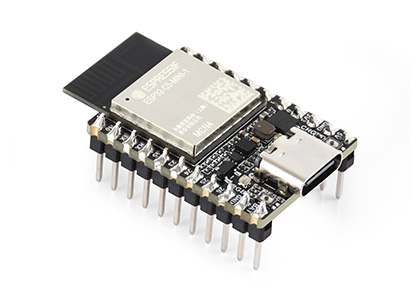

微雪 ESP32-C5 微控制器 Wi-Fi 开发板多版本 ESP32-C5
ESP32-C5-MINI-KIT-M

4MB Flash (焊接黑色排针)

微雪 ESP32-C5 微控制器 Wi-Fi 开发板多版本 ESP32-C5

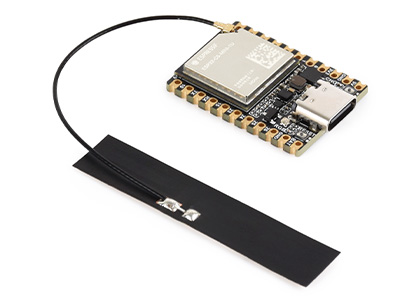

ESP32-C5-MINI-KIT-U

4MB Flash，带双频 Wi-Fi 天线
(未焊接排针)

微雪 ESP32-C5 微控制器 Wi-Fi 开发板多版本 ESP32-C5

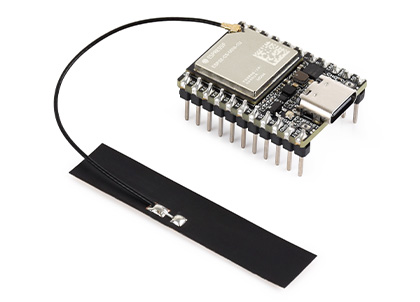

ESP32-C5-MINI-KIT-UM

4MB Flash，带双频 Wi-Fi 天线
(焊接黑色排针)

产品特性

ESP32-C5-MINI-KIT 是一款体积小巧、集成 2.4GHz 和 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 的入门级 RISC-V 单片机开发板。可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。

在硬件上，ESP32-C5-MINI-KIT 采用 ESP32-C5-MINI-1 作为主控模组，内置 RISC-V 32 位单核处理器，主频最高可达 240MHz，集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash。电源部分采用 MP1605GTF-Z DC-DC 降压芯片，可输出稳定 3.3V 电源，最大负载电流可达 2A；同时板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示及电池电压检测。

在软件上，可选择 ESP-IDF、Arduino 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。

主要功能特性：

  • 采用 ESP32-C5-MINI-1 系列模组作为主控，搭载 RISC-V 32 位单核处理器，主频最高可达 240MHz
  • 集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash 存储器
  • 支持 2.4GHz 与 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
  • 采用 USB Type-C 接口，无需纠结正反插，支持便捷供电与开发调试
  • 板载 MP1605GTF-Z 高效率 DC-DC 电源芯片，负载电流最高可达 2A
  • 板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示和电池电压采样
  • 拥有丰富外设接口，包括 USB、UART、I2C、SPI、ADC、PWM 等，可灵活实现多种功能
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

微雪 ESP32-S3 微控制器 Wi-Fi 开发板支持开发环境 微雪 ESP32-S3 微控制器 Wi-Fi 开发板支持开发环境

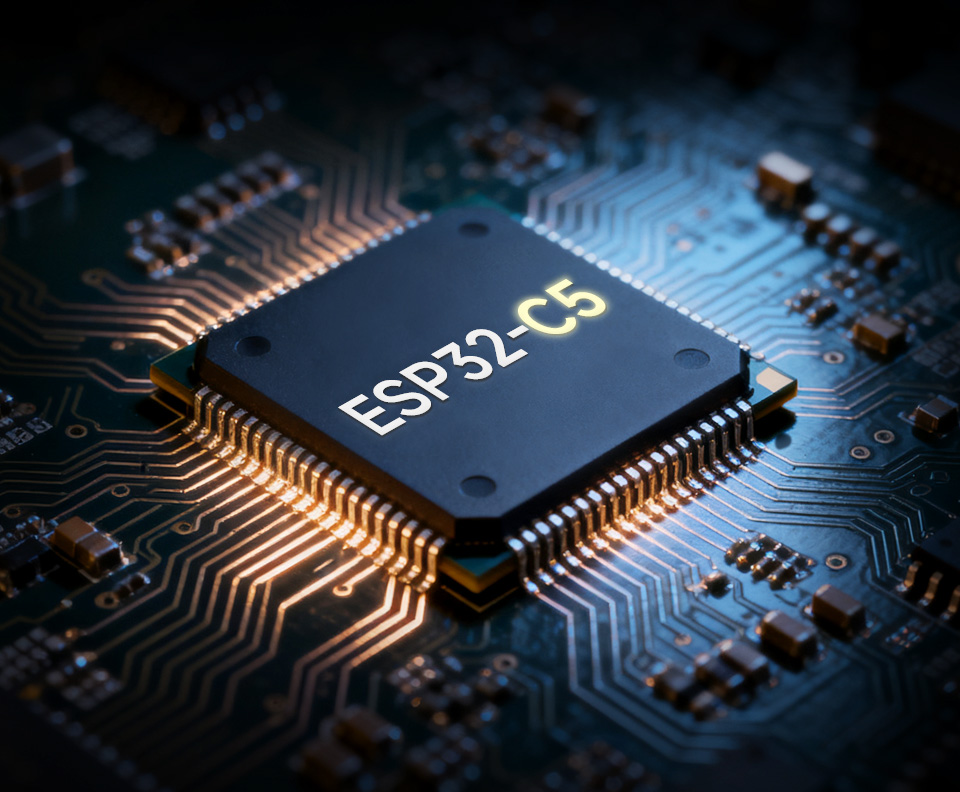

基于 ESP32-C5

乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi-Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计

Xtensa 单核 32 位 LX7 微处理器

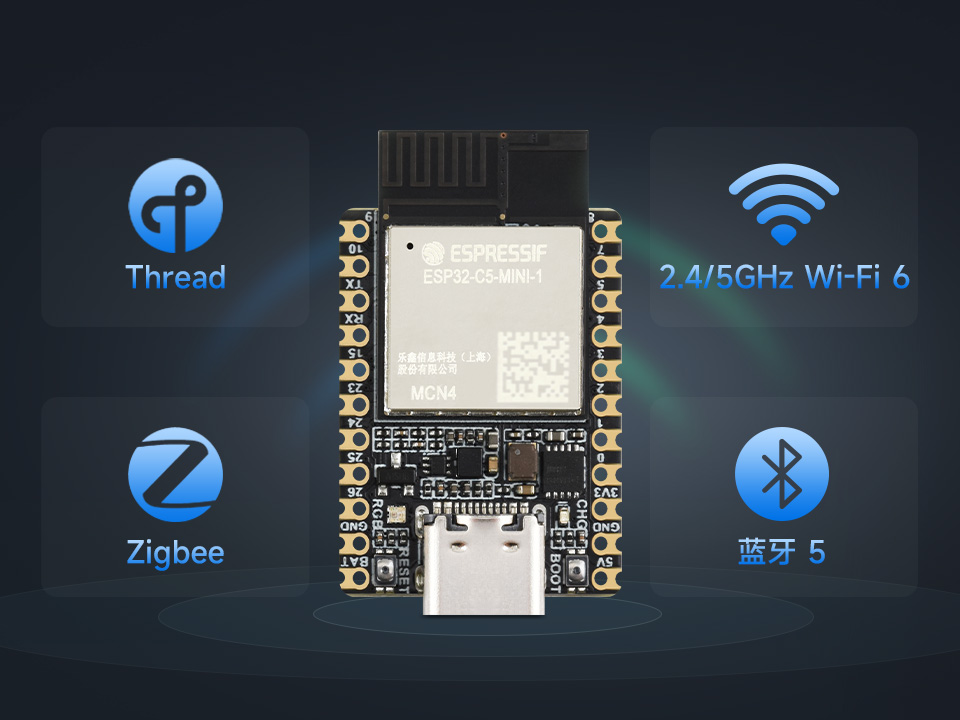

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee

集成 2.4GHz 和 5GHz 双频 Wi-Fi，Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能

Xtensa 单核 32 位 LX7 微处理器

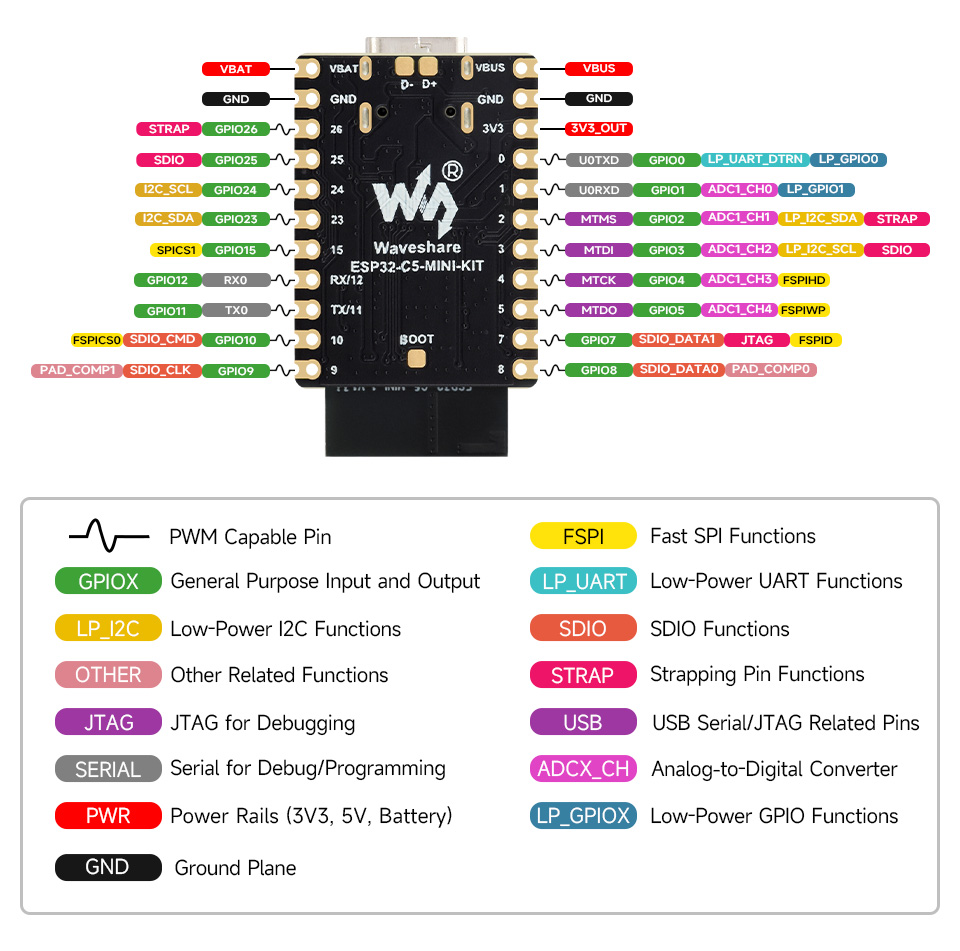

引脚布局

微雪 ESP32-C5 微控制器 Wi-Fi 开发板引脚介绍

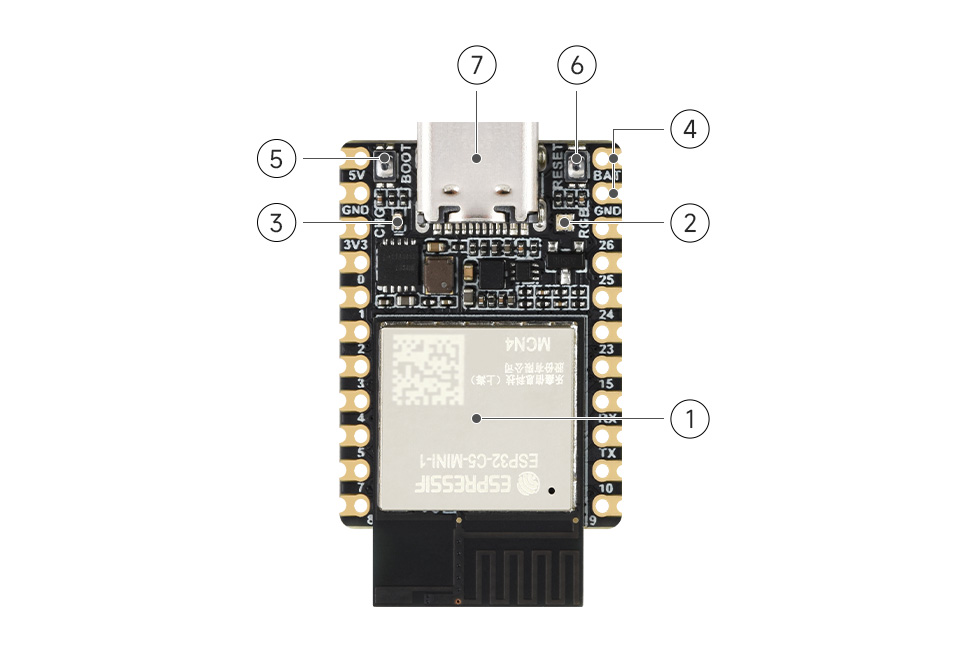

资源简介

微雪 ESP32-C5 微控制器 Wi-Fi 开发板资源简介
  1. ESP32-C5-MINI-1 模组
  2. RGB 指示灯
  3. 充电指示灯
  4. BAT 引脚

    用于接入电池的正极，GND 接入电池的负极

  1. BOOT 按键

    复位时按下，进入下载模式

  2. RESET 按键

    复位按键

  3. USB Type-C 接口

    用于下载程序和串口调试

产品展示

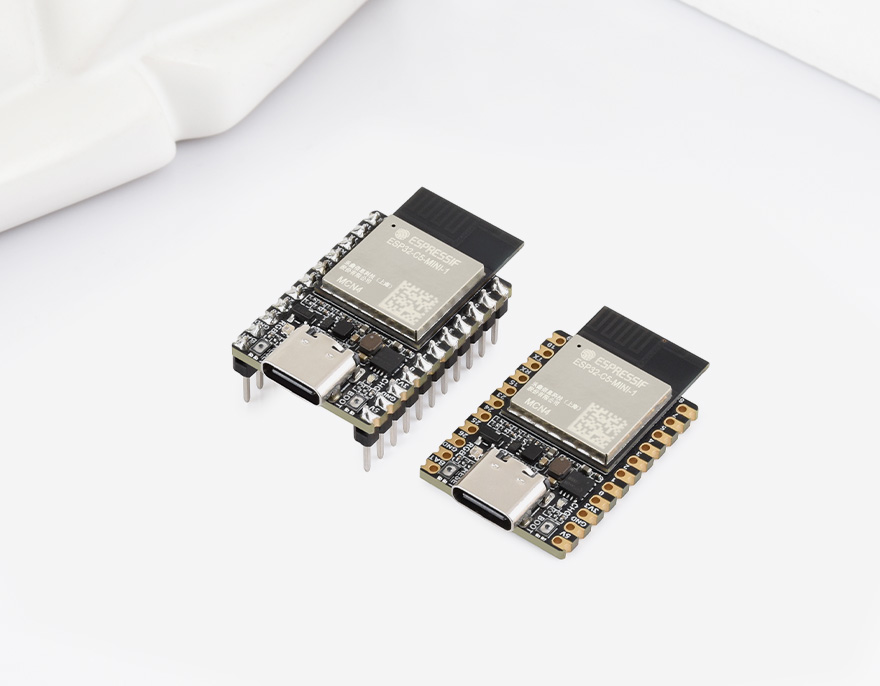

板载天线版本

微雪 ESP32-C5 微控制器 Wi-Fi 开发板资源简介

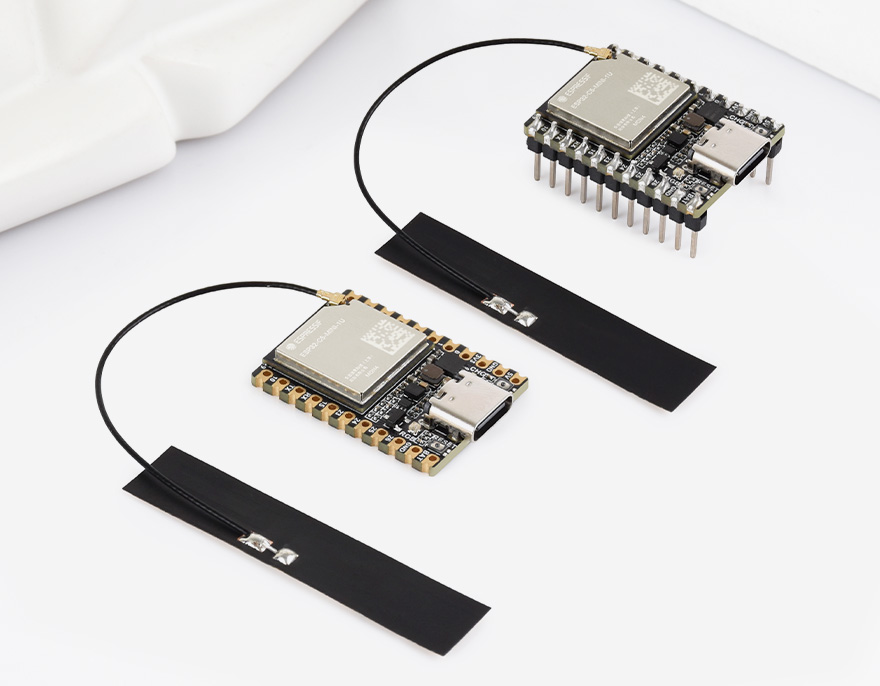

外置 FPC 天线版本

FPC 双频 Wi-Fi 天线参数
频率范围 2400 ~ 2500MHz/5200 ~ 5800MHz 最大功率 5W
天线尺寸 48.0 × 10.0 × 0.2 (mm) 线长 80mm
驻波比 <3 接口规格 IPEX 4 代
峰值增益 6.49dBi 2.4G 频段/8.24dBi 5.8G 频段 天线材料 FPC
输出阻抗 50 Ω 工作温度 -30˚C ~ + 80˚C
极化方式 垂直 辐射方向 全向
微雪 ESP32-C5 微控制器 Wi-Fi 开发板资源简介

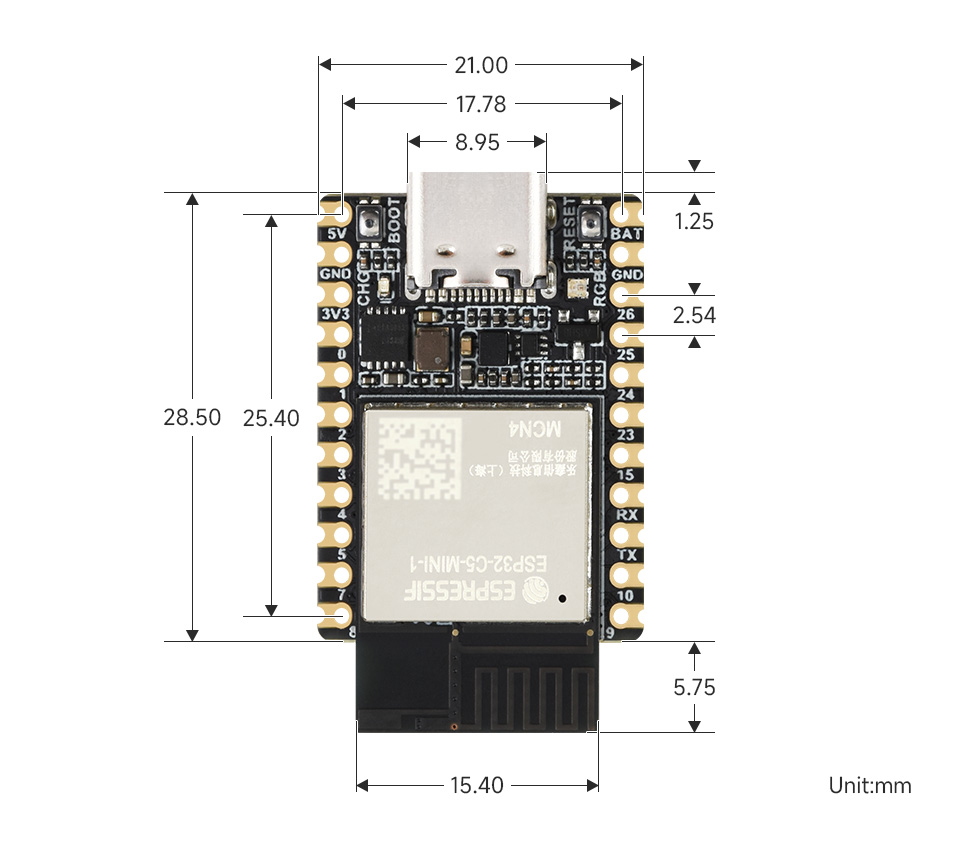

产品尺寸

微雪 ESP32-C5 微控制器 Wi-Fi 开发板产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/ESP32-C5-MINI-KIT


配置清单

  1. ESP32-C5-MINI-KIT × 1
  2. 20PIN 黑色直排针 × 2
