N20 直流编码减速电机

全金属齿轮 | 磁性霍尔编码器 | 高精密减速器 | L 型引出端子

DCGM-N20-12V-EN-200RPM

产品参数

性能参数
额定功率 DC 12V
空载转速 200rpm
空载起动电圧 3.0V MAX (无负载)
堵转扭矩 ≥1.2kg.cm
空载电流 0.1A MAX
堵转电流 ≤1.1A
霍尔分辨率 基础 7 PPR × 150 = 1050 PPR
齿轮减速比 1 : 150
编码器参数
编码器类型 AB 双相增量式磁性霍尔编码器
线速 基础脉冲 7PPR × 齿轮减速比
供电电压 DC3.3V/DC5.0V
基本功能 自带上拉整形电阻，单片机直连
输出信号类型 方波 AB 相
响应频率 100KHz
基础脉冲数 7 PPR
磁环触发极数 14 极 (7 对极)

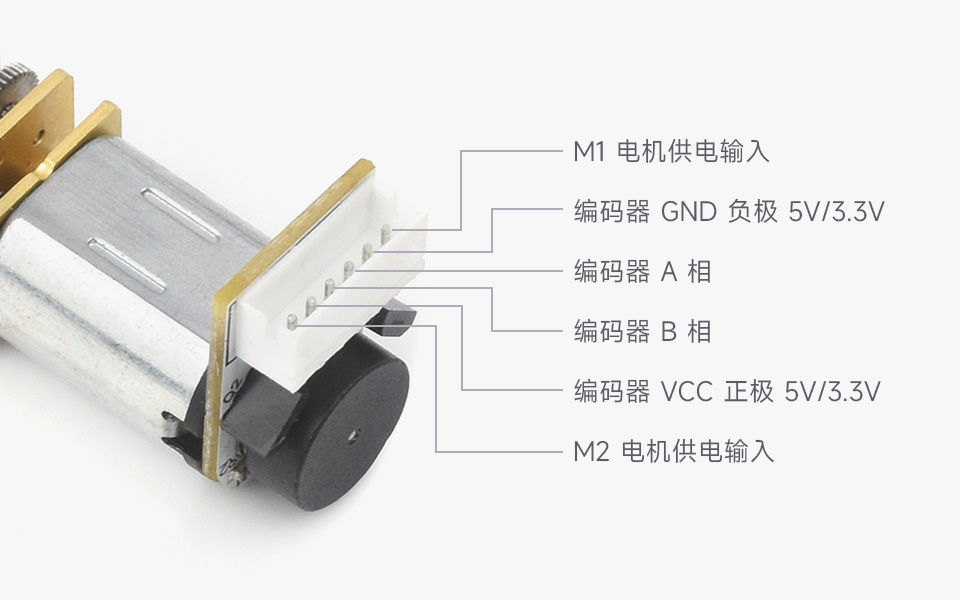

编码器接线线序

采用 6PIN 接口，方便接入各种机器人等设备

DCGM-N20-12V-EN-200RPM

提供更好的电机性能

采用金属材料，坚固耐用更稳定

DCGM-N20-12V-EN-200RPM

应用领域

适用于智能机器人和智能家居等应用场景

DCGM-N20-12V-EN-200RPM

产品尺寸

DCGM-N20-12V-EN-200RPM 产品尺寸

产品资料

资料路径：www.waveshare.net/wiki/DCGM-N20-12V-EN-200RPM

配置清单

DCGM-N20-12V-EN-200RPM × 1

DCGM-N20-12V-EN-200RPM 配置清单
