树莓派CM4计算模块物联网工控主机

支持接入5G/4G模组,隔离型RS485/RS232,千兆网口,支持PoE以太网供电
价格
原价
型号
CM4-IO-POE-4G-BOX
SKU
20719
品牌
Waveshare
套餐选择
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 CM4 物联网工控主机

专为树莓派 Compute Module 4 核心板设计

内置微雪 CM4 物联网工控主板,简单组装即成主机,便捷快速

CM4 PoE Board 金属磨砂外壳主图

套餐配置

套餐 裸板 整机套餐 整机套餐 + 4G模组
CM4 物联网工控主板
金属外壳套件
5000 转速散热风扇
12V 2A 美规电源
螺丝刀和螺丝
4G 模组
船桨天线
船桨天线连接线

配套微雪 CM4 物联网工控主板

量身打造,搭建属于你自己的树莓派 CM4 主机

CM4 PoE Board 金属磨砂外壳机箱内部构造<

本产品不配套 Compute module 4,如有需要,请另行选购

内置底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口,集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)
M.2 B KEY,支持接入 5G / 4G 模组
SIM 卡槽,可接入标准 SIM 卡,用于 5G/4G/3G/2G 上网
连接器 隔离型 RS485,隔离型 RS232,PCIe Gen 2 × 1,I2C,ADC,GPIO
USB USB 2.0 Type A 接口 × 2
显示 MIPI DSI 接口 × 2 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 RTC 实时时钟,带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速,5V / 12V
电源输入 7V~36V 宽电压
尺寸 160 × 114mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

更多丰富的接口

搭载 M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485 等多种接口
使用更方便

树莓派 CM4 PoE 扩展板板载 4 路 USB3.0 接口

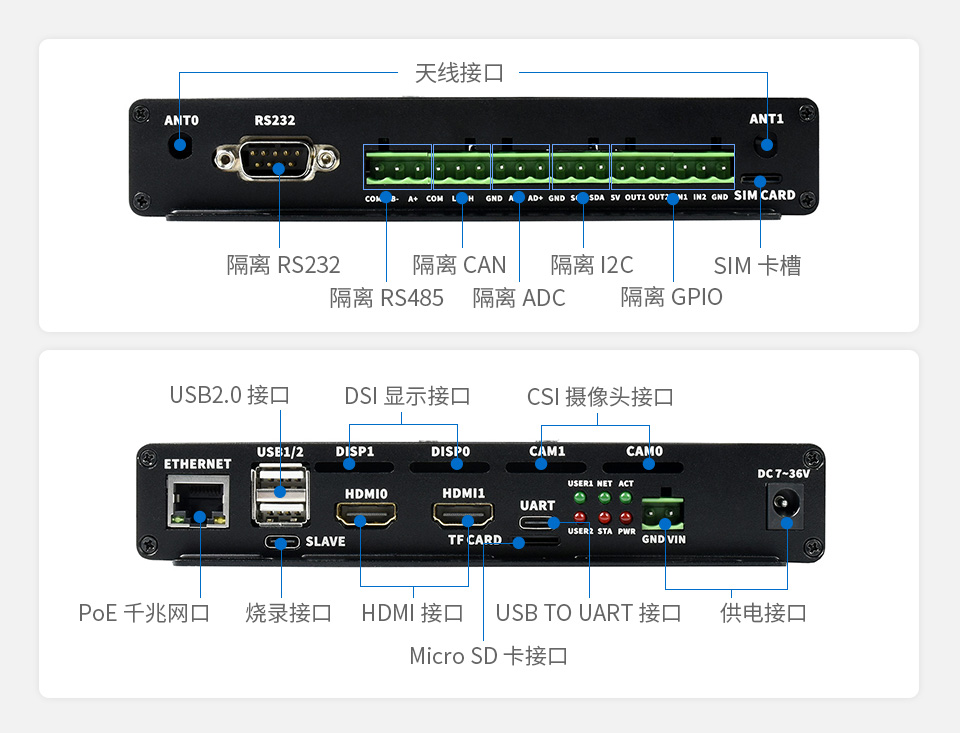

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印,方便查看

CM4 PoE Board 金属磨砂外壳细致的孔位设计

配套散热风扇

顶部预留通风口,内置风扇浑然一体,散热效果更好

CM4 PoE Board 金属磨砂外壳配套散热风扇

支持壁挂

两侧设计有壁挂孔位,安装固定更方便

CM4 PoE Board 金属磨砂外壳支持壁挂

应用示例

适用于双目视觉或需要 PoE 网口供电的树莓派应用或其他工业场合

CM4 PoE Board 金属磨砂外壳应用示例

说明:本产品不包含图中的显示屏、摄像头模块及 CM4 WIFI 蓝牙天线,如有需要请另行购买

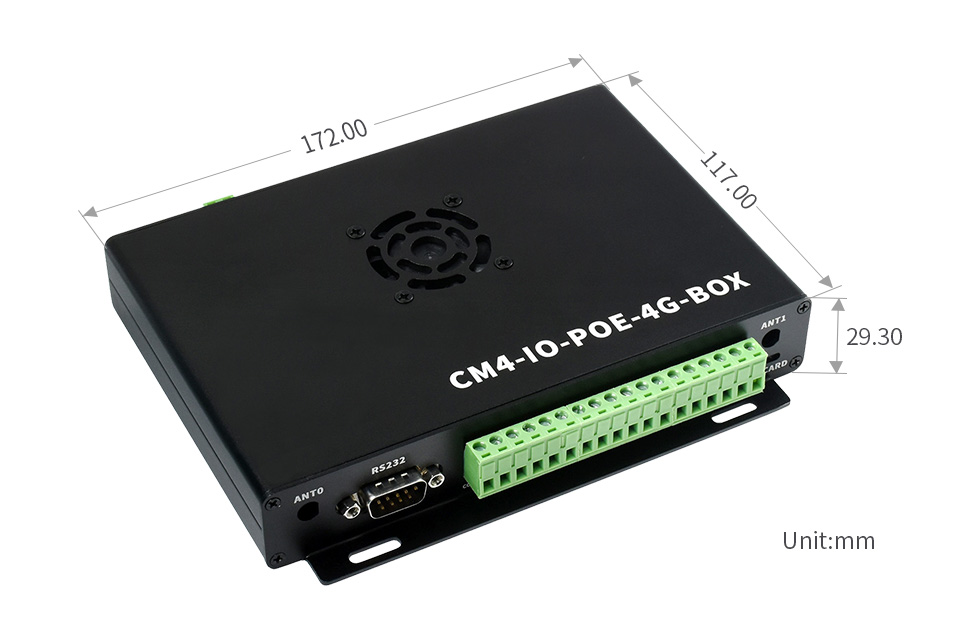

产品尺寸

CM4 PoE Board 金属磨砂外壳产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

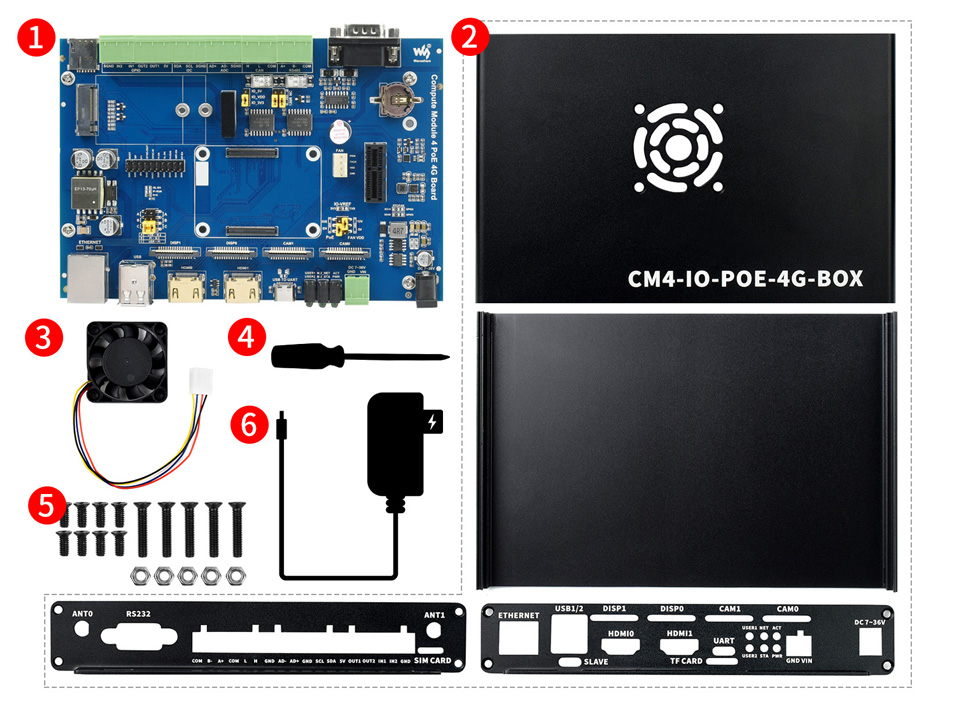

配置清单

CM4 PoE Board 金属磨砂外壳配置清单
  1. Compute Module 4 PoE 4G Board × 1
  2. 金属外壳 (上下盒) × 1
  3. Fan-4010-PWM-12V × 1
  1. 螺丝刀 × 1
  2. 螺丝包 × 1
  3. 12V 2A 美规电源 × 1
