SIMCom原装4G全球通用SIM7600G-H M.2接口GNSS全球定位无线通讯模块LTE Cat-4模组

标准M.2 B KEY接口,支持LTE CAT4和GNSS,支持LTE-TDD、LTE-FDD、HSPA+,GSM,GPRS,EDGE通信模式
价格
原价
型号
SIM7600G-H-M.2
SKU
19458
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCOM芯片提示号

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

SIMCOM第列详情图底图
SIMCOM第列详情图底图

SIM7600G-H-M.2

芯讯通 LTE Cat 4 模块

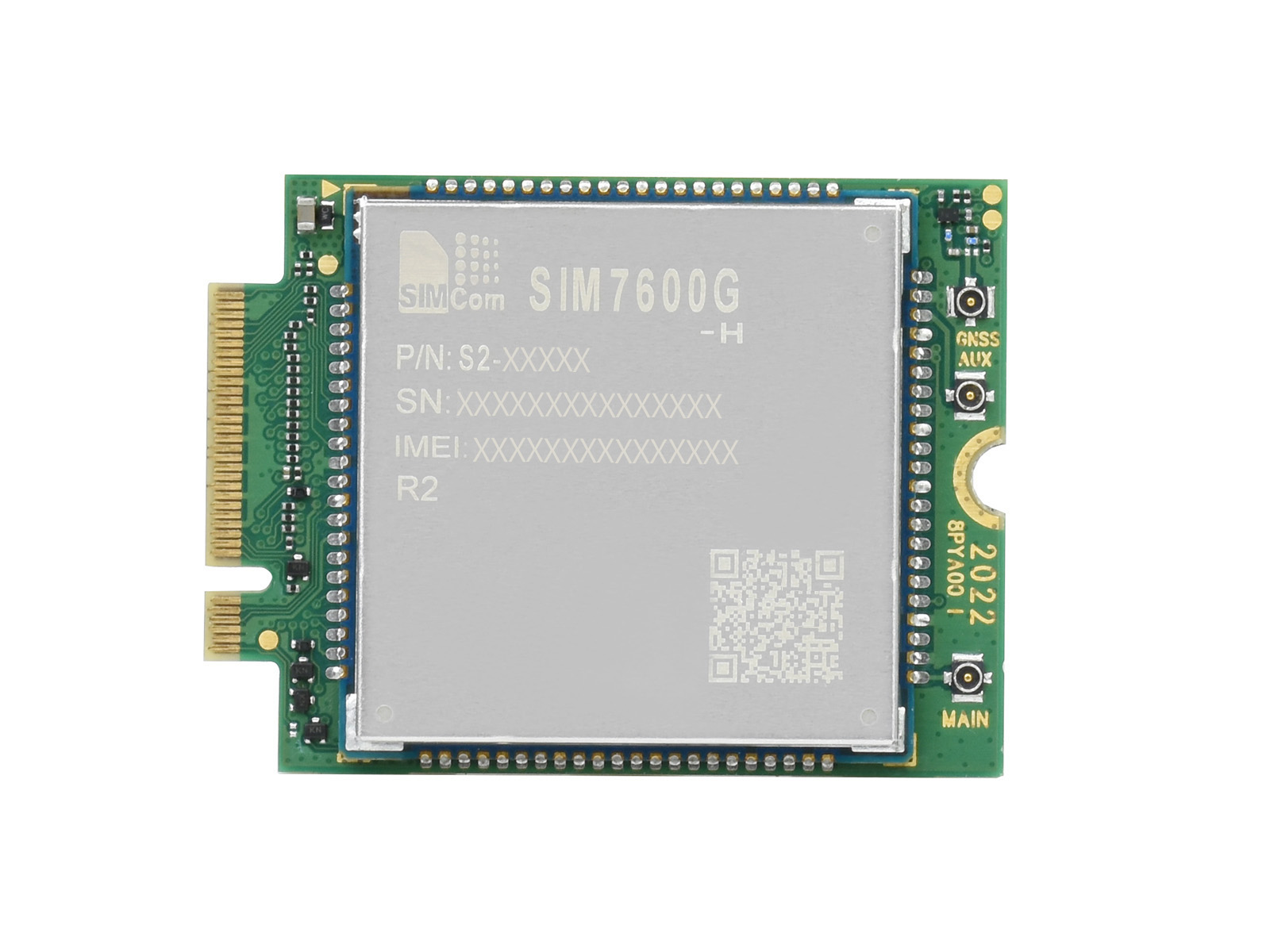

SIM7600G-H-M.2主图

SIM7600G-H-M.2 是一款 LTE Cat 4 模块,支持 LTE-TDD,LTE-FDD,HSPA+,GSM,GPRS,EDGE 等无线通信模式,支持 150Mbps(Max) 下行速率和 50Mbps(Max) 上行速率。

SIM7600G-H-M.2 采用 M.2 外形规格,由 SIM7600G-H 模块和 M.2 转接板组成,非常易于集成。SIM7600G-H-M.2 系列集成多个卫星高精度定位 GNSS 系统,内置多种网络协议,支持主流操作系统的驱动(Windows、Linux、Android 等的 USB 驱动)和软件功能,兼容 AT 指令 SIM7500/SIM7600 系列模块。

SIM7600G-H-M.2 系列同时集成了主流的工业标准接口,具有强大的扩展性,包括丰富的 UART、USB、GPIO 等接口,适用于远程信息处理、监控设备、CPE、工业路由器和远程诊断等主流物联网应用。

我的特性



  • 标准 M.2 B KEY 接口,兼容性强
  • 多卫星高精度定位 GNSS 接收器支持
  • 适用于全球覆盖的 LTE、UMTS 和 GSM 网络
  • 丰富的软件功能:FOTA、LBS、TLS
  • SIM7600G-H-M.2 系列 AT 指令兼容 SIM7500/SIM7600 系列模块

产品参数


工作频段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD B34, B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900MHz
GNSS GPS、Beidou、GLONASS、GALILEO、QZSS
数据传输
LTE 150 Mbps (DL)  /  50 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
WCDMA 384 Kbps (DL)  /  384 Kbps (UL)
EDGE 236.8 Kbps (DL)  /  236.8 Kbps (UL)
GPRS 85.6 Kbps (DL)  /  85.6 Kbps (UL)
软件功能
操作系统 Windows/Linux/Android
通信协议 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS
短信(SMS) 支持 MT、MO、CB、Text、PDU
固件升级 支持通过 USB/FOTA 接口进行固件升级
硬件说明
SIM卡 1.8V/3.0V
天线接口 IPEX 4 代接口 (LTE 主天线 + LTE 分集天线 + GNSS 天线)
供电电压 3V ~ 4.2V
外形封装 M.2 B KEY
产品尺寸 42.0 × 31.4 × 3.8mm
工作温度 -40℃ ~ +85℃
应用场景
适用地区 全球通用
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业

资料及服务



资料路径:www.waveshare.net/wiki/SIM7600G-H-M.2

配置清单


SIM7600G-H-M.2 × 1

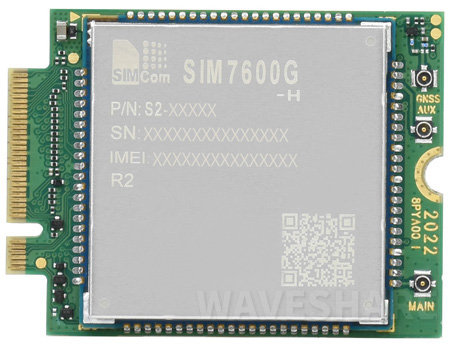

SIM7600G-H-M.2正面图






保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
