条形码 二维码 Barcode QR 扫描识别模块

板载USB和UART接口 方便接入各种设备 可直接扫码进行参数设置 可在黑暗环境中使用

型号 Barcode Scanner Module

SKU 14810

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是条形码二维码扫描识别模块,我通过图像智能识别算法,可快速准确地读取纸质或屏幕上的一维码及二维码。
我体积小巧,板载USB和UART接口,即可直接接入计算机使用,也可集成到各种设备中。

【我的特性】
  • 操作简单,无须了解复杂图像识别算法
  • 支持Barcode,QR等通用一维码及二维码的识读
  • 板载micro USB 和UART串口,可接入计算机或嵌入式设备使用
  • 支持通过扫描设置码来对模块参数进行设置
  • 板载辅助光源,能够在完全黑暗的环境中进行识读
【我的参数】
  • 工作电压:5V
  • 工作电流:135mA(扫描),58mA(待机),2mA(休眠)
  • 工作温度:0°C~60°C
  • 工作湿度:5%~95% (不凝结)
  • 通信接口:UART、USB
  • 支持一维码类型:Codebar、Code 11、Code 39/Code 93、UPC/EAN、Code 128/EAN128、Interleaved 2 of 5
                                    Matrix 2 of 5、MSI Code、Industrial 2 of 5、GS1 Databar(RSS)
  • 支持二维码类型:QR code、Data Matrix、PDF417
  • 辅助光源:白光
  • 识读角度:旋转360°,倾斜±65°,偏转±60°
  • 视场角度:28°(水平),21.5°(垂直)

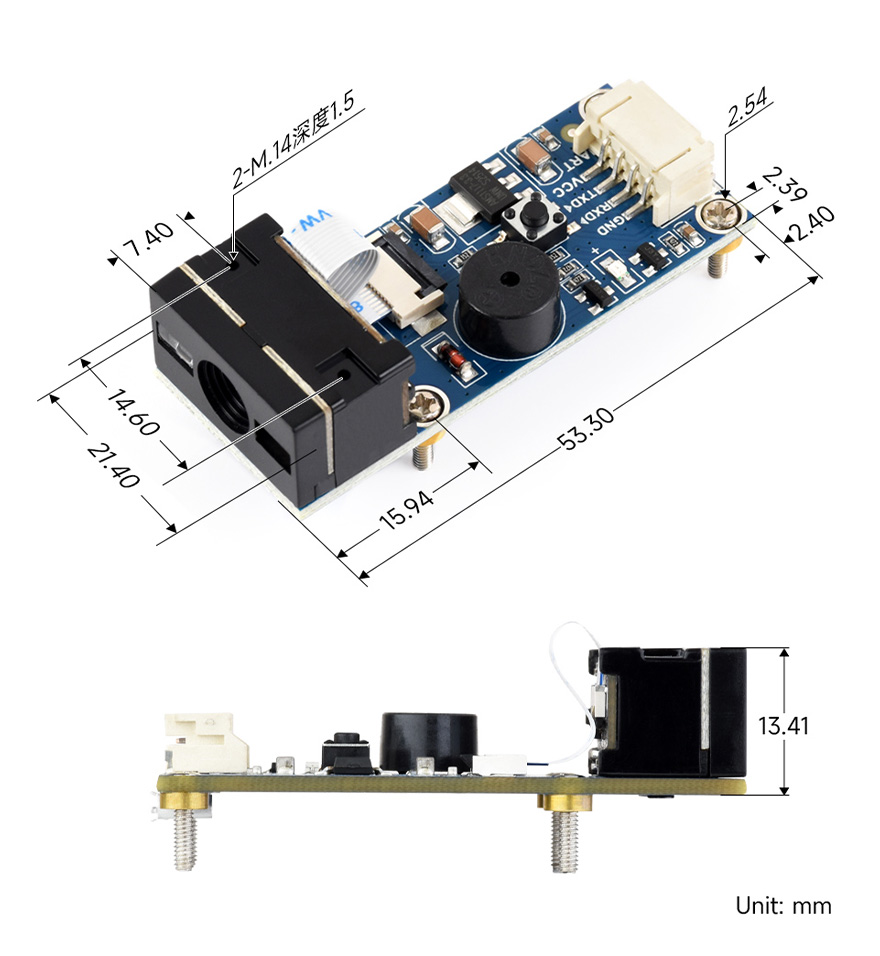

  • 产品尺寸:53.3mm × 21.4mm

产品图片

产品资料

资料包括:

  • 用户手册

下载路径: www.waveshare.net/wiki/Barcode_Scanner_Module

配置清单

  1. Barcode Scanner Module × 1
  2. USB线 type A公口 转 micro公口 × 1
  3. PH2.0 4PIN连接线 × 1
1
2
3
