二维码扫描模组 圆形带LED指示灯 屏幕扫码 识别条形码 二维码 Barcode QR 小尺寸易集成

6PIN UART接口，一维码精度≥5MIL，二维码精度≥10MIL，支持多种条码格式，方便接入各种设备
价格
原价
型号
Barcode Scanner Module (D)
SKU
25515
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

二维码扫描模组 二维码扫描模组
E 型 二维码扫描模组
C 型 (高精度) 二维码扫描模组
圆型
  • 关联商品

二维码扫描模组 圆形带LED指示灯 屏幕扫码 识别条形码 二维码 Barcode QR 小尺寸易集成

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

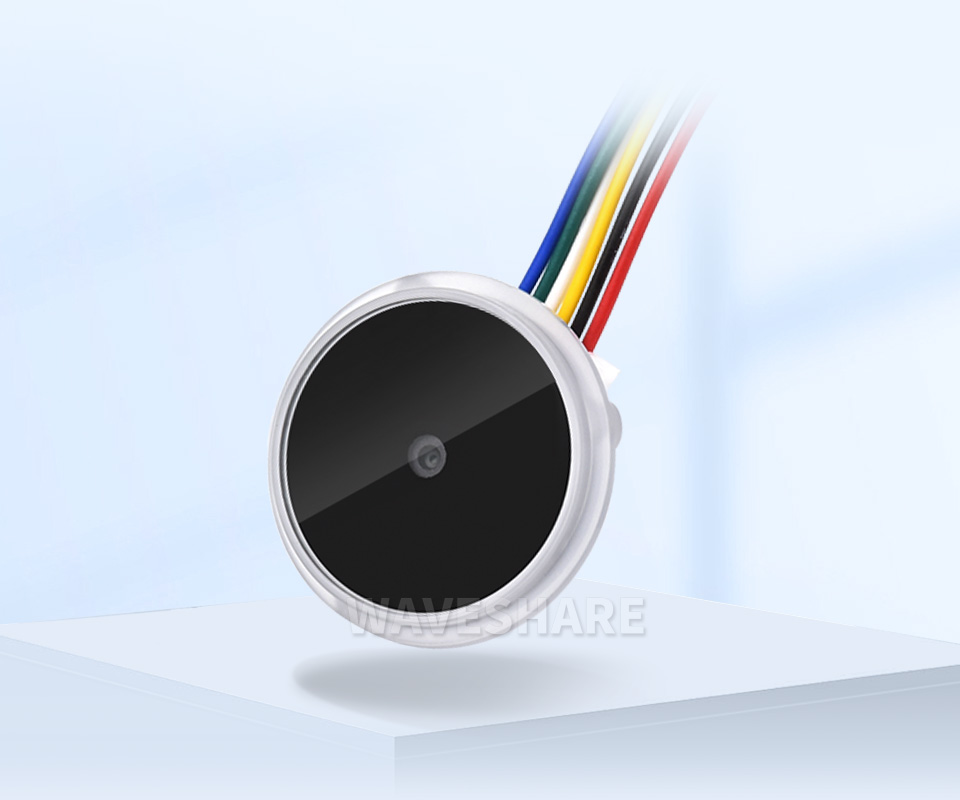

二维码扫描模组

一二维码识别 | 小尺寸 | 屏幕扫码

二维扫描模组 D 型 二维扫描模组 D 型

Barcode Scanner Module (D) 是一款高集成的小尺寸圆形二维码扫描模块，配有环形 LED 灯显示，适用于电梯之类的扫码应用场景。模块采用先进的图像识别算法，可以轻松读取各类一维条码和二维条码。板载 UART 接口，使得集成到各种嵌入式设备中变得简单方便。

产品参数

分辨率 640 × 480
扫描角度 水平 70°，垂直 55°，旋转 360°
扫描模式 感应扫描，连续扫描
精度 一维码 ≥5MIL
二维码 ≥10MIL
通信接口 UART 串口 (默认 9600 8N1)
LED 灯 蓝色：扫码中
绿色：解码成功
工作电压 3.3V
工作电流 120mA
防护 静电防护 接触放电 ±6KV，空气放电 ±12KV
IP 防护 正面 IP54
温度 工作温度 -30 ~ +70°C
存储温度 -40 ~ +80°C
工作湿度 5%RH ~ 95%RH (不凝结)

支持条码列表

码制类型 码制名 默认可读 默认关闭
2D QR Code
DataMatrix
PDF417
1D EAN-13
EAN-8
UPC-A
UPC-E
Codabar
Code 128
Code 93
Code 39
Code 11
Interleaved 2 of 5
Industrial 2 of 5
Matrix 2 of 5
CS Databar(RSS)
MSI-Plessey

注意：默认关闭的码制是模块支持扫描的码制类型，只是默认被禁用，需要用户手动扫设置码使能

引脚说明

二维扫描模组 D 型
PIN 输入/输出 定义 说明
PIN1 地 GND -
PIN2 输入 RX 模块的 TTL 串口接收
PIN3 输出 TX 模块的 TTL 串口发送
PIN4 电源 VCC 输入 3.3V 供电
PIN5 - NC 预留
PIN6 - NC 预留

LED 指示灯说明

二维扫描模组 D 型

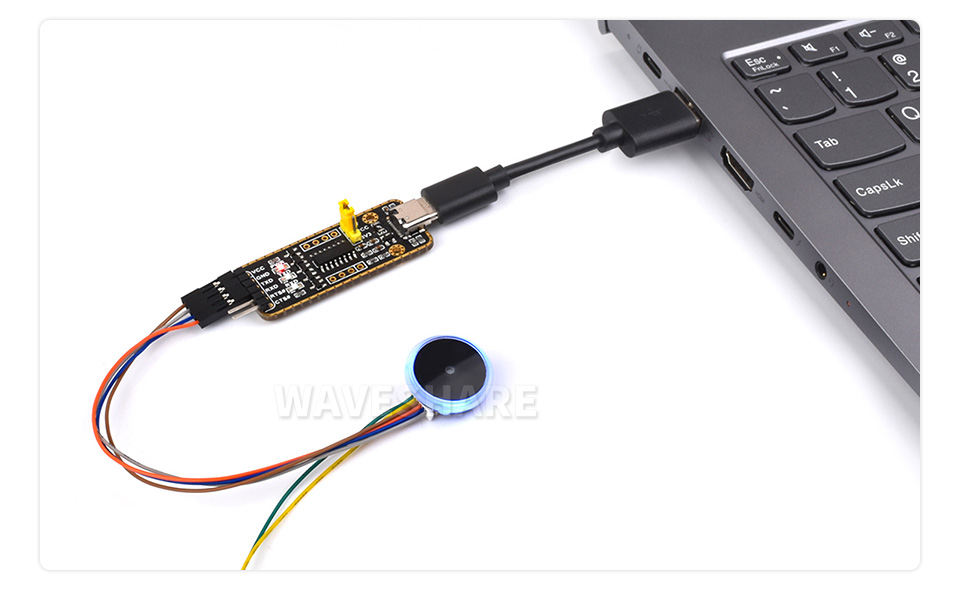

应用示例

二维扫描模组 D 型 二维扫描模组 D 型 二维扫描模组 D 型

图片仅供展示，具体配置请参考配置清单

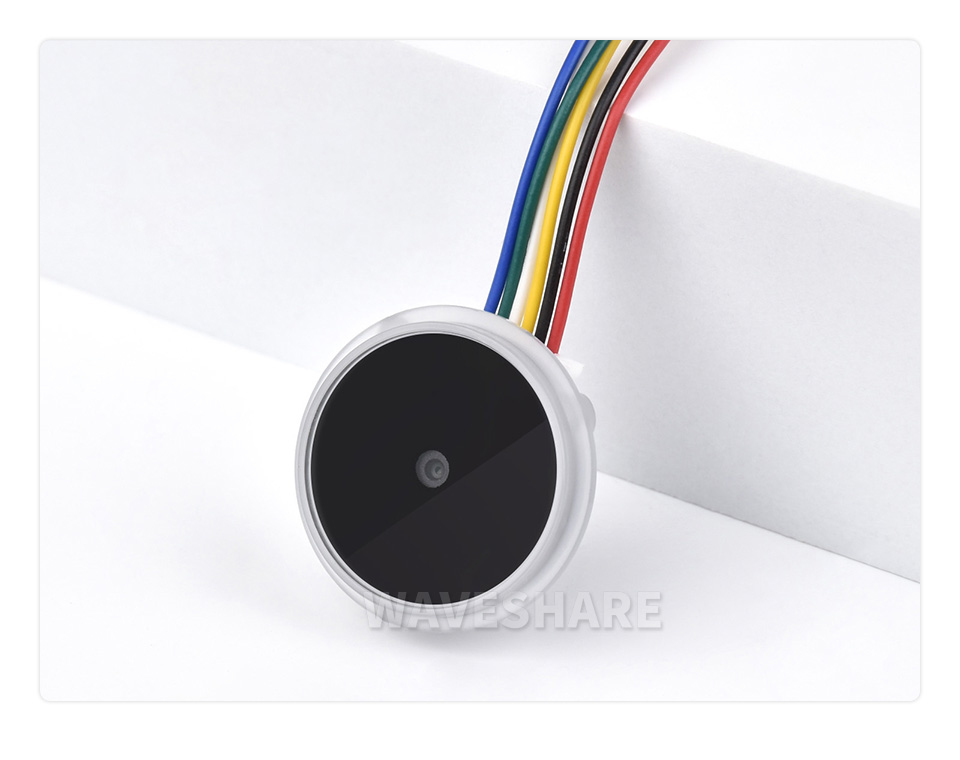

产品展示

二维扫描模组 D 型

产品尺寸

二维扫描模组 D 型

产品资料

资料路径：www.waveshare.net/wiki/Barcode_Scanner_Module_(D)_

配置清单

二维扫描模组 D 型配置清单
  1. Barcode Scanner Module (D) × 1
  2. 6PIN 转无端子连接线 × 1
  3. 6PIN 转散头杜邦线 × 1
