产品简介
【一句话自我介绍】
我是个智能车开发套件，主要包括AlphaBot底板和智能车底盘，支持接入树莓派和Arduino。
【我主要做什么？】
Arduino和树莓派都是目前热门的开发板，智能车也是很多电子爱好者热衷的项目，而我的存在便是这三者的结合。
你可以把我接入树莓派或Arduino，配合微雪提供的开源代码和学习教程来了解我、探索我、进一步开发我，让我为你所用。
从此，学习树莓派和Arduino不再枯燥无味，各种DIY智能车的玩法随你自由组合(循迹、避障、视频监控、WIFI/蓝牙/ZigBee/红外无线遥控等)。
【我的基本情况】
-
板载树莓派和Arduino连接口，可任选其一接入，也可同时接入协同工作
-
板载Arduino扩展接口，可接入Arduino功能扩展板
-
接口模块化，避障、循迹、测速等模块即接即用，无需繁琐杂乱的杜邦接线
-
板载LM298P电机驱动芯片，给智能车提供动力，外加二极管保护电路，更安全
-
板载LM2596稳压芯片，可给树莓派或Arduino提供稳定的5V电压
-
板载TLC1543 AD采集芯片，方便树莓派接入模拟传感器
资源简介
![]()
[ 接口简介 ]
-
Raspberry Pi 连接口
方便接入树莓派
-
Arduino连接口
方便接入Arduino
-
电机接口
-
超声波模块接口
-
舵机模块接口
-
避障模块接口
-
测速模块接口
-
电池座接口

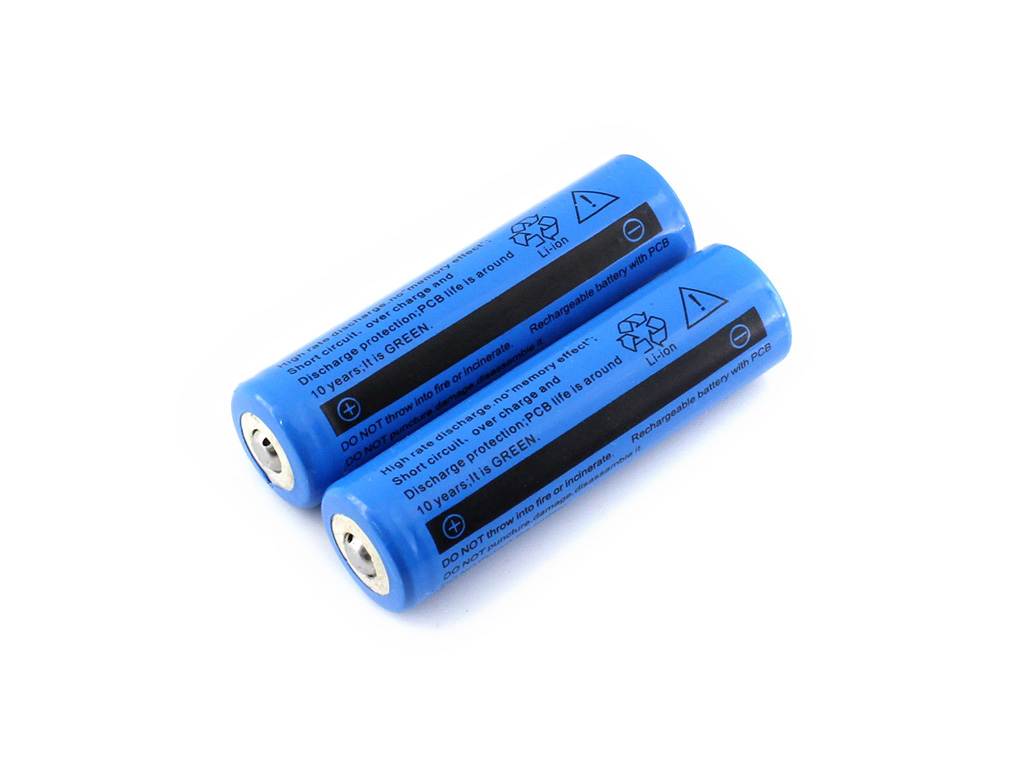

可以接入18650电池
-
预留电源接口（未焊接）
可以接入其它电源为小车供电
-
Arduino扩展接口
方便接入Arduino扩展板
-
UART接口
方便接入蓝牙模块以实现蓝牙控制小车
-
SPI接口
方便接入NRF24L01无线模块
-
循迹模块接口
|
[ 器件简介 ]
-
TLC1543
10位AD采集芯片，方便树莓派接入模拟传感器
-
L298P
双H桥电机驱动芯片，电流可达2A
-
二极管
防止反向电流烧坏芯片
-
电源开关
-
LM2596
5V电源稳压芯片
-
UART切换开关
拨到ON一端可实现树莓派和Arduino串口通信
-
电源指示灯
-
红外接收器
实现红外遥控小车
[ 跳线说明 ]
-
Arduino或树莓派选择跳线
可选择树莓派或者Arduino控制小车外设
|
产品解析图
实例演示
![]()
红外循迹车
![]()
红外避障车
![]()
超声波避障车
![]()

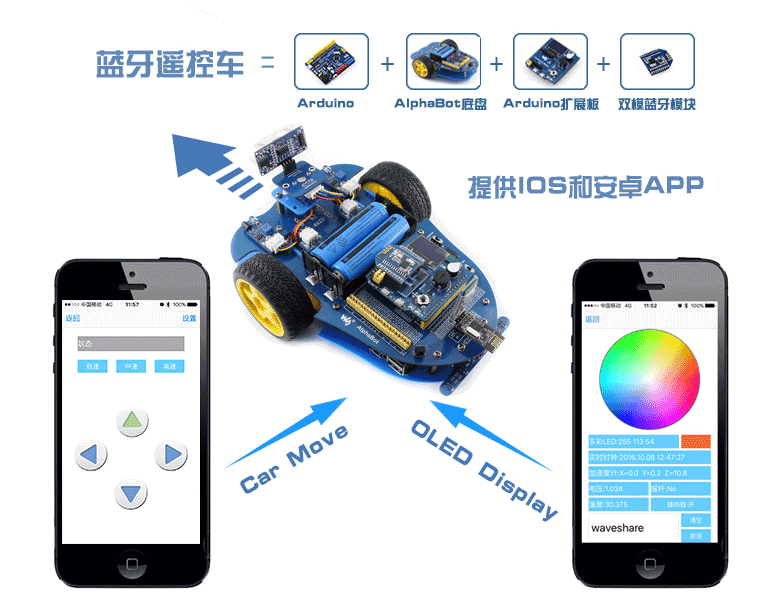

红外/蓝牙遥控车
![]()
视频监控车
扩展板图示

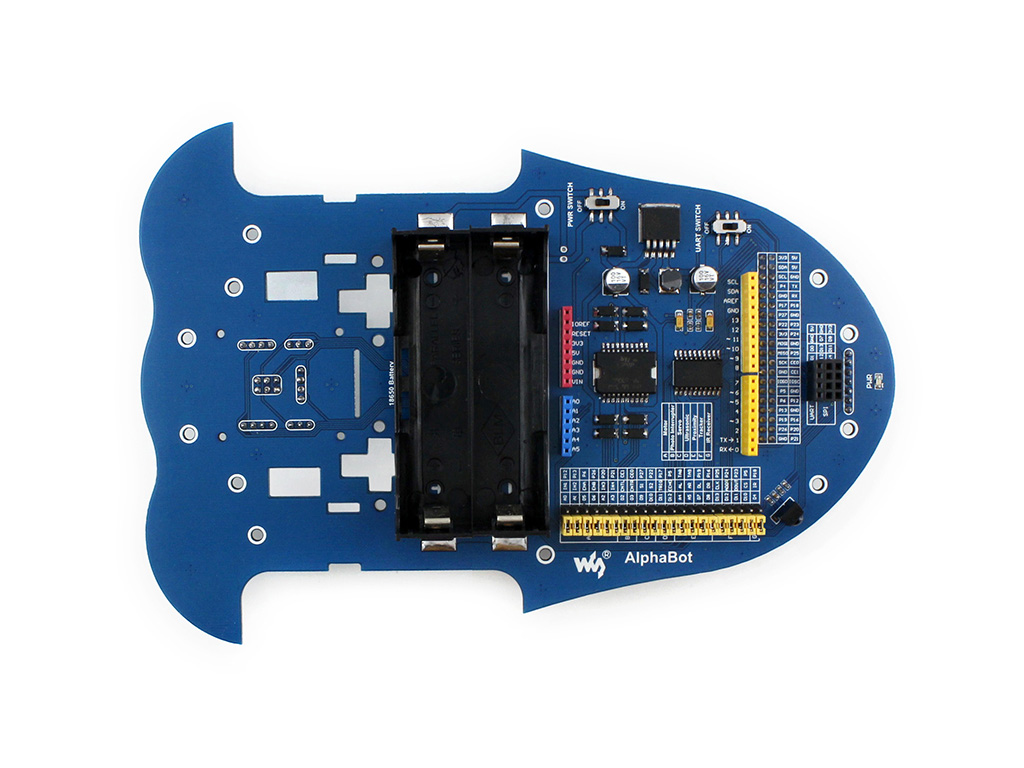

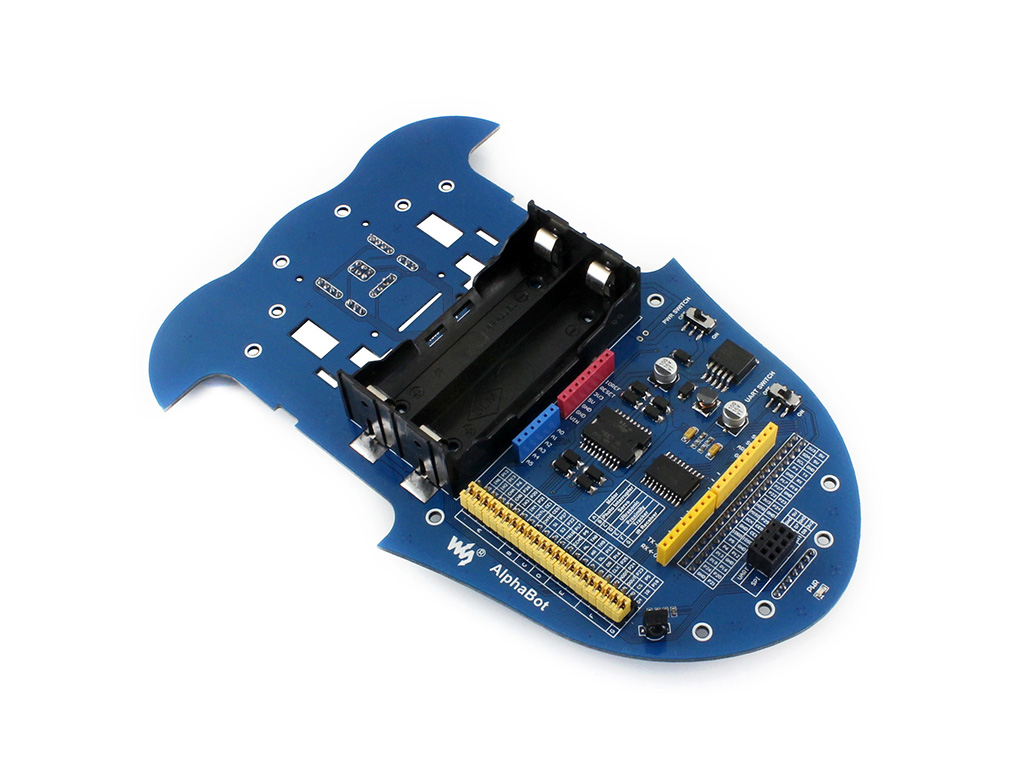

![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot正面图
![树莓派3代B Arduino 智能车 AlphaBot背面图]()
AlphaBot背面图
![树莓派3代B Arduino 智能车 AlphaBot正面侧视图]()
AlphaBot正面侧视图
![树莓派3代B Arduino 智能车 AlphaBot背面侧视图]()
AlphaBot背面侧视图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot智能车正面
![树莓派3代B Arduino 智能车 AlphaBot背面图]()
AlphaBot智能车背面
![树莓派3代B Arduino AlphaBot智能车侧视图一]()
AlphaBot智能车侧视图一
![树莓派3代B Arduino AlphaBot智能车侧视图]()
AlphaBot智能车侧视图二
![树莓派3代B Arduino AlphaBot智能车侧视图]()
AlphaBot多功能智能车侧视图一
![树莓派3代B Arduino AlphaBot多功能智能车侧视图]()
AlphaBot多功能智能车侧视图二
![树莓派3代B Arduino AlphaBot多功能智能车正视图]()
AlphaBot多功能智能车正视图
![树莓派3代B Arduino AlphaBot多功能智能车后视图]()
AlphaBot多功能智能车后视图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot智能车+树莓派
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车侧视图]()
AlphaBot-Pi智能车侧视图一
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车侧视图]()
AlphaBot-Pi智能车侧视图二
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车正面图]()
AlphaBot-Pi智能车侧视图正面
特别注意：
· 以上图片仅供功能展示用，套餐配送以下文详细配置为准。
产品选型
|
配置
|
套餐/配件包
|
|
配件
|
说明
|
AlphaBot
|
AlphaBot-Ar-Basic
|
AlphaBot-Ar-Bluetooth
|
AlphaBot-Pi配件包
|
AlphaBot-Pi3 B+
|
|
Raspberry Pi 3 Model B
|
树莓派3代B
|
|
|
|
|
|
|
Raspberry Pi 3 Model B+
|
树莓派3代B+
|
|
|
|
|
√
|
|
R3 PLUS
|
Arduino兼容板 增强板
|
|
√
|
√
|
|
|
|

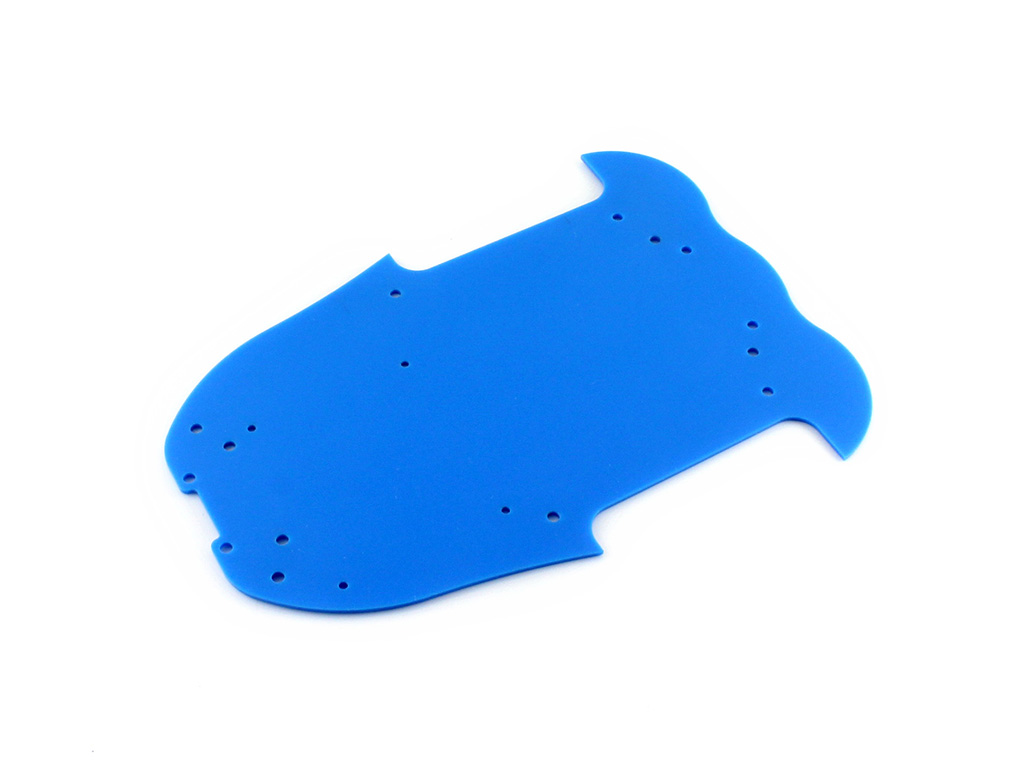

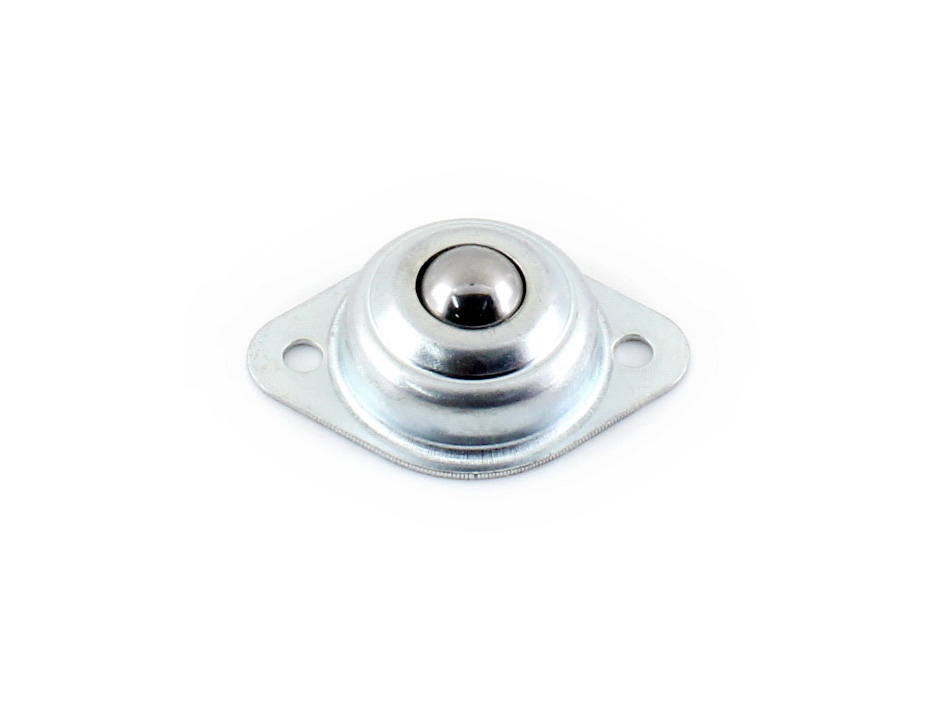

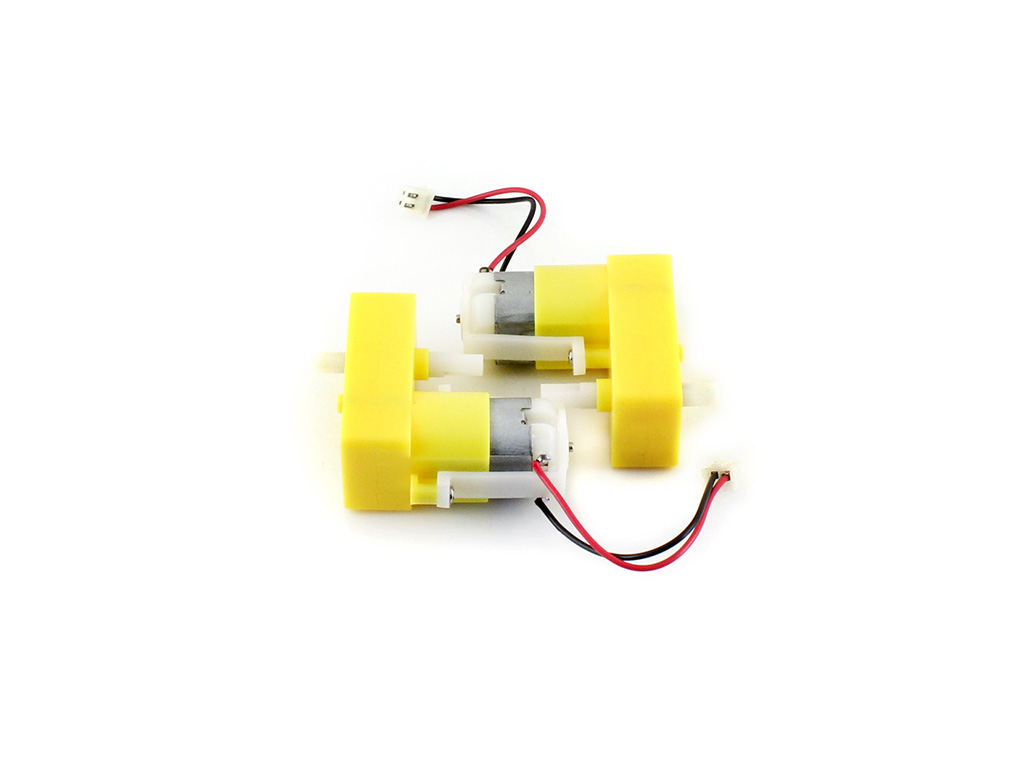

AlphaBot底盘
|

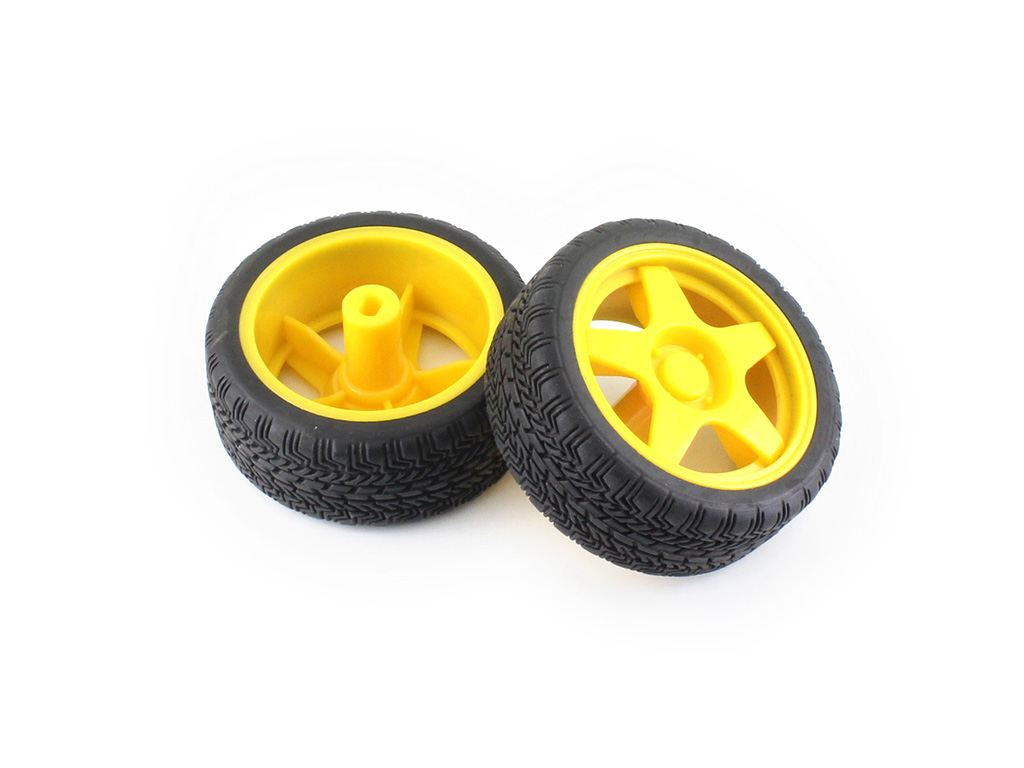

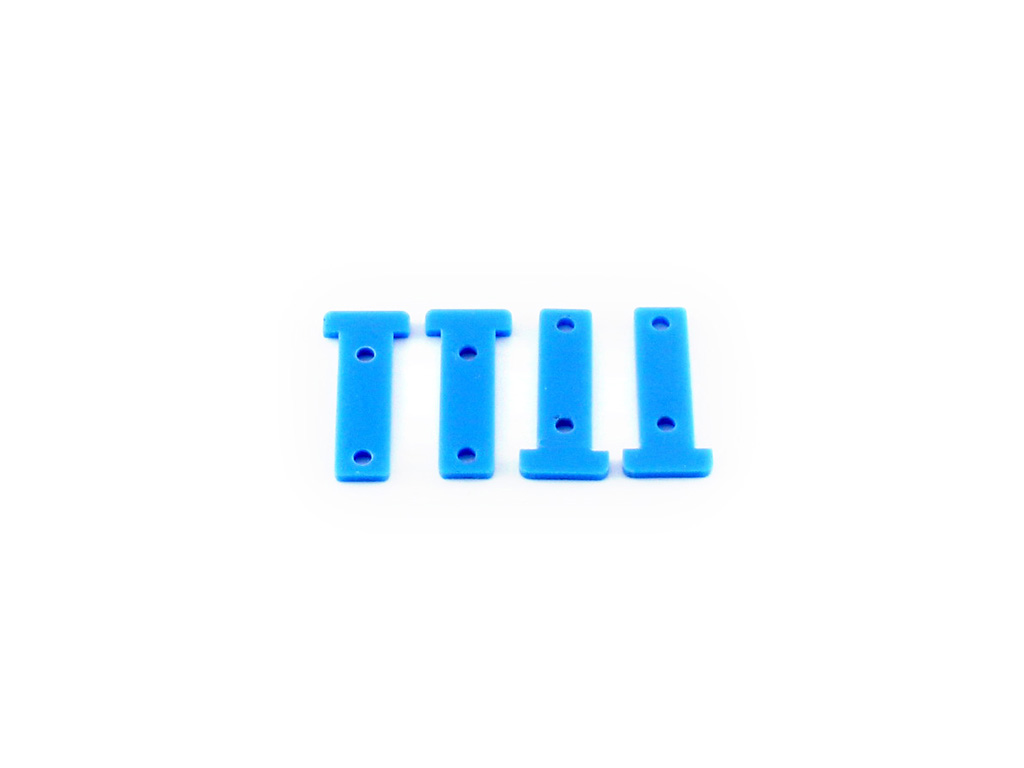

含底板、车轮、电机、电池等
|
√
|
√
|
√
|
√
|
√
|
|

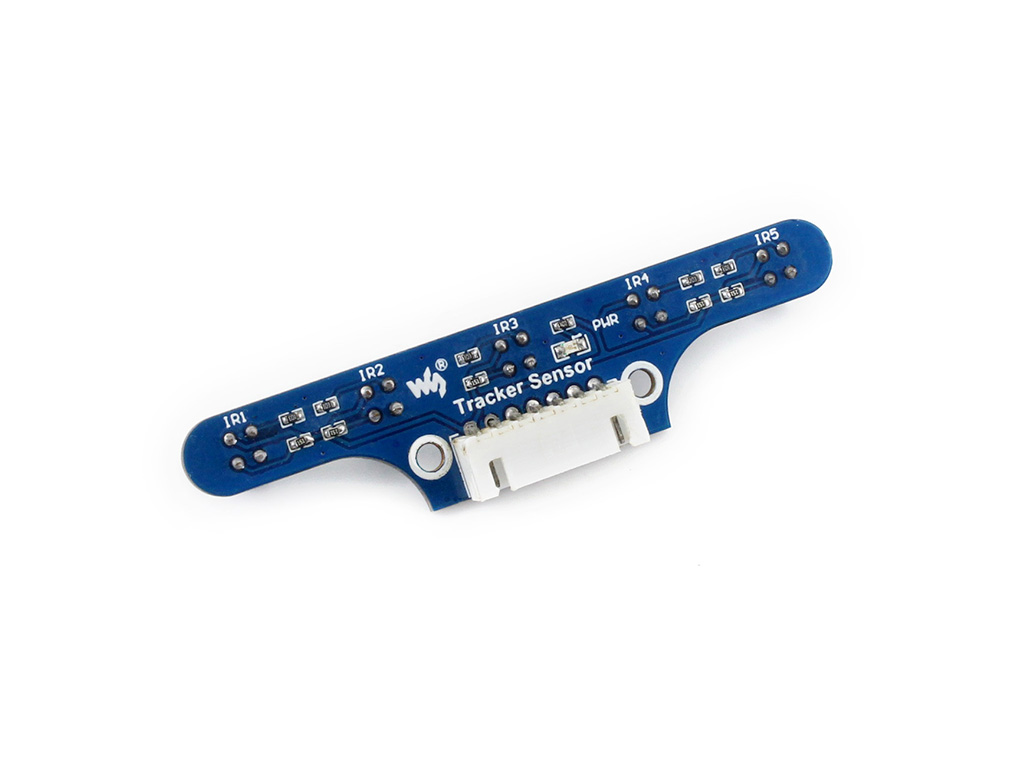

Tracker Sensor
|
循迹模块
|
√
|
√
|
√
|
√
|
√
|
|

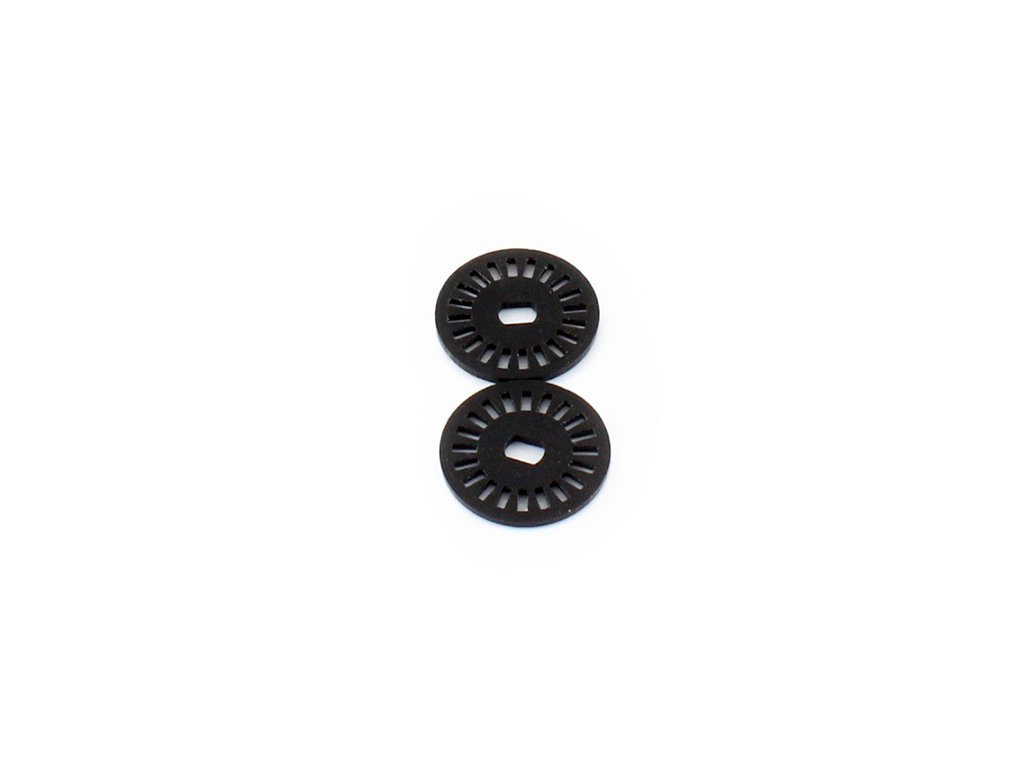

Photo Interrupter Sensor
|
测速模块（2PCS）
|
√
|
√
|
√
|
√
|
√
|
|
Infrared Proximity Sensor
|
红外接近传感器（2PCS）
|
√
|
√
|
√
|
√
|
√
|
|
红外遥控器
|
红外遥控车用
|
√
|
√
|
√
|
√
|
√
|
|
SG90舵机
|
舵机
|
|
√
|
√
|
√
|
√
|
|
超声波传感器
|
超声波避障、测距
|
|
√
|
√
|
|
|
|
Accessory Shield
|
兼容Arduino 扩展板
|
|
|
√
|
|
|
|
Dual-mode Bluetooth
|
双模蓝牙模块
|
|
|
√
|
|
|
|
RPi Camera (B)
|
树莓派摄像头，可调焦
|
|
|
|
√
|
√
|
|
Micro SD Card 16GB
|
Class10 16GB Micro SD卡
|
|
|
|
√
|
√
|
|
5V 3A电源
|
电源 美规 5V 3A Micro
|
|
|
|
√
|
√
|
【说明】
1、
AlphaBot
需要搭配Arduino或Raspberry Pi使用，如果您没有，推荐选购其他套餐
2、
AlphaBot-Pi配件包
需要搭配Raspberry Pi使用，如果您没有，推荐选购套餐：
AlphaBot-Pi
或
AlphaBot-Pi3 B+
产品认证
外形尺寸
![AlphaBot尺寸]()
