产品图片

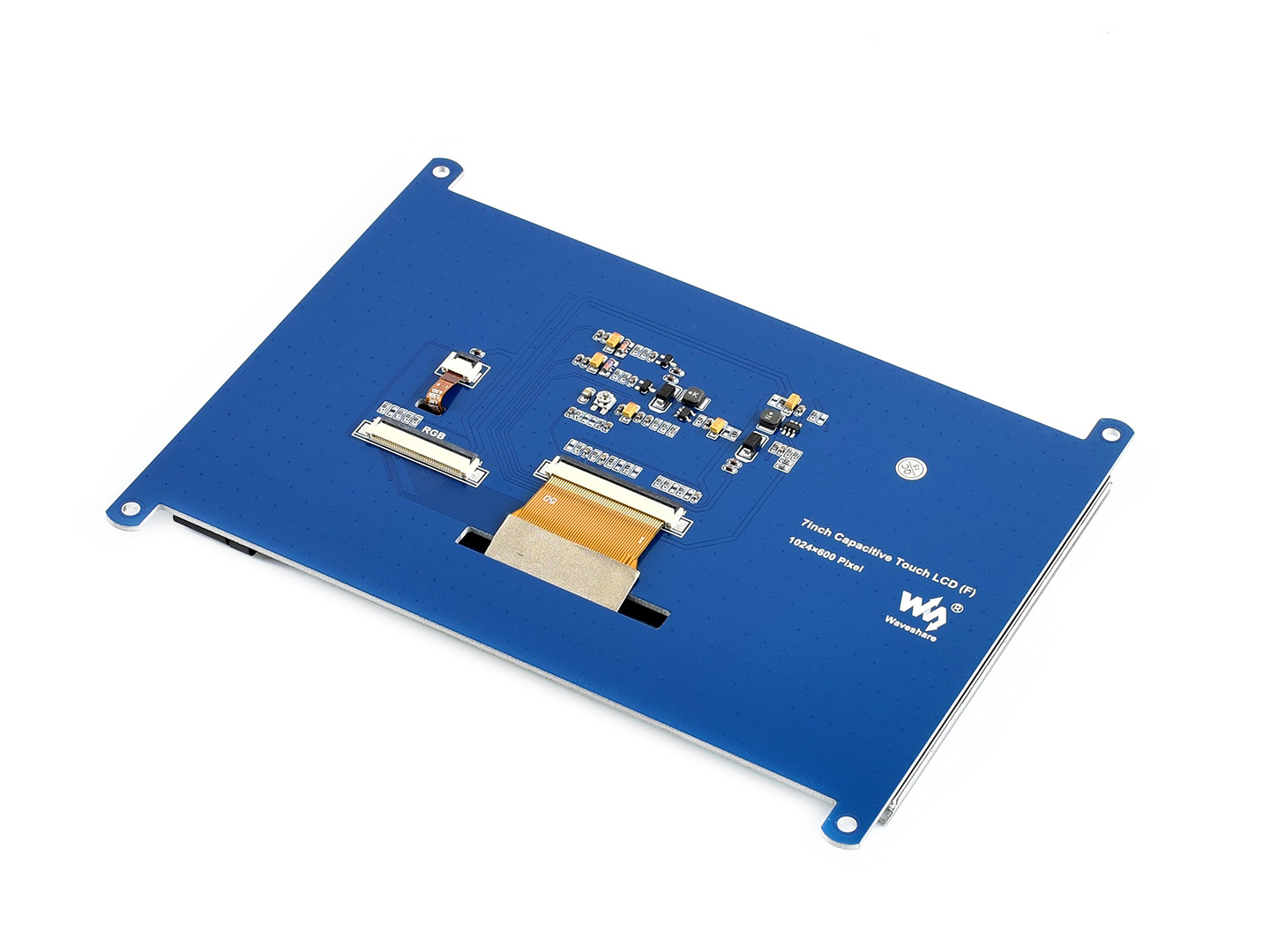

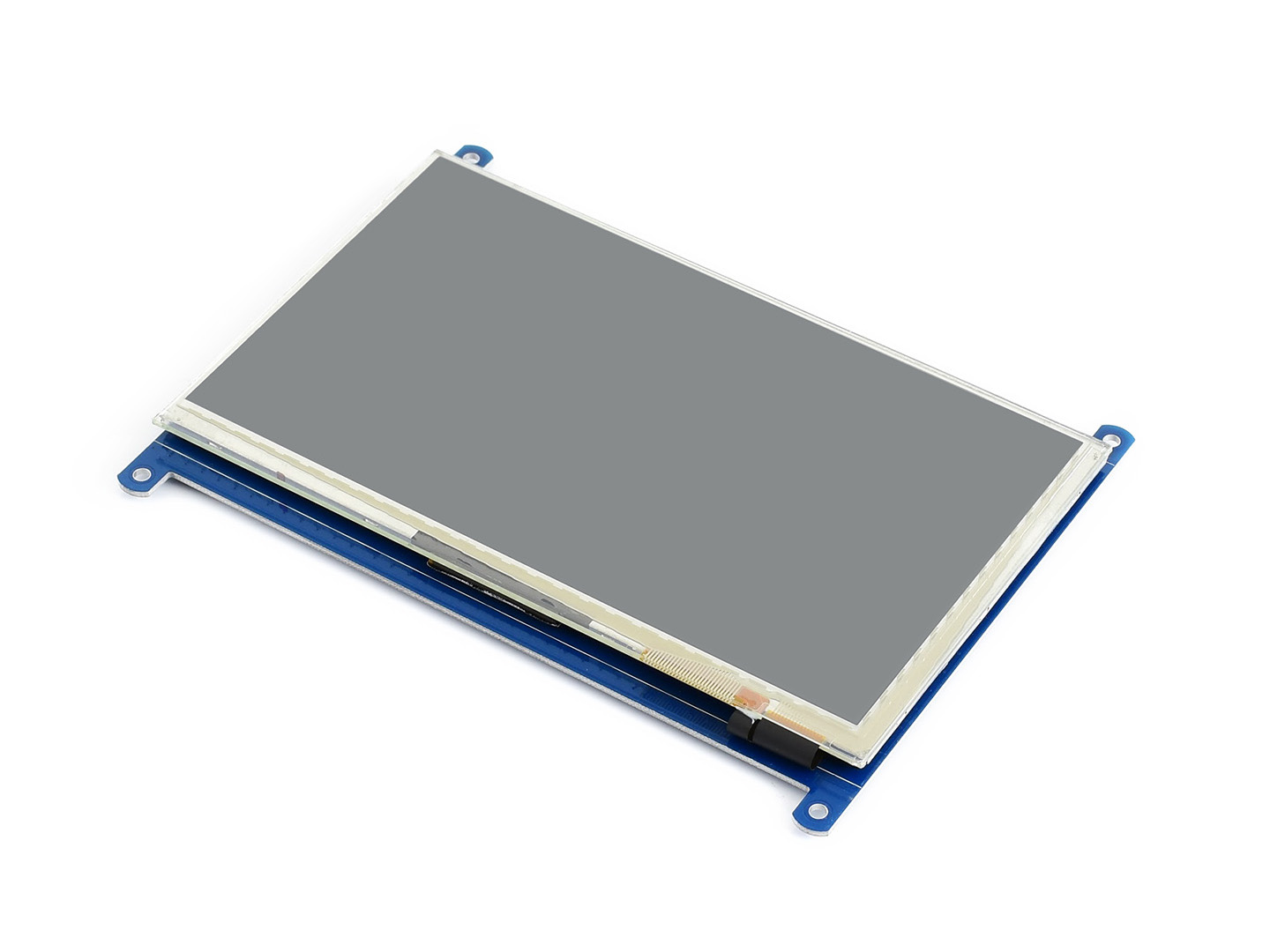

7inch Capacitive Touch LCD (F) 模块 实物图片：
主要参数
|
类型
|
IPS
|
|
接口
|
RGB
|
|
触摸控制芯片
|
GT911
|
|
触摸方式
|
电容触摸（支持5点触摸）
|
|
背光
|
LED
|
|
可视区域(mm)
|
154.21（W）× 85.92（H）
|
|
点距(mm)
|
0.0502（W）× 0.1432（H）
|
|
分辨率
|
1024 x 600 （Pixel）
|
|
电源输入电压
|
3.0V~3.6V
|
RGB接口
定义
|
引脚号
|
标识
|
描述
|
类型
|
功能
|
|
1
|
BL_VDD
|
电源正
|
电源型
|
背光电源，一般接5V
|
|
2
|
BL_VDD
|
|
3
|
GND
|
电源地
|
GND
|
|
4
|
VDD
|
电源正
|
一般接3.3V
|
|
5
|
R0
|
数据线
|
输入
|
红色调色板数据线
|
|
6
|
R1
|
|
7
|
R2
|
|
8
|
R3
|
|
9
|
R4
|
|
10
|
R5
|
|
11
|
R6
|
|
12
|
R7
|
|
13
|
G0
|
数据线
|
输入
|
绿色调色板数据线
|
|
14
|
G1
|
|
15
|
G2
|
|
16
|
G3
|
|
17
|
G4
|
|
18
|
G5
|
|
19
|
G6
|
|
20
|
G7
|
|
21
|
B0
|
数据线
|
输入
|
蓝色调色板数据线
|
|
22
|
B1
|
|
23
|
B2
|
|
24
|
B3
|
|
25
|
B4
|
|
26
|
B5
|
|
27
|
B6
|
|
28
|
B7
|
|
29
|
GND
|
电源地
|
电源型
|
GND
|
|
30
|
DCLK
|
LCD时钟
|
输入
|
LCD时钟信号源
|
|
31
|
DISP
|
背光控制使能
|
输入
|
控制使能背光控制
|
|
32
|
HSYNC
|
行同步
|
输入
|
水平同步信号输入
|
|
33
|
VSYNC
|
帧同步
|
输入
|
垂直同步信号输入
|
|
34
|
DE
|
控制模式选择
|
输入
|
DE=0:SYNC模式
DE=1:DE模式
|
|
35
|
PWM
|
背光明暗调节
|
输入
|
PWM调节背光信号线
|
|
36
|
GND
|
电源地
|
电源型
|
GND
|
|
37
|
I2C_SDA
|
I2C数据脚
|
输出/输入
|
I2C数据传输脚，读写数据
|
|
38
|
I2C_SCL
|
I2C时钟脚
|
输入
|
I2C时钟控制脚，控制时钟
|
|
39
|
CAP_RST
|
复位引脚
|
输入
|
用于复位TP控制器
|
|
40
|
CAP_INT
|
中断引脚
|
输出
|
外部触摸中断控制引脚
|
产品兼容性说明
兼容且可直接接入下列产品：
引脚完全兼容下列产品：
-
7inch Capacitive Touch LCD (D)
-
7inch Capacitive Touch LCD (E)
-
10.1inch Capacitive Touch LCD (D)
引脚部分兼容下列产品（仅显示部分）：
-
7inch Resistive Touch LCD
-
7inch Capacitive Touch LCD
产品选型
外形尺寸
![]()
