产品简介
【一分钟自我介绍】
我是4.3寸电容触摸屏，分辨率为800×480， 支持24位RGB接口显示，可显示1678万种色彩，支持I2C接口控制电容触摸，5点触控。
【我的特点】
-
4.3寸电容触摸屏，800×480高清分辨率
-
支持I2C接口控制电容触摸，5点触控，支持中断
-
支持24位RGB接口显示，可显示1678万种色彩，刷新速度快
-
提供完善的配套资料手册(STM32F4和STM32F7示例程序)
产品图片
4.3inch Capacitive Touch LCD 模块 实物图片：
主要参数
|
类型
|
IPS
|
|
接口
|
LCD：RGB，触摸面板：I2C
|
|
显示颜色
|
1678万种色彩
|
|
触摸控制芯片
|
GT911
|
|
可视区域(mm)
|
95.04 (W) × 53.86 (H)
|
|
点距(mm)
|
0.1188 (W) × 0.1122 (H)
|
|
背光
|
LED
|
|
分辨率
|
800 × 480 (Pixel)
|
|
供电电压
|
5V
|
|
逻辑电平
|
3.3V
|
接口定义
|
标识
|
描述
|
类型
|
功能
|
|
5V
|
电源正
|
电源型
|
5V
|
|
GND
|
电源地
|
GND
|
|
3.3V
|
电源正
|
3.3V
|
|
R0~R7
|
数据线
|
输入
|
红色调色板数据线
|
|
G0~G7
|
数据线
|
输入
|
绿色调色板数据线
|
|
B0~B7
|
数据线
|
输入
|
蓝色调色板数据线
|
|
CLK
|
LCD时钟
|
输入
|
LCD时钟信号源
|
|
DISP
|
背光控制使能
|
输入
|
控制使能背光控制
|
|
HSYNC
|
行同步
|
输入
|
水平同步信号输入
|
|
VSYNC
|
帧同步
|
输入
|
垂直同步信号输入
|
|
DE
|
控制模式选择
|
输入
|
DE=0:SYNC模式
DE=1:DE模式
|
|
PWM
|
背光明暗调节
|
输入
|
PWM调节背光信号线
|
|
GND
|
电源地
|
电源型
|
GND
|
|
SDA
|
I2C数据脚
|
输出/输入
|
I2C数据传输脚，读写数据
|
|
SCL
|
I2C时钟脚
|
输入
|
I2C时钟控制脚，控制时钟
|
|
RST
|
复位引脚
|
输入
|
用于复位TP控制器
|
|
IRQ
|
中断引脚
|
输出
|
外部触摸中断控制引脚
|
产品兼容性说明
【直插排针接口兼容下列产品(仅显示部分)】：
【直插排针接口兼容且可用于接入下列产品】：
【RGB Interface接口兼容下列产品】：
产品选型

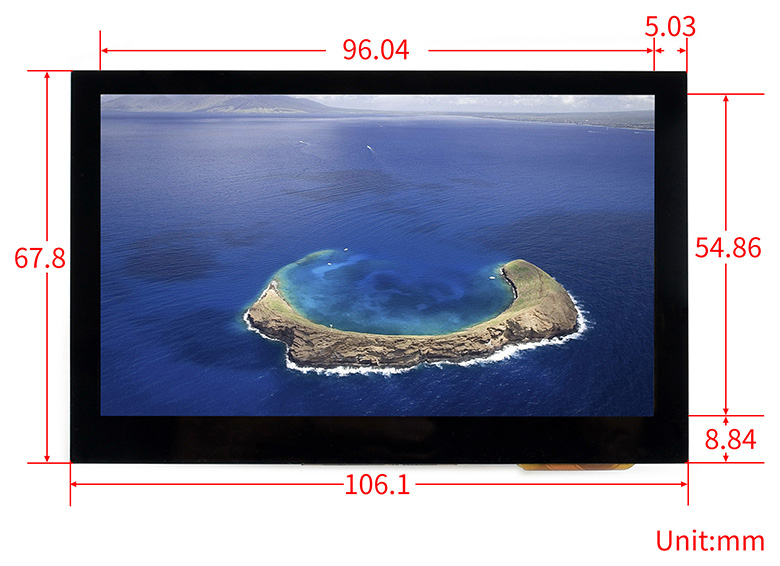

外形尺寸
![]()
