树莓派7.5寸墨水屏 e-Paper 640×384分辨率 黄黑白
<
>

树莓派7.5寸墨水屏 e-Paper 640×384分辨率 黄黑白

功耗低、视角宽、断电仍可清晰显示 可接入Raspberry/Jetson Nano/Arduino/Nucleo等主控板

型号 7.5inch e-Paper HAT (C)

SKU 14229

品牌 Waveshare

缺货

7.5寸高清电子墨水屏 电子纸 e-paper 880×528分辨率 黑白 裸屏，黑白 7.5寸高清墨水屏模块 电子纸 e-paper 880×528分辨率 黑白 带板，黑白 树莓派7.5寸墨水屏 e-Paper 800×480分辨率 黑白 带板，黑白 7.5寸墨水屏 电子纸e-paper 800×480分辨率 黑白 裸屏，黑白 7.5寸墨水屏 电子纸 e-paper 880×528分辨率 红黑白 裸屏，红黑白 7.5寸e-Paper电子墨水屏 e-Paper 880×528分辨率 红黑白 带板，红黑白 7.5寸e-Paper电子墨水屏祼屏红色800×480像素 SPI通信 裸屏，红黑白 7.5寸e-Paper电子墨水屏模块红色800×480像素 SPI通信 带板，红黑白 7.5寸无源NFC电子墨水屏 无须电池 无线供电&刷图 NFC，黑白
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

【一分钟自我介绍】

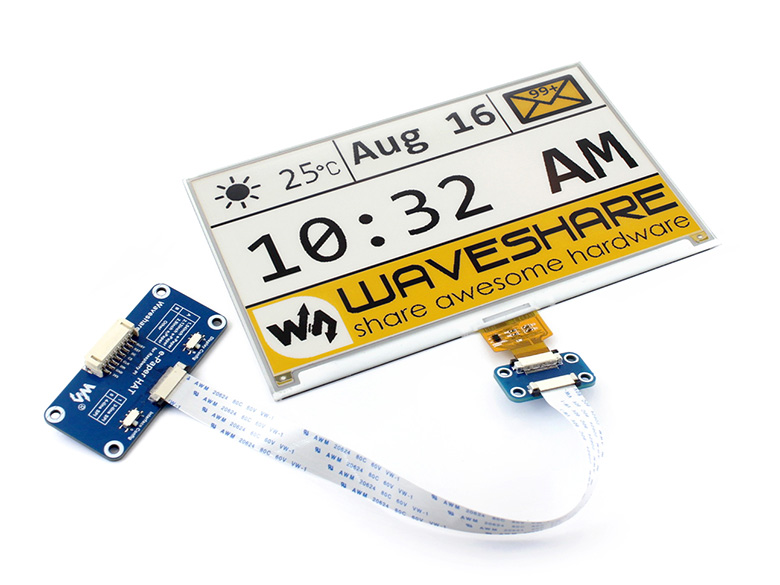

我是电子墨水屏模块，7.5英寸，分辨率为640×384，带有内部控制器，使用SPI接口通信，可显示黄黑白三色。
由于我功耗低、视角宽、断电仍可清晰显示等优点，我经常被用于货架标签、工业仪表等显示应用。

【我的特点】
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板、Jetson Nano
  • 引出SPI控制接口，可接入Raspberry/Arduino/Nucleo等主控板
  • 板载电平转换芯片，可兼容3.3V和5V单片机接口
  • 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

  • 工作电压： 3.3V/5V
  • 通信接口： 3-wire SPI、4-wire SPI
  • 外形尺寸： 170.2mm × 111.2mm
  • 显示尺寸： 163.2mm × 97.92mm
  • 点        距： 0.255 × 0.255
  • 分  辨  率： 640 × 384
  • 显示颜色： 黄、黑、白
  • 灰度等级： 2
  • 全局刷新： 16s
  • 刷新功耗： 38mW(typ.)
  • 待机功耗： <0.017mW
  • 可视角度： >170°
【接口说明】
  • VCC   ：3.3V/5V
  • GND   ：GND
  • DIN     ：SPI通信MOSI引脚
  • CLK    ：SPI通信SCK引脚
  • CS      ：SPI片选引脚（低电平有效）
  • DC      ：数据/命令控制引脚（高电平表示数据，低电平表示命令）
  • RST    ：外部复位引脚（低电平复位）
  • BUSY ：忙状态输出引脚（低电平表示忙）

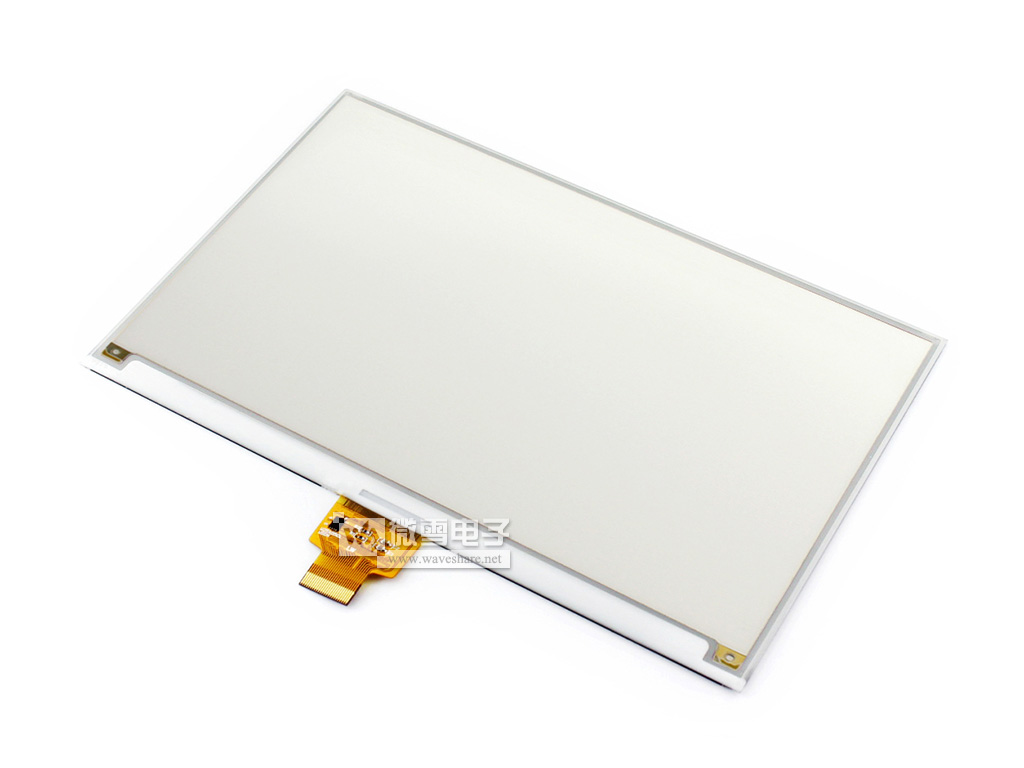

产品图片

注意： 本产品不包括示意图中的树莓派，如有需要，请另行购买。

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸
(mm)		 外形尺寸
(mm)		 刷新时间
(s)		 局部刷新 Pi接口 柔性 控制接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ × × SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 2 √ × × SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × × SPI
1.54inch e-Paper Module (C) 黄、黑、白 2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × × SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.71 65.0 × 30.2 2 √ √ × SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ × SPI
2.13inch e-Paper HAT (C) 黄、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ × SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ √ √ SPI
2.66inch e-Paper Module 黑、白 2 296×152 30.704 × 60.088 37.0 × 83.5 6 √ × × SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 30.704 × 60.088 37.0 × 83.5 15 × × × SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 × √ × SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.29 × 38.19 85.0 × 56.0 15 × √ × SPI
2.9inch e-Paper Module 黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 2 √ × × SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper Module (C) 黄、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI
3.7inch e-Paper HAT 黑、白 4 480×280 47.32 × 81.12 58.0 × 96.5 3 √ √ × SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 4 × × × SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.2inch e-Paper Module (C) 黄、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × × UART
5.65inch e-Paper Module (F) 7色 2 600×448 114.9 × 85.8 138.5 × 100.5 15 × × × SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 × √ × SPI
5.83inch e-Paper HAT (C) 黄、黑、白 2 600×448 118.8 × 88.26 125.4 × 99.5 26 × √ × SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ × USB/SPI/I80
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 × √ × SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 16 × √ × SPI
7.5inch HD e-Paper HAT 黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 5 × √ × SPI
7.5inch HD e-Paper HAT (B) 红、黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 21 × √ × SPI
7.5inch e-Paper HAT (C) 黄、黑、白 2 640×384 163.2 × 97.92 170.2 × 111.2 16 × √ × SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ × USB/SPI/
I80/I2C
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ × USB/SPI/
I80/I2C
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ × USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.66 × 157.25 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80/I2C
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × √ × SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × √ × SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ × USB/SPI/
I80
【说明】
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右
2、Pi接口：基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板

还不清楚你要哪个？快点开我们的合照，看下吧！

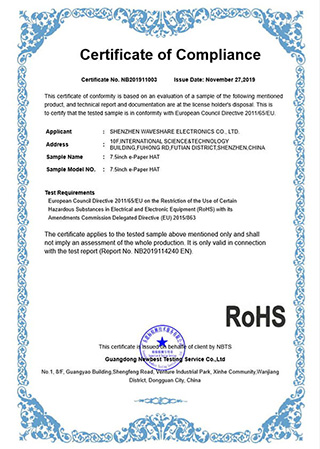

产品认证
