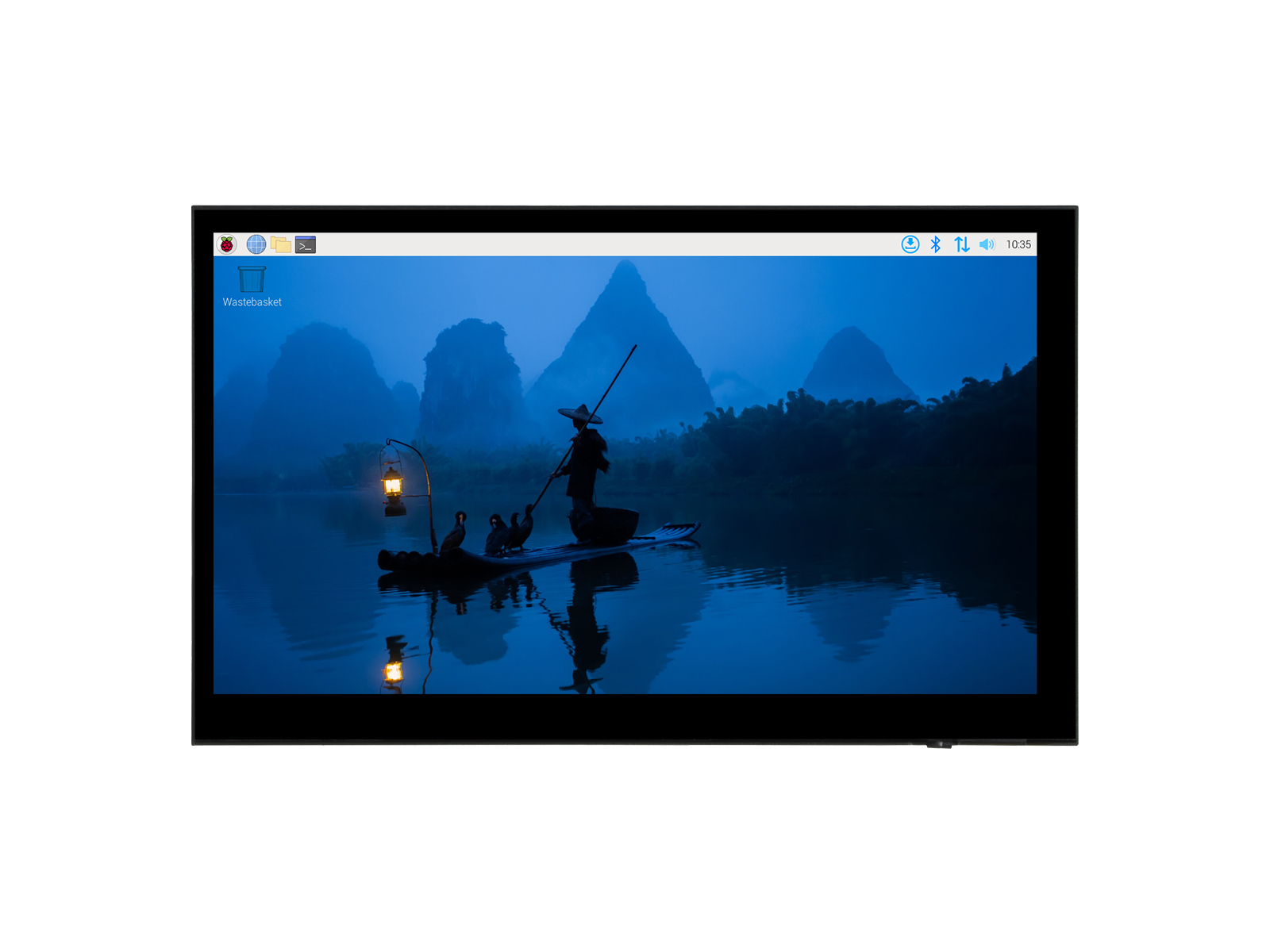

7 寸 DSI 电容触控屏 IPS 面板 1024 × 600 像素 IPS 面板 支持五点触摸 背光亮度可通过软件调节

IPS 显示面板，170°广视角，400cd/㎡，背光亮度可通过软件调节
价格
原价
型号
7-DSI-TOUCH-C
SKU
33259
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 关联商品

7 寸 DSI 电容触控屏 IPS 面板 1024 × 600 像素 IPS 面板 支持五点触摸 背光亮度可通过软件调节

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

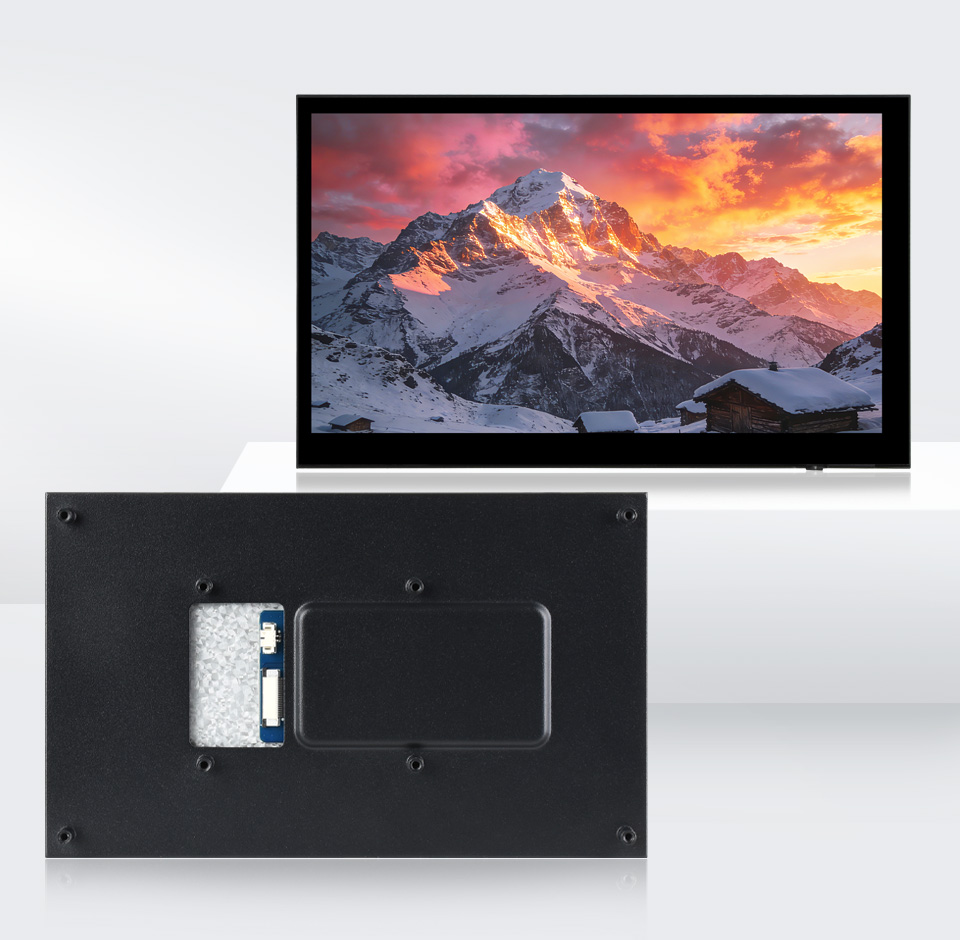

7 英寸 DSI 触控屏

7 英寸 DSI 触控屏
  • 尺寸 7 英寸
  • 分辨率 1024 × 600
  • 显示接口 DSI
  • 显示面板 IPS
  • 可视角度 170°
  • 触摸类型 电容触摸
  • 触控点数 五点触控
  • 触摸接口 I2C
  • 亮度 400cd/㎡

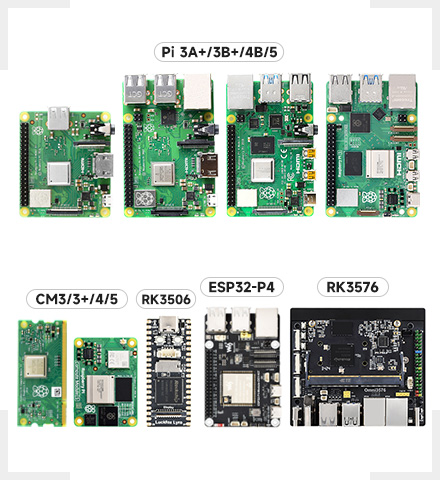

设备及系统支持

设备及系统支持，支持Raspberry Pi、RK3576、RK3506、ESP32-P4等主控板

Raspberry Pi

支持 Raspberry Pi OS，五点触控

ESP32-P4

支持 LVGL 自定义画面，五点触控

RK3506

支持 Buildroot、Ubuntu 等系统，五点触控

RK3576

支持 Buildroot、Debian、Ubuntu、Android 等系统，
五点触控

设备连接图示

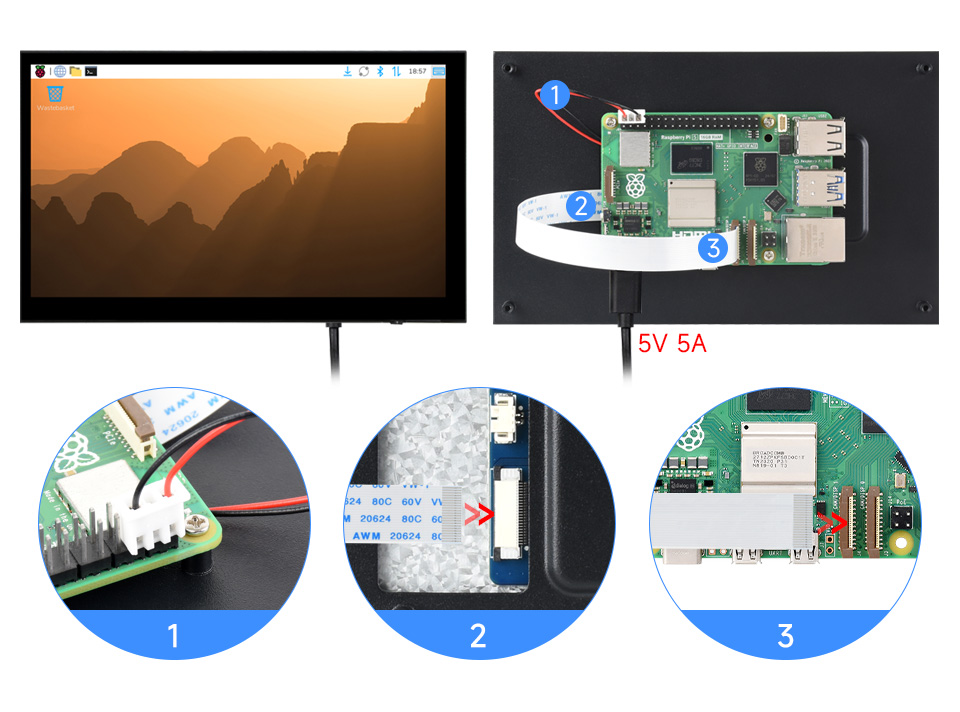

接入树莓派 5

7 英寸 DSI 触控屏接入树莓派 5

请确保 FFC 线方向连接无误，并通过杜邦线提供 5V 电源

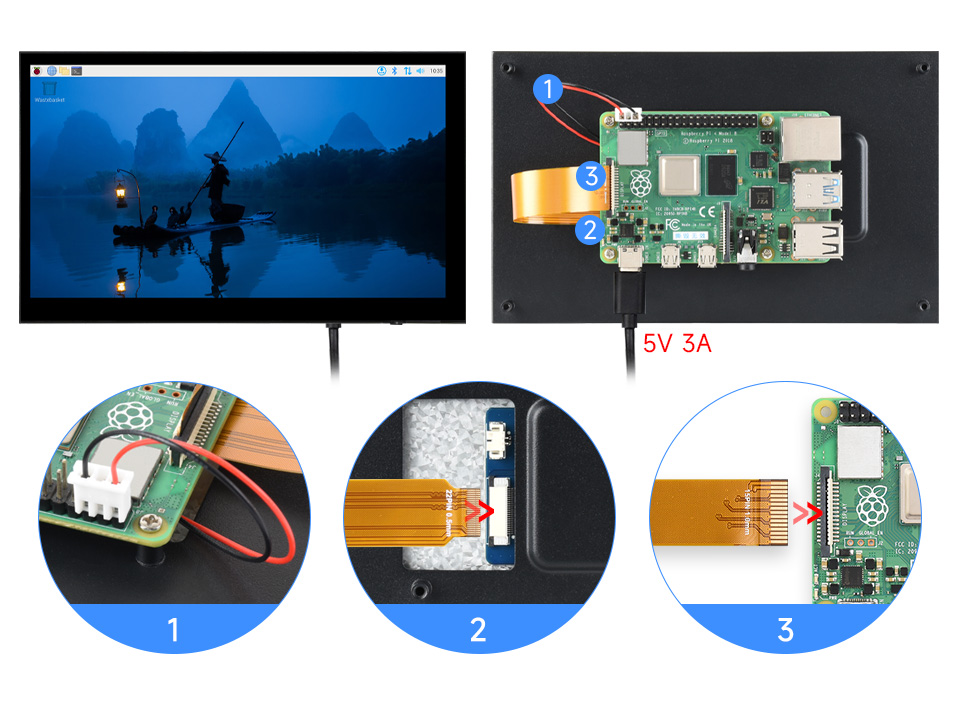

接入树莓派 4B

7 英寸 DSI 触控屏

请确保 DSI 排线方向连接无误，并通过杜邦线提供 5V 电源

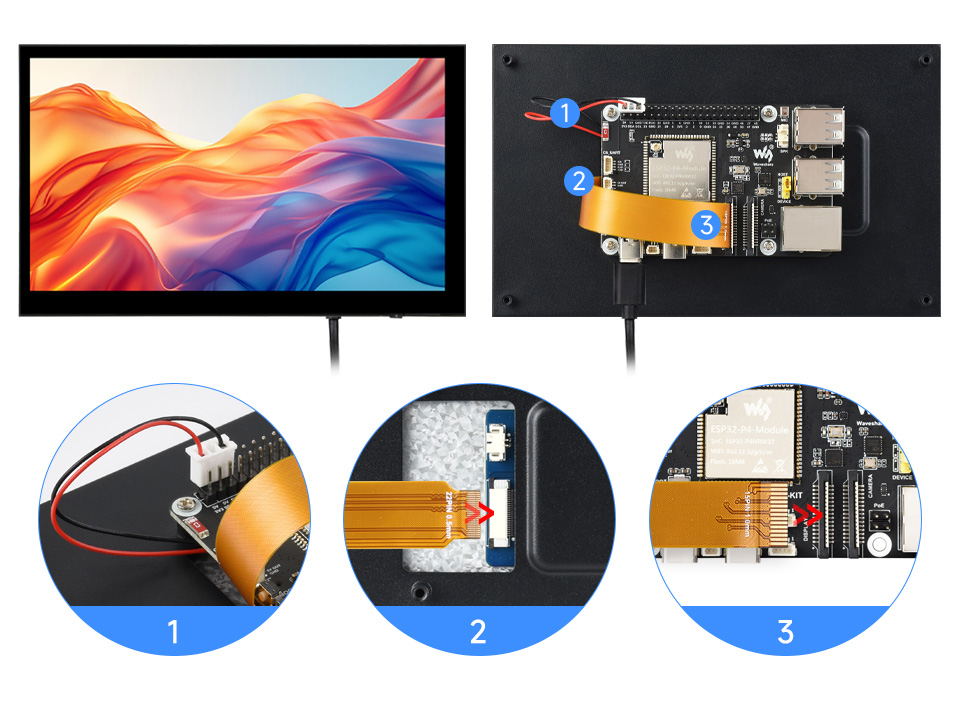

接入 ESP32-P4-Module-DEV-KIT

7 英寸 DSI 触控屏接入ESP32-P4-NANO

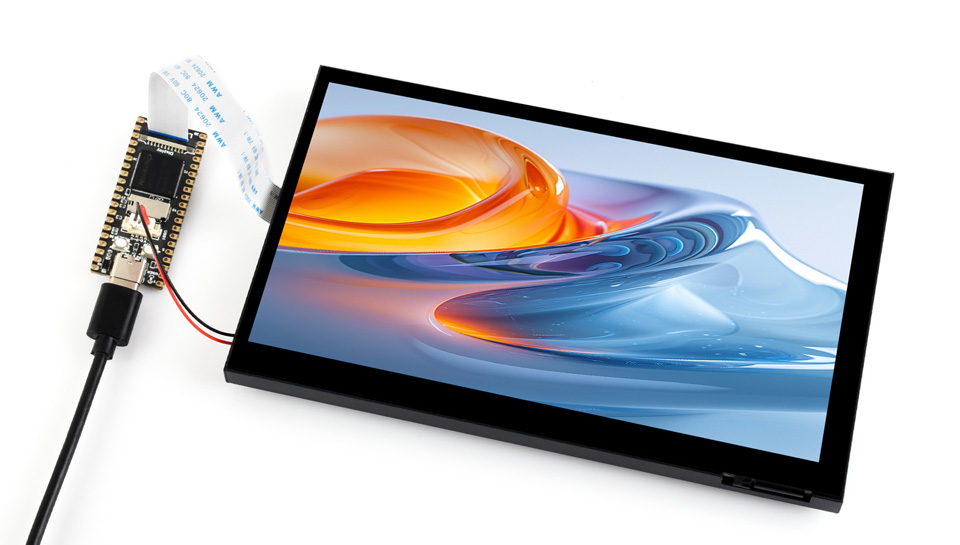

接入 Luckfox Lyra

7 英寸 DSI 触控屏接入Luckfox Lyra

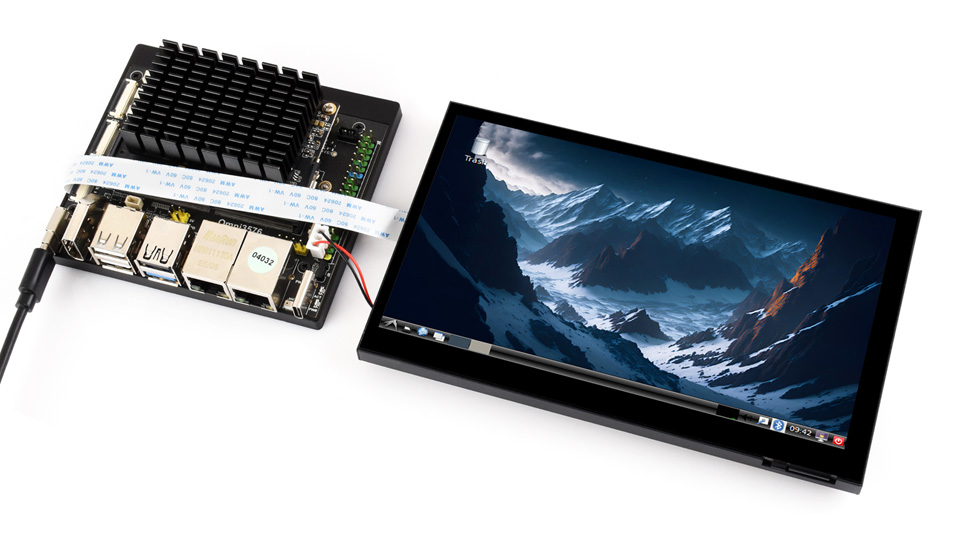

接入 Luckfox Omni3576

7 英寸 DSI 触控屏接入 幸狐 Omni3576

图片仅供展示，本产品不含以上主板或主机

IPS 显示面板

出色的显示性能，可视角度为 170°

7 英寸 DSI 触控屏，从三个角度观察 IPS 显示面板，170 可视角度

电容式五点触控

可支持五点触摸，实际触摸点数与软件系统有关

7 英寸 DSI 触控屏支持电容式五点触控

背光亮度可通过软件调节

接口简介

7 英寸 DSI 触控屏接口说明

产品尺寸

7 英寸 DSI 触控屏产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/7-DSI-TOUCH-C

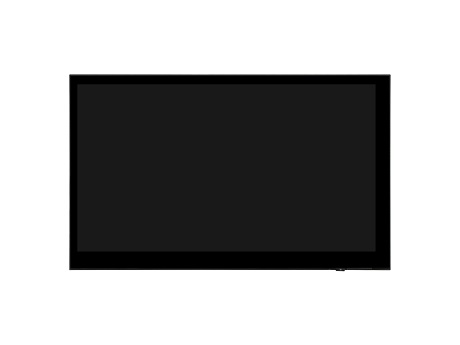

配置清单

  1. 7-DSI-TOUCH-C 触控屏 × 1
  2. MIPI-DSI-Cable-12cm × 1
  3. MX1.25 2PIN 转 2.54 3PIN 连接线 × 1
  1. FFC 线 22PIN 200mm (异向) × 2
  2. MX1.25 2PIN 转 MX1.25 4PIN 约 150mm × 1
  3. 铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
