产品简介

【一分钟自我介绍】
我是一款兼容Arduino接口的电阻触摸屏，4寸，480×320分辩率。
你的Arduino系统需要图形交互界面？想给你的Arduino系统添加一个显示器？Come on, Baby!

【我的特点】

  • 基于Arduino标准接口设计，兼容Arduino UNO、Leonardo、UNO PLUS、NUCLEO、XNUCLEO系列开发板
  • 板载触摸控制芯片，触摸效果更流畅（相比直接使用AD引脚控制触摸板的方案）
  • 支持通过PWM控制背光，方便自主调节背光以达到更舒适的显示效果
  • 板载Micro SD卡槽，方便放入图片直接进行显示
  • 使用SPI控制，确保不会占用太多Arduino接口的引脚资源
  • 提供STM32与Arduino例程，方便移植

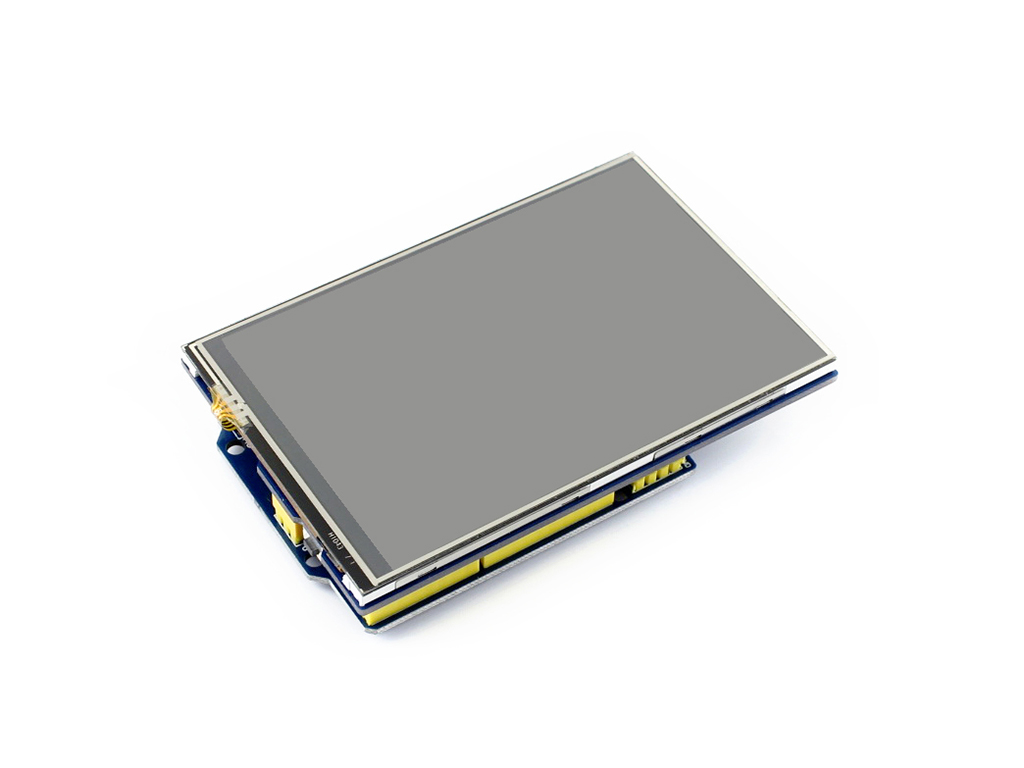

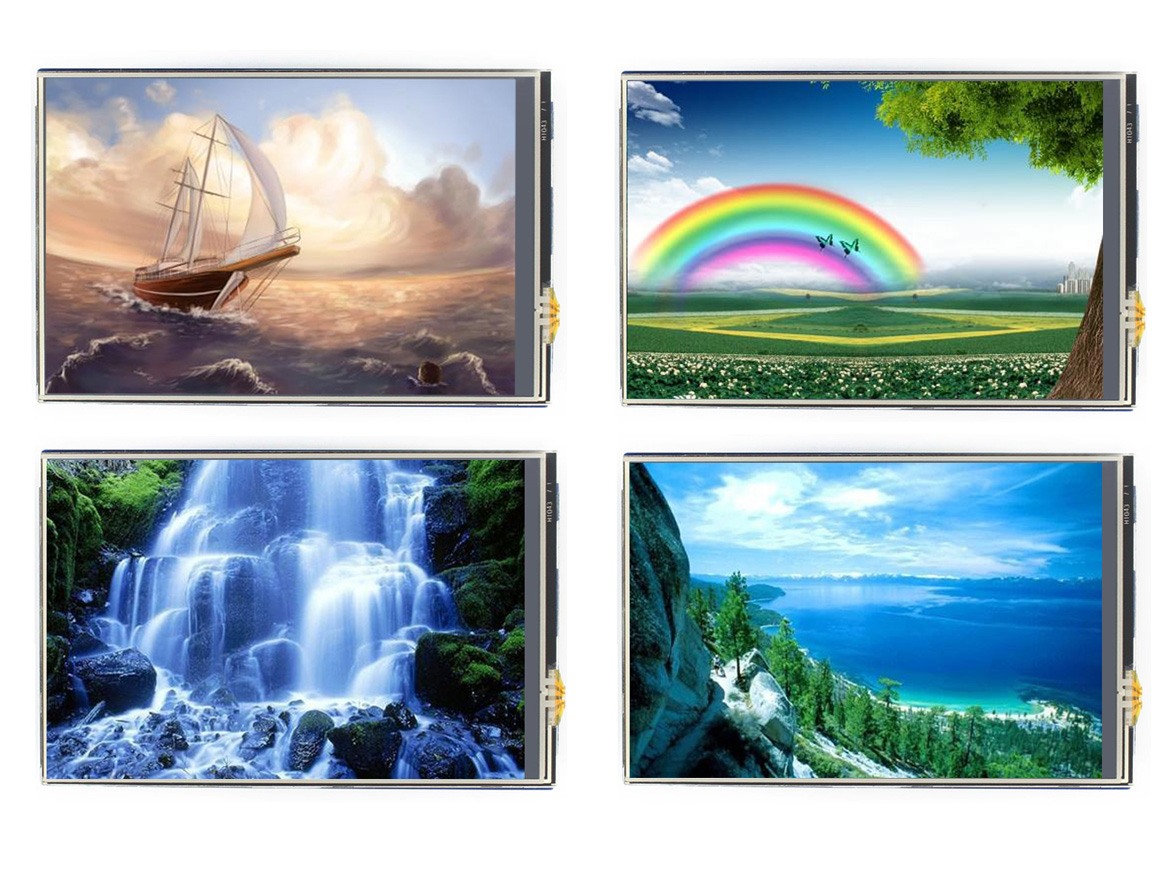

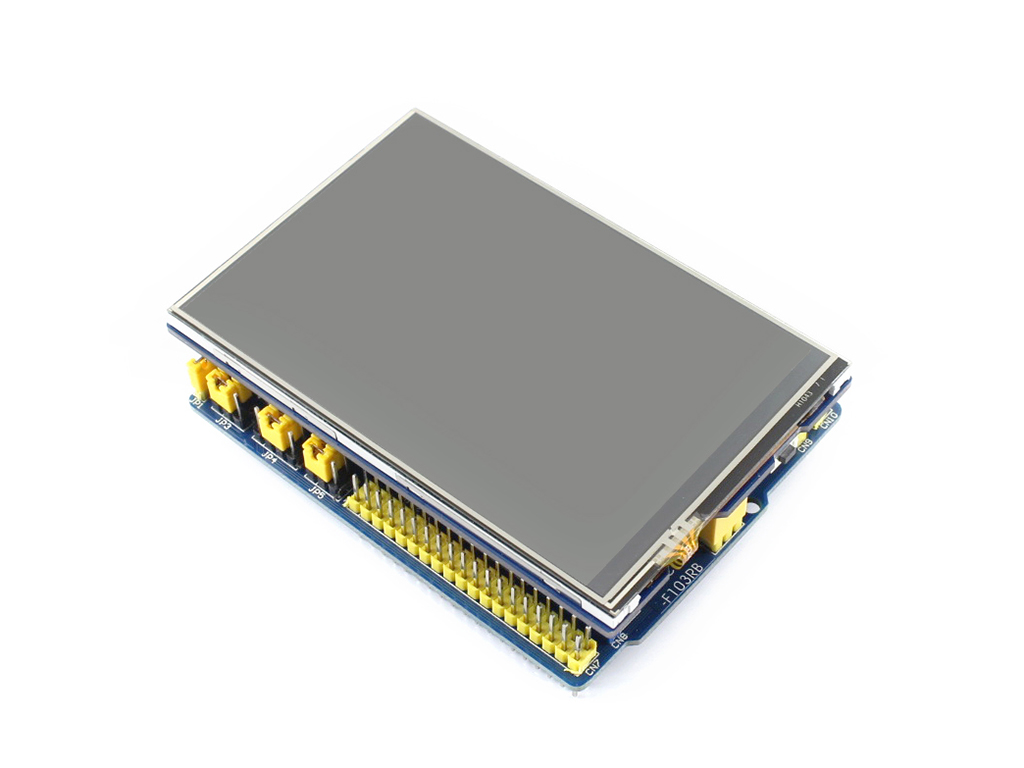

产品图片

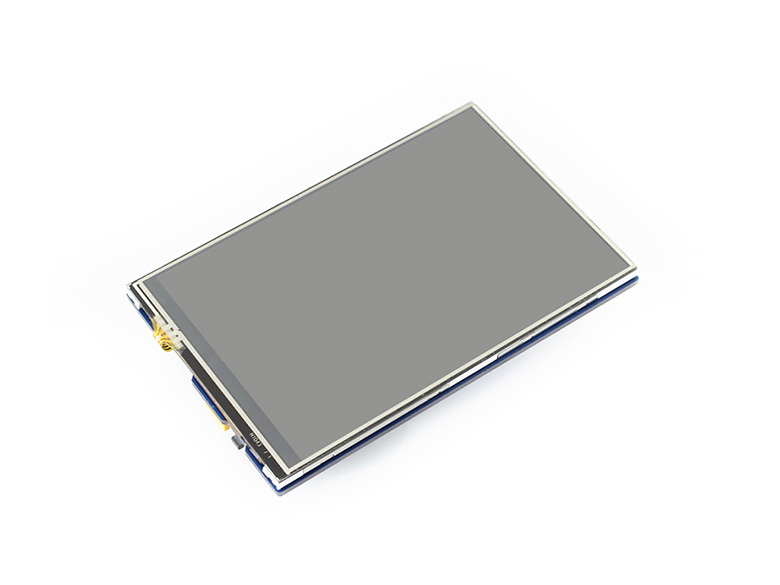

4inch-TFT-Touch-Shield for Arduino
4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino 4inch-TFT-Touch-Shield for Arduino

主要参数

驱动芯片 LCD控制芯片ILI9486，触摸面板控制芯片XPT2046
类型 TFT
通信接口 SPI
显示颜色 RGB ,65K彩色
分辨率 480x320 (Pixel)
尺寸比例 8:5
I/O电压 3.3V或5V

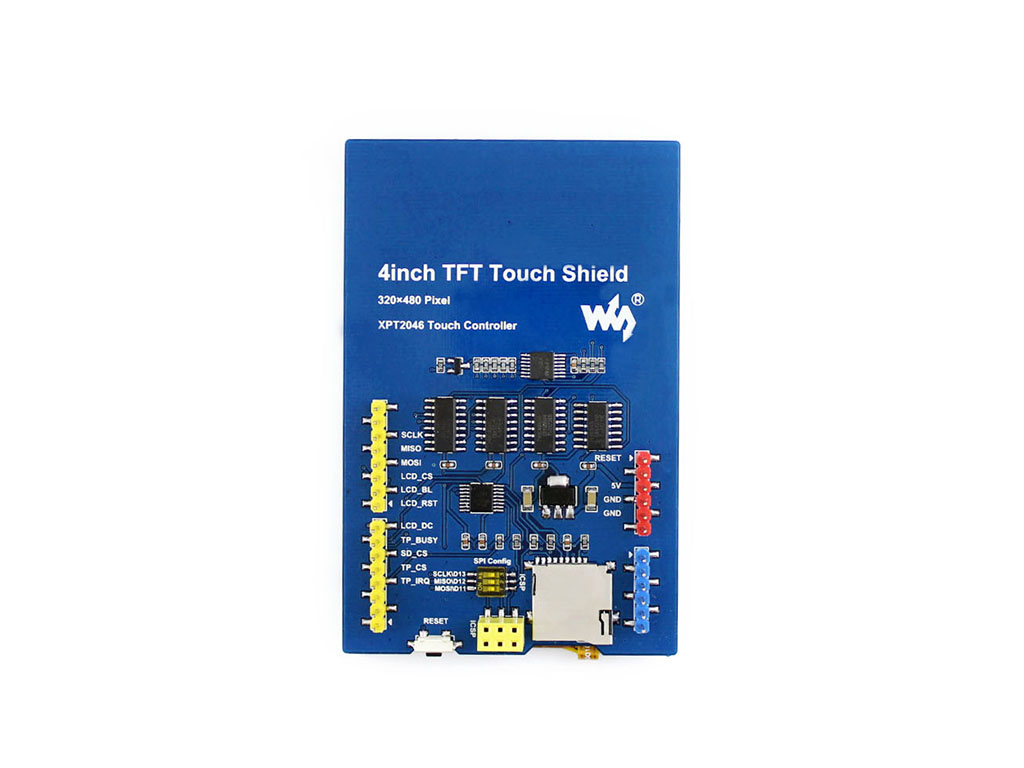

接口定义

标识 Arduino / NUCLEO 接口 描述
5V 5V 5V电源输入
GND GND 电源地
SCLK D13 SPI时钟
MISO D12 SPI数据输入
MOSI D11 SPI数据输出
LCD_CS D10 LCD片选
LCD_BL D9 LCD背光
LCD_RST D8 LCD复位
LCD_DC D7 LCD数据/命令选择
TP_BUSY D6 触屏忙信号
SD_CS D5 Micro  SD卡片选
TP_CS D4 触摸面板片选
TP_IRQ D3 触摸面板中断

产品选型

型号 驱动芯片 控制芯片 分辨率 显示尺寸(mm) 外形尺寸(mm)
2.8inch TFT Touch Shield ST7789 XPT2046 320 × 240 57.6 × 43.2 73.30 × 55.32
3.5inch TFT Touch Shield ILI9486 XPT2046 480 × 320 74.2 × 49.8 86.0 × 57.2
4inch TFT Touch Shield ILI9486 XPT2046 480 × 320 84.3 × 56.5 95.0 × 62.0

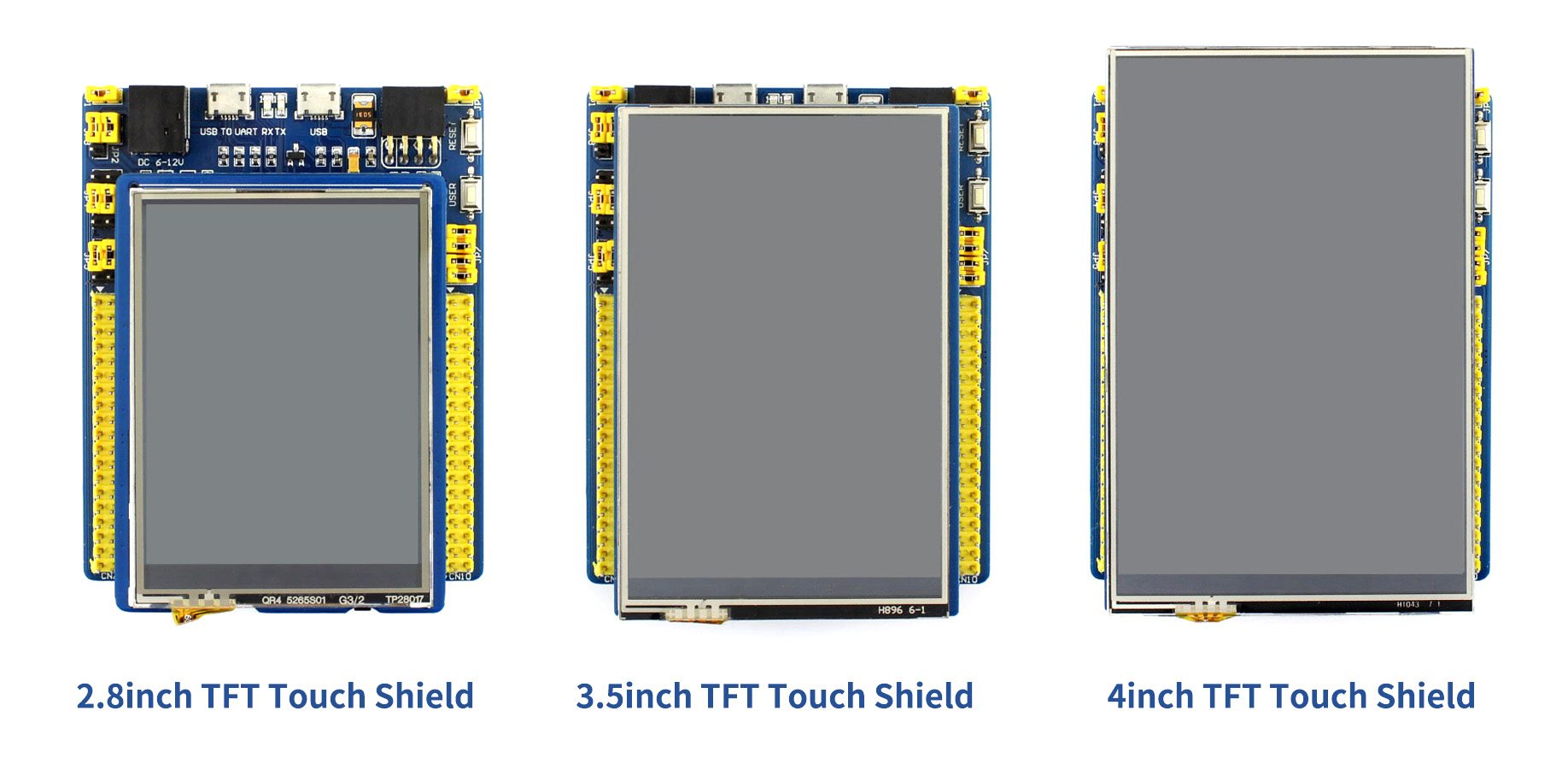

还不清楚你要哪个？快点开我们的合照，看下吧！(下例均为接入XNUCLEO开发板的参照图)

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 尺寸图
  • 示例程序
  • 开发资料

下载路径： www.waveshare.net/wiki/4inch_TFT_Touch_Shield

配置清单

  1. 4inch TFT Touch Shield × 1
