3.5寸 TFT 电阻触摸屏 480×320分辩率 兼容Arduino

PWM背光控制可自主调节 板载SD卡槽方便放入图片直接显示 提供STM32与Arduino例程 方便移植
价格
原价
型号
3.5inch TFT Touch Shield
SKU
13506
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.8" 320*240 3.5" 480*320 4" 480*320
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】
我是一款兼容Arduino接口的电阻触摸屏，3.5寸，480×320分辩率。
你的Arduino系统需要图形交互界面？想给你的Arduino系统添加一个显示器？Come on, Baby!

【我的特点】

  • 基于Arduino标准接口设计，兼容Arduino UNO、Leonardo、UNO PLUS、NUCLEO、XNUCLEO系列开发板
  • 板载触摸控制芯片，触摸效果更流畅（相比直接使用AD引脚控制触摸板的方案）
  • 支持通过PWM控制背光，方便自主调节背光以达到更舒适的显示效果
  • 板载Micro SD卡槽，方便放入图片直接进行显示
  • 使用SPI控制，确保不会占用太多Arduino接口的引脚资源
  • 提供STM32与Arduino例程，方便移植

产品图片

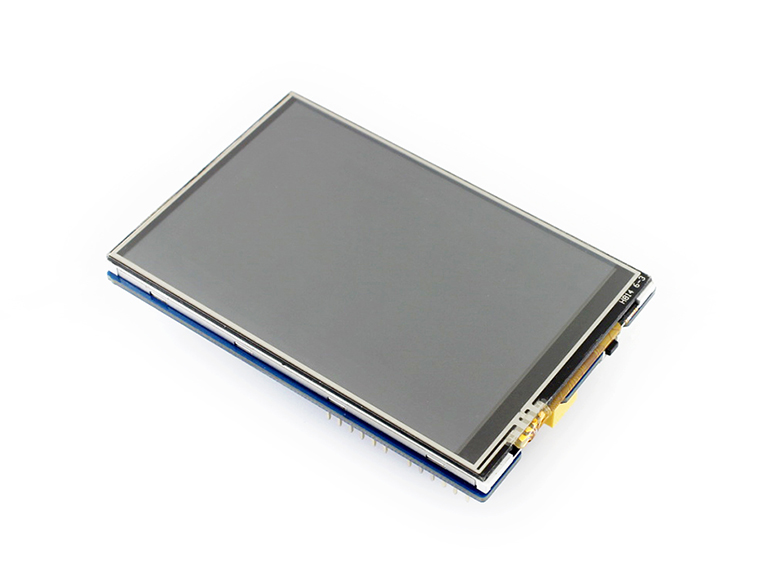

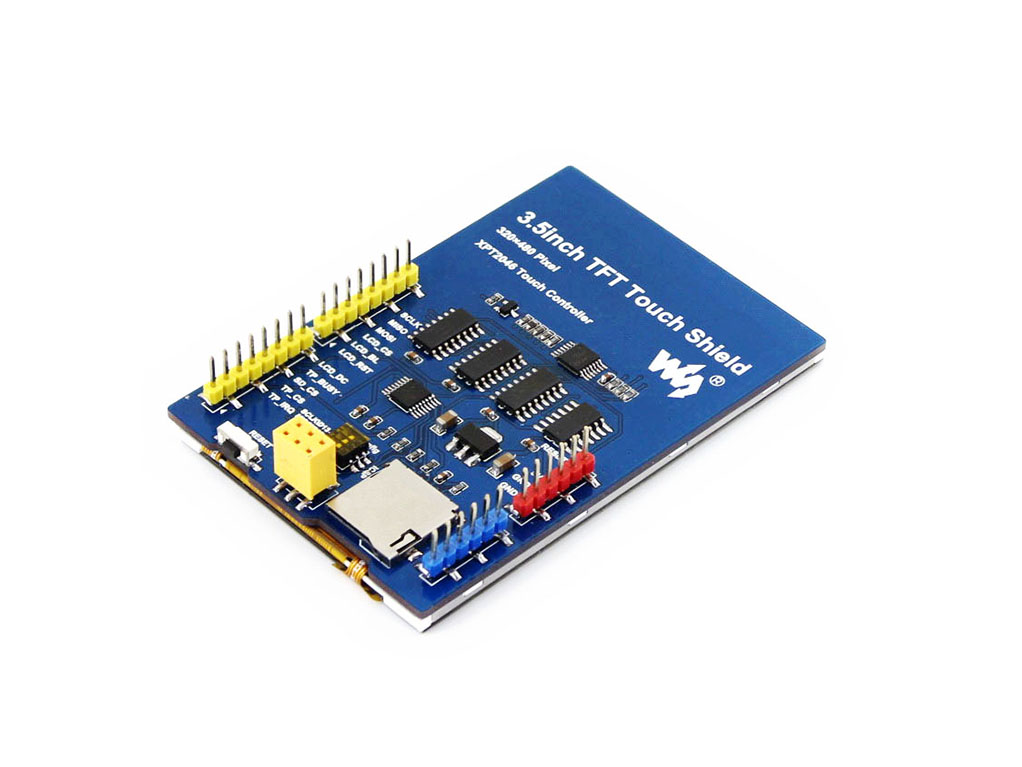

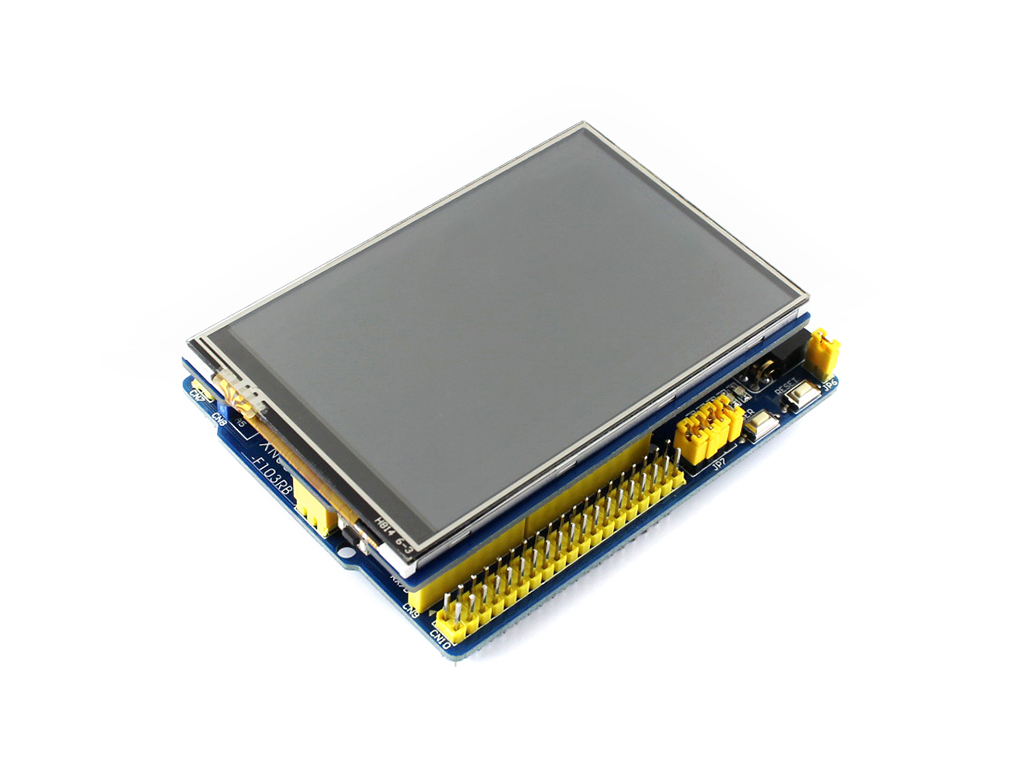

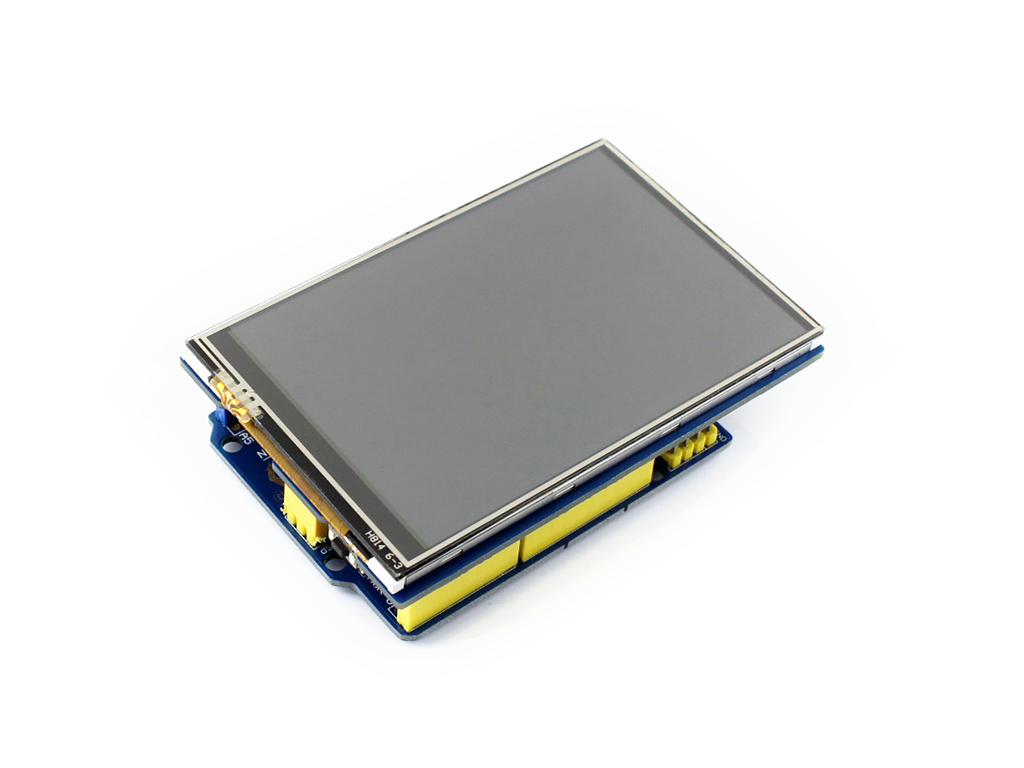

3.5inch-TFT-Touch-Shield for Arduino
3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino 3.5inch-TFT-Touch-Shield for Arduino

主要参数

驱动芯片 LCD控制芯片ILI9486，触摸面板控制芯片XPT2046
类型 TFT
通信接口 SPI
显示颜色 RGB ,65K彩色
分辨率 480x320 (Pixel)
尺寸比例 8:5
I/O电压 3.3V或5V

接口定义

标识 Arduino / NUCLEO 接口 描述
5V 5V 5V电源输入
GND GND 电源地
SCLK D13 SPI时钟
MISO D12 SPI数据输入
MOSI D11 SPI数据输出
LCD_CS D10 LCD片选
LCD_BL D9 LCD背光
LCD_RST D8 LCD复位
LCD_DC D7 LCD数据/命令选择
TP_BUSY D6 触屏忙信号
SD_CS D5 Micro  SD卡片选
TP_CS D4 触摸面板片选
TP_IRQ D3 触摸面板中断

产品选型

型号 驱动芯片 控制芯片 分辨率 显示尺寸(mm) 外形尺寸(mm)
2.8inch TFT Touch Shield ST7789 XPT2046 320 × 240 57.6 × 43.2 73.30 × 55.32
3.5inch TFT Touch Shield ILI9486 XPT2046 480 × 320 74.2 × 49.8 86.0 × 57.2
4inch TFT Touch Shield ILI9486 XPT2046 480 × 320 84.3 × 56.5 95.0 × 62.0

还不清楚你要哪个？快点开我们的合照，看下吧！(下例均为接入XNUCLEO开发板的参照图)

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 尺寸图
  • 示例程序
  • 开发资料

下载路径： www.waveshare.net/wiki/3.5inch_TFT_Touch_Shield

配置清单

  1. 3.5inch TFT Touch Shield × 1
1

保修服务（保修3个月）

免费保修

保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费。



特殊说明

显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
