4.3寸QLED量子点技术一体化触控屏 DSI触控屏 800×480像素 轻薄屏设计

色域高,色度纯,色彩久,一体化结构设计,钢化玻璃面板,5点电容触控,轻薄型,160° 可视角度,低功耗方案
价格
原价
型号
43H-800480-QLED-CT
SKU
24774
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

4.3 英寸 DSI 显示屏/触控屏

一体化结构 | 轻薄屏设计

4.3 英寸 DSI 显示屏/触控屏
  • 尺寸 4.3 英寸
  • 分辨率 800 × 480
  • 显示接口 DSI
  • 显示面板 IPS/QLED
  • 可视角度 160°
  • 触摸类型 电容触摸(可选)
  • 触控点数 五点触控(可选)
  • 触摸接口 I2C(可选)
  • 触摸面板 钢化玻璃面板(可选)
  • 低功耗 低功耗方案
  • 认证 1 RoHS2.0
  • 认证 2 CE

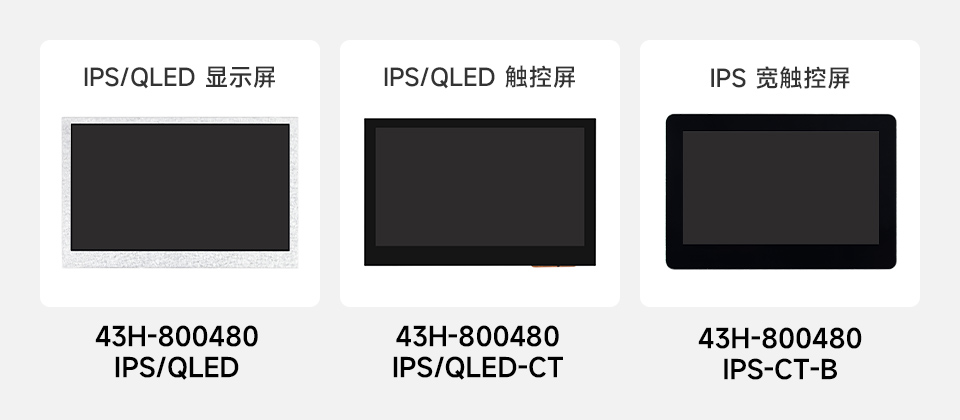

版本选择

4.3 英寸 DSI 显示屏

设备及系统支持

设备及系统支持

Raspberry Pi

支持 Raspberry Pi OS,五点触控,免驱
支持 Ubuntu / Kali / WIN10 IoT,单点触控,免驱
支持 Retropie / RoPieee,免驱

支持 Pi 5/4B/3B+/3A+/3B/2B/B+/A+,部分 CM3/3+/4 底板需另购 转接线

VisionFive2

支持 Debian,单点触控,免驱

Tinker Board 2

支持 Linux / Android,五点触控,免驱

Core3566 系列

支持 Debian / Ubuntu,五点触控,免驱

一体化结构设计

DSI 一线通,方便集成一体化设计
提供二次开发资料,助力简单开发

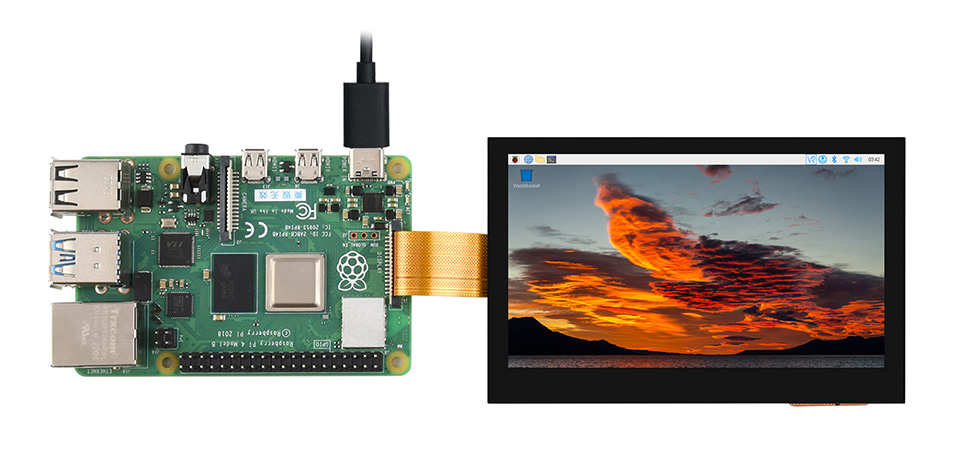

通过 DSI 接口接入树莓派 Raspberry Pi 4B

4.3 英寸 DSI 显示屏/触控屏

通过 DSI 接口接入树莓派 Raspberry Pi 3B+

4.3 英寸 DSI 显示屏/触控屏

图片仅供展示,本产品不含树莓派主板

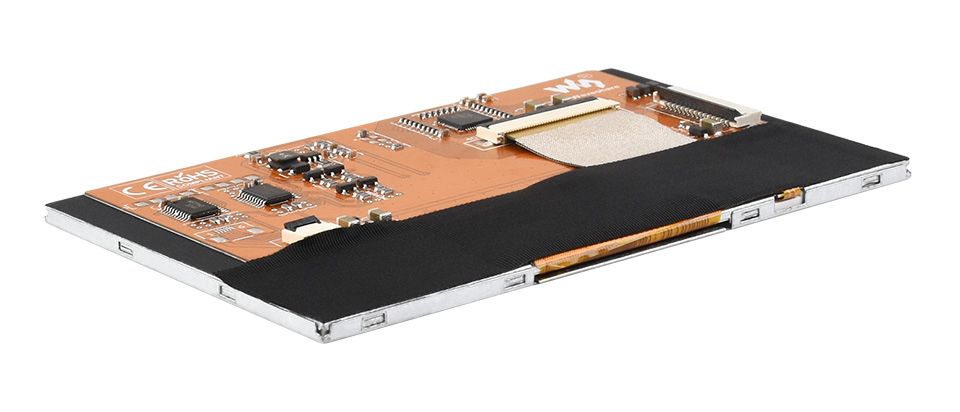

更薄更省空间

将驱动电路集成到 FPC 上,仅需约 5mm 厚度空间

4.3 英寸 DSI 显示屏/触控屏更薄更省空间

IPS 显示面板

优秀的显示性能,可视角度为 160°

4.3 英寸 DSI 显示屏/触控屏显示角度

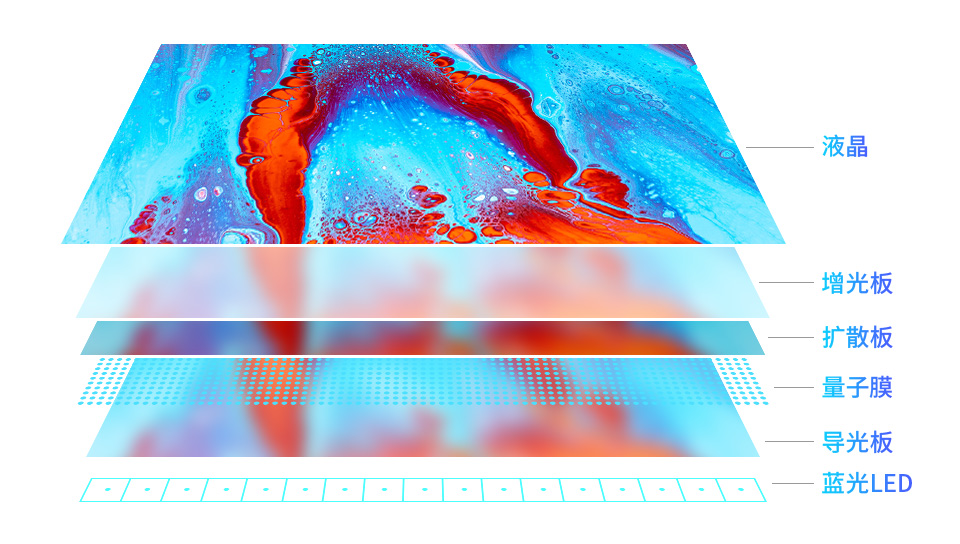

采用 QLED 量子点技术

色域更高

该 QLED 显示屏色域达:90% sRGB,78% NTSC

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

色度更纯

QLED 可提升 58.3% 颜色纯度,让色彩显示更纯净、更逼真、更震撼

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

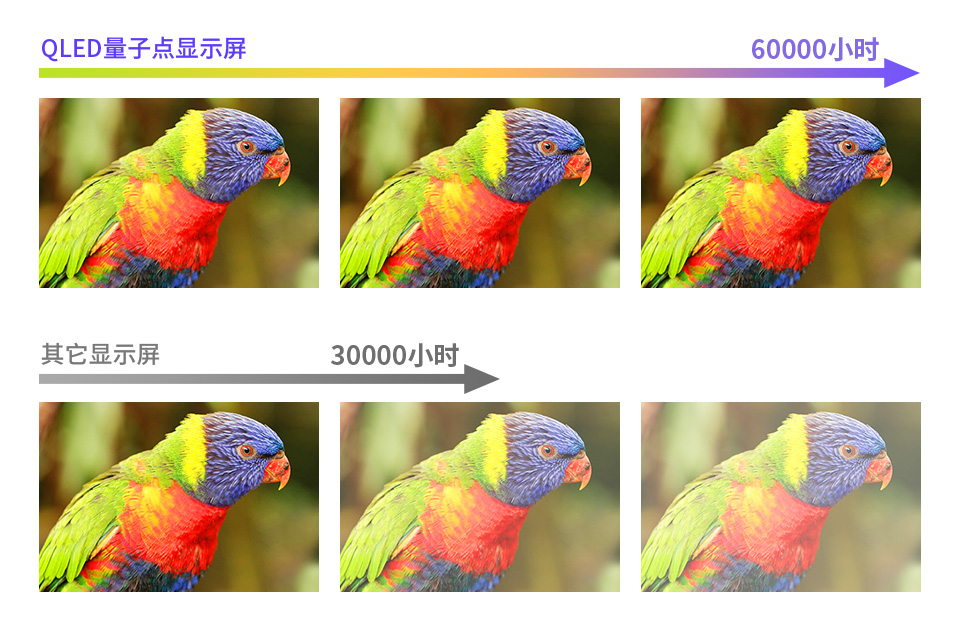

色彩更久

QLED 由于其无机物的材料特性,色彩寿命可达 60000 小时不褪色

(此功能仅限 QLED 版本)

2 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

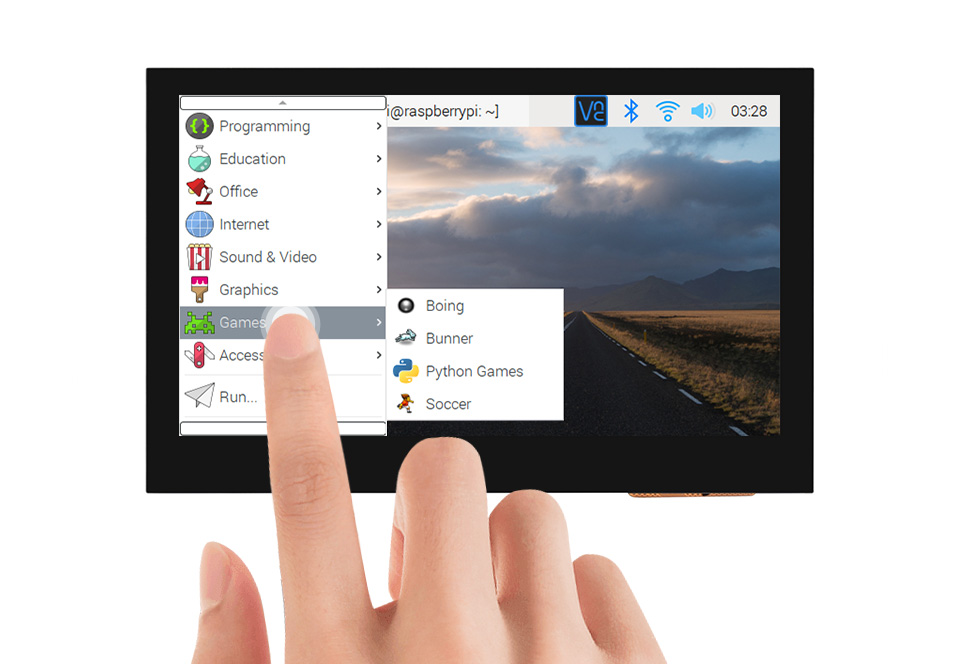

电容式五点触摸

轻轻触控,所见即所得,灵活操作畅享多点 UI 交互
通过 I2C 信号,引出触摸功能,支持五点触摸

4.3 英寸 DSI 显示屏/触控屏电容式五点触摸

此功能只限触控版本,实际触摸点数与软件系统有关

背光亮度可通过软件调节

4.3 英寸 DSI 显示屏/触控屏背光亮度

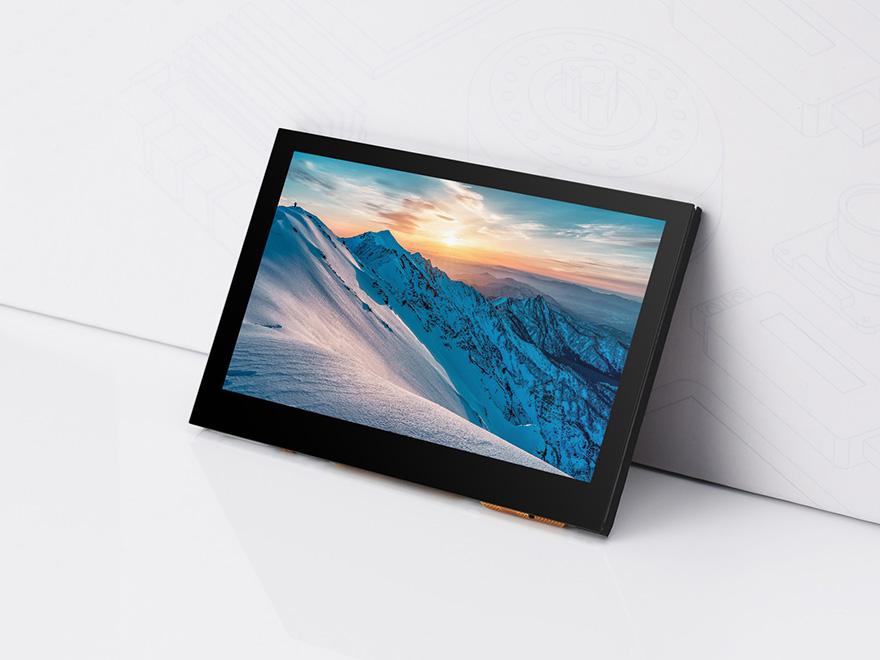

产品展示

4.3 英寸 DSI 显示屏/触控屏产品展示
4.3 英寸 DSI 显示屏/触控屏产品展示
4.3 英寸 DSI 显示屏/触控屏产品展示

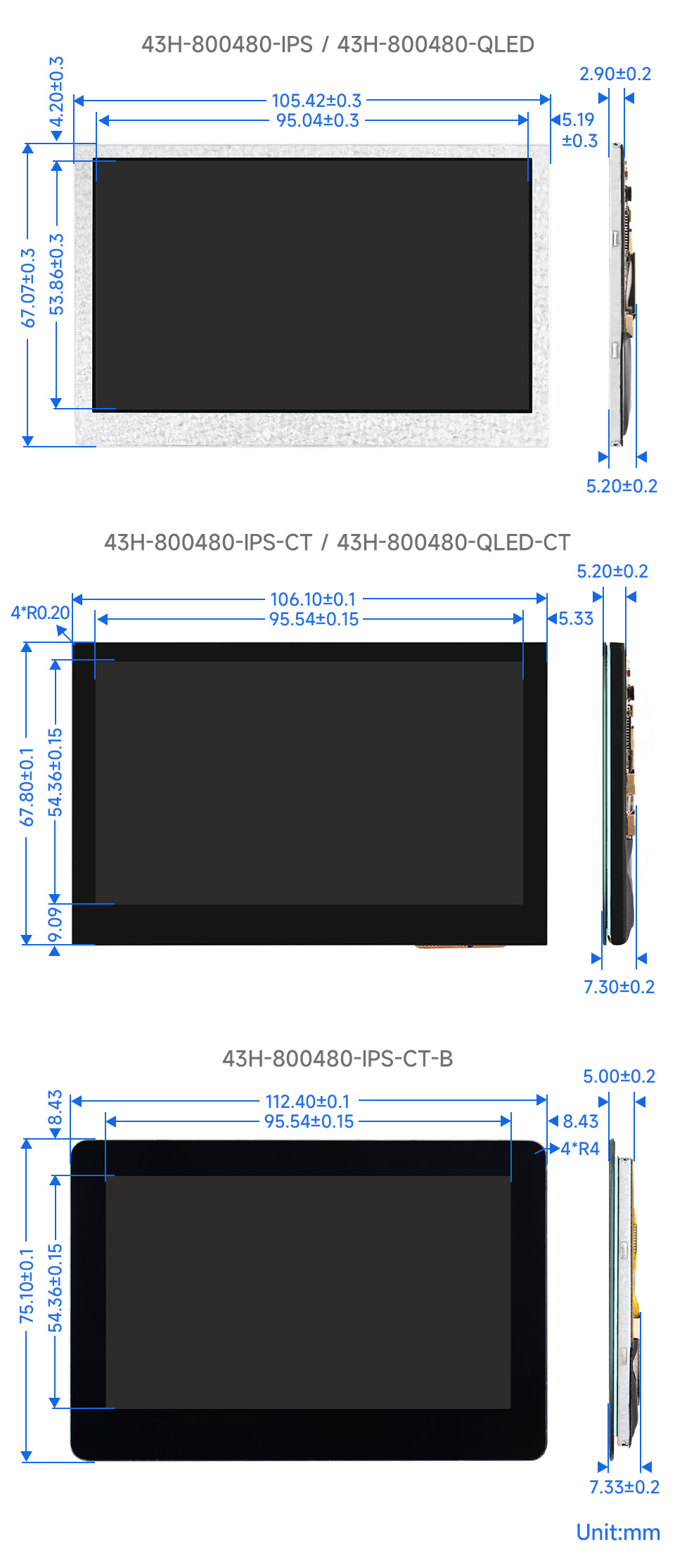

产品尺寸

4.3 英寸 DSI 显示屏/触控屏产品尺寸

DSI 轻薄屏选型表

版本型号 分辨率 显示
信号
屏幕
面板
触摸
信号
触摸
面板
显示尺寸(mm) 产品尺寸(mm)
43H-800480-IPS 800×480 DSI IPS - - 95.04×53.86 105.42×67.07
43H-800480-IPS-CT I2C G+G 95.04×53.86 106.10×67.80
43H-800480-IPS-CT-B I2C G+G 95.04×53.86 112.40×75.10
43H-800480-QLED QLED - - 95.04×53.86 105.42×67.07
43H-800480-QLED-CT I2C G+G 95.04×53.86 106.10×67.80
50H-800480-IPS IPS - - 108.00×64.80 120.70×75.80
50H-800480-IPS-CT I2C G+G 108.00×64.80 127.70×87.45

支持定制触摸显示屏

支持定制触摸显示屏

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 43H-800480-QLED-CT × 1
  2. FPC 线 15PIN 1.0 间距 约 50mm (异向) × 1
  1. DSI-Cable-12cm × 1
  2. FFC 线 15PIN 1.0 间距 约 160mm (异向) × 1
