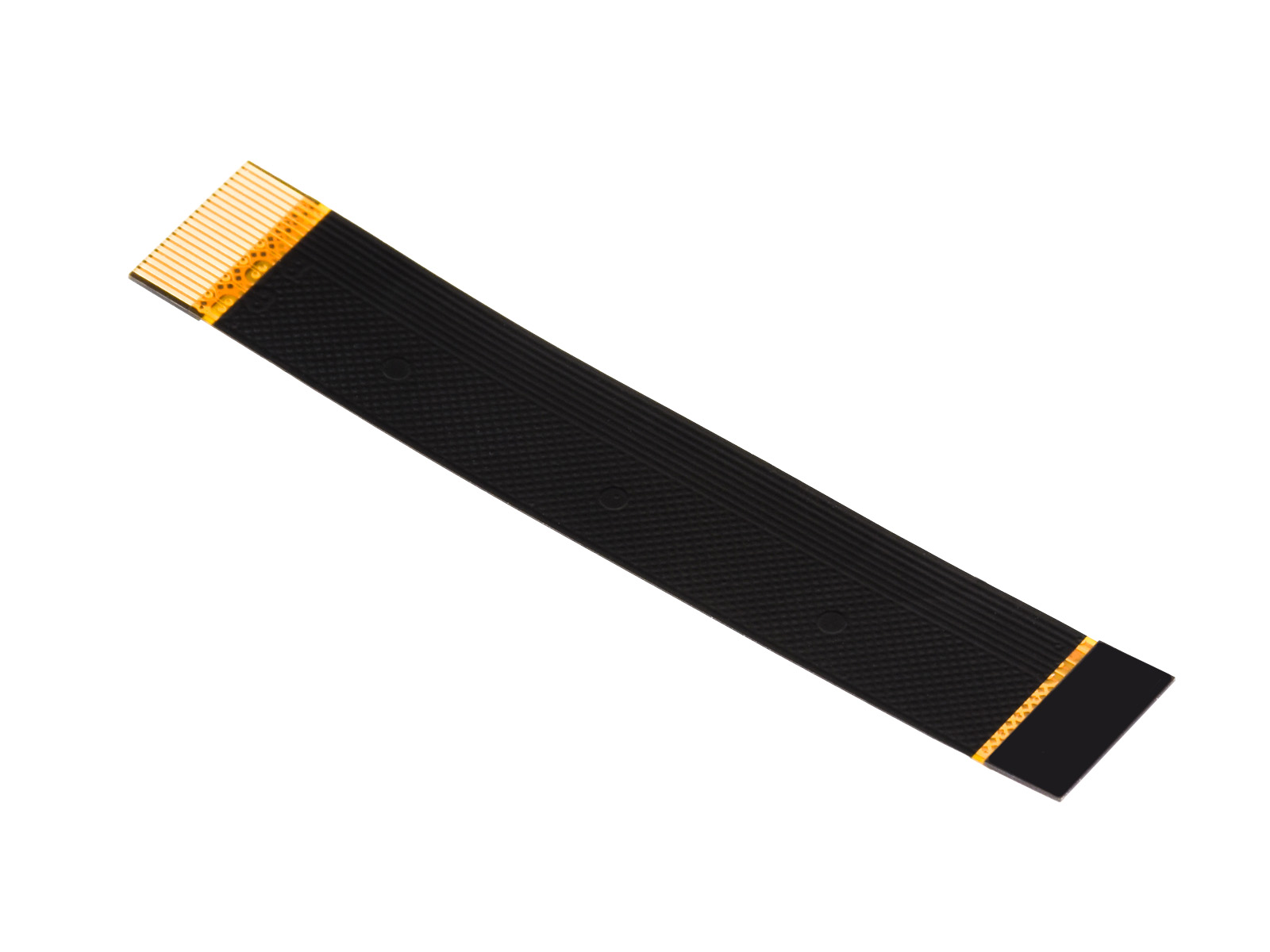

20PIN 60mm FPC软排线 异向 0.5mm间距 镀金触点 带EMI屏蔽

柔软性好，布线灵活，带EMI屏蔽，抗干扰，信号传输稳定
价格
原价
型号
20PIN-FPC-Cable-60mm
SKU
28555
品牌
Waveshare
版本选择
60mm 120mm
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

HDMI垂直版 HDMI垂直版B型 HDMI水平版 HDMI水平版B型 Micro HDMI垂直版 Micro HDMI垂直版B型 Micro HDMI水平版 Micro HDMI水平版B型 Mini HDMI垂直版 Mini HDMI水平版 Mini HDMI水平版B型 120mm FPC软排线 异向 带EMI屏蔽 60mm FPC软排线 异向 带EMI屏蔽 1m FFC软排线 异向 0.5m FFC软排线 异向 0.2m FFC软排线 异向
点击查看更多
  • 产品详情
  • 配置清单
加入购物车 立即购买

20PIN FPC 软排线
60/120mm

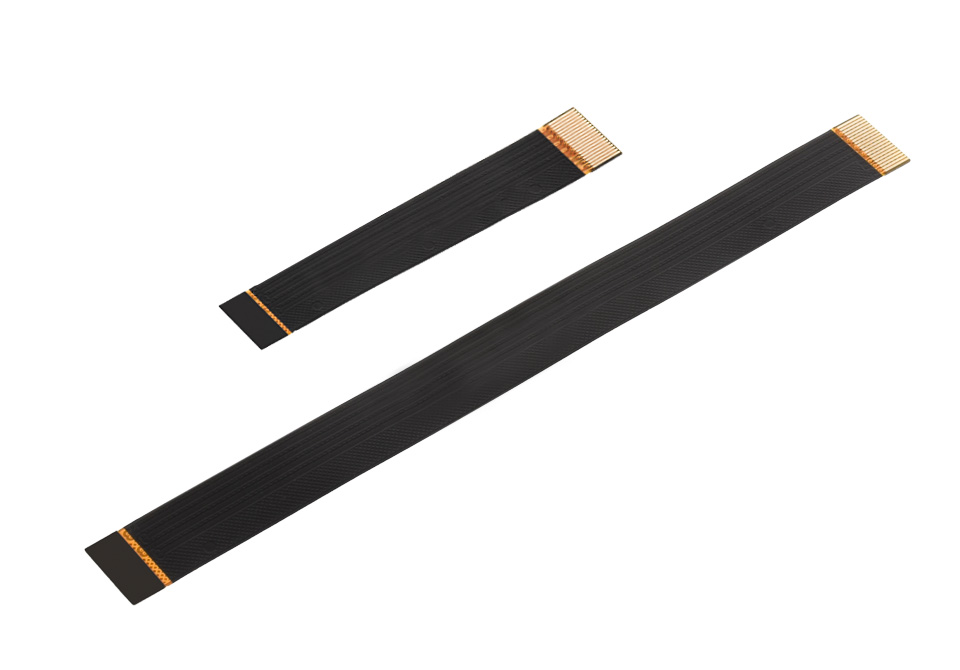

20PIN FPC 软排线 60mm/120mm 产品主图

版本选择

软排线-60mm版本

20PIN-FPC-Cable-60mm

软排线-120mm版本

20PIN-FPC-Cable-120mm

抗干扰 更稳定

线材双面覆盖黑色电磁屏蔽膜，增强抗干扰性能
信号传输更稳定

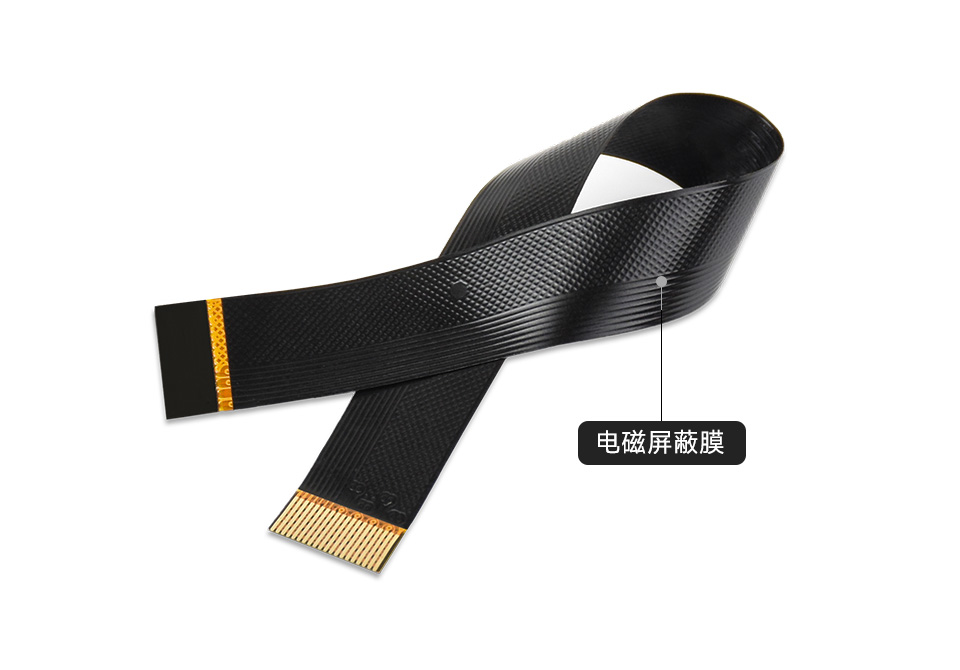

排线电磁屏蔽膜细节图 - 增强抗干扰性能

规格介绍

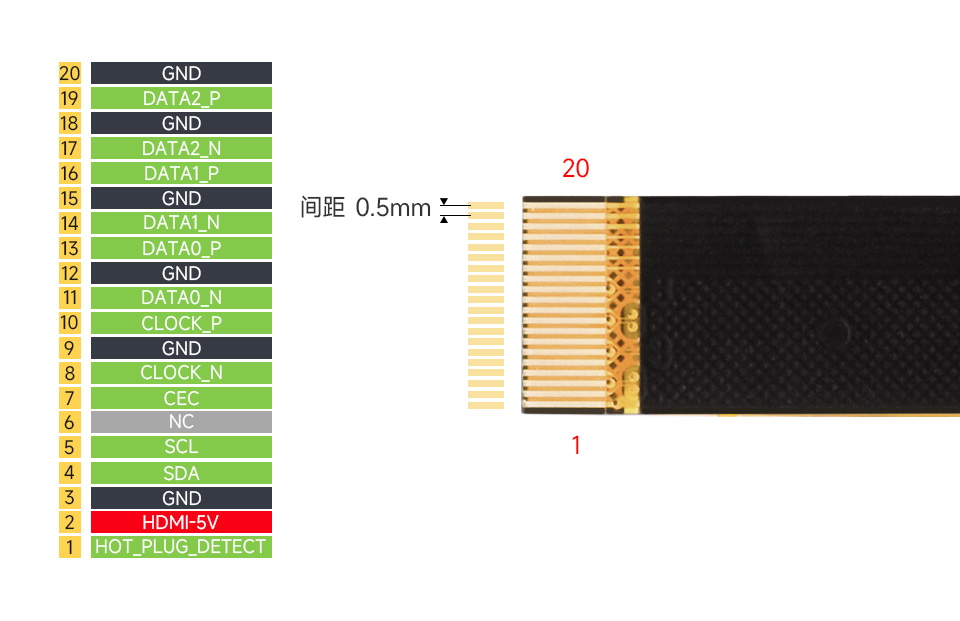

20PIN 接口定义图 Pinout 及 0.5mm 间距示意图

组装方式

需搭配对应的 HDMI 转接头使用

120mm 排线接入 11EP-CAPLCD

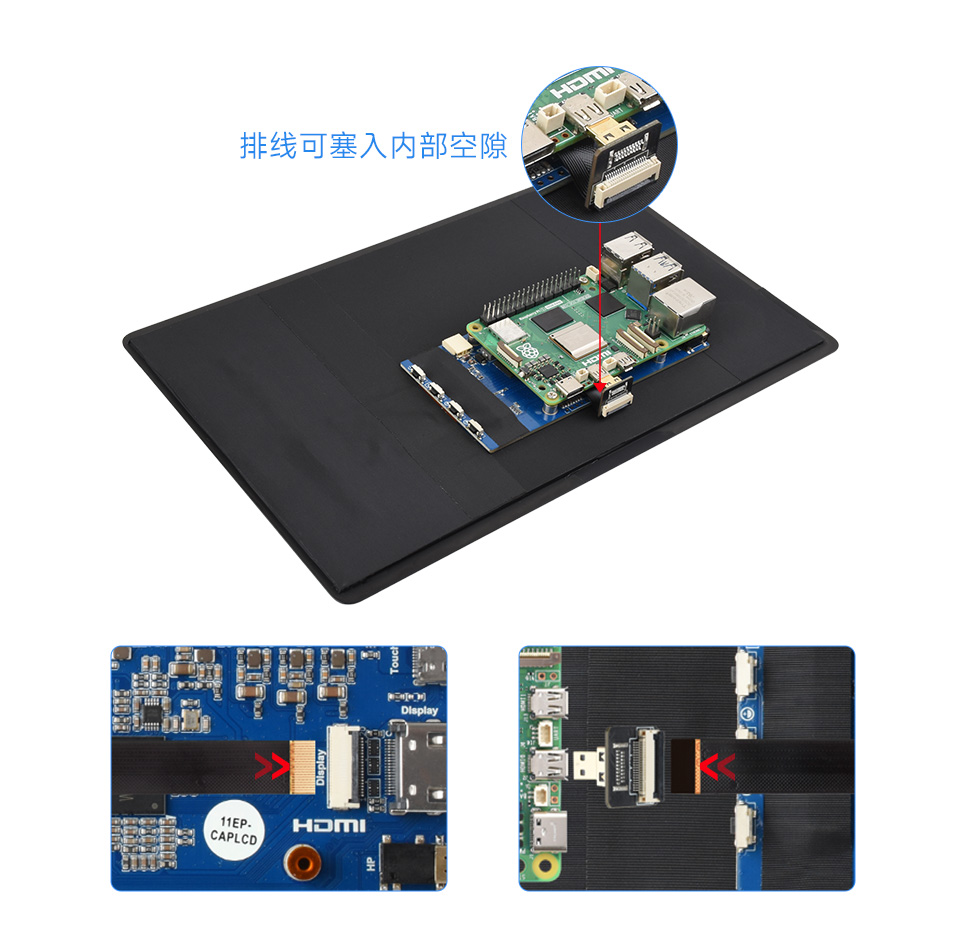

11EP-CAPLCD 搭配 120mm 排线组装示意图

以上图片仅供展示，详细配置以配置清单为准

60mm 排线接入 PocketTerm35

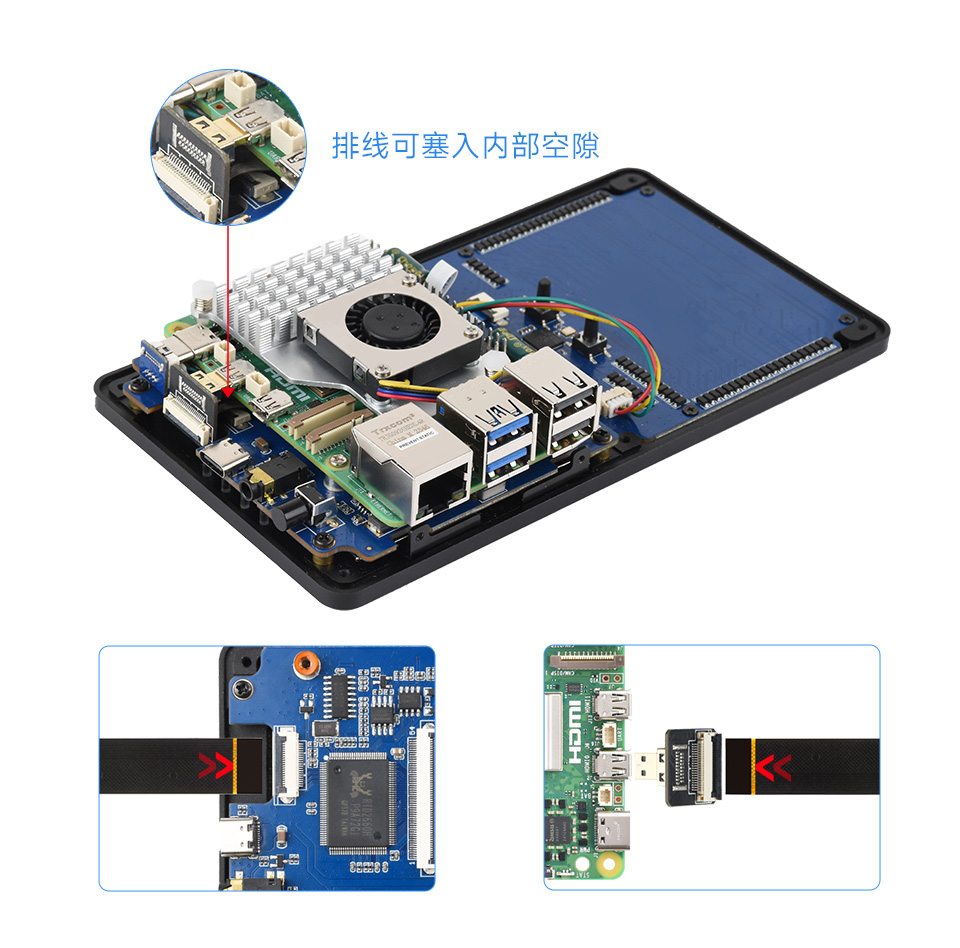

PocketTerm35 搭配 60mm 排线组装示意图 (需在图片中抹除树莓派Logo)

以上图片仅供展示，详细配置以配置清单为准

产品尺寸

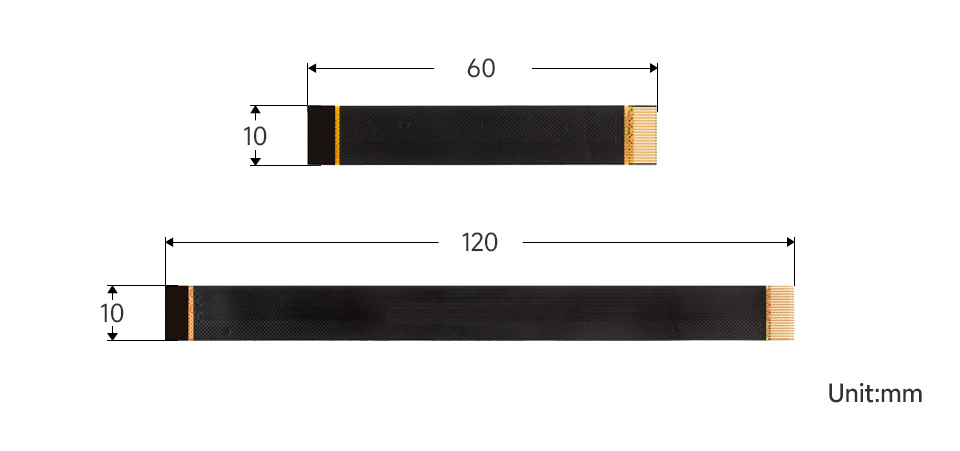

软排线60mm与120mm尺寸图


配置清单

20PIN-FPC-Cable-60mm × 1

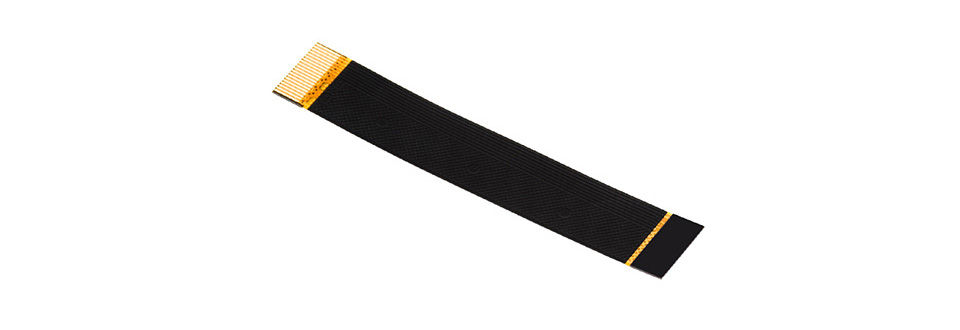

20PIN-FPC-Cable-60mm 产品包装清单图
