12.48寸电子墨水屏模块 1304×984分辨率 红黑白三色

功耗低、视角宽、断电仍可清晰显示,适用于货架标签、工业仪表等显示应用。
价格
原价
型号
12.48inch e-Paper Module (B)
SKU
17299
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

裸屏,红黑白 带板,红黑白
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

12.48 英寸 电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用

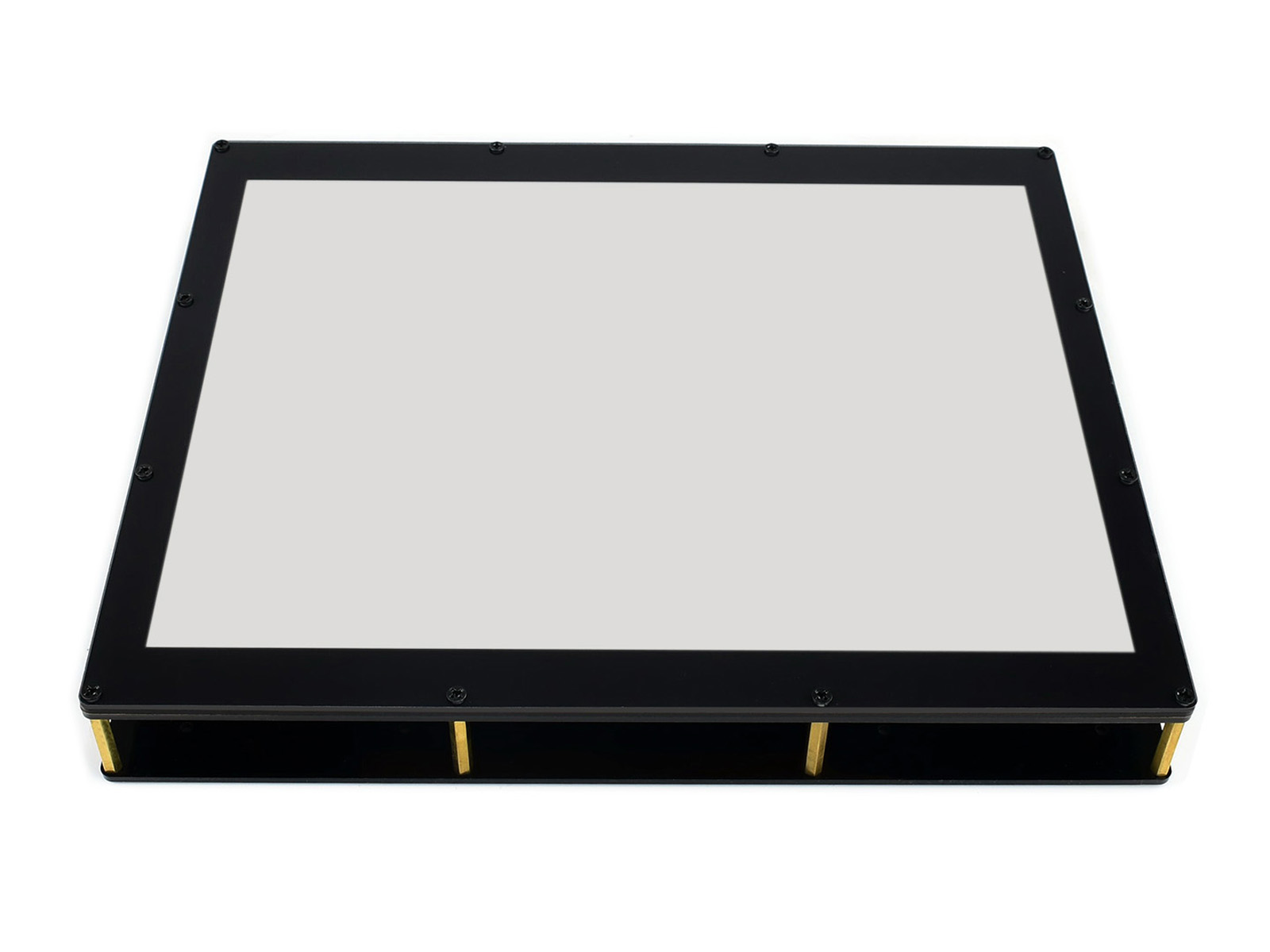

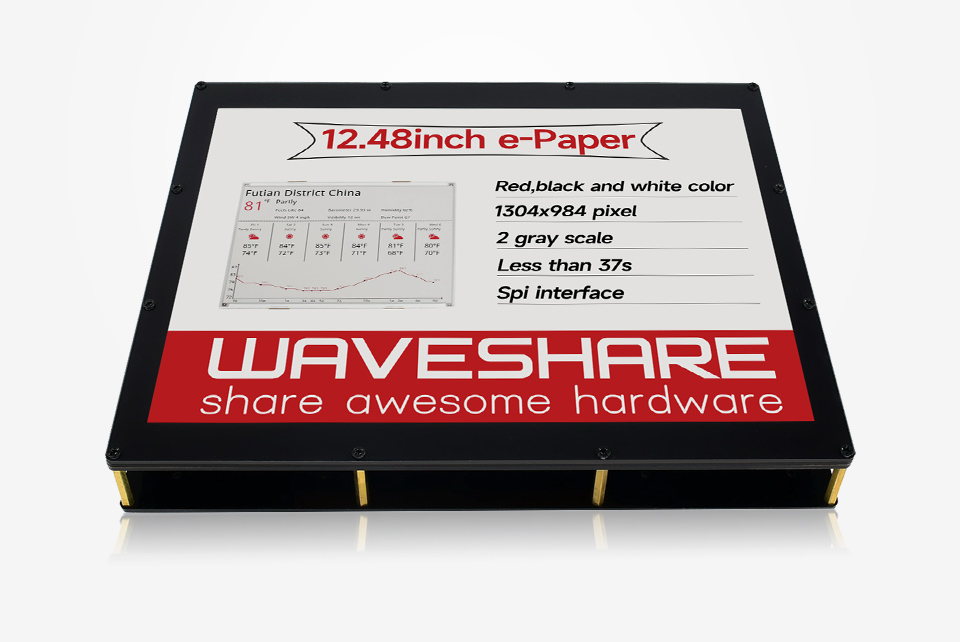

12.48英寸电子墨水屏模块
  • 尺寸 12.48 英寸
  • 分辨率 1304 × 984
  • 可视角度 >170°
  • 显示颜色 红、黑、白
  • 灰度级别 2
  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 显示环境 环境光下可见

  • 显示方式 反射式,不主
     动发光
  • 外壳 亚克力

产品特点

  • 无需背光,断电后可长时间保持最后一屏的显示内容
  • 功耗非常低,基本只在刷新时耗电
  • 板载 Raspberry Pi 40PIN GPIO 接口,适用于 Raspberry Pi 系列主板
  • 板载 Arduino 兼容接口,可直接插入 UNO / UNO PLUS 等 Arduino
    主控板
  • 板载 ESP32 控制接口,可直接插入 e-Paper ESP32 Driver Board /
    ESP32-DevKitC 等主控板
  • 板载 SPI 控制接口,方便接入 STM32 或其他单片机主控板
  • 板载电平转换电路,可兼容 3.3V 和 5V 单片机接口
  • 整机采用亚克力保护外壳,保护屏幕更美观
  • 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 / ESP32 等示例程序)

产品参数


工作电压 3.3V / 5V 显示颜色 红、黑、白
通信接口 4-wire SPI 灰度等级 2
外形尺寸 280.00 × 229.50mm 全局刷新 37s
显示尺寸 252.98 × 190.90mm 刷新功耗 82.5mW(typ.)
点距 0.194 × 0.194mm 休眠电流 <0.01uA(接近 0)
分辨率 1304 × 984pixels 可视角度 >170°

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移,在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到 180°。因其媲美传统纸张的显示效果,常被用于阅读器之类的应用。

12.48 英寸电子墨水屏的优势

板载多种控制接口

可接入 Raspberry Pi、ESP32、STM32、Arduino 等主控板

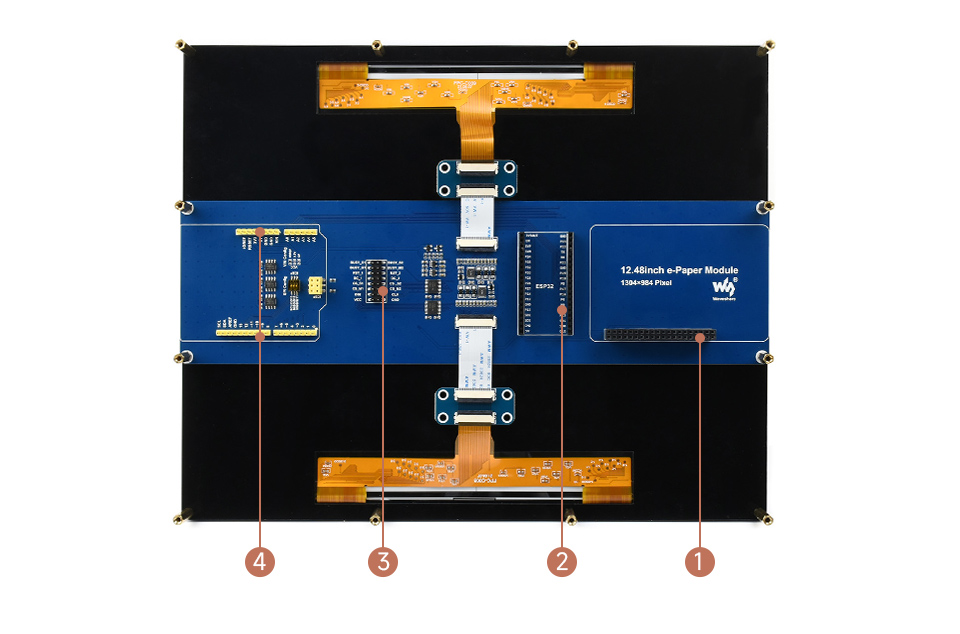

12.48 英寸电子墨水屏模块板载多种控制接口

1、Raspberry Pi 40PIN GPIO 接口
适用 于Raspberry Pi 系列主板
2、ESP32 控制接口
可直接插入 e-Paper ESP32 Driver Board / ESP32-DevKitC 等
主控板
3、SPI 控制接口
方便接入 STM32 或其他单片机主控板
4、Arduino 兼容接口
可直接插入 UNO / UNO PLUS 等 Arduino 主控板

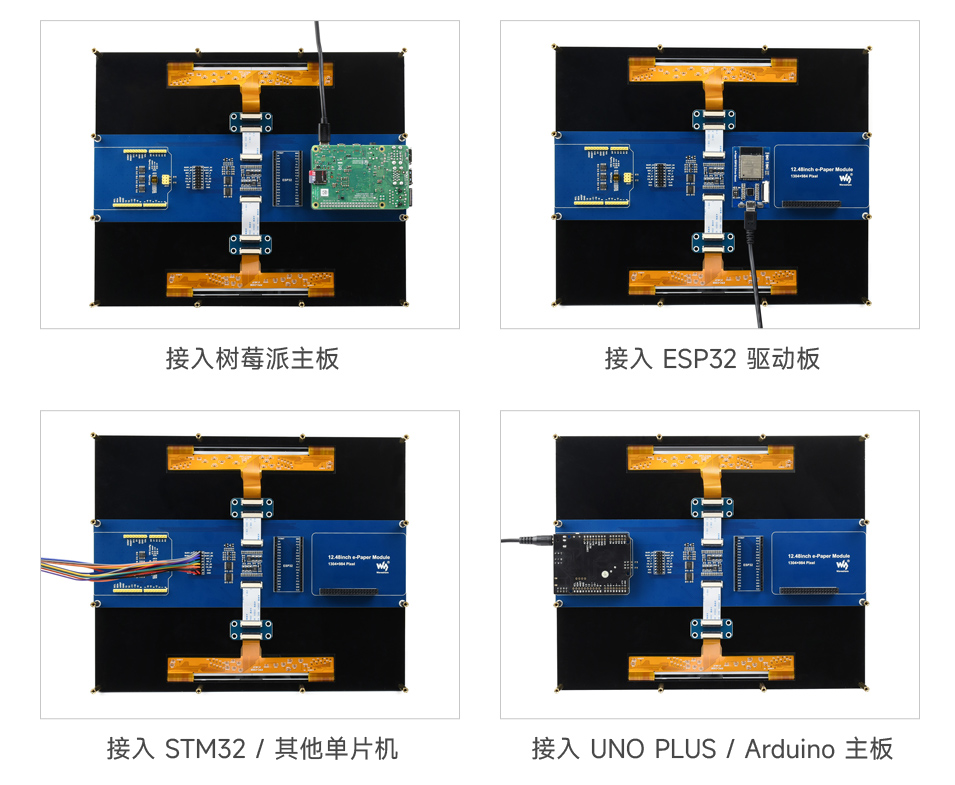

12.48 英寸电子墨水屏模块板载的接口

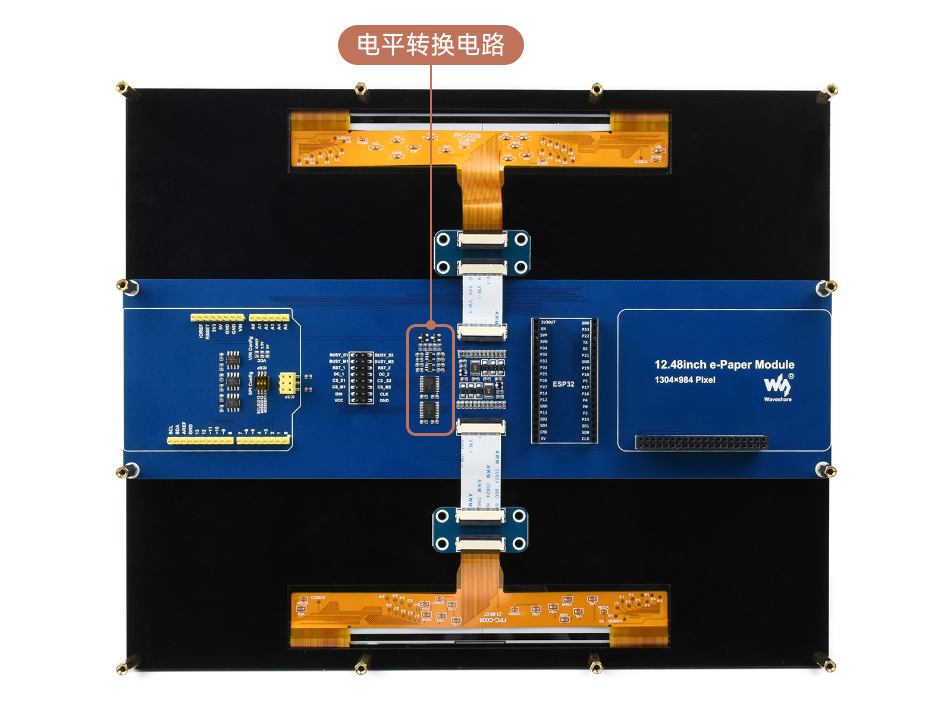

板载电平转换电路

可兼容 3.3V 和 5V 单片机接口

12.48 英寸电子墨水屏模块应用场景

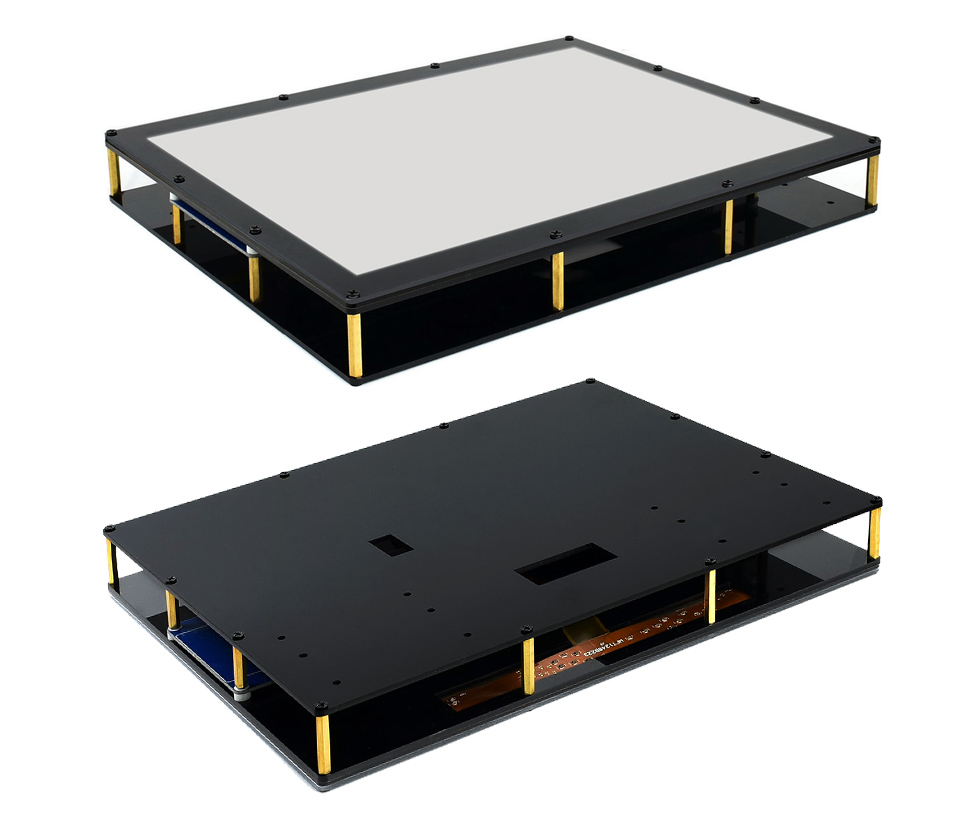

整机采用亚克力保护外壳

保护屏幕更美观

12.48 英寸电子墨水屏模块应用场景

应用场景

适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

12.48 英寸电子墨水屏模块应用场景

产品尺寸

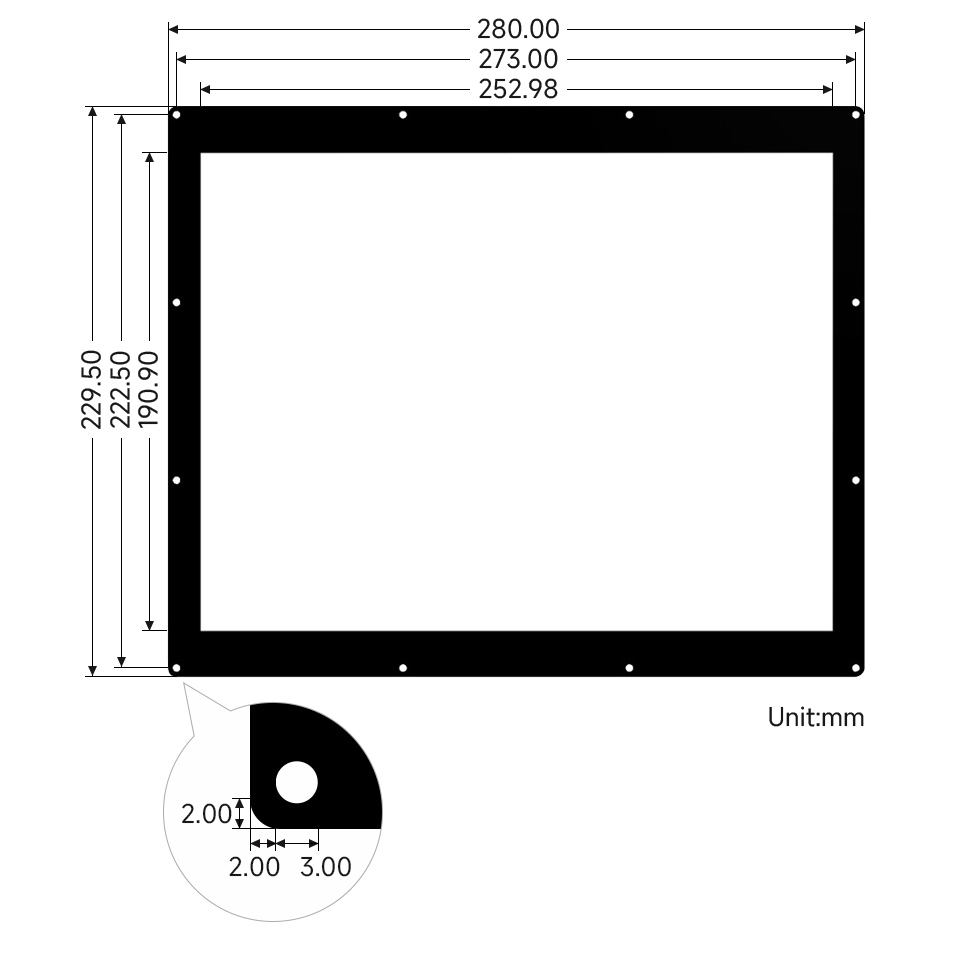

12.48 英寸电子墨水屏模块尺寸

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)
局部
刷新
Pi
接口
柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - - SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 - - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 - SPI
2.13inch Touch e-Paper HAT
(with case)
黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 - - - SPI
3.52inch e-Paper HAT 黑、白 2 480×280 74.51 × 49.67 86.5 × 57 1.5 - - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 - SPI
4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 - - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 - - - UART
5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 - - - SPI
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 - - SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 - - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 - USB/SPI/
I80
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 - - SPI
7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 - - SPI
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 - - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 - - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 - USB/SPI/
I80
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 USB/SPI/
I80
10.3inch e-Paper HAT (G) 黑、白 16 1872×1404 209.66 × 157.25 225.70 × 183.40 <1 - USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 - - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 - - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 - USB/SPI/
I80
13.3inch e-Paper HAT (K) 黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 5 - - SPI
