10.3寸柔性墨水屏 黑白 1872×1404分辨率 显示模块

柔性、功耗低、视角宽、断电仍可清晰显示 树莓派墨水屏 可接入Raspberry/Nucleo等主控板
价格
原价
型号
10.3inch e-Paper HAT (D)
SKU
16712
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.13寸 裸屏 2.13寸 带板 2.9寸 裸屏 2.9寸 带板 10.3寸 裸屏 10.3寸 带板
黑白裸屏 黑白带板 黑白裸屏 柔性 黑白带板 柔性
13.3寸 黑白 12.48寸红黑白 10.3寸 黑白 10.3寸柔性黑白
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
10.3英寸电子墨水屏

10.3英寸柔性墨水屏模块

支持局部刷新，功耗低、视角宽、断电仍可清晰显示

用于电子书阅读器、墨水屏显示器、工业仪表等显示应用
  • 尺寸 10.3英寸
  • 分辨率 1872 × 1404
  • 可视角度 >170°
  • 显示颜色 黑、白
  • 灰度级别 2-16级 (1-4位)
  • 通信接口 USB/SPI/I80
  • 显示面板 电子墨水屏
  • 显示体验 接近纸质
  • 显示环境 环境光下可见
  • 显示方式 反射式，不主动发光
  • 局部刷新 支持局部刷新
  • 面板特性 柔性

我的特点


  • 柔性电子墨水屏
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
  • 引出USB/SPI/I80控制接口，可接入Raspberry Pi/STM32等主控板
  • 提供完善的配套资料手册(Raspberry Pi/STM32等示例程序)

我的参数


工作电压 5V 显示颜色 黑、白
通信接口 USB/SPI/I80 灰度等级 2-16级 (1-4位)
外形尺寸 227.70 × 165.8 × 0.647mm 全局刷新 <1s
显示尺寸 209.664 × 157.248mm 总刷新功耗 1.2W(typ.)
点距 0.112 × 0.112mm 总待机功耗 0.1W(typ.)
分辨率 1872 × 1404pixels 可视角度 >170°

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移， 在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光，自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到180°。因其媲美传统纸张的显示效果， 常被用于阅读器之类的应用。

10.3英寸电子墨水屏的优势

柔性电子墨水屏


比普通的电子墨水屏，我不易碎屏，厚度更薄，重量更轻

10.3英寸电子墨水屏的优势

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板

10.3英寸电子墨水屏SPI控制接口
注意：本产品不包括示意图中的树莓派主板，如有需要，请另行购买。

引出USB/SPI/I80控制接口


可接入Raspberry Pi/STM32等主控板

10.3英寸电子墨水屏SPI控制接口
SPI接口说明
5V 5V电源输入
GND GND
MISO SPI通信MISO引脚
MOSI SPI通信MOSI引脚
SCK SPI通信SCK引脚
CS SPI片选引脚（低电平有效）
RST 外部复位引脚（低电平复位）
HRDY 忙状态输出引脚（低电平表示忙）

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

10.3英寸电子墨水屏应用场景

我的尺寸

10.3英寸电子墨水屏尺寸 10.3英寸电子墨水屏尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 Pi
接口		 柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 14 - - - SPI
1.54inch e-Paper Module (G) 红、黄、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 20 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ - SPI
2.13inch e-Paper HAT+ 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.5 2 √ √ - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - √ - SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ √ √ SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 - √ - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ - SPI
2.13inch Touch e-Paper HAT
(with case)		 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ - SPI
2.15inch e-Paper HAT+ (B) 红、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 23 - √ - SPI
2.15inch e-Paper HAT+ (G) 红、黄、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 20 - √ - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - √ - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.40 × 29.568 88.5 × 41 12 - - - SPI
3.5inch e-Paper Module (G) 红、黄、黑、白 2 384×184 79.68 × 38.18 94.00 × 47.50 20 - - - SPI
3.52inch e-Paper HAT 黑、白 2 360×240 74.51 × 49.67 86.50 × 57.00 1.5 - √ - SPI
3.52inch e-Paper HAT (B) 红、黑、白 2 360×240 74.51 × 49.67 86.50 × 57.0 16 - √ - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.50 × 58.00 3 √ √ - SPI
3.7inch e-Paper HAT+ (G) 红、黄、黑、白 2 416×240 81.54 × 47.04 96.00 × 57.00 20 - √ - SPI
3.97inch e-Paper HAT+ 黑、白 4 800×480 86.40 × 51.84 99.50 × 60.00 3.5 √ √ - SPI
3.97inch e-Paper HAT+ (G) 红、黄、黑、白 2 800×480 86.40 × 51.84 99.50 × 60.00 21 - √ - SPI
4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.60 × 56.40 101.00 × 68.00 19 - √ - SPI
4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.50 × 70.0 30 - √ - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.00 × 78.50 5 √ - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 15 - - - SPI
4.2inch e-Paper Module (G) 红、黄、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 21 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.00 × 64.00 4 √ √ - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.50 × 81.50 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.00 × 75.00 1.5 - - - UART
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 5 - √ - SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 20 - √ - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.40 × 90.60 138.40 × 101.80 <1 √ √ - USB/SPI/
I80
7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 12 - √ - SPI
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 35 - √ - SPI
7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160.00 × 96.00 170.20 × 111.20 16 - √ - SPI
7.5inch e-Paper HAT 黑、白 4 800×480 163.20 × 97.92 170.20 × 111.20 4 √ √ - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 26 √ √ - SPI
7.5inch e-Paper HAT (H) 红、黄、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 22 - √ - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.80 × 127.60 <1 √ √ - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.80 × 156.40 <1 √ √ - USB/SPI/
I80
10.2inch e-Paper HAT (G) 红、黄、黑、白 2 960 × 640 215.52 × 143.68 224.00 × 157.00 27 - √ - SPI
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.70 × 174.40 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.70 × 165.80 <1 √ √ √ USB/SPI/
I80
10.85inch e-Paper HAT+ 黑、白 2 1360 × 480 259.76 × 91.68 270.56 × 105.92 3.5 - √ - SPI
10.85inch e-Paper HAT+ (G) 红、黄、黑、白 2 1360 × 480 259.76 × 91.68 270.56 × 105.92 21 - √ - SPI
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 <8 - √ - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 37 - √ - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ - USB/SPI/
I80
13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ - SPI
13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ - SPI
13.3inch e-Paper HAT (E) E6全彩色 2 1600×1200 270.40 × 202.80 284.70 × 208.80 19 - √ - SPI

说明
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
2、Pi 接口：基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板。
还不清楚你要哪个？看看下面的参考图吧！


资料及服务

微雪电子资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/10.3inch_e-Paper_HAT_(D)_

配置清单



  1. 10.3inch e-Paper (D) × 1

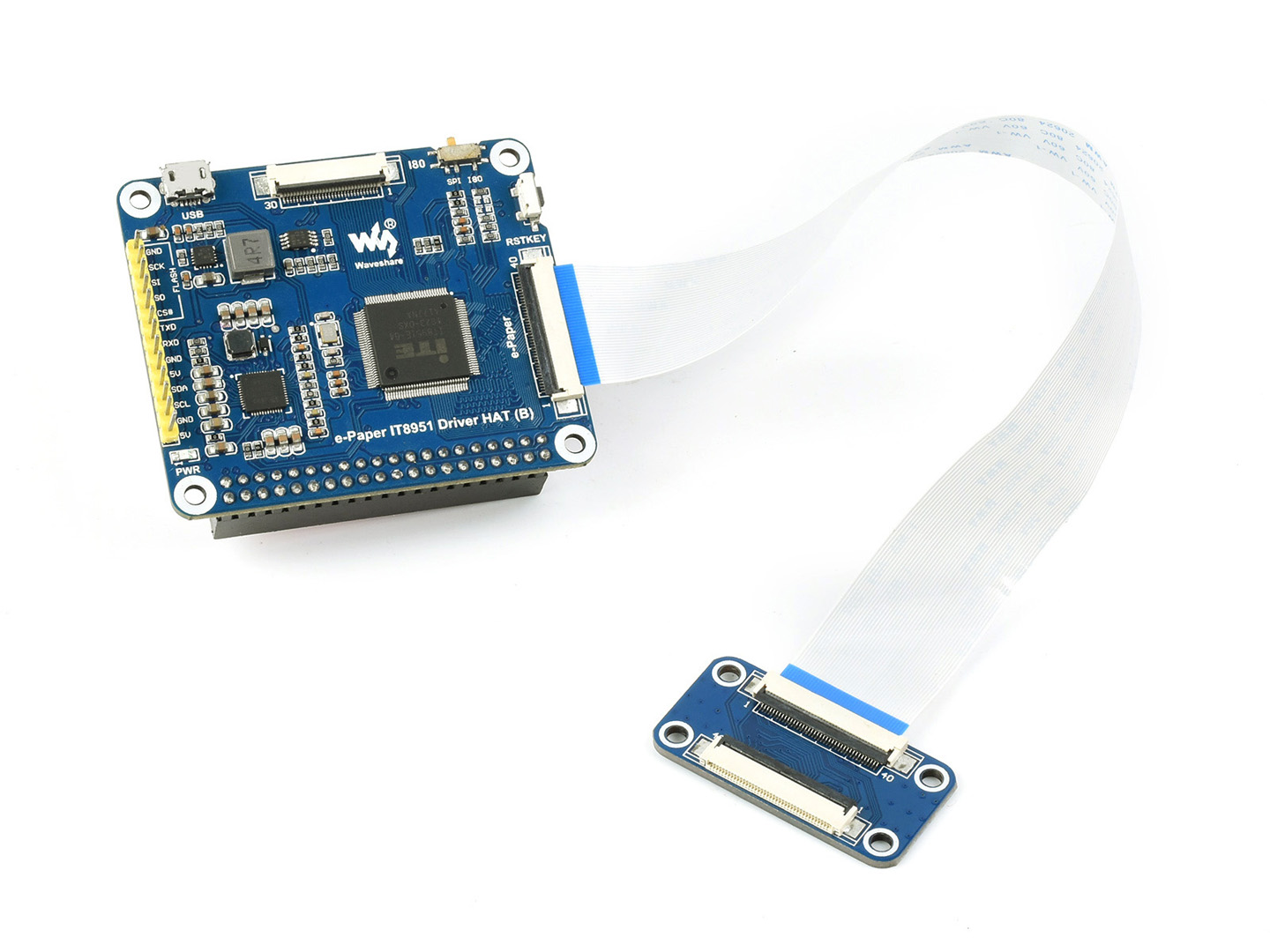

  2. e-Paper IT8951 Driver HAT (B) × 1
  3. 10.3inch e-Paper Adapter × 1
  4. 40PIN FFC(同向) × 1
  5. USB线 type A公口 转micro公口 × 1
  6. RPi铜柱包(2PCS套) × 1
  7. PH2.0 8PIN连接线 20cm × 1



保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
