10.1寸 DSI 电容触控屏 800×1280 像素 IPS 面板 支持十点触摸全贴合工艺钢化玻璃面板

厚度仅10.8mm，178°全视角，400cd/㎡，背光亮度可通过软件调节
价格
原价
型号
10.1-DSI-TOUCH-A
SKU
30052
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

3.4 寸 DSI电容触控屏 4 寸 DSI电容触控屏 5 寸 DSI电容触控屏 8 寸 DSI电容触控屏 7 寸 DSI电容触控屏 7 寸 DSI电容触控屏 7 寸 DSI电容触控屏 7 寸 DSI电容触控屏 8.8 寸 DSI电容触控屏 9 寸 DSI电容触控屏 10.1寸 DSI电容触控屏 10.1 寸 DSI电容触控屏
点击查看更多
  • 关联商品

10.1寸 DSI 电容触控屏 800×1280 像素 IPS 面板 支持十点触摸全贴合工艺钢化玻璃面板

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

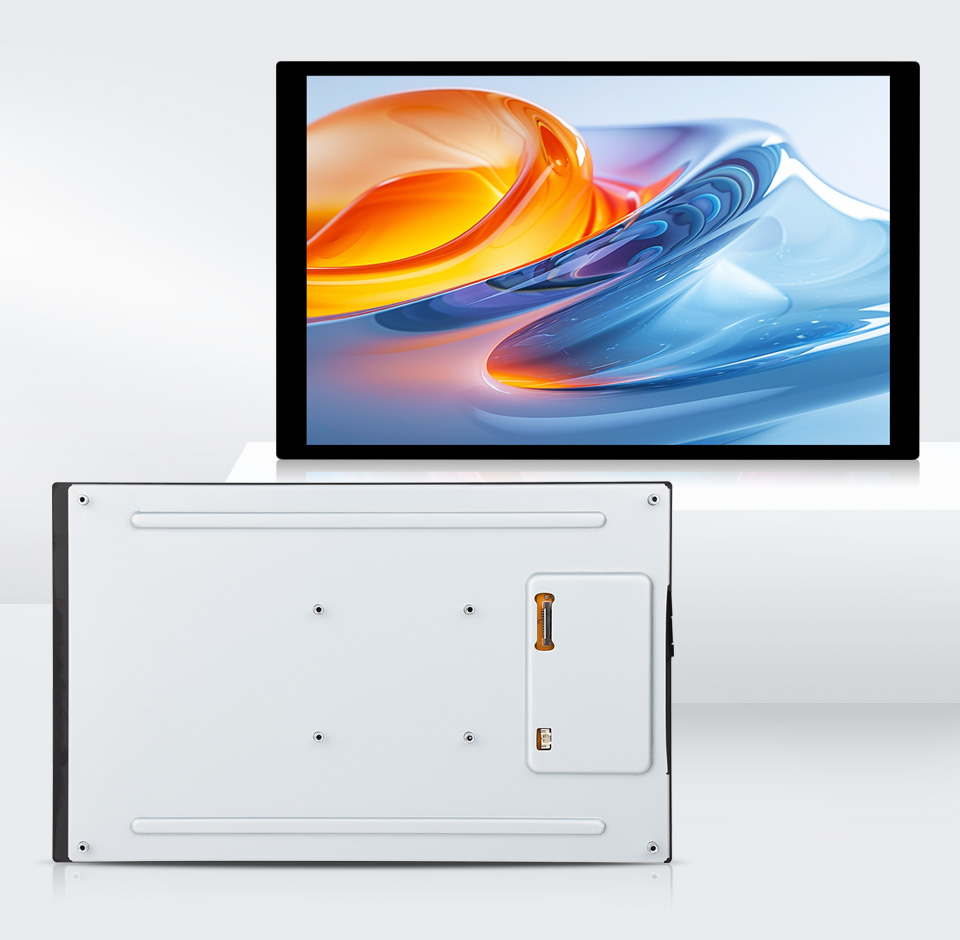

10.1 英寸 DSI 触控屏

10.1 英寸 DSI 显示屏/触控屏
  • 尺寸 10.1 英寸
  • 分辨率 800 × 1280
  • 显示接口 DSI
  • 显示面板 IPS
  • 可视角度 178°
  • 触摸类型 电容触摸
  • 触控点数 十点触控
  • 触摸面板 钢化玻璃面板
  • 触摸面板工艺 全贴合
  • 亮度 400cd/㎡

本产品默认是竖屏显示，分辨率是 800 × 1280 (H×V)
可以通过修改软件设置进行横屏显示

设备及系统支持

设备及系统支持，支持Raspberry Pi、RK3576、RK3506、ESP32-P4等主控板

Raspberry Pi

支持 Raspberry Pi OS，十点触控

RK3576

支持 Buildroot、Debian、Ubuntu、Android 等系统，
十点触控

RK3506

支持 Buildroot、Ubuntu 等系统，十点触控

ESP32-P4

支持 LVGL 自定义画面，十点触控

设备连接图示

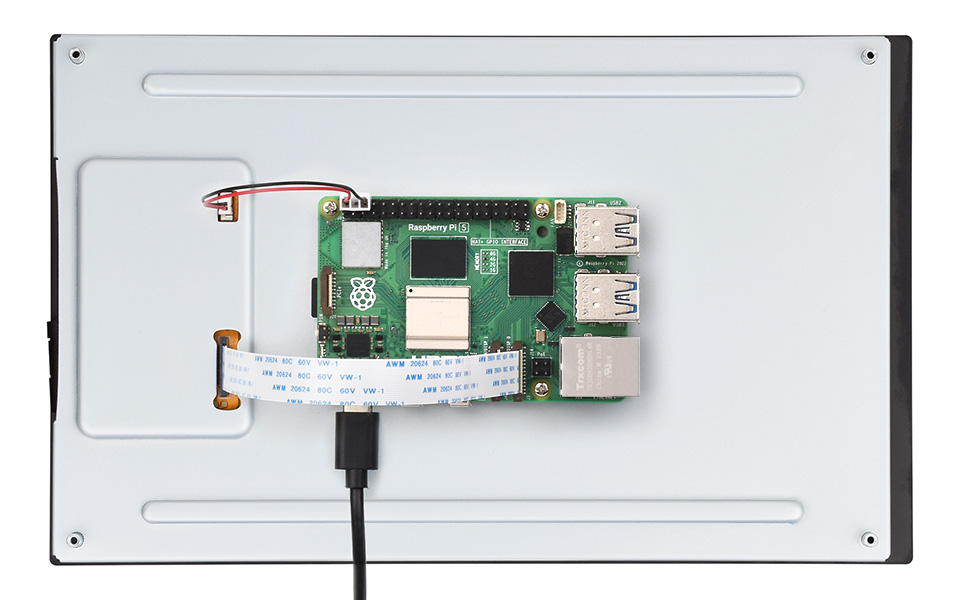

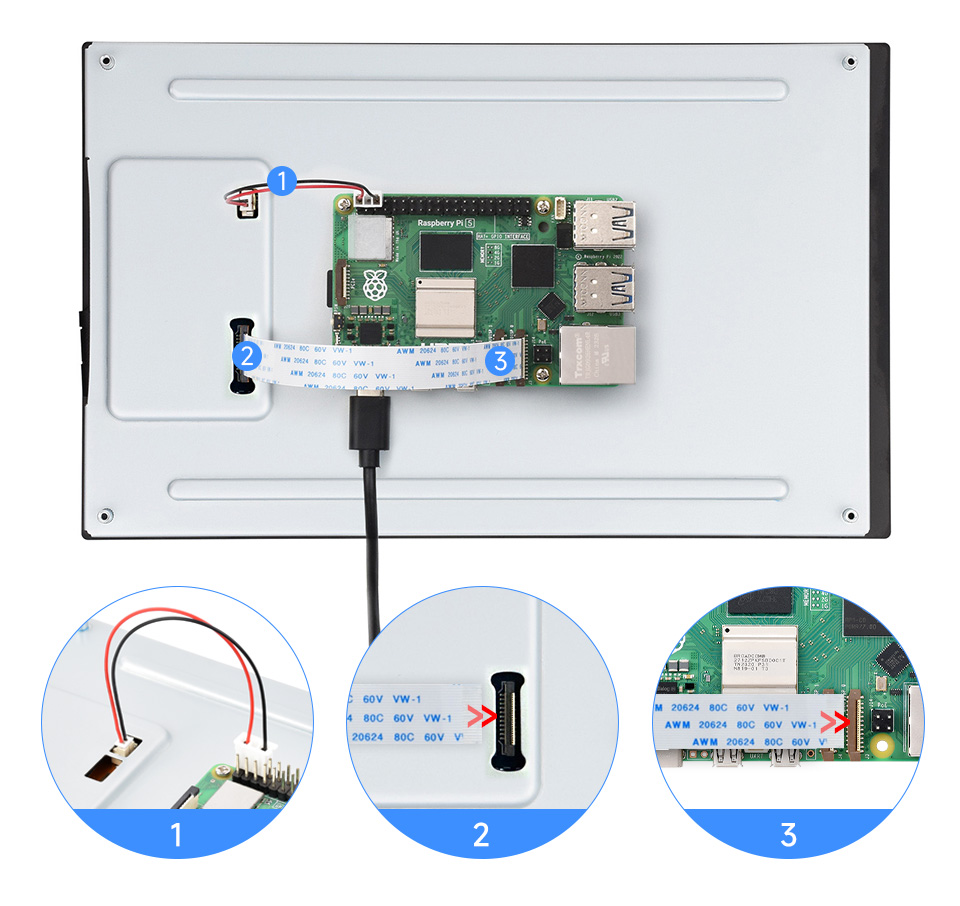

接入 Raspberry Pi 5

10.1 英寸 DSI 显示屏触控屏接入树莓派 5

请确保 FFC 线连接方向无误，并通过杜邦线提供 5V 电源

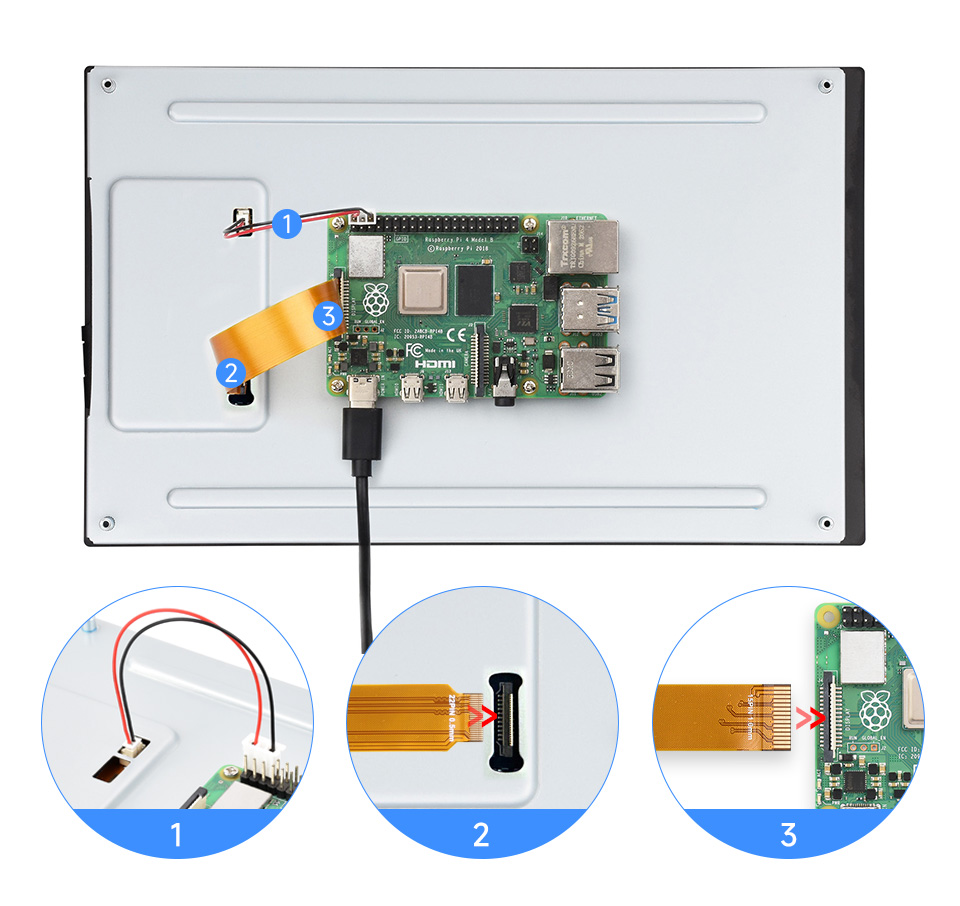

接入 Raspberry Pi 4B

10.1 英寸 DSI 显示屏触控屏接入树莓派 4B

请确保 DSI 排线连接方向无误，并通过杜邦线提供 5V 电源

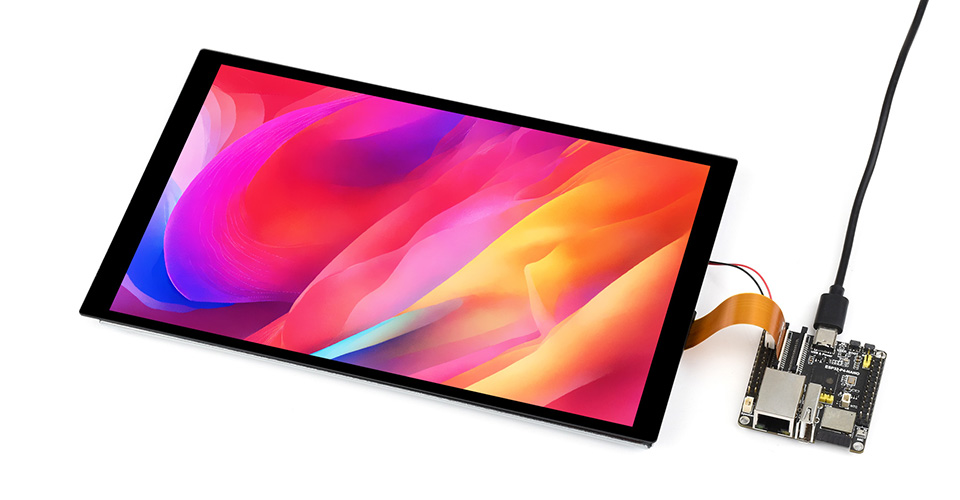

接入 ESP32-P4-NANO

10.1 英寸 DSI 显示屏/触控屏接入ESP32-P4-NANO

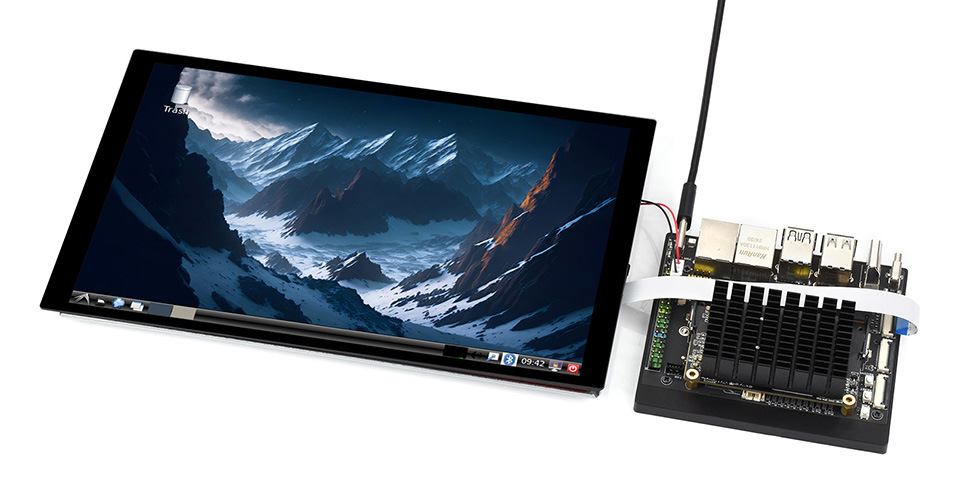

接入幸狐 Omni3576

10.1 英寸 DSI 显示屏/触控屏接入 幸狐 Omni3576

图片仅供展示，本产品不含以上主板或主机

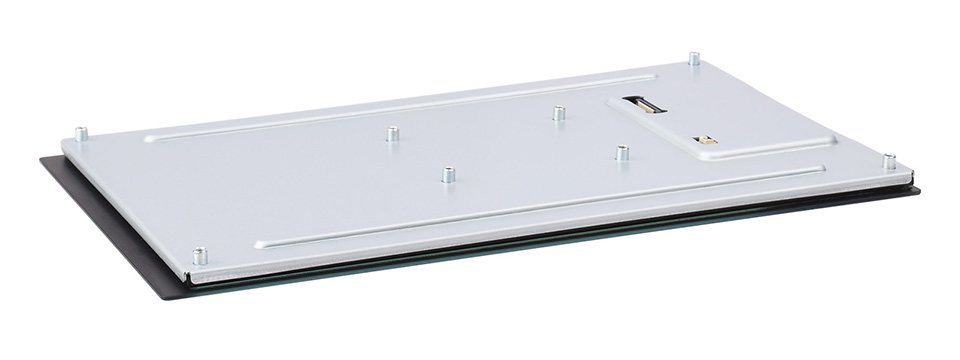

更薄更省空间

将驱动电路集成到 FPC 上，加上盖板仅需 10.8mm 厚度空间

10.1 英寸 DSI 显示屏/触控屏更薄更省空间

IPS 显示面板

优秀的显示性能，可视角度为 178°

10.1 英寸 DSI 显示屏/触控屏，从三个角度观察 IPS 显示面板，178 可视角度

电容式十点触控

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持十点触摸

10.1 英寸 DSI 显示屏/触控屏支持电容式十点触控

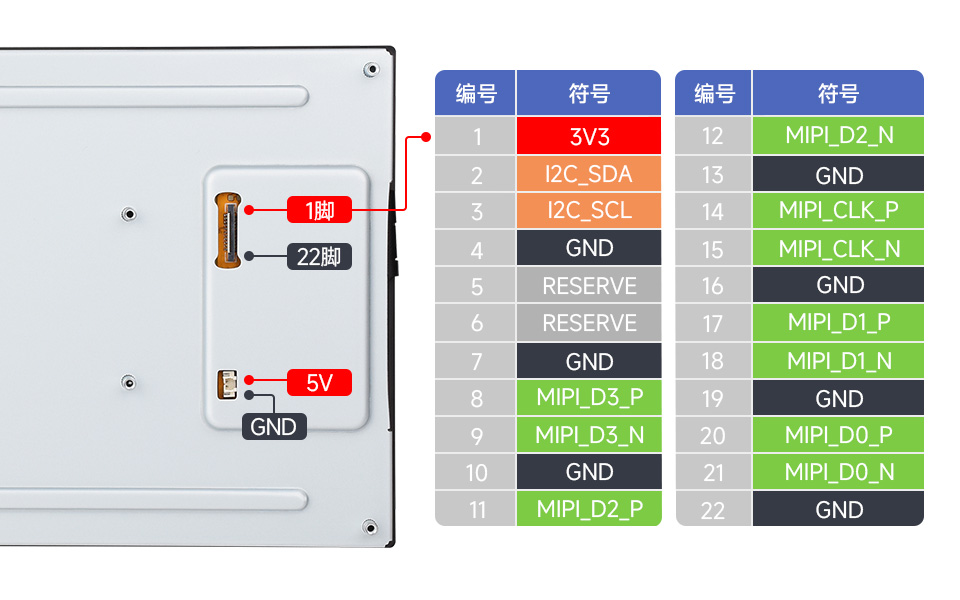

接口说明

10.1 英寸 DSI 显示屏/触控屏接口说明

背光亮度可通过软件调节

产品尺寸

10.1 英寸 DSI 显示屏/触控屏产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/10.1-DSI-TOUCH-A

配置清单

  1. 10.1 英寸显示屏 × 1
  2. MIPI-DSI-Cable-12cm × 1
  3. MX 1.25 2PIN 转 2.54 3P 连接线 × 1
  1. FFC 线 22PIN 200mm (异向) × 2
  2. MX1.25 2PIN 转 MX1.25 4PIN 约 150mm × 1
  3. 铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
