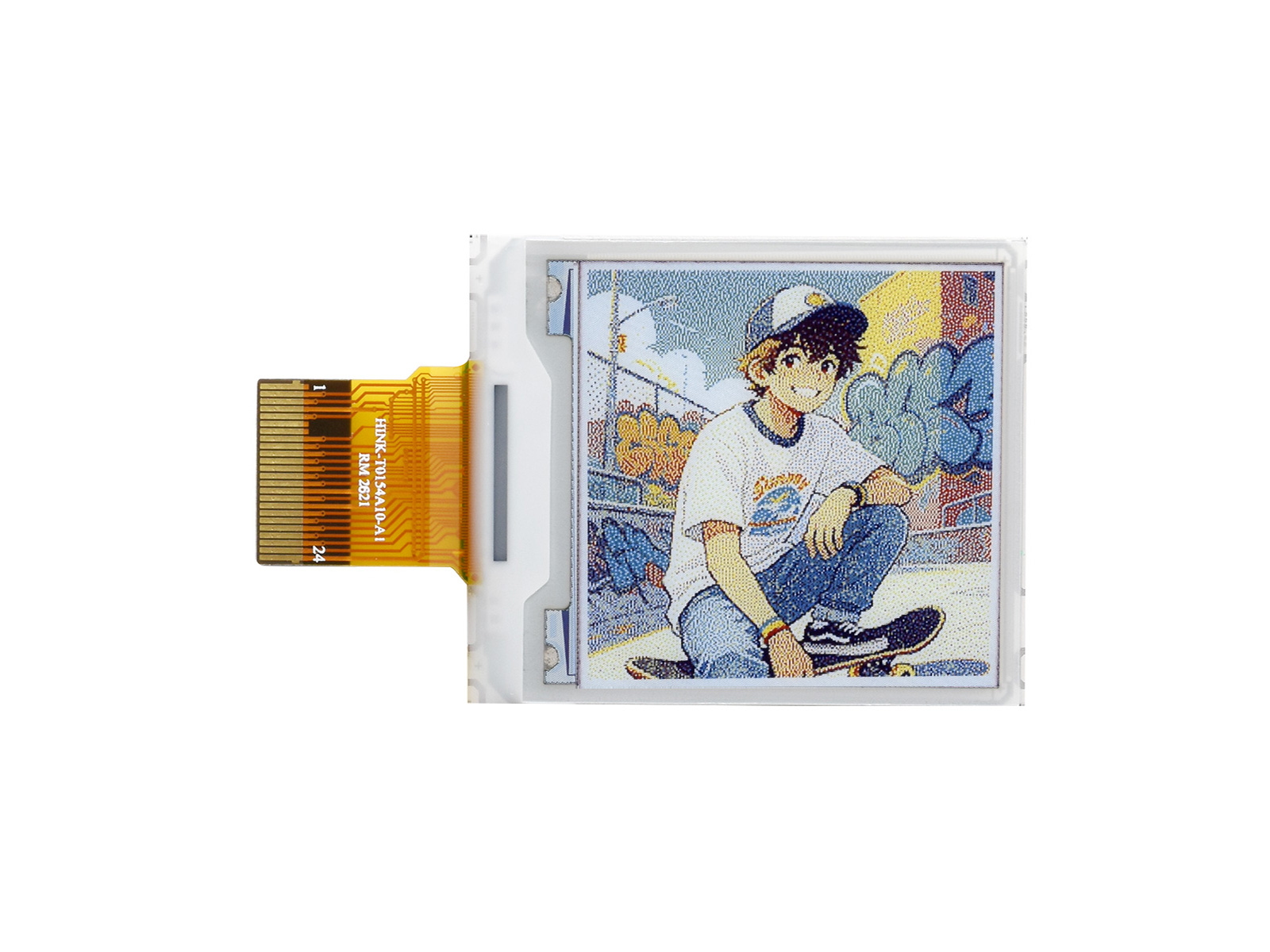

1.54寸 e-Paper E6 全彩色电子墨水屏 (裸屏版) 240×240 像素 SPI 接口

功耗 < 40mW，视角宽，提供驱动板原理图、Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等示例程序

价格

原价

型号

1.54inch e-Paper (E)

SKU

35201

品牌

Waveshare

版本选择

裸屏版模块版

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

1.54寸电子墨水屏

裸屏，黑白

带板，黑白

裸屏，红黑白

带板，红黑白

裸屏，E6 全彩

带板，E6 全彩

产品详情
产品资料

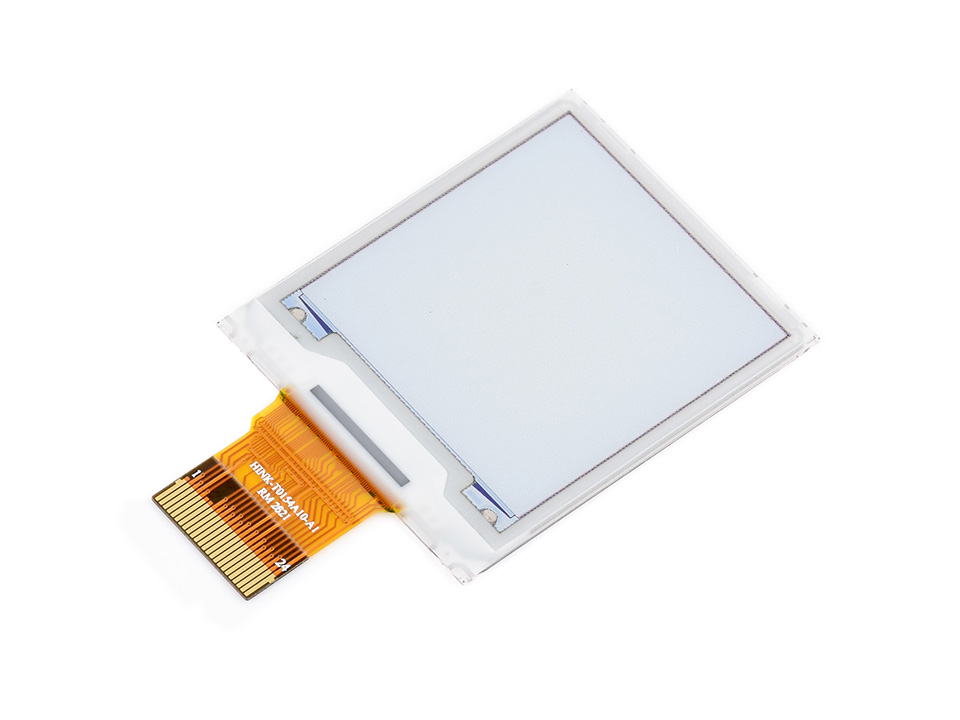

配置清单
保修&售后服务

加入购物车立即购买

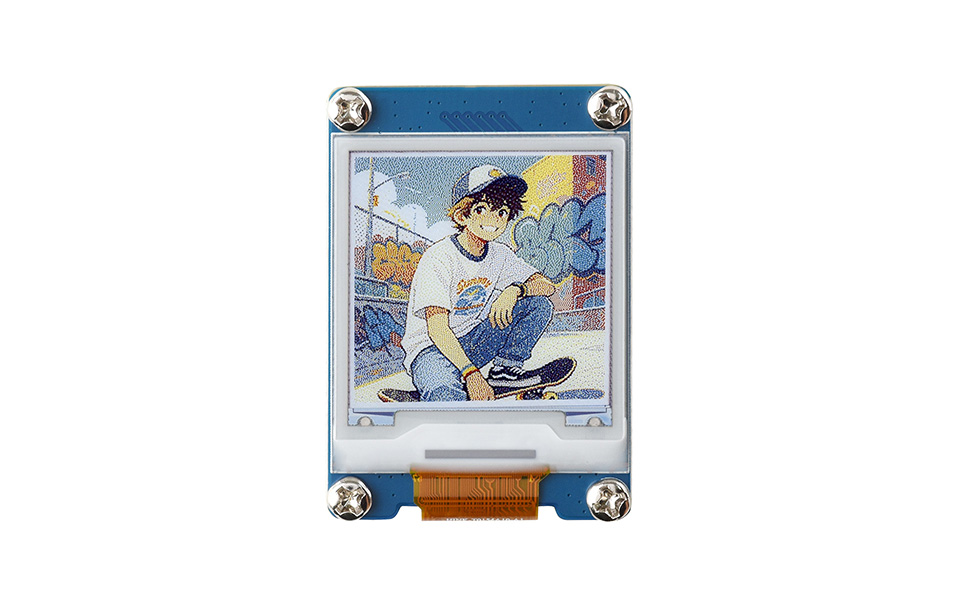

1.54 英寸全彩色电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表、工牌等显示应用

尺寸1.54 英寸
分辨率240 × 240
可视角度 >170°
显示颜色 E6 全彩色
灰度级别 2
通信接口 SPI
显示面板电子墨水屏
显示体验接近纸质
显示环境环境光下可见
显示方式反射式，不主
动发光

版本选择

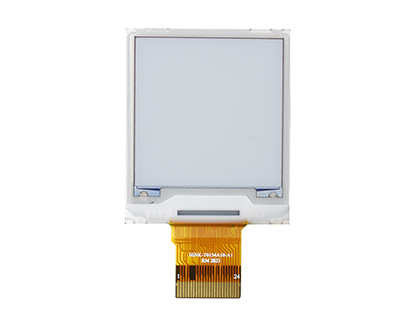

1.54inch e-Paper (E)

(裸屏版：不带驱动板)

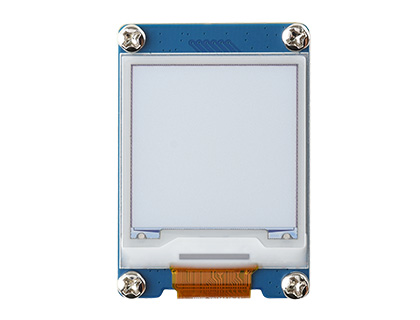

1.54inch e-Paper Module (E)

(模块版：带驱动板)

产品特点

无需背光，断电可长时间保持最后一屏的显示内容
功耗非常低，基本只在刷新时耗电
提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等示例程序)
以下仅适用于模块版
SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等主控板
板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口

产品参数

工作电压	裸屏版：3.3V	显示颜色	E6 全彩色 (E Ink Spectra 6)
工作电压	模块版：3.3V / 5V	显示颜色	E6 全彩色 (E Ink Spectra 6)
通信接口	3-wire SPI, 4-wire SPI	灰度等级	2
外形尺寸	裸屏版：37.32 × 31.8 × 0.85 (mm)	全局刷新	27s
外形尺寸	模块版：48.00 × 33.00 (mm)	全局刷新	27s
显示尺寸	27.0 × 27.0 (mm)	刷新功耗	<40mW
点距	0.1125 × 0.1125 (mm)	休眠电流	<0.01uA (接近 0)
分辨率	240 × 240 pixels	可视角度	>170°

E Ink Spectra 6 技术介绍

E Ink Spectra 6 是一款新推出的全彩电子纸技术，该技术以其卓越的色彩表现、高分辨率和出色的对比度，为电子纸领域注入了新的活力。红黄蓝三色基，为色彩显示提供了更多可能。高对比度、高饱和度使图片显示更清晰，色彩更明亮。

各项参数更先进

解析度提升至 200ppi，操作温度要求更宽松，画面更新时间更短，更省电符合 ESG 节能减碳趋势

E Ink Spectra系列电子墨水屏技术参数对比（Spectra 3000/3100/6）

创新微杯全彩技术平台

色彩鲜艳饱和，通过白、红、黄、蓝带电粒子组合出六种原色，
运用混色技术 (Dithering)，可产生全彩的画面

鲜艳饱和，使用蓝色带电粒子产生六种原色六种原色运用混色技术 (Dithering)，可产生全彩的画面

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

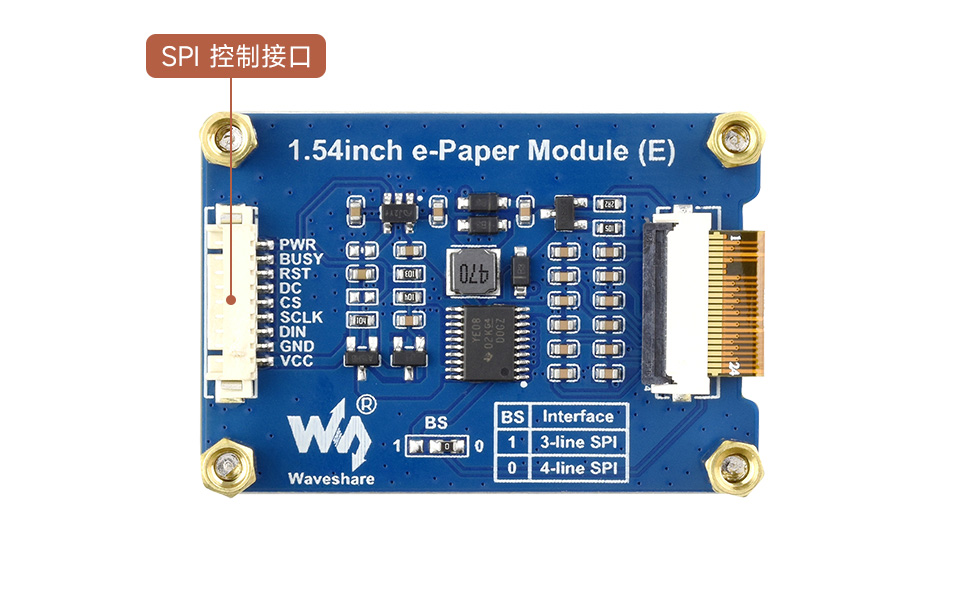

SPI 控制接口

可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等主控板

VCC	3.3V / 5V
GND	GND
DIN	SPI 通信 MOSI 引脚
SCLK	SPI 通信 SCLK 引脚
CS	SPI 片选引脚 (低电平有效)
DC	数据/命令控制引脚 (高电平表示数据，低电平表示命令)
RST	外部复位引脚 (低电平复位)
BUSY	忙状态输出引脚
PWR	电源控制脚

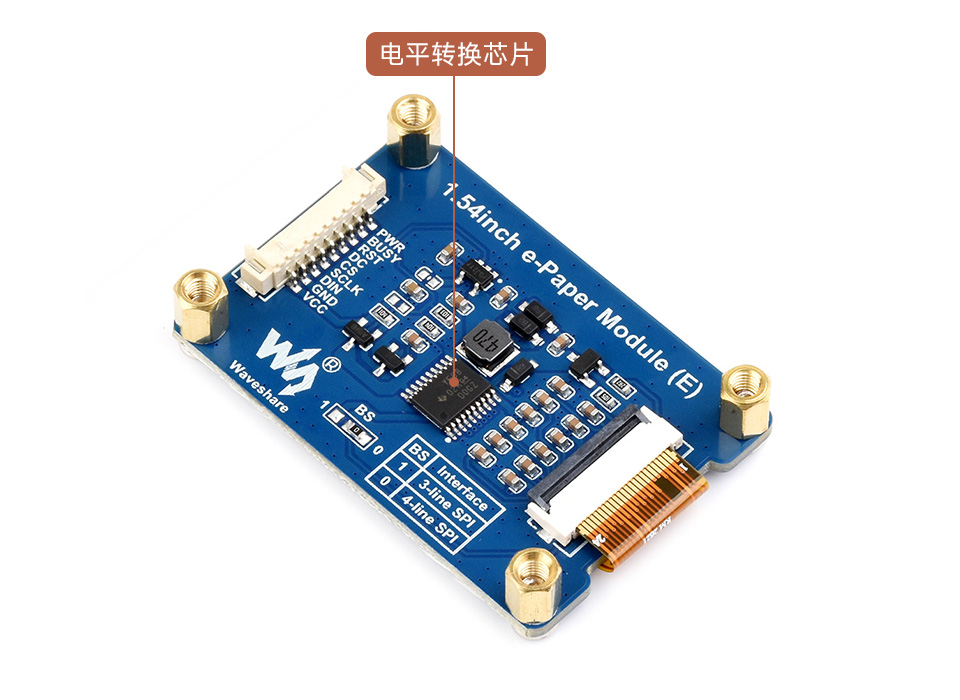

板载电平转换芯片

可兼容 3.3V 和 5V 单片机接口

应用场景

适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等

产品尺寸

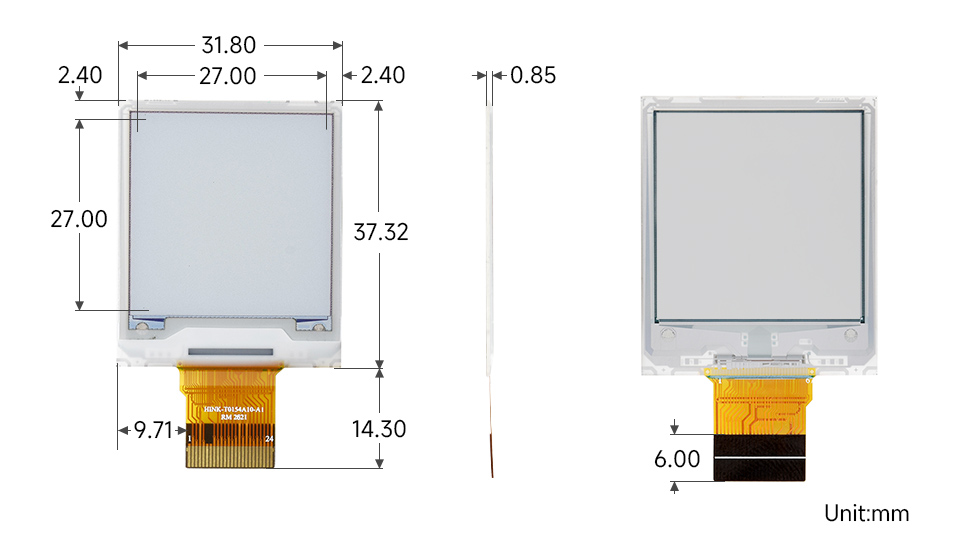

裸屏版

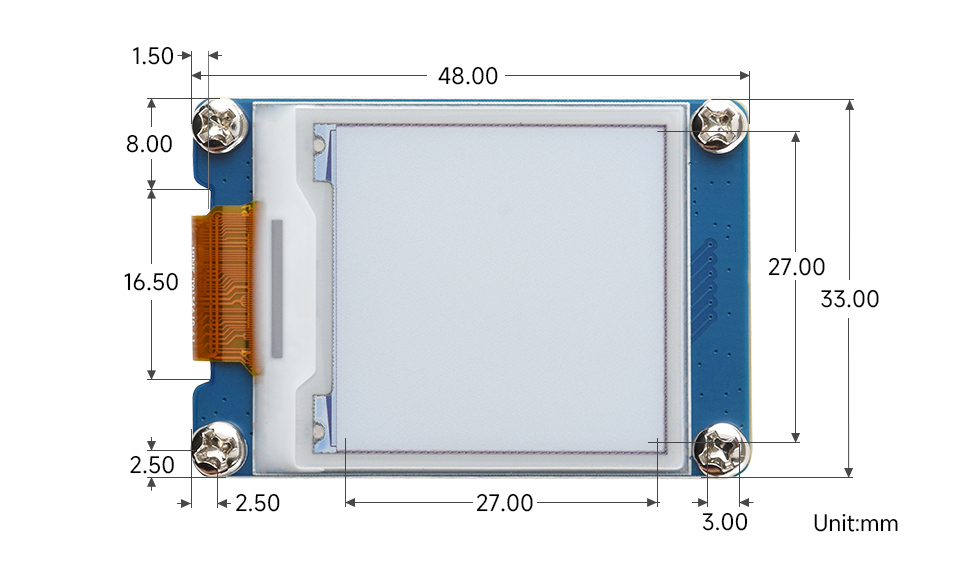

模块版

产品选型

型号	显示颜色	灰度	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	柔性	控制接口
1.02inch e-Paper	黑、白	2	128×80	21.76 × 14.00	32.57 × 18.60 × 0.98	2	√	-	SPI
1.54inch e-Paper	黑、白	2	200×200	27.00 × 27.00	37.32 × 31.80 × 1.05	2	√	-	SPI
1.54inch e-Paper (B)	红、黑、白	2	200×200	27.00 × 27.00	37.32 × 31.80 × 1.05	14	-	-	SPI
1.54inch e-Paper (E)	E6 全彩色	2	240×240	27.00 × 27.00	37.32 × 31.80 × 0.85	27	-	-	SPI
1.54inch e-Paper (G)	红、黄、黑、白	2	200×200	27.00 × 27.00	37.32 × 31.8 × 1.00	20	-	-	SPI
1.64inch e-Paper (G)	红、黄、黑、白	2	168×168	29.568 × 29.568	45.5 × 36.4 × 0.91	12	-	-	SPI
2.13inch e-Paper	黑、白	2	250×122	48.55 × 23.70	59.20 × 29.20 × 1.05	2	√	-	SPI
2.13inch e-Paper (B)	红、黑、白	2	250×122	48.55 × 23.70	59.20 × 29.20 × 0.98	15	-	-	SPI
2.13inch e-Paper (G)	红、黄、黑、白	2	250×122	48.55 × 23.70	59.20 × 29.20 × 1.00	16	-	-	SPI
2.15inch e-Paper (B)	红、黑、白	2	296×160	48.10 × 26.00	60.8 × 31.8 × 1.00	23	-	-	SPI
2.15inch e-Paper (G)	红、黄、黑、白	2	296×160	48.10 × 26.00	60.8 × 31.8 × 1.00	20	-	-	SPI
2.36inch e-Paper (G)	红、黄、黑、白	2	296×168	52.096 × 29.568	68.1 × 37.9 × 0.85	12	-	-	SPI
2.66inch e-Paper	黑、白	2	296×152	60.088 × 30.704	71.820 × 36.304 × 1.00	6	√	-	SPI
2.66inch e-Paper (B)	红、黑、白	2	296×152	60.088 × 30.704	71.820 × 36.304 × 1.00	15	-	-	SPI
2.66inch e-Paper (G)	红、黄、黑、白	2	360×184	60.05 × 30.69	72.59 × 37.11 × 1.00	26	-	-	SPI
2.7inch e-Paper	黑、白	4	264×176	57.29 × 38.19	70.42 × 45.80 × 0.98	6	√	-	SPI
2.7inch e-Paper (B)	红、黑、白	2	264×176	57.288 × 38.192	70.42 × 45.80 × 0.98	15	-	-	SPI
2.9inch e-Paper	黑、白	4	296×128	66.89 × 29.05	79.00 × 36.70 × 1.05	3	√	-	SPI
2.9inch e-Paper (B)	红、黑、白	2	296×128	66.90 × 29.06	79.00 × 36.70 × 1.20	14	√	-	SPI
2.9inch e-Paper (G)	红、黄、黑、白	2	296×128	66.89 × 29.05	79.00 × 36.70 × 1.20	16	-	-	SPI
3inch e-Paper (G)	红、黄、黑、白	2	400×168	70.40 × 29.568	86.40 × 39.20 × 0.85	12	-	-	SPI
3.5inch e-Paper (G)	红、黄、黑、白	2	384×184	79.68 × 38.18	90.00 × 44.23 × 1.00	20	-	-	SPI
3.52inch e-Paper	黑、白	2	360×240	74.51 × 49.67	84.70 × 54.41 × 1.18	1.5	-	-	SPI
3.52inch e-Paper (B)	红、黑、白	2	360×240	74.51 × 49.67	84.70 × 54.41 × 0.85	16	-	-	SPI
3.6inch e-Paper (E)	E6全彩色	2	600×400	76.20 × 50.80	86.60 × 56.00 × 0.78	15	-	-	SPI
3.7inch e-Paper	黑、白	4	480×280	81.12 × 47.32	93.30 × 54.90 × 0.78	3	√	-	SPI
3.7inch e-Paper(G)	红、黄、黑、白	2	416×240	81.54 × 47.04	92.99 × 53.00 × 1.00	20	-	-	SPI
3.97inch e-Paper	黑、白	4	800×480	99.50 × 60.00	96.62 × 56.24 × 0.92	3.5	√	-	SPI
3.97inch e-Paper(G)	红、黄、黑、白	2	800×480	99.50 × 60.00	96.62 × 56.24 × 0.92	21	-	-	SPI
4inch e-Paper (E)	E6全彩色	2	600×400	84.60 × 56.40	99.00 × 66.00 × 0.85	19	-	-	SPI
4.2inch e-Paper	黑、白	4	400×300	84.80 × 63.60	91.00 × 77.00 × 1.18	5	√	-	SPI
4.2inch e-Paper (B)	红、黑、白	2	400×300	84.80 × 63.60	91.00 × 77.00 × 1.05	15	-	-	SPI
4.2inch e-Paper (G)	红、黄、黑、白	2	400×300	84.80 × 63.60	91.00 × 77.00 × 1.00	21	-	-	SPI
4.26inch e-Paper	黑、白	4	800×480	92.80 × 55.68	129.33 × 62.37 × 0.93	4	√	-	SPI
4.26inch e-Paper (G)	红、黄、黑、白	2	800×480	92.80 × 55.68	105.33 × 62.37 × 0.91	20	-	-	SPI
4.37inch e-Paper (G)	红、黄、黑、白	2	512×368	90.11 × 64.77	99.50 × 79.50 × 0.85	14	-	-	SPI
5inch e-Paper	黑、白	2	960×552	110.59 × 62.65	126.38 × 71.19 × 0.79	1.8	√	-	SPI
5.65inch e-Paper (F)	7彩色	2	600×448	114.90 × 85.80	125.40 × 99.50 × 0.91	<35	-	-	SPI
5.79inch e-Paper	黑、白	4	792×272	139.00 × 47.74	150.92 × 56.94 × 1.00	3.5	√	-	SPI
5.79inch e-Paper (B)	红、黑、白	2	792×272	139.00 × 47.74	150.92 × 56.94 × 1.00	24	-	-	SPI
5.79inch e-Paper (G)	红、黄、黑、白	2	792×272	139.00 × 47.74	150.92 × 56.94 × 1.00	21	-	-	SPI
5.83inch e-Paper	黑、白	2	648×480	119.232 × 88.320	125.40 × 99.50 × 1.18	5	-	-	SPI
5.83inch e-Paper (G)	红、黄、黑、白	2	648×480	118.78 × 88.22	125.40 × 99.50 × 1.20	20	-	-	SPI
6inch HD e-Paper	黑、白	16	1448×1072	122.356 × 90.60	138.40 × 101.80 × 0.67	<1	√	-	并口
7.3inch e-Paper (E)	E6全彩色	2	800×480	160.00 × 96.00	170.20 × 111.20 × 0.91	25	-	-	SPI
7.3inch e-Paper (F)	7彩色	2	800×480	160.00 × 96.00	170.20 × 111.20 × 0.91	35	-	-	SPI
7.5inch e-Paper	黑、白	4	800×480	163.20 × 97.92	170.20 × 111.20 × 1.18	4	√	-	SPI
7.5inch e-Paper (B)	红、黑、白	2	800×480	163.20 × 97.92	170.20 × 111.20 × 1.18	26	√	-	SPI
7.5inch e-Paper (G)	黑、白	4	800×480	163.20 × 97.92	177.20 × 118.20 × 2.00	4	√	-	SPI
7.5inch e-Paper (H)	红、黄、黑、白	2	800 × 480	163.20 × 97.92	170.20 × 111.20 × 1.20	22	-	-	SPI
7.8inch e-Paper	黑、白	16	1872×1404	158.18 × 118.64	173.80 × 127.60 × 0.78	<1	√	-	并口
9.7inch e-Paper	黑、白	16	1200×825	202.80 × 139.43	218.80 × 156.425 × 1.15	<1	√	-	并口
10.2inch e-Paper (G)	红、黄、黑、白	2	960 × 640	215.52 × 143.68	224.00 × 157.00 × 1.00	27	-	-	SPI
10.3inch e-Paper	黑、白	16	1872×1404	209.66 × 157.25	216.70 × 174.40 × 0.78	<1	√	-	并口
10.3inch e-Paper (D)	黑、白	16	1872×1404	209.664 × 157.248	227.70 × 165.80 × 0.647	<1	√	√	并口
10.85inch e-Paper	黑、白	2	1360×480	259.76 × 91.68	270.56 × 105.92 × 1.20	3.5	√	-	SPI
10.85inch e-Paper (G)	红、黄、黑、白	2	1360×480	259.76 × 91.68	270.56 × 105.92 × 1.20	21	-	-	SPI
12.48inch e-Paper	黑、白	2	1304×984	252.976 × 190.896	261.50 × 211.00 × 1.18	<8	-	-	SPI
12.48inch e-Paper (B)	红、黑、白	2	1304×984	252.98 × 190.90	261.40 × 211.00 × 1.20	37	-	-	SPI
13.3inch e-Paper	黑、白	16	1600×1200	270.40 × 202.80	285.80 × 213.65 × 0.78	<1	√	-	并口
13.3inch e-Paper (B)	红、黑、白	2	960×680	275.52 × 195.16	286.32 × 212.26 × 1.20	22	√	-	SPI
13.3inch e-Paper (E)	E6全彩色	2	1600×1200	270.40 × 202.80	284.70 × 208.80 × 0.850	19	-	-	SPI
13.3inch e-Paper (K)	黑、白	4	960×680	275.52 × 195.16	286.32 × 212.26 × 1.20	5	√	-	SPI

说明
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
