工业级USB转TTL串口线 原装FT232RNL 多种保护电路 多系统兼容 4PIN杜邦线散头+SH1.0 3PIN串口接口 适用于树莓派5串口调试

板载电源和信号指示灯,支持3.3V/5V电平切换,自恢复保险丝,ESD和IO保护,小巧精致,线长1m
价格
原价
型号
USB TO TTL (D)
SKU
26738
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

工业级 USB 转 TTL 串口线

原装 FT232RNL | 传输稳定 | 多设备适用 | 多系统兼容

适用于工控设备串口调试,支持 Rapsberry Pi 串口调试

工业级 USB 转 TTL 串口线

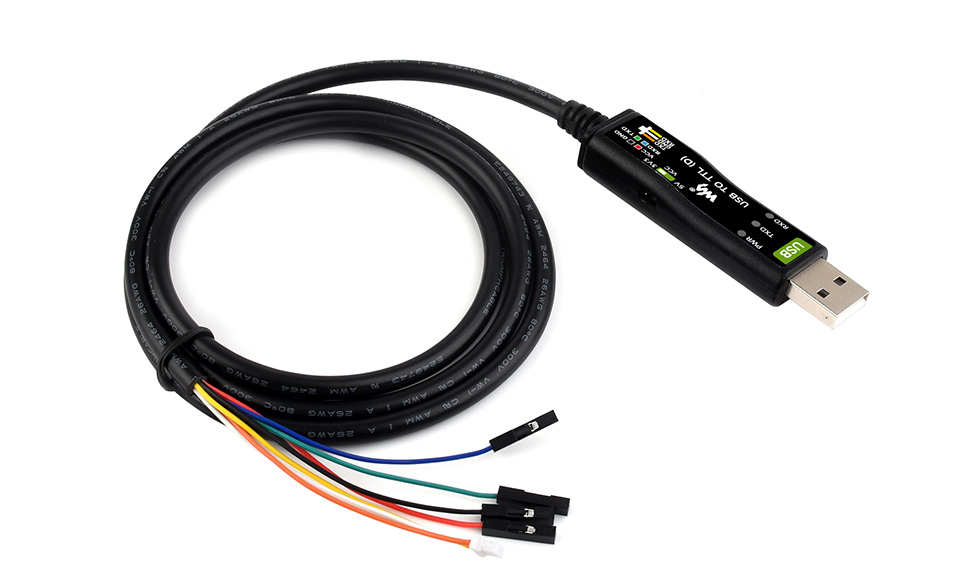

工业级 USB 转 TTL 串口线,采用原装 FT232RNL 方案, 板载电源和信号指示灯,支持 3.3V/5V 电平切换,内置自恢复保险丝、ESD 和 IO 保护二极管电路等,体型小巧精致,适用于工控设备串口调试,支持直接插入 Raspberry Pi 串口进行调试。

产品参数

产品类型 工业级 USB 转 TTL 串口线
芯片方案 FTDI 原装 FT232RNL
主机接口 USB
通信速率 300bps ~ 3Mbps
设备接口 UART
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART 接口 接口形式:
· 4PIN 杜邦线 散头
· SH1.0 3PIN 防呆串口接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮灯
TXD:发送指示灯,有数据从 USB 口发出时亮灯
RXD:接收指示灯,有数据从设备接口发回时亮灯
线缆规格 黑色,PVC 外被,线长 1m

原装芯片方案

采用 FT232RNL 原装芯片,提供更好的稳定性及兼容性

工业级 USB 转 TTL 串口线原装芯片方案

支持 Raspberry Pi 串口调试

适用于 Raspberry Pi,支持多种接线方式

可通过 SH1.0 3PIN 接口直接接入 PI5 UART 接口

通过 SH1.0 3PIN 接口接入 PI5 Debug 接口

可通过杜邦线散头线接入 Raspberry Pi 40PIN 的 UART 引脚

通过 3PIN 连接线接入 PI5 40PIN UART

以上图片仅供展示,本产品不含 树莓派 5

多系统兼容

支持 Win7/8/8.1/10/11、Mac、Linux、Android 等系统

工业级 USB 转 TTL 串口线多系统兼容

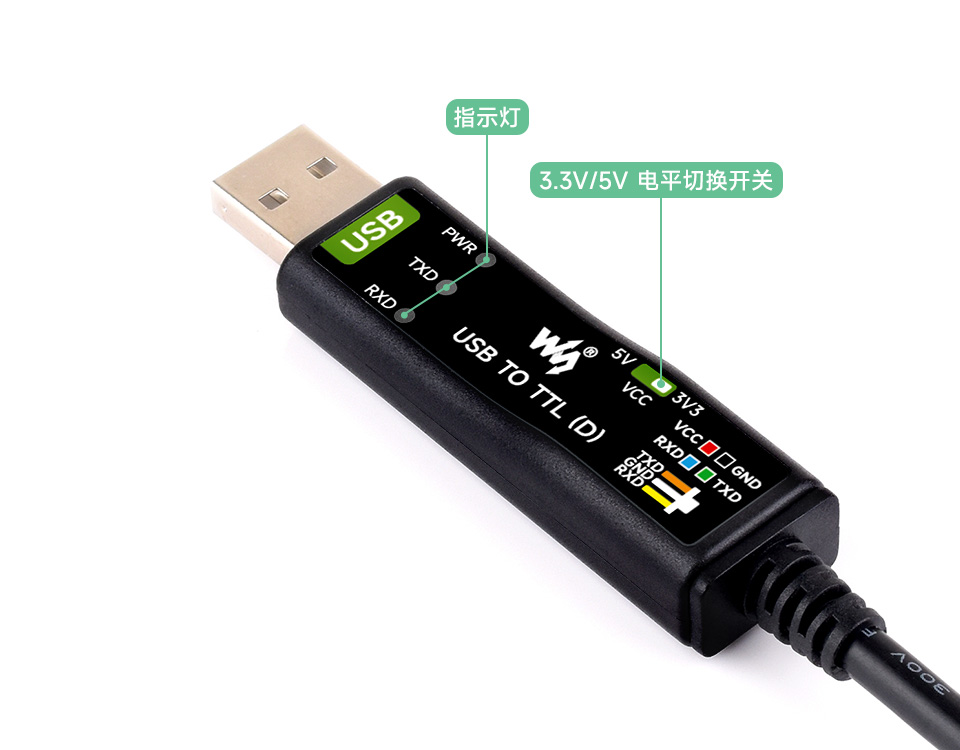

三种数据指示灯

轻轻松松看到工作状态,为您编程调试提供方便

工业级 USB 转 TTL 串口线

引脚说明

工业级 USB 转 TTL 串口线
VCC 可对外接的设备提供 5V 或 3.3V 电压(通过开关设置)
GND 接 GND
TXD 接 MCU.RXD (信号流向:MCU.RX << FT232 << PC.TX)
RXD 接 MCU.TXD (信号流向:MCU.TX >> FT232 >> PC.RX)

产品尺寸

工业级 USB 转 TTL 串口线产品尺寸

*以上尺寸为手工测量,可能会有微小误差

产品选型

型号 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
示例图片 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
产品类型 USB 转 TTL 串口转换器 USB 转 TTL 串口线
芯片 FT232 CH343G FT232
通信速率 300bps ~ 3Mbps 50bps ~ 6Mbps 300bps ~ 3Mbps
硬件流 支持 不支持
系统兼容 Win7/8/8.1/10/11、Mac、Linux、Android
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART
接口
接口形式:接线端子,8PIN 防呆接口
接口保护:IO 保护二极管电路
接口形式:6PIN 杜邦线 散头
接口保护:IO 保护二极管电路
接口形式:4PIN 杜邦线 散头 + SH1.0 3PIN 防呆串口接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮红灯
TXD:发送指示灯,有数据从 USB 接口发出时亮红灯
RXD:接收指示灯,有数据从设备接口发回时亮红灯

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

USB TO TTL (D) × 1

工业级 USB 转 TTL 串口线配置清单
